开放幅宽连续织物水洗整理生产线

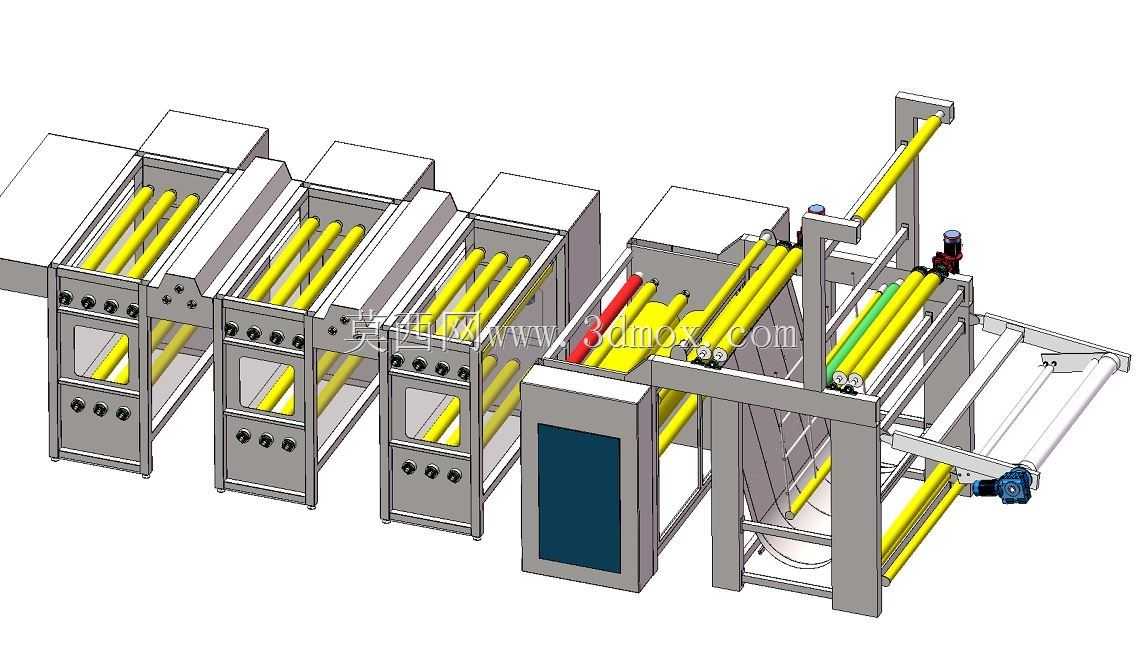

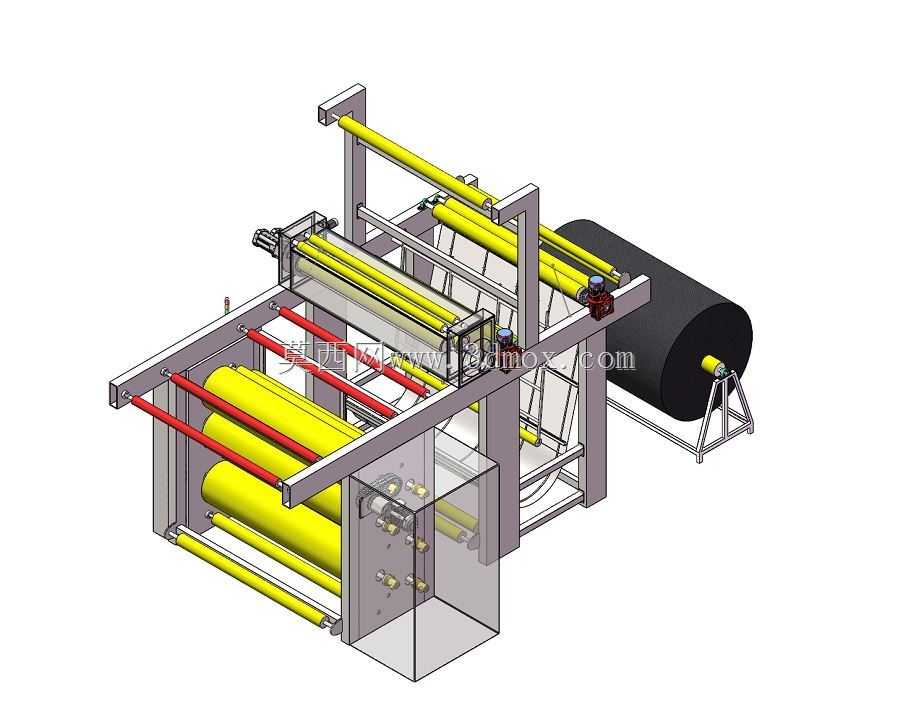

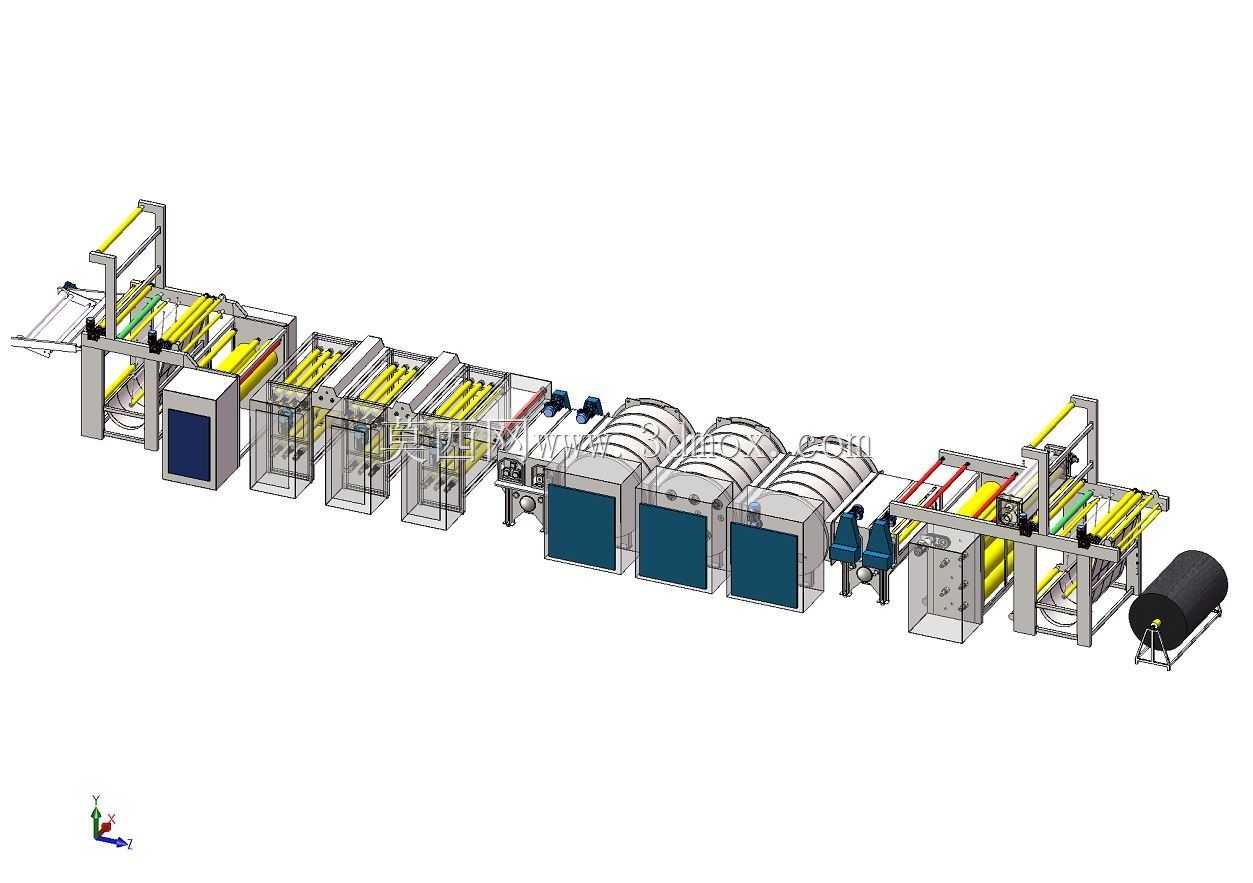

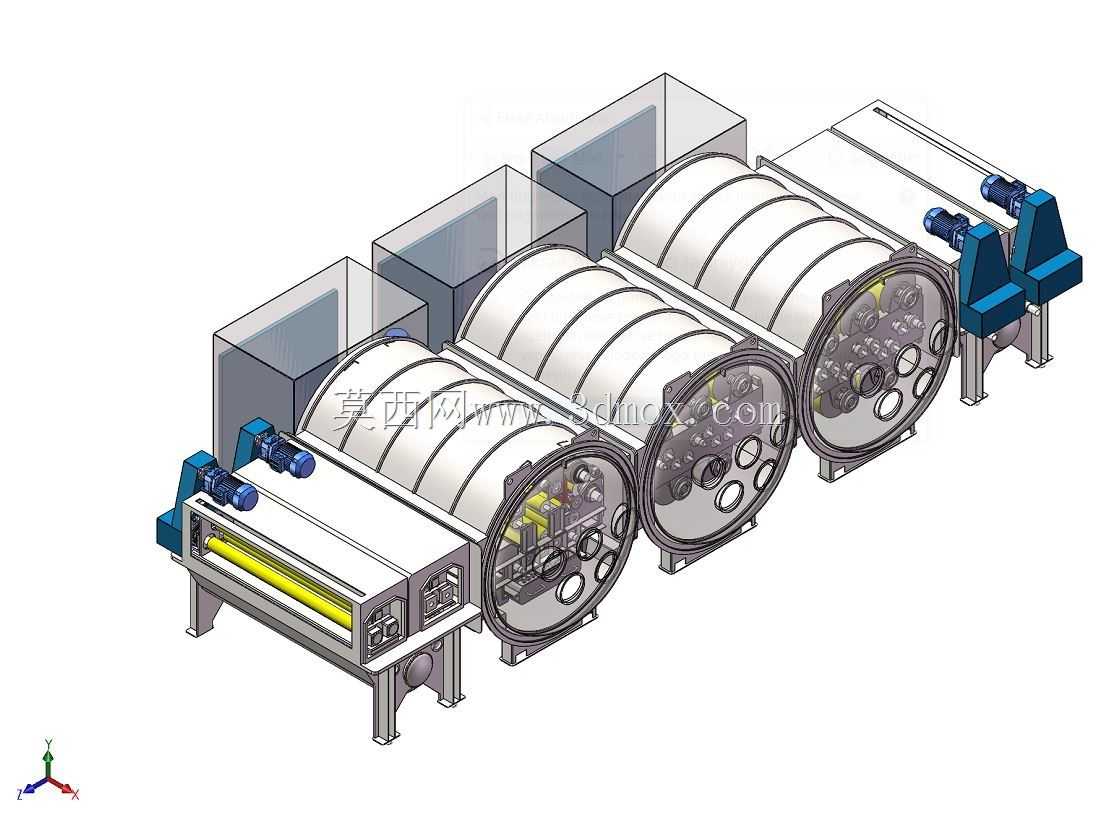

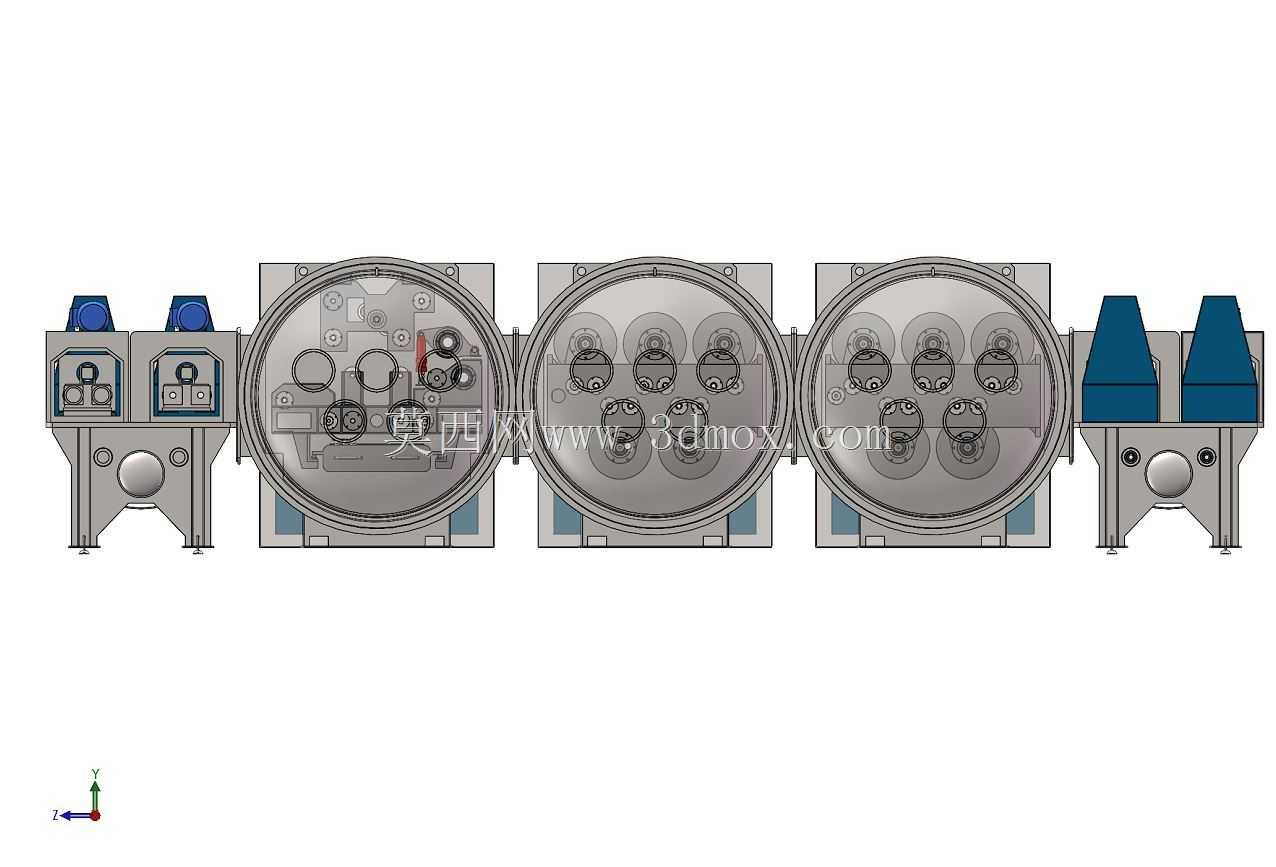

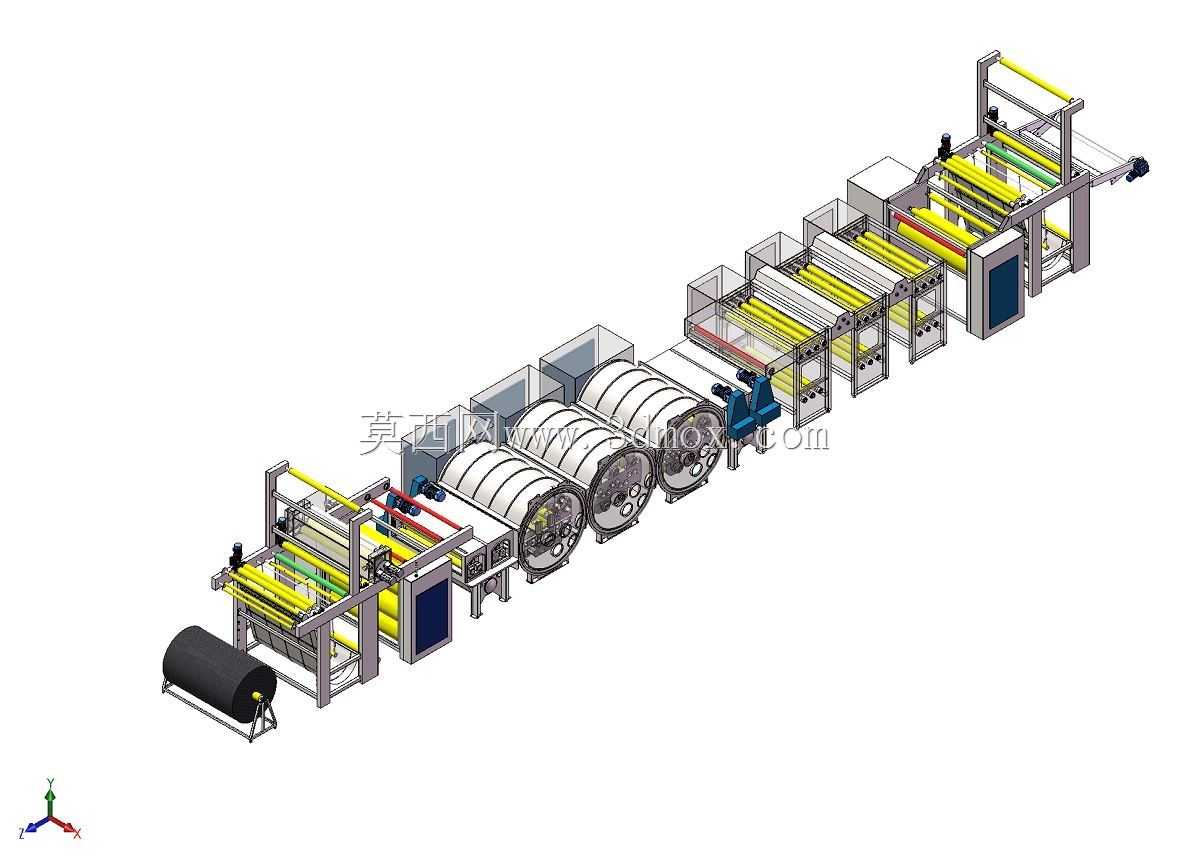

　　这套三维结构对应印染与织物后整理车间中的连续式水洗生产线，主要承担开幅状态下针织物、机织物在染色、印花或前处理后的多格逆流水洗、杂质洗脱、残液置换与平整输送任务。设备沿织物走布方向呈长条形布置，入口端设置成卷布料放置位，布卷由承卷架托持并保持可控退绕张力，避免松卷、跑偏或因牵拉过大造成纬斜；织物随后进入多组上下交错的导布辊系，在张力闭环约束下逐格通过水洗腔室。生产线中段布置多台大直径回转转鼓与槽体组合单元，转鼓表面配合导布路径使织物在液面附近反复折返，既延长有效水洗停留时间，又通过辊面贴合与液流交换提升洗液渗透效果。槽体之间采用隔墙分隔，各格洗液可按工艺方向形成逆流梯度，后段清洁水向前段逐级回用，降低清水消耗与污水排放浓度。

　　设备上部排布多层水平导辊、扩幅辊与纠偏导向件，织物在离开水洗区域后被向上提升并多次折返，形成自然滴落与缓流区，减少带液量进入后续工序。机架主体采用分段式型钢与板材焊接框架，侧壁、槽体、轴承座和检修平台按模块划分，长距离生产线在厂房内可分段就位后再拼接找正；槽体内侧需要考虑防腐涂层或不锈钢材质，外侧预留管路、溢流口、排污口和液位检测安装位置。传动侧集中布置减速电机、链轮、联轴器与防护栏，操作侧保留足够开门与抽辊空间，便于日常穿布、清槽和更换辊件。从建模细节看，各导辊的中心距、上下层落差和转鼓包角均围绕走布张力展开：包角过小会导致摩擦力不足、织物打滑，包角过大则增加拉伸负荷；扩幅辊位于易起皱区段，用于把开幅织物向两侧舒展，

　　抑制卷边和折痕。生产线末端设置高位牵引与出布输送结构，多根平行辊道形成稳定夹持或摩擦牵引，将处理后的织物送向下一道轧车、烘干或落布设备。整机布局还要兼顾厂房边界，设备长度方向需预留穿布通道、传动维护距离和吊装空间，高度方向要保证上部导布辊、检修平台与厂房屋架、风管、桥架不干涉；宽度方向则区分传动侧、操作侧和管路侧，槽体上方的气动或液动升降结构、安全护罩、走台踏板均需在三维中同步校核。对于结构设计人员，该模型可用于复核长轴挠度、轴承支座间距、槽体满液载荷、机架地脚受力以及多电机传动同步关系；对于设备选型人员，可据此判断不同幅宽织物穿过时的边缘余量、导辊有效长度、水洗格数配置与车间排布可行性。整体设计强调连续、平稳、可调与可维护，使织物在低张力状态下完成充分洗涤，并在整条线上保持居中、舒展和连续运行。
