纺织面料开绳整理生产线设备结构

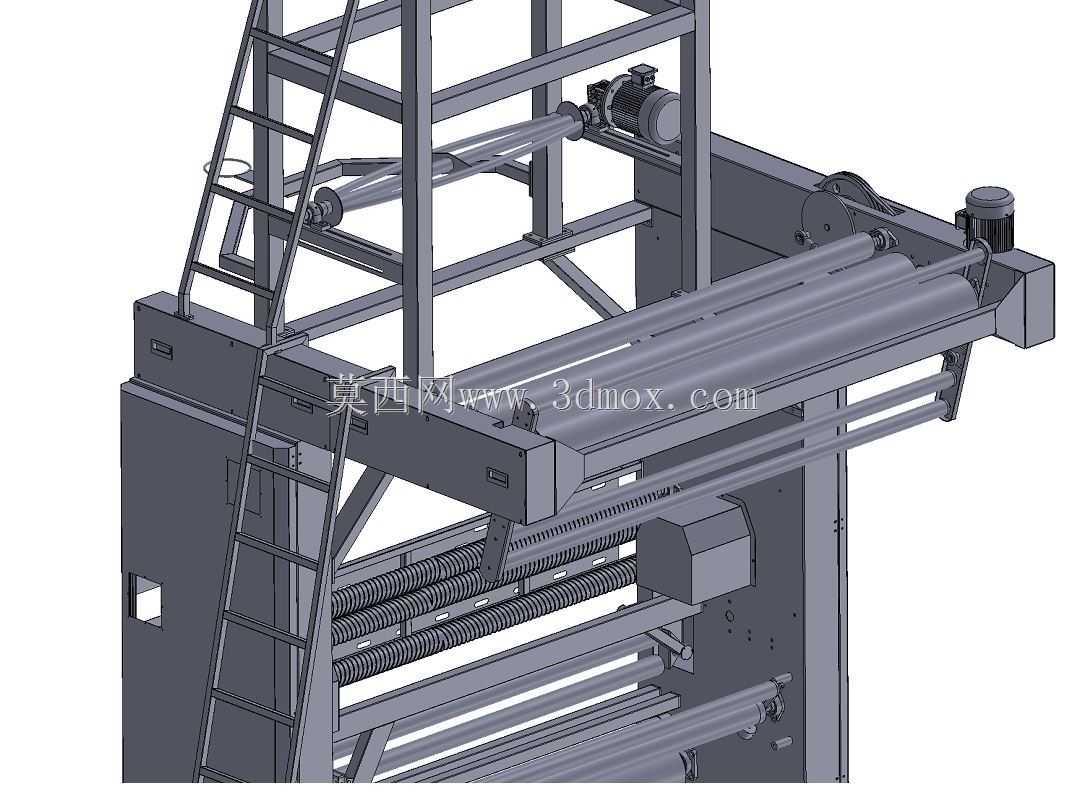

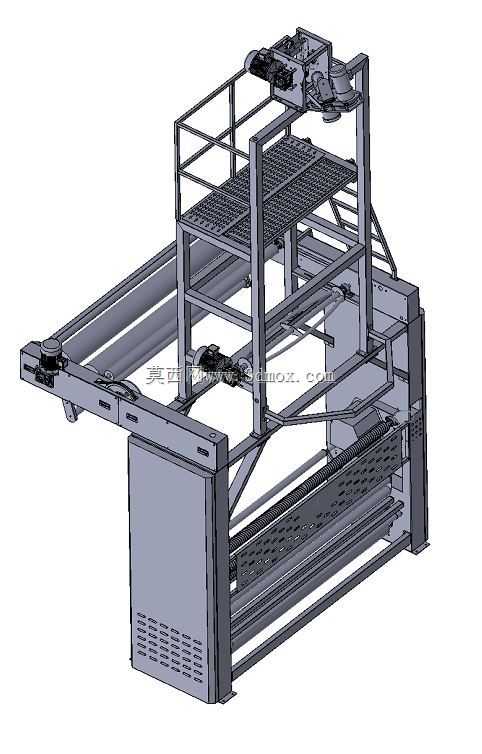

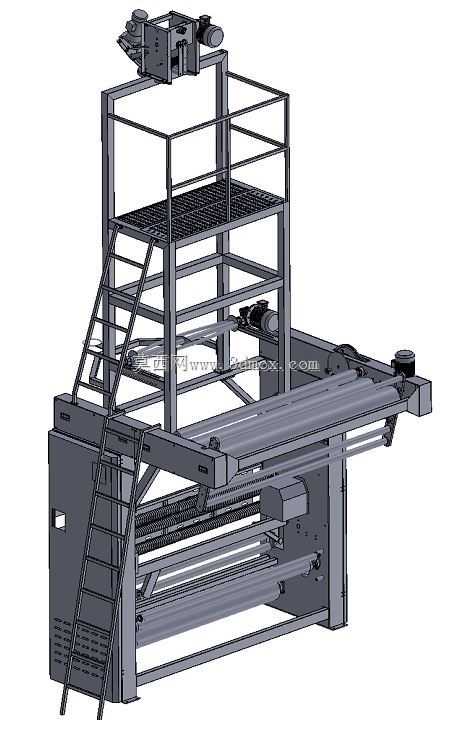

　　这套三维结构对应印染后整理车间里的开绳工序设备，主要承接绳状染色、绳状水洗之后的筒状绳状织物展开作业。针织汗布、梭织弹力面料在溢流染色机内运行时会被捻成绳束，出缸后织物处于扭结、对折、带湿褶皱状态，如果直接送入平幅轧车或者定型机，会产生死褶、张力不均、边部卷边甚至布面拉扯损伤，开绳机就是把连续行进的绳状织物自动剖开展平，转换为平幅状态送入后续工序的核心衔接设备。整机采用高架跨幅布局，下部为宽幅过布通道与主传动箱体，中部设置多层操作检修平台与防护护栏，顶部布置开绳、展幅、导布相关的执行机构，整体框架采用型钢焊接后拼装的形式，长向跨度覆盖常规印染车间2米至3.2米幅宽面料的通行需求，设备安装时需要在地面预留主箱体地脚固定位，

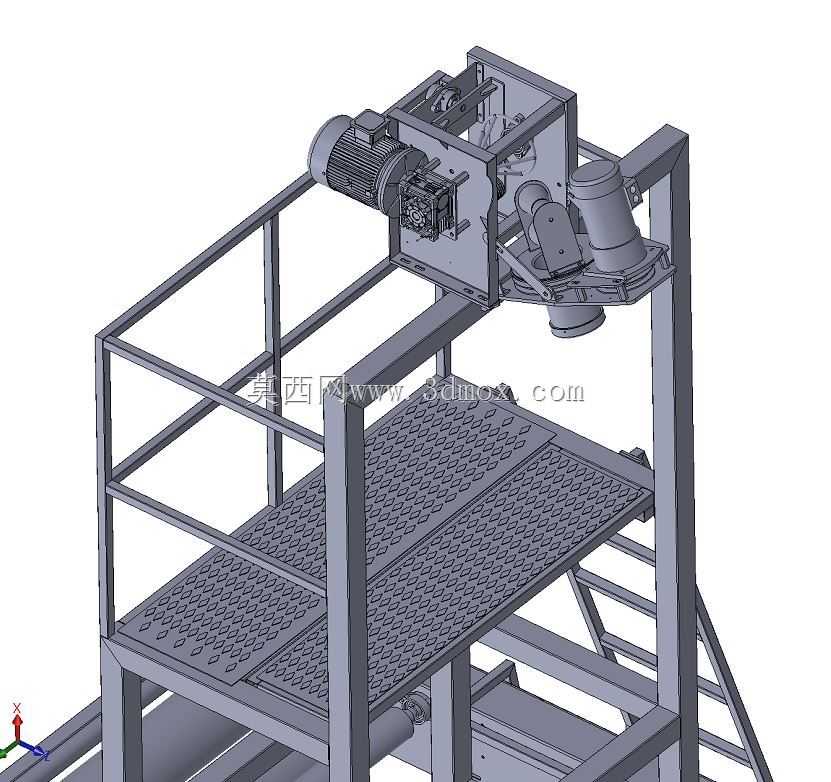

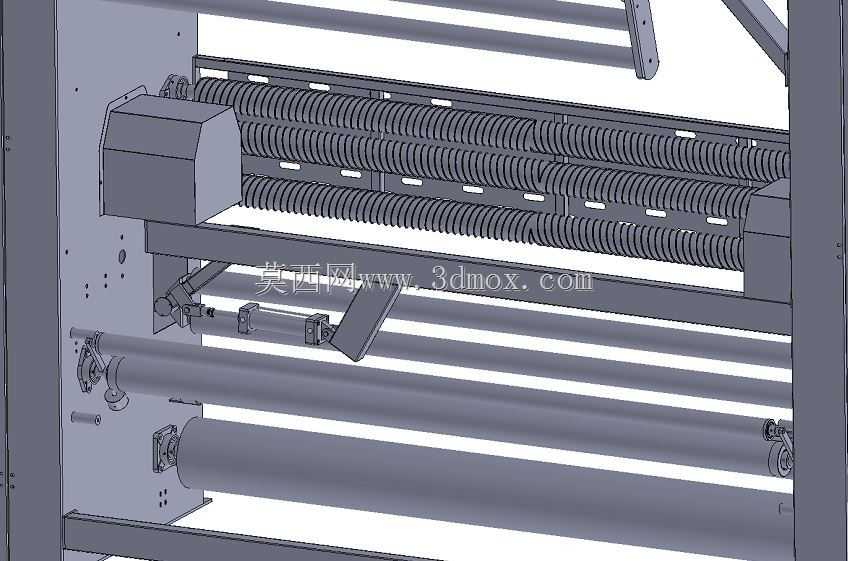

　　两侧留出操作侧通道，顶部平台距离车间顶面要预留检修起吊空间，避免上方桥架、蒸汽管路与高位导布辊干涉。从结构逻辑上看，绳状织物从设备一端低位引入，先经过底部导向辊组完成初定位，再沿竖向提升路径送入顶部开绳机构，机构内部的展边、扩幅组件把扭结的绳束逐步撑开，织物由绳状转换为两层展开的平幅状态后，沿下部平行排布的导布辊组水平输出，直接对接下游的平幅水洗槽、轧水机或者定型机进布架。设备下部的箱体集成主传动电机、减速单元与电气控制元件，箱体侧板开设通风散热孔，兼顾车间多水汽环境下的防护与散热需求；外露的辊筒两端采用带座轴承支撑，轴承座位置预留润滑与拆装空间，日常更换辊面、检修密封件时不需要拆解整体框架。中部的钢格板操作平台采用格栅铺面，

　　印染车间滴水、落绒可以直接透过格栅落下，避免平台面积水打滑，平台周边的护栏按照检修防护要求设置踢脚板与扶手，操作人员登上平台后可以近距离调整顶部开绳刀、展布辊的位置，处理织物跑偏、缠辊故障时的作业空间充足。设计阶段需要重点控制几个装配边界：一是上下层导布辊的平行度，辊系平行误差过大会导致平幅织物在行进中出现纬斜、边部松紧不一致，建模时所有辊筒轴线要以统一基准面约束，框架焊接后预留机加工校正余量；二是过布通道的无棱角处理，所有织物可能接触的结构边缘都要做圆弧包边或者包覆非金属防护层，湿态面料张力低，尖锐边角很容易勾丝造成布面残次；三是传动侧与操作侧的尺寸分区，传动链轮、链条全部布置在设备单侧护罩内部，操作侧只保留手轮、

　　调节手柄与急停按钮，既符合车间安全规范，也减少飞花、水汽堆积在运动副上。设备的张力控制思路以低张力舒展为核心，针织面料弹性大，开绳过程中不能强行拉扯，顶部展幅机构的线速度要和下游设备进布速度做联动匹配，速度差控制在很小的区间内，靠微张力把织物自然展开，而不是硬拉整平。框架立柱采用矩形型钢，承受顶部机构与平台人员载荷的同时，长向布置多根横向横梁抵消辊筒运转的振动，设备底部箱体既作为传动部件的防护壳体，也承担整机下部配重，降低高速过布时的整机晃动。现场排布时，设备进布端要留出绳状织物的堆布或者导布空间，出布端和下一台设备之间保留穿布操作距离，顶部平台的爬梯位置不能正对织物通行面，避免检修工具掉落污染布面。整个结构把机械传动、织物走布路径、人员检修平台整合在同一机架内，没有多余的外凸结构，适配印染车间多机台连续排布的场地条件，三维建模中可以清晰看到走布路径的高低落差、辊系间距、平台护栏尺寸以及箱体内部元件的安装位置，对于后整理生产线布局、非标改型、辊筒选型以及机架受力校核都有直接参考价值，结构细节也覆盖了纺织设备防腐蚀、防勾丝、易冲洗的车间实际使用要求。
