KF94口罩机熔接压花辊轴组件

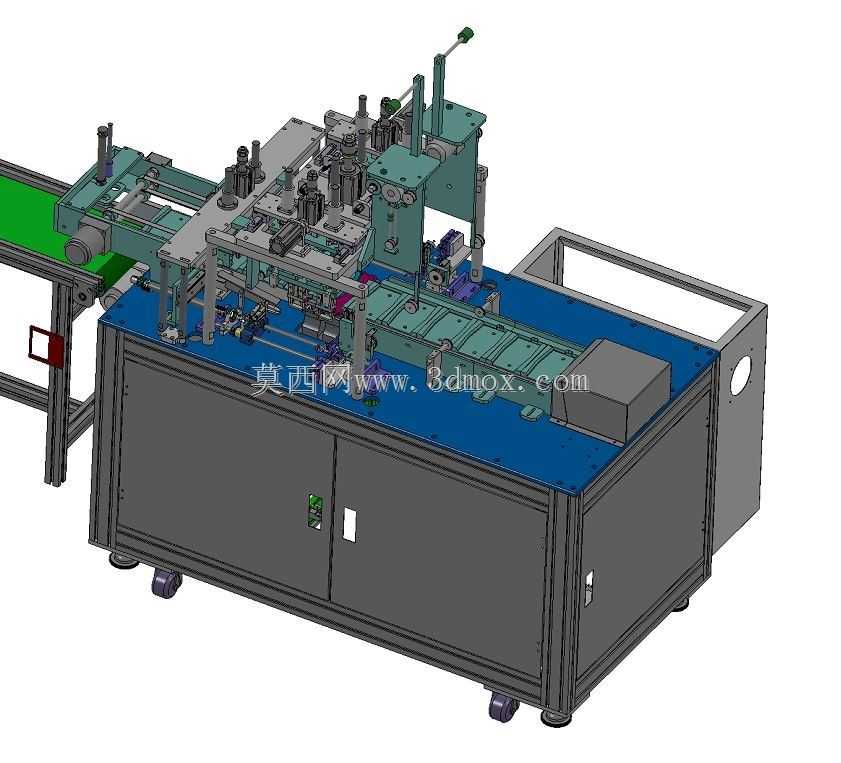

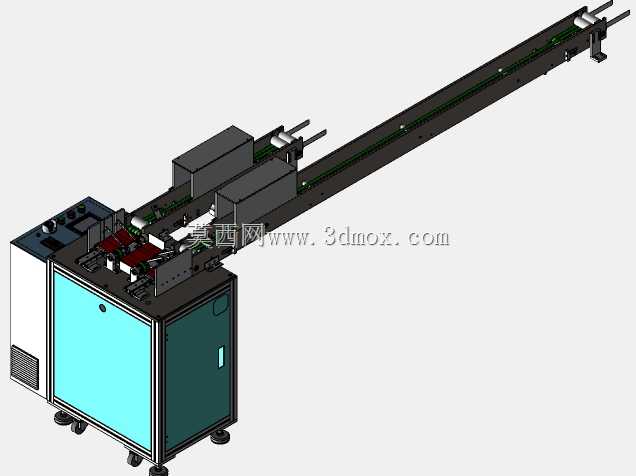

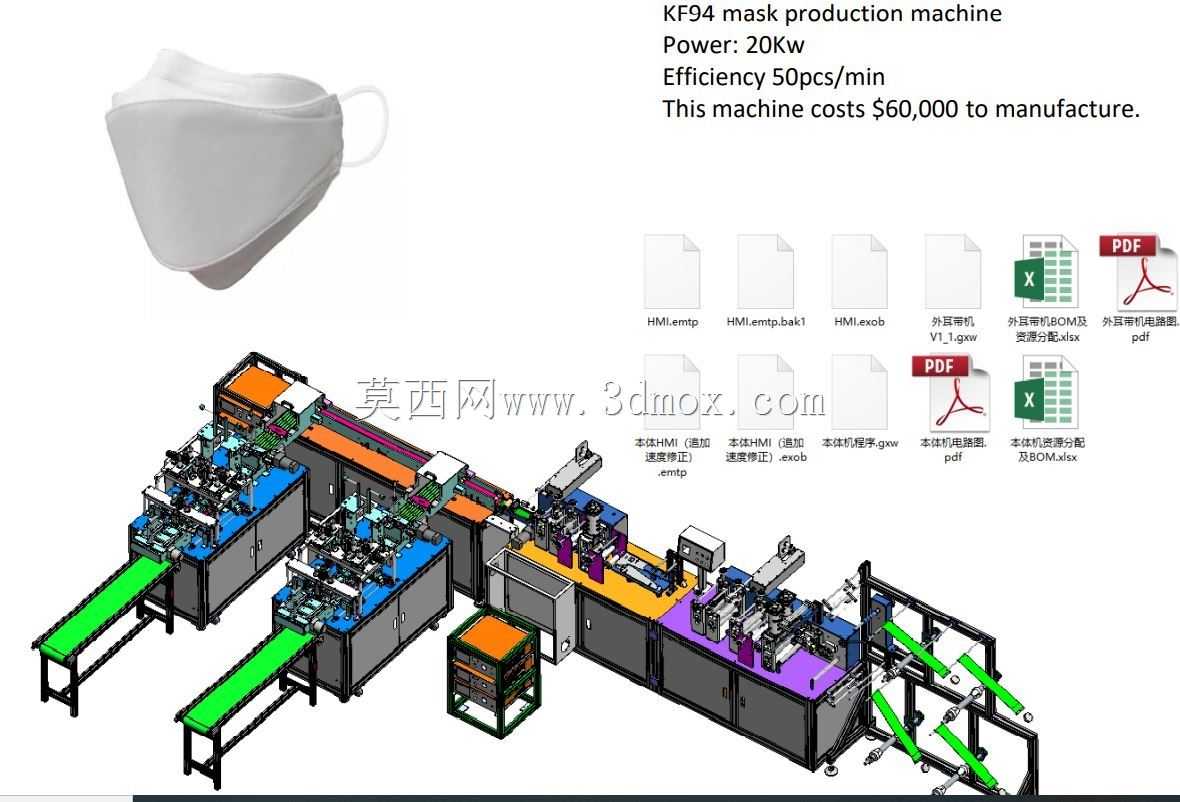

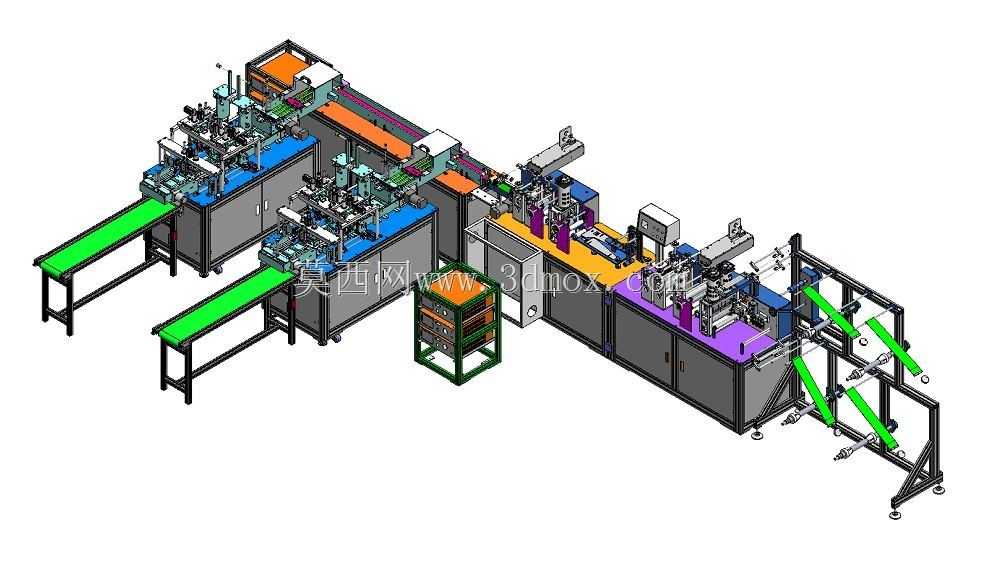

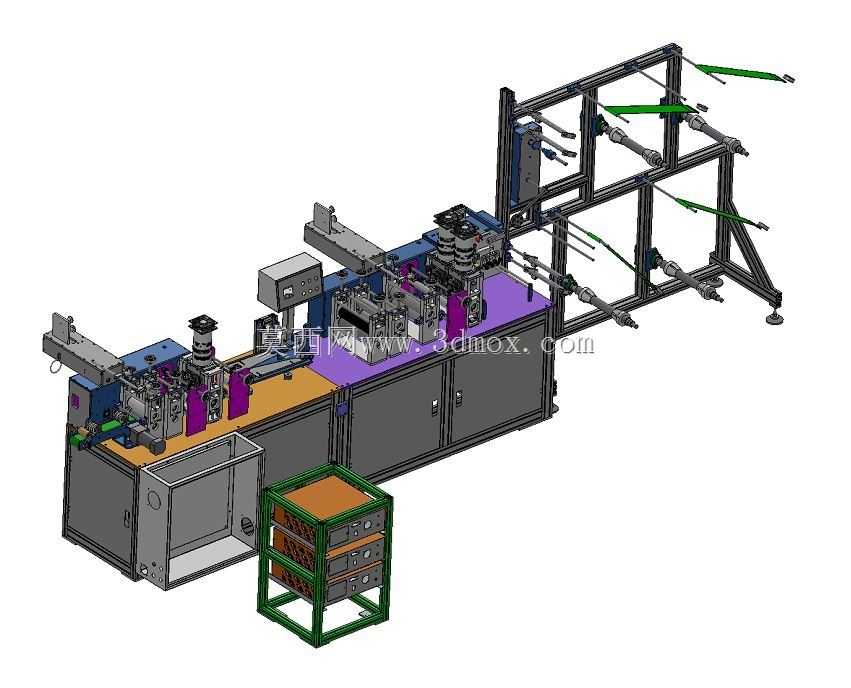

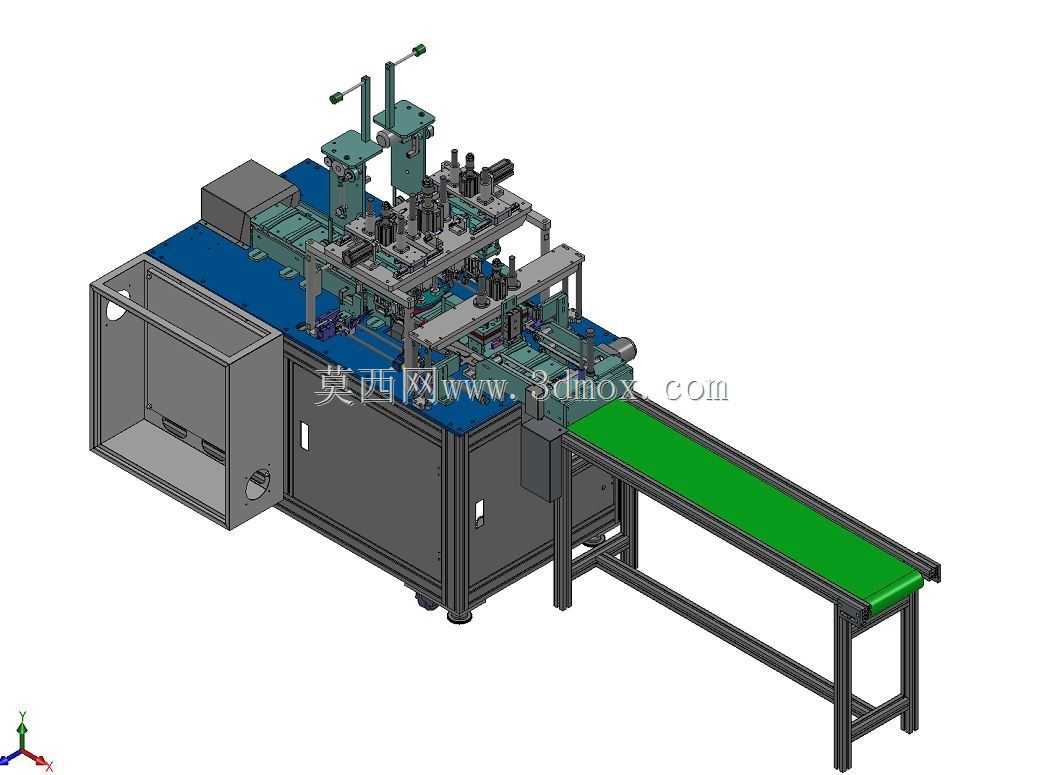

　　该辊轴组件主要面向KF94折叠口罩连续生产线中的压合成型工位，属于口罩本体加工设备上的核心执行部件。整机在高速送布、鼻梁条植入、多层无纺布叠合之后，需要通过一组带加热或超声配合的辊轮完成封边、压纹和轮廓定型，本件即承担其中旋转压合、纹路传递和材料牵引的功能。它不是独立运转的通用辊筒，而是与机架墙板、轴承座、传动齿轮、同步带轮或伺服驱动单元配合使用的专用轴系，在设备布局中处于布料通道的关键位置。

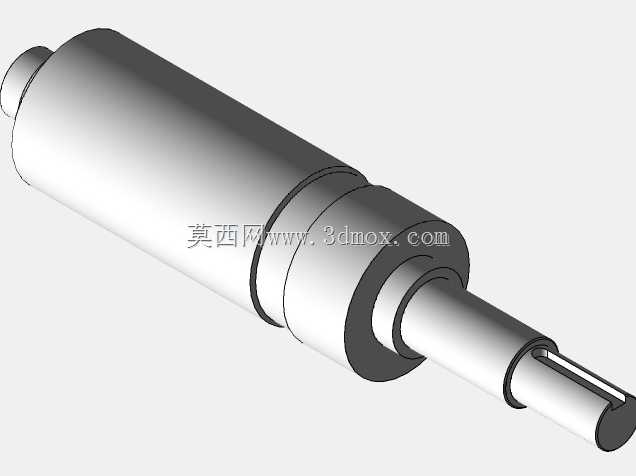

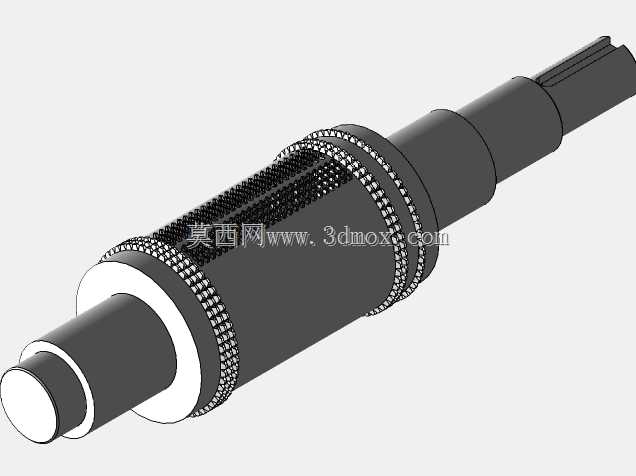

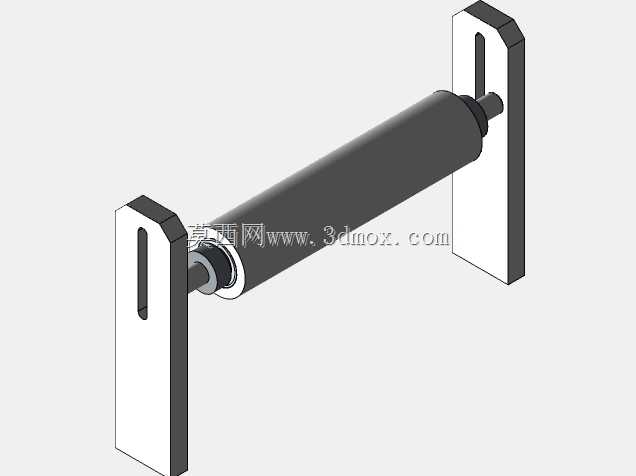

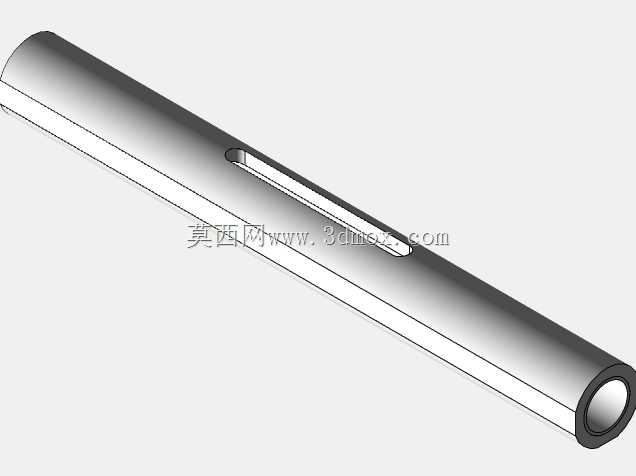

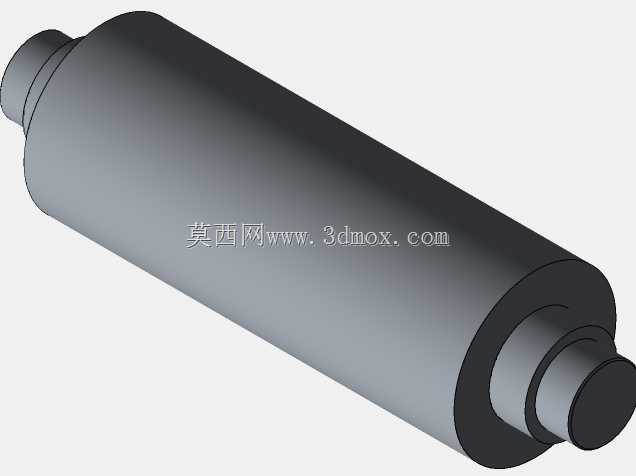

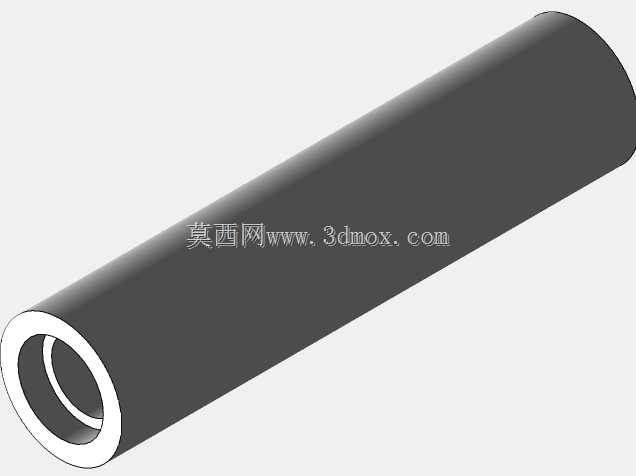

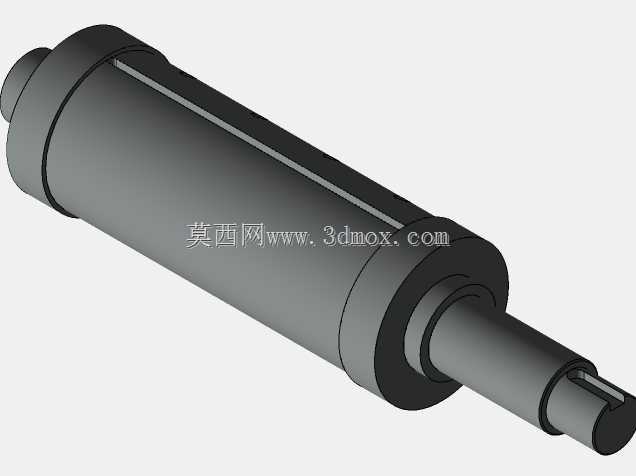

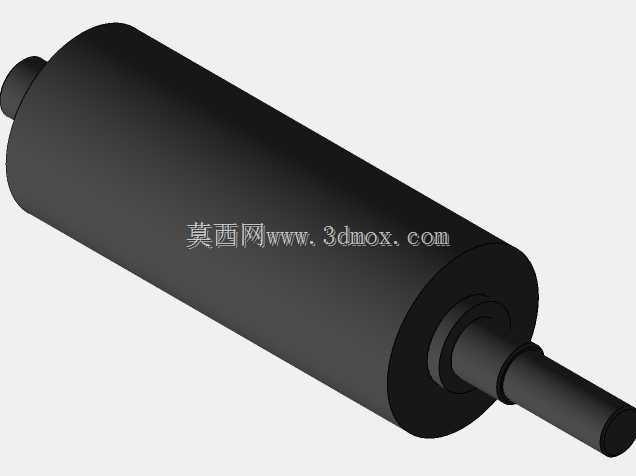

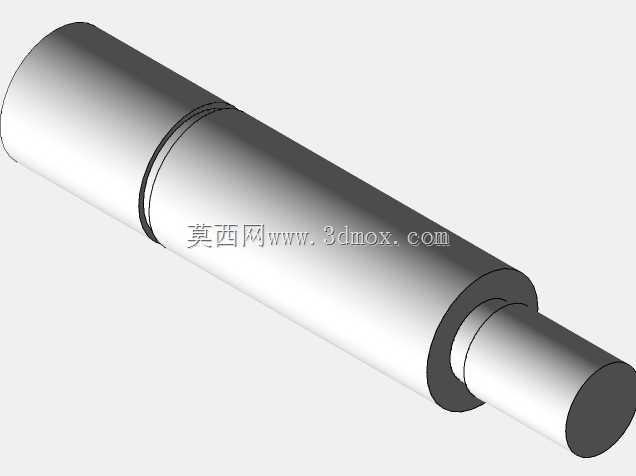

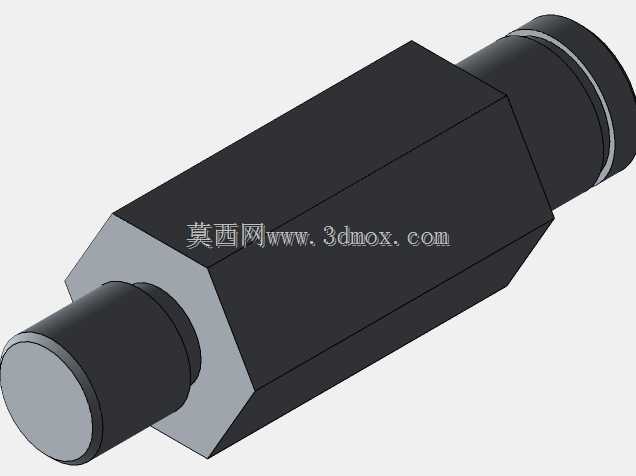

　　从结构外形看，模型呈现为长圆柱辊体与两端阶梯轴一体化布置。中部大直径段为工作辊面，用于安装或直接加工压花纹路，外圆需要较高同轴度和表面质量；两端较小轴颈用于穿入轴承、隔套、齿轮及锁紧件，其中一端轴段较长，便于布置动力输入件和轴向定位结构。轴端可见键槽或扁位特征，说明扭矩传递采用键连接或压紧固定方式，可避免辊轮在高频启停、热胀冷缩和负载波动时出现周向打滑。

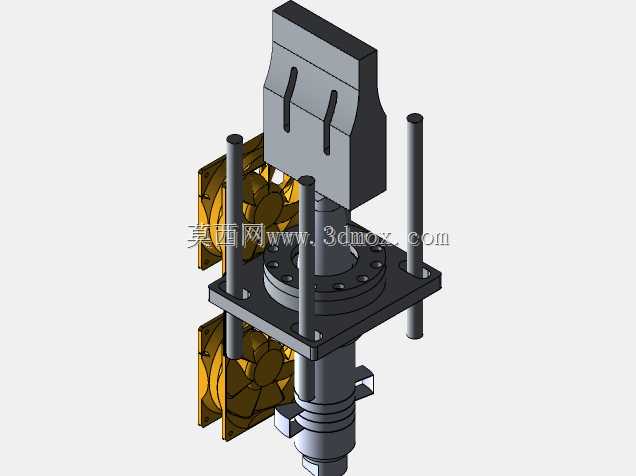

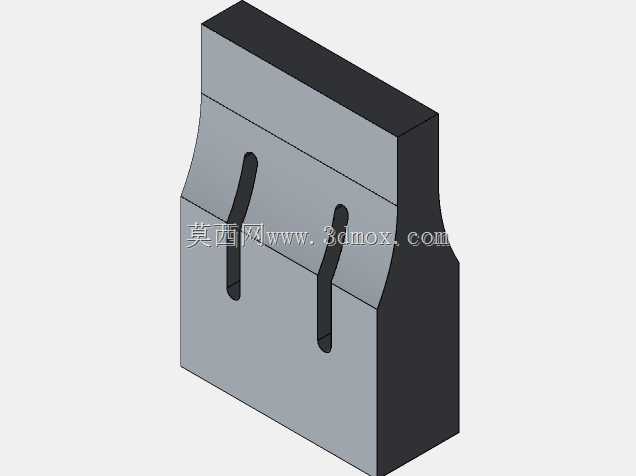

　　在实际产线中，这类辊轴的工作状态具有明显的连续旋转特征。多层无纺布经过辊缝时，辊面纹路对材料局部施加压力，使口罩边缘形成密封线、折叠边界或装饰压痕。若与热封系统配合，辊体附近还需考虑温度传导、保温间隙和热膨胀补偿；若与超声焊头配合，则辊面花纹的轮廓高度、圆角过渡和对位精度会直接影响焊接强度。设计时不能只把它看作一根轴，而应同时关注辊面刚性、轴颈支撑跨距、轴承选型、传动侧负载以及拆装维护空间。

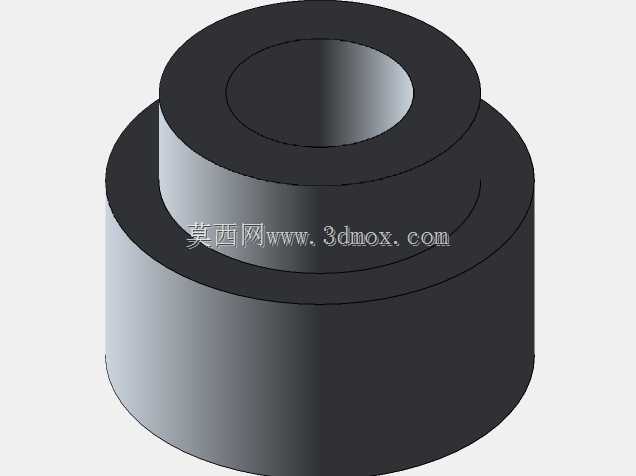

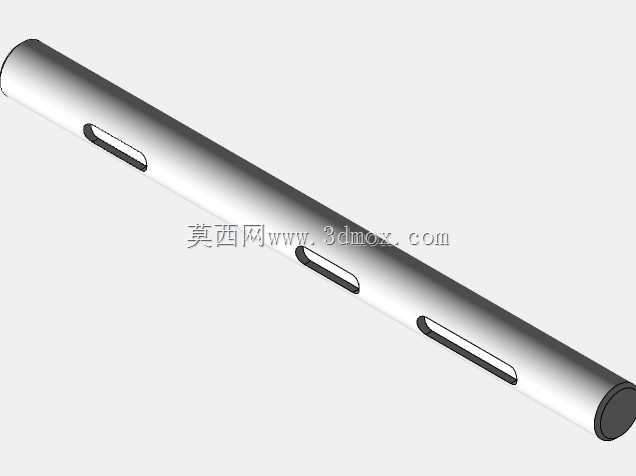

　　建模思路上，阶梯轴、辊套、限位台阶和端部连接特征均按装配关系拆分表达，便于工程人员检查干涉与装配顺序。中部辊体直径较大，可提高压合接触面积和抗弯能力；两端轴颈逐级缩小，符合轴承安装、密封件布置和齿轮锁紧的工艺逻辑。靠近辊体的轴肩承担轴向定位作用，传动端保留足够长度，使带轮或齿轮安装后不会与墙板、轴承压盖发生摩擦。辊体表面的长槽或线型特征可对应压纹安装槽、定位槽或减重加工基准，具体结构在三维环境中可进一步展开为可更换模套形式。

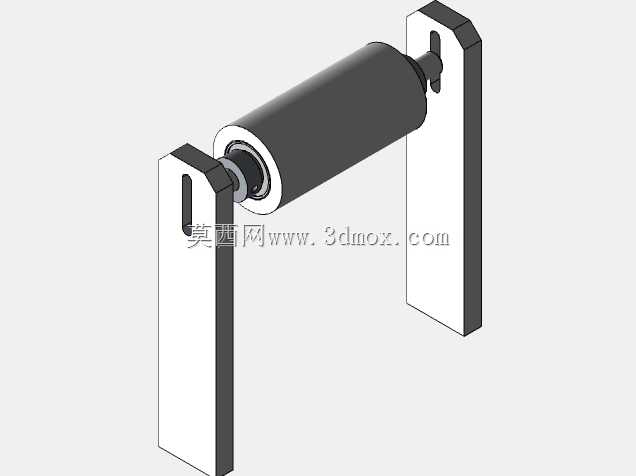

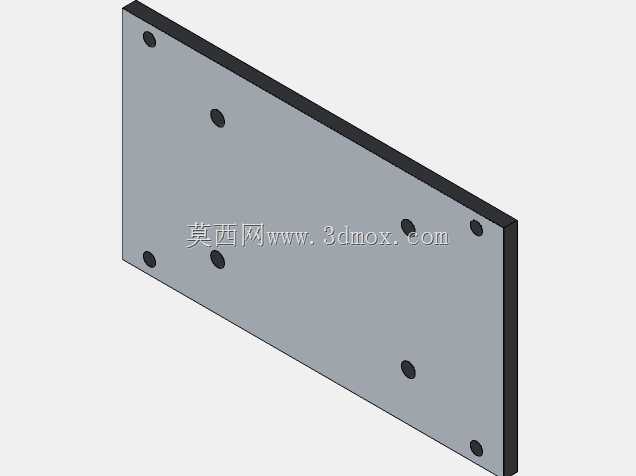

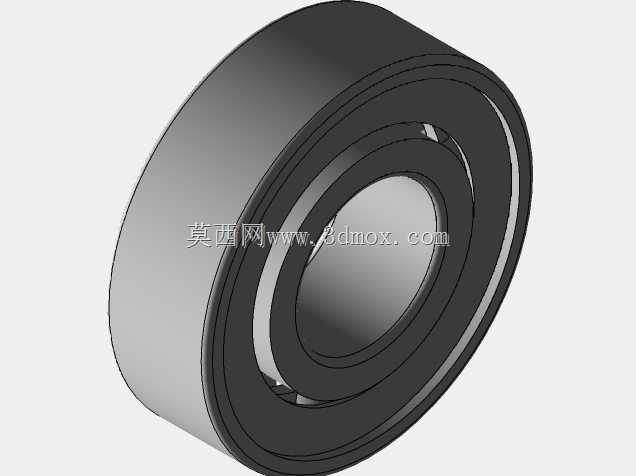

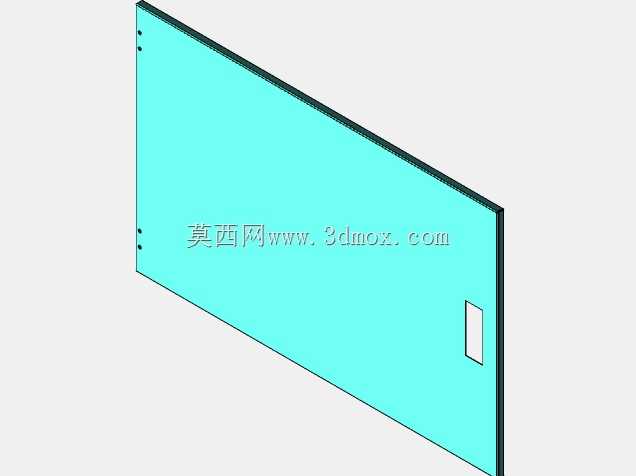

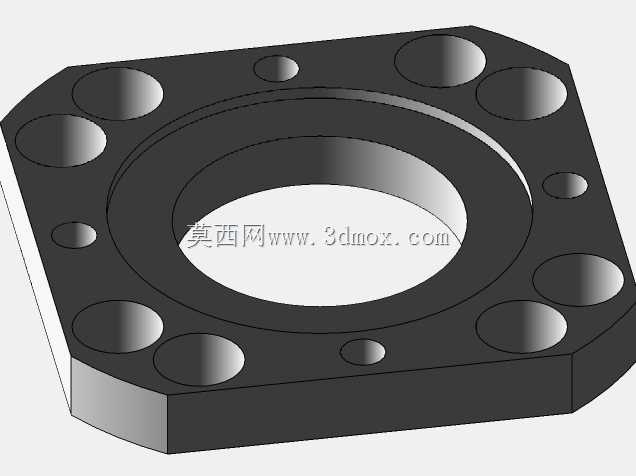

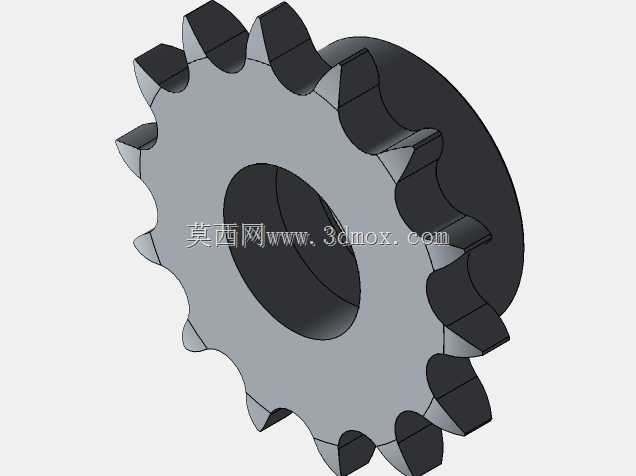

　　安装边界方面，该件横向布置于设备墙板之间，轴线必须与送料辊、牵引辊及折布机构保持平行。辊面工作长度受口罩片材宽度限制，两端轴颈伸出量则由墙板厚度、轴承座宽度、传动轮尺寸和防护空间共同决定。选型或改型时，需要校核轴颈直径与轴承内径匹配、辊面外径与相邻辊轮中心距匹配、键槽方位与传动件安装方向匹配，同时预留轴向调节量，以补偿加工误差和热态伸长。

　　对于结构设计人员而言，该模型的价值在于呈现了口罩机压合辊轴从工作段、支撑段到动力输入端的完整空间关系。现场维护时，辊面磨损、轴承位松动、键槽压溃或同轴度偏差都会造成口罩封边不均、布料跑偏和纹路深浅不一致。因此在详细设计阶段，应围绕辊面硬度、轴颈粗糙度、轴承跨距、润滑方式和拆装路径进行细化，使组件既能满足高速连续生产，又能在换型、清机和更换易损件时保持较好的可达性。
