全自动KN95折叠口罩一体化生产线

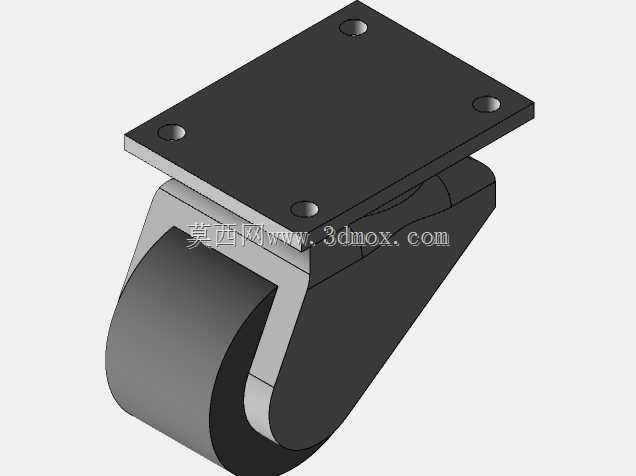

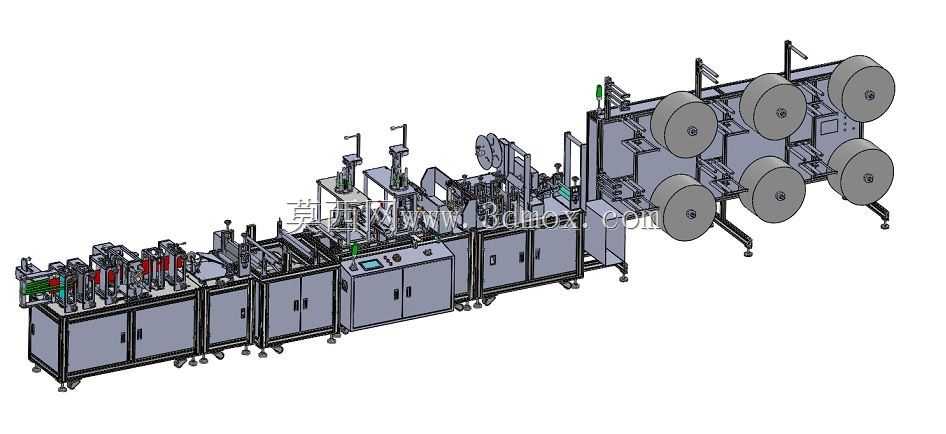

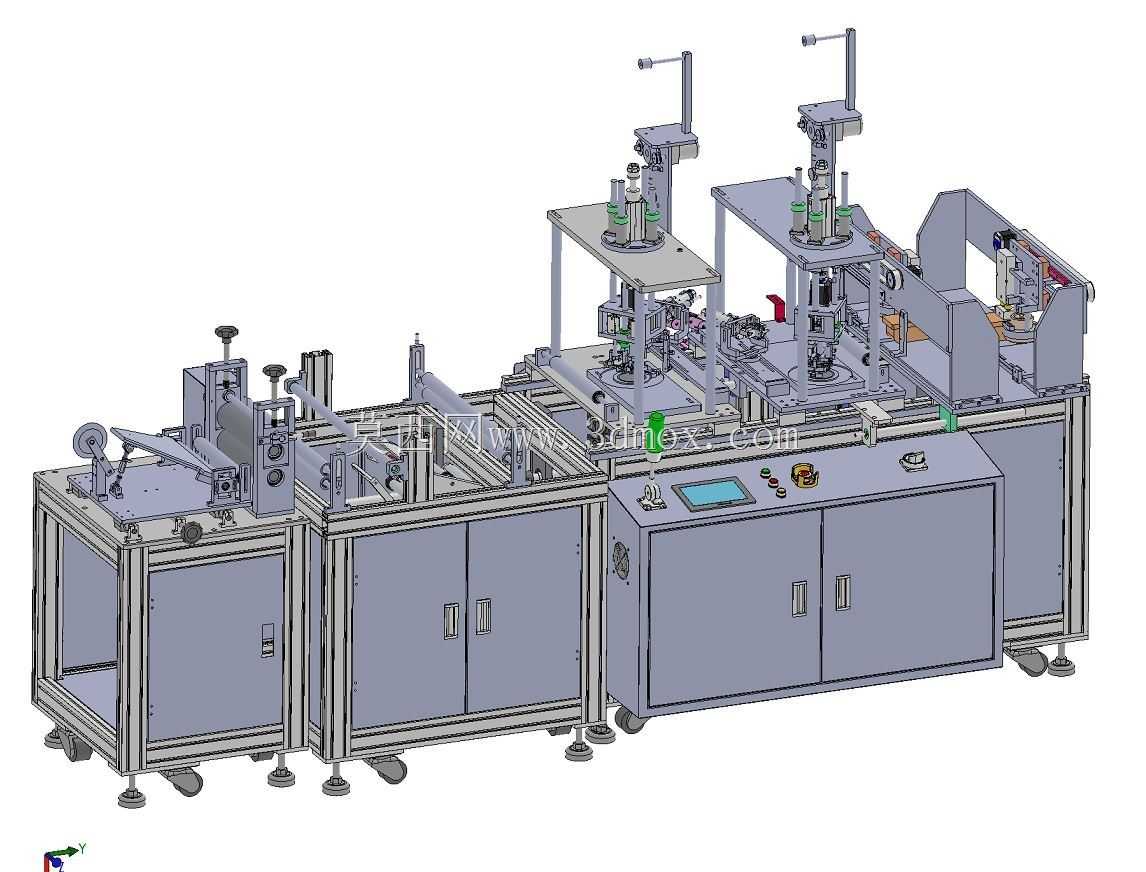

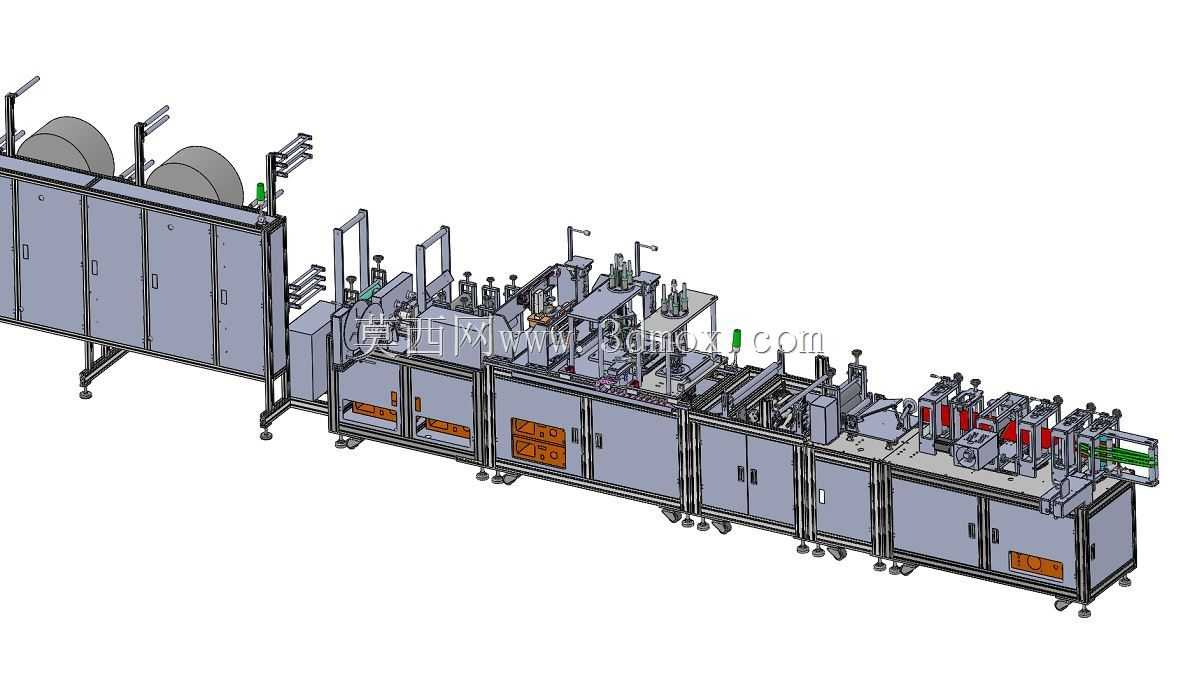

　　这套折叠防护口罩连续生产线的三维结构，覆盖从多层卷材上料至成品输出的全工序工位排布，在做产线布局校核时首先要确认的是长条形机身的占地边界：整线沿物料输送方向串联排布，入料端设置六组独立料卷安装轴，分别承托外层无纺布、熔喷过滤层、内层亲肤无纺布以及鼻梁条基材，料架向外探出的幅宽要预留卷材吊装更换的操作空间，机身底部统一配置可调脚杯与移动脚轮，就位后调平锁定，车间排布时机身两侧至少留出单人通行与日常维护的侧向通道，入料端前方要留出整卷原材料上料的叉车作业区间，成品输出端对接后续消杀、包装工位的输送衔接距离。产线的工序流向从卷材放卷开始，多组放卷轴均配置阻尼张力控制机构，避免多层基材送料时出现跑偏、褶皱、张力不均的问题，

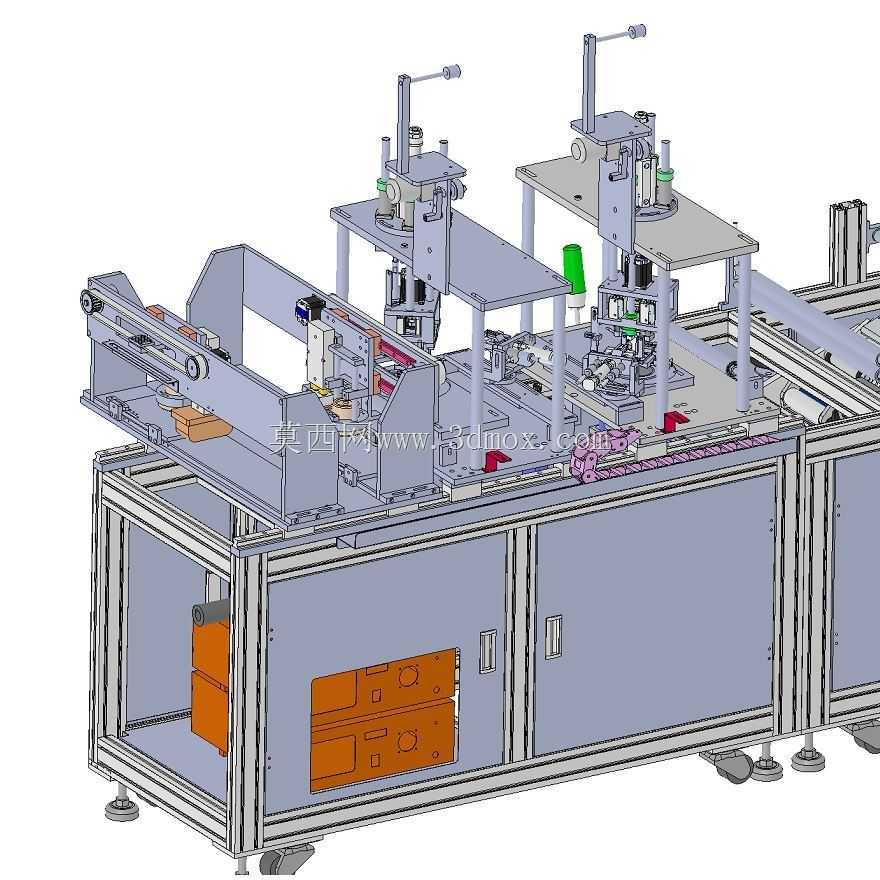

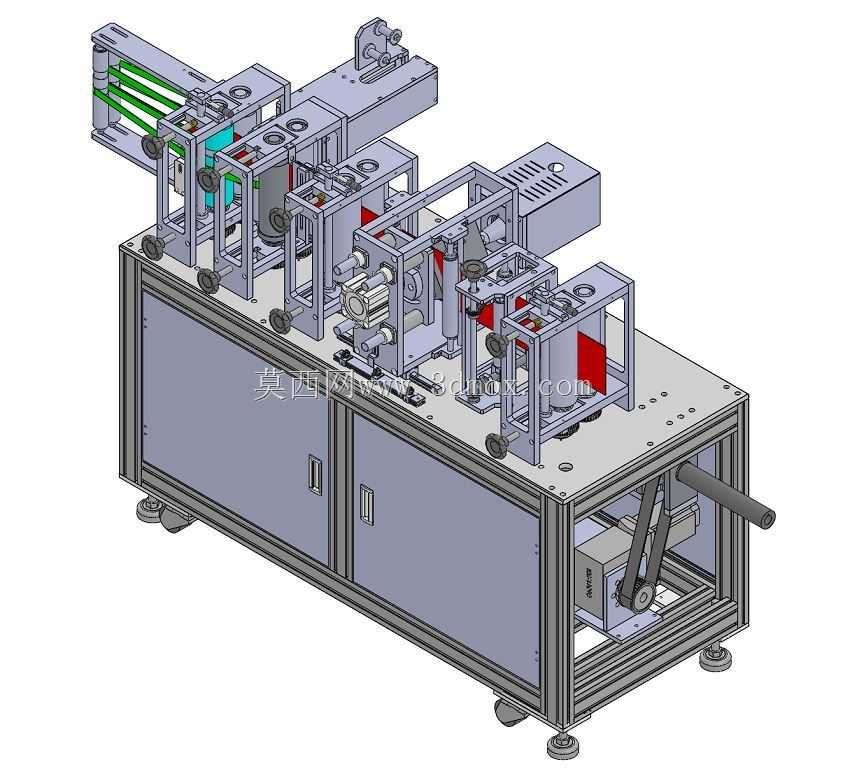

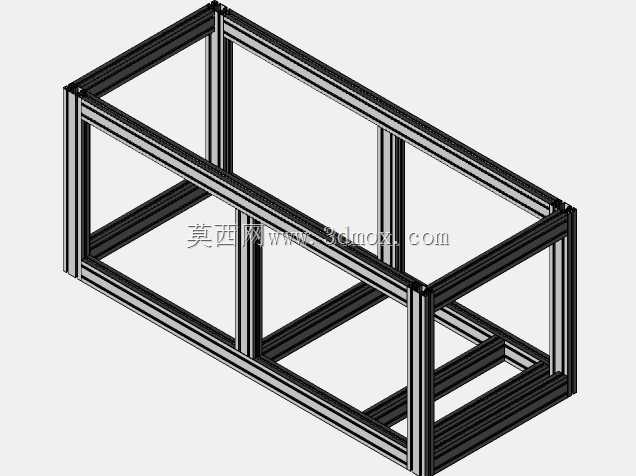

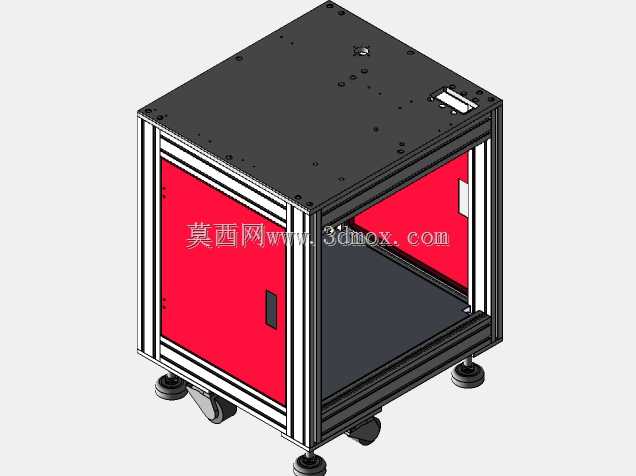

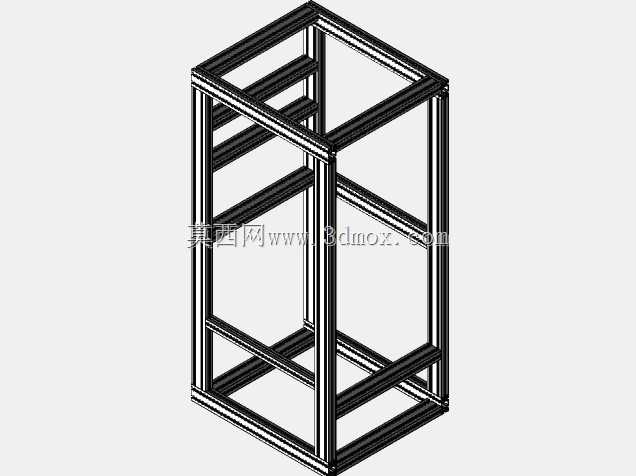

　　各层材料经过导向辊组逐次汇合成叠层料带，首先进入鼻梁条上料与封合工位，将预置鼻梁条精准包覆在口罩坯料上沿位置，随后通过超声波焊接轮完成多层材料的周向压合，保证过滤层与内外层结合牢固无虚焊。叠层封合后的料带进入轮廓裁切与折痕成型工位，按照KN95口罩的折叠构型压出定型折痕，同时冲切出口罩的半成型轮廓，料带继续向前输送进入耳带焊接单元，两侧的耳带供料、裁切、焊接机构同步动作，将弹性耳带精准熔接在口罩坯体的两侧预设点位，部分配置还附带海绵条贴合、标识印刷的可选工位，最终经过成品分离、次品剔除后由输出输送带将合格口罩送出。从结构设计的逻辑来看，整线采用分段式机架拼接，每个功能工位对应独立的柜体段，铝型材与钣金焊接机架组合搭建，

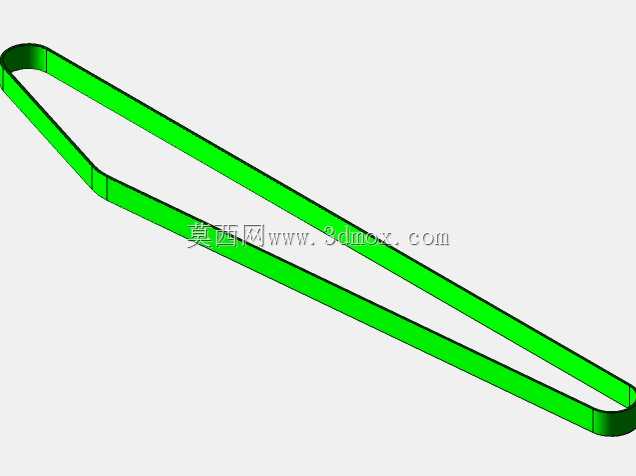

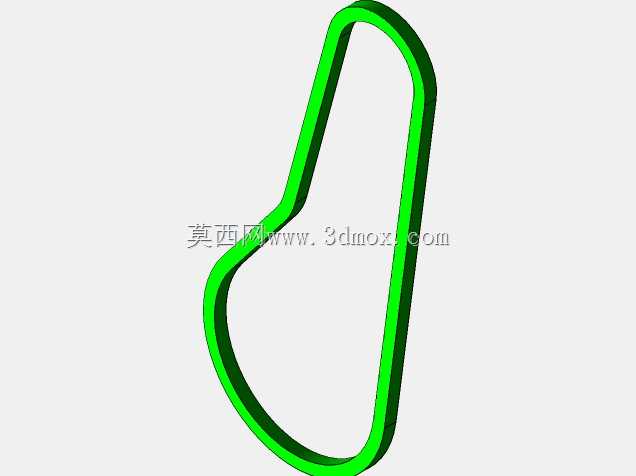

　　各工位的动力由独立伺服电机配合同步带传动分配，主控柜集中布置在机身中段，人机交互触摸屏设置在操作人员便于观察全线运行状态的位置，急停按钮沿机身间隔布设，出现卡料、张力异常时可快速停机。各功能模组的安装位都预留了调节行程，换产不同尺寸规格的折叠口罩时，只需更换裁切刀模、调整导向辊宽度与焊接点位参数，无需大幅改动机身布局。这类设备主要应用在防护用品生产车间，替代传统多工序分散人工操作，把放卷、压合、成型、焊接、裁切多个工序整合在同一线体上，减少半成品在不同工位间转运的人力消耗，同时保证每一片口罩的压合位置、耳带焊接强度一致性。建模过程中所有运动部件的行程间隙都做了干涉检查，料卷更换时的摆臂开合空间、焊接头上下运动的安全距离、维护时柜门开启的回转范围都在布局阶段完成校核，避免现场安装后出现部件碰撞、操作空间不足的问题，气路、线路沿机架内侧的线槽统一布设，外露管线做拖链防护，长期高速运行时不会出现管线拉扯磨损的情况。
