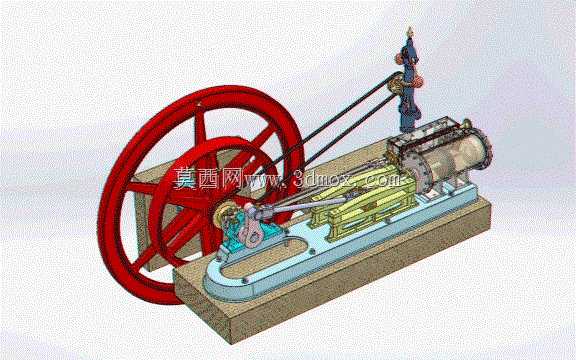

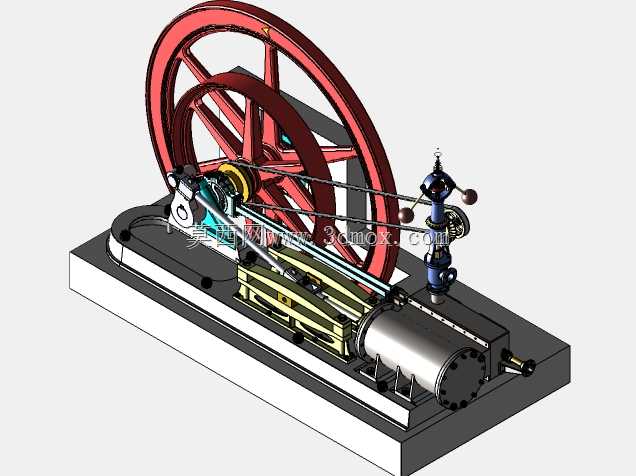

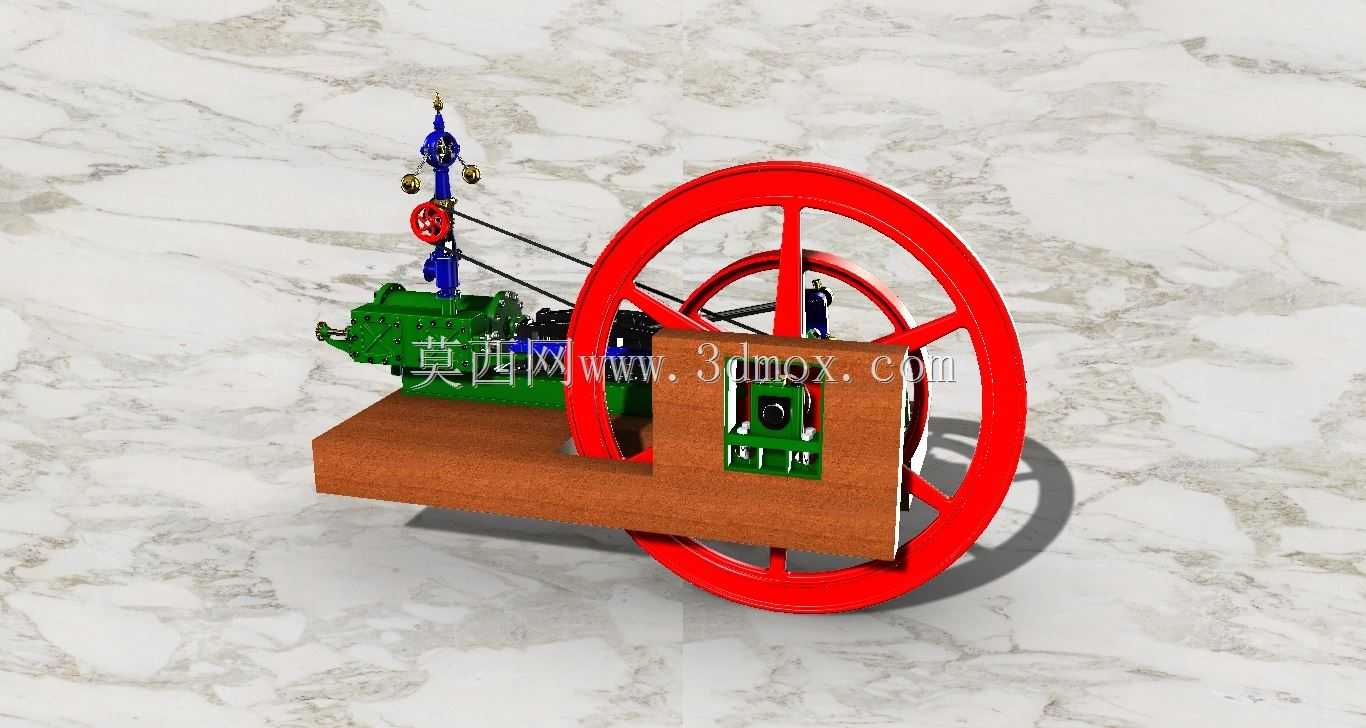

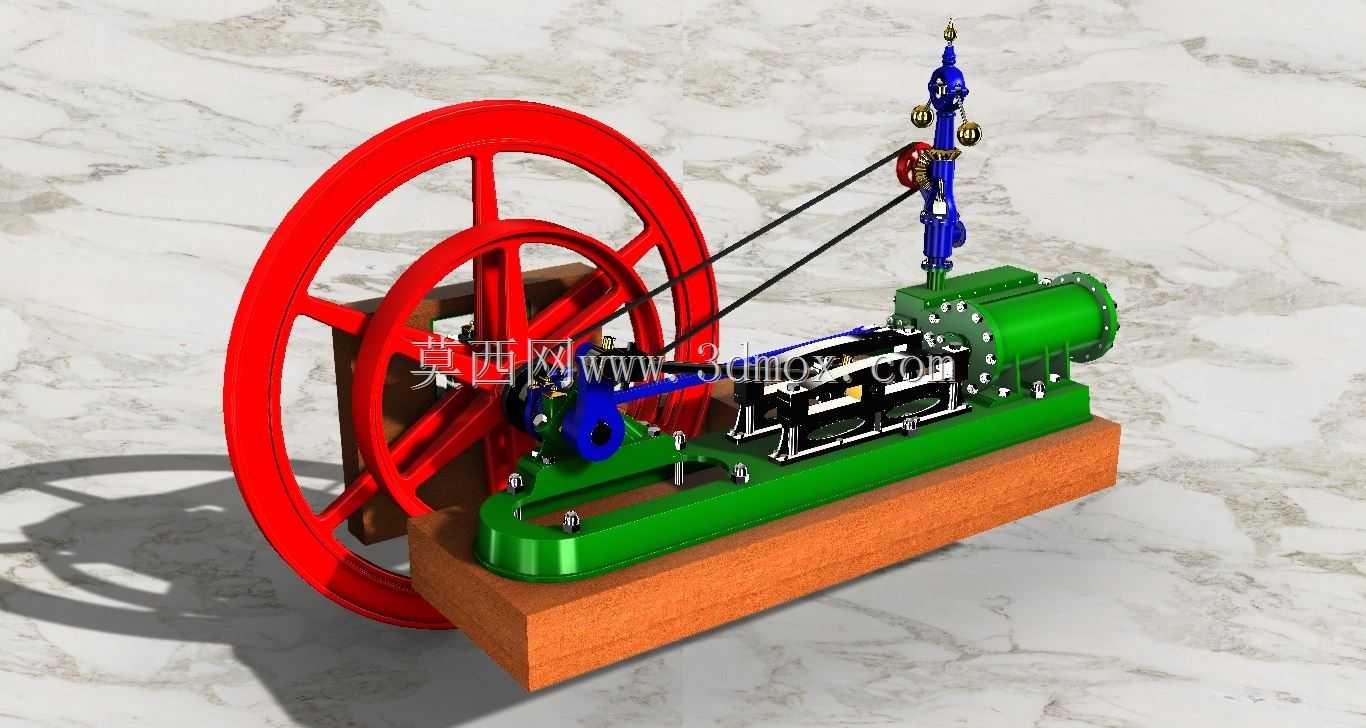

四滑阀结构六十马力高压蒸汽动力装置

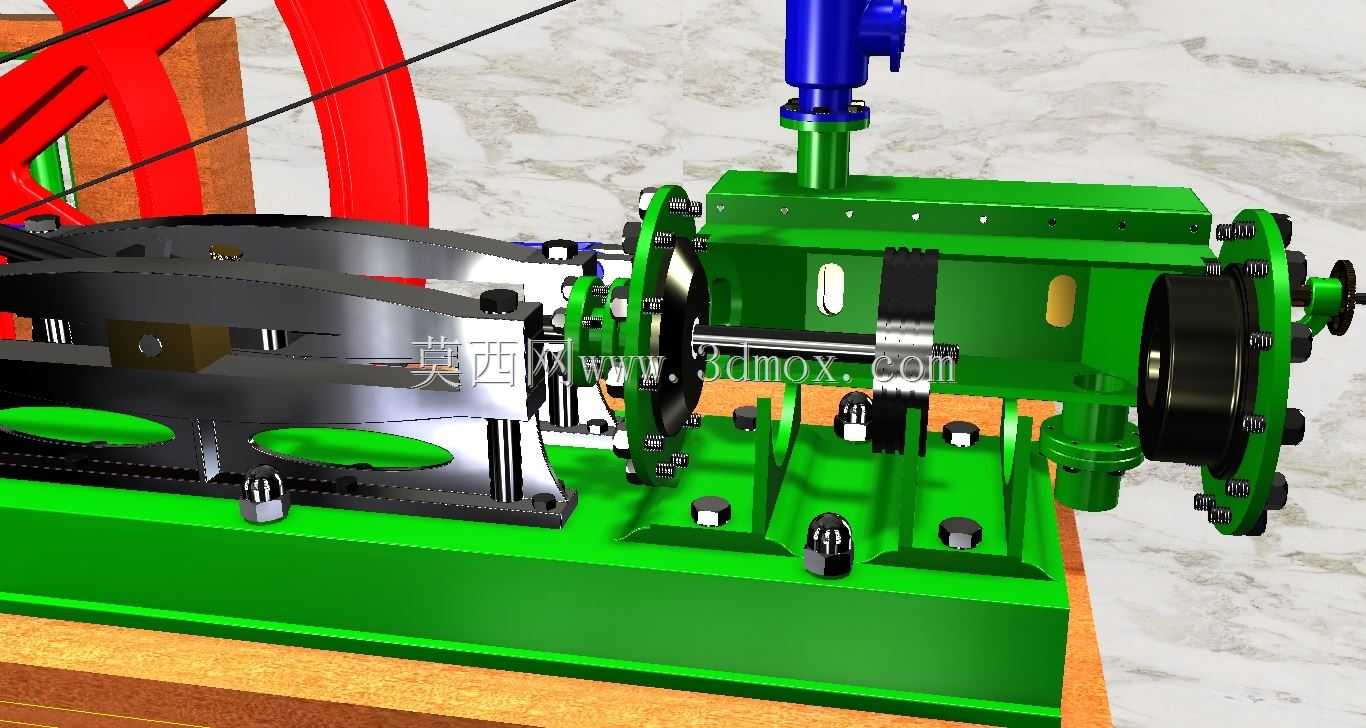

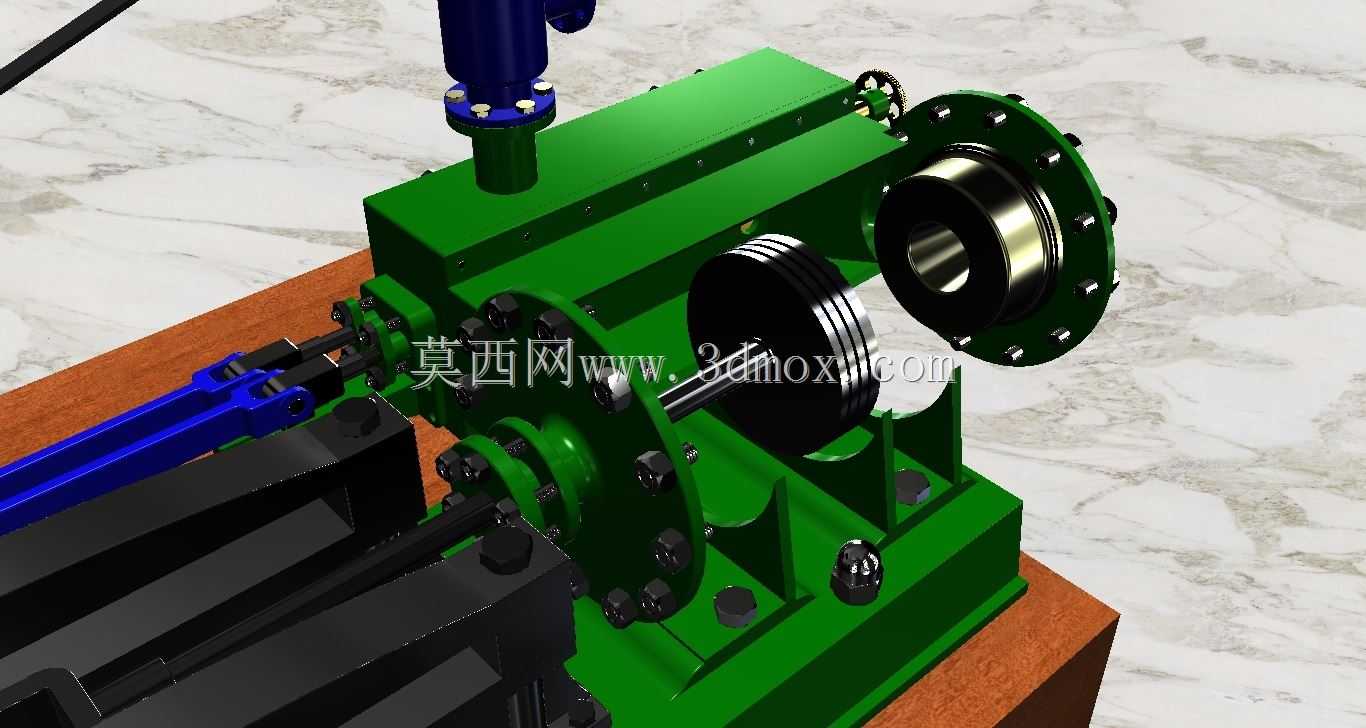

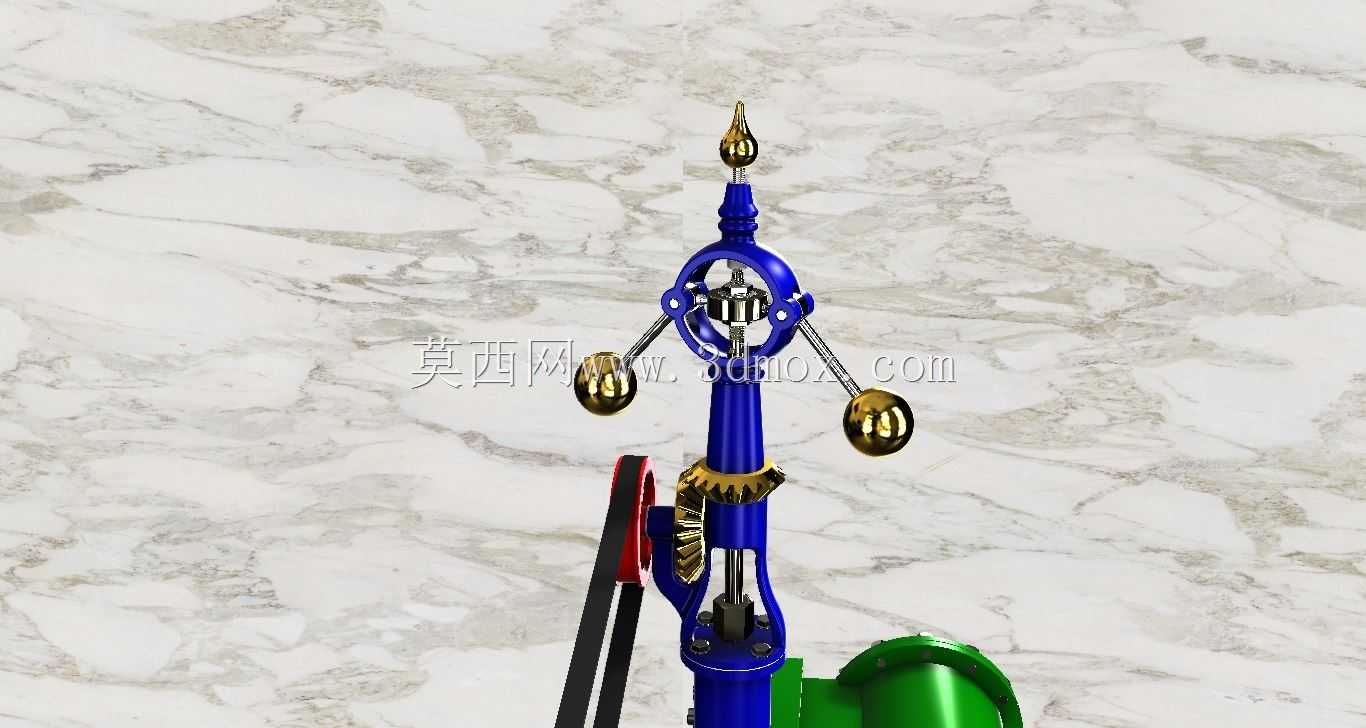

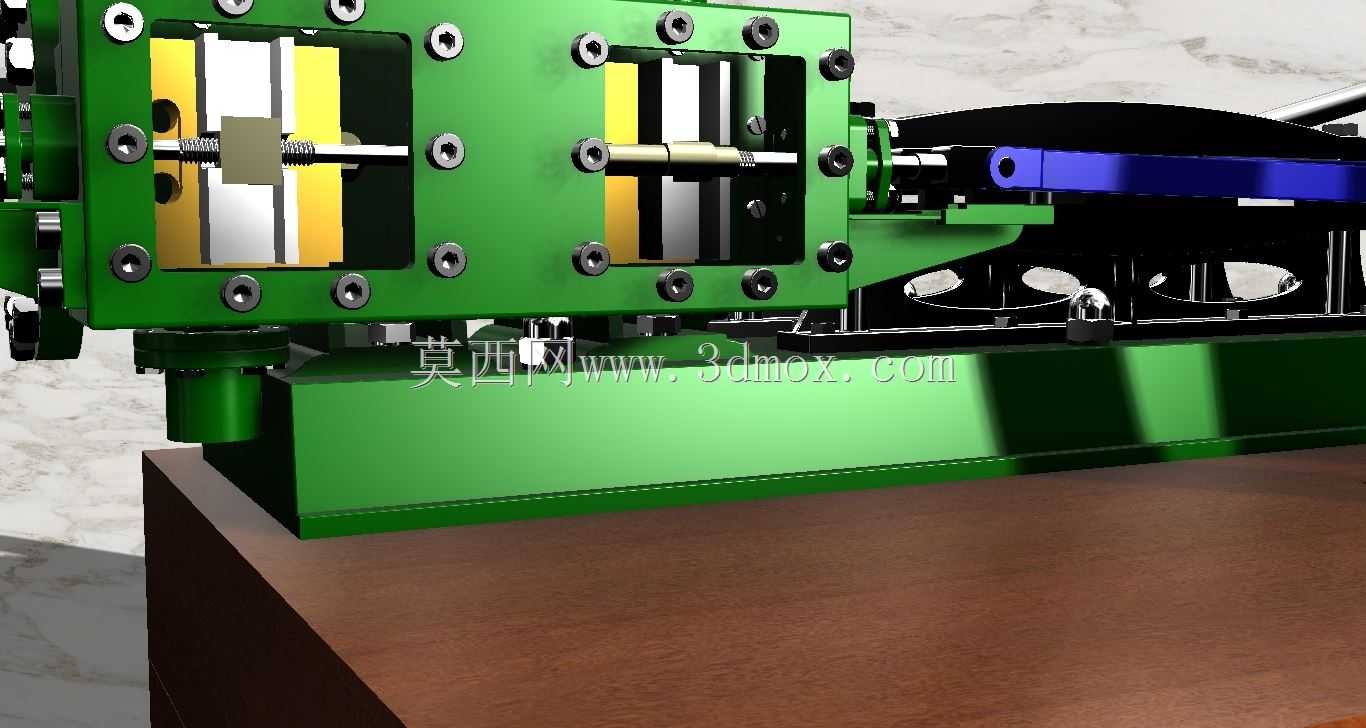

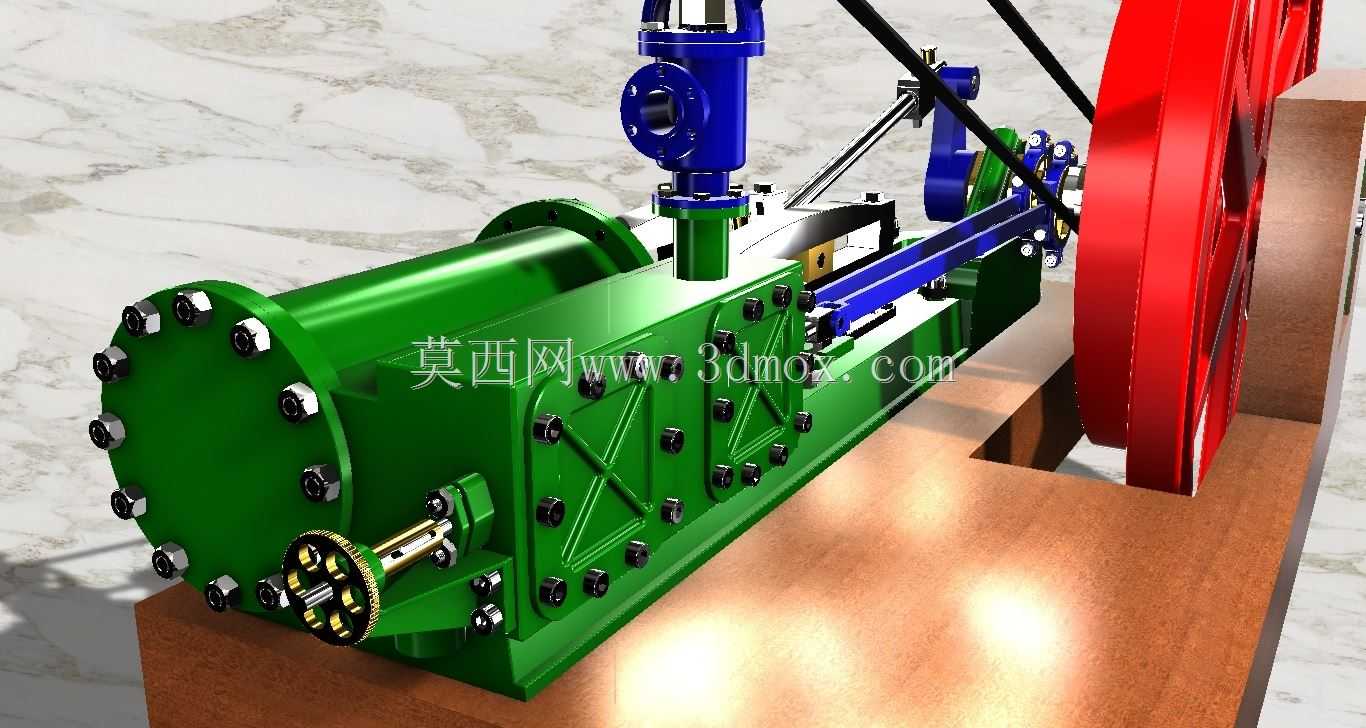

这款高压蒸汽动力装置采用四滑阀配气结构，额定输出功率六十马力，在十九世纪末到二十世纪初的工业生产场景中应用广泛，既可以作为小型工厂的主动力源驱动车间天轴、带动各类加工机床运转，也能配套在小型内河船舶、工矿窄轨机车之上作为行进动力，部分早期农用固定作业机具也会采用同规格机型完成脱粒、抽水等重载作业。从结构设计来看，四滑阀的配气布局是这款机型的核心特点，相比传统单滑阀或双滑阀结构，四个滑阀可独立控制进排气时序，配气精度更高，能在高压蒸汽工况下减少节流损失，提升蒸汽利用效率，同时滑阀组采用侧置布局，日常检修维护时无需拆解气缸主体即可完成滑阀密封件更换、配气间隙调整作业，大幅降低运维难度。设备的动力输出端配置大直径辐条式飞轮，飞轮自身转动惯量较大，可有效抵消活塞往复运动产生的扭矩波动，让输出转速更平稳，避免带载作业时出现转速骤降或冲击振动，飞轮端预留的平键连接位可直接对接皮带轮、联轴器等传动部件，适配不同的动力输出需求。气缸部分采用卧式布局，活塞与十字头之间通过长连杆连接，十字头在嵌入式导向槽内做往复直线运动，导向槽采用下沉式设计，相比外置侧装导向板，能更好阻挡作业环境中的粉尘、碎屑进入摩擦副，同时润滑油脂可存储在槽体内部，延长润滑维护周期。曲轴采用整体锻造结构，配套巴氏合金轴瓦，曲柄与连杆大头的配合间隙经过精密调校，可承受高压蒸汽推动活塞产生的大扭矩冲击，同时设备自带离心式调速机构，可根据负载变化自动调整进汽量，维持输出转速稳定，避免空载时出现飞车风险。设备底座采用箱型铸造结构，沿整机长度方向形成类梁式承载结构，刚性充足，安装时只需将底座固定在水平混凝土基础或钢制机架上，无需额外做复杂的加强支撑，整机安装边界清晰，飞轮侧预留的操作空间满足日常盘车、检修需求，气缸侧预留的管路接口可直接对接蒸汽管路、排汽管路，安装适配性较强。
