便携式无燃料自循环发电装置结构设计

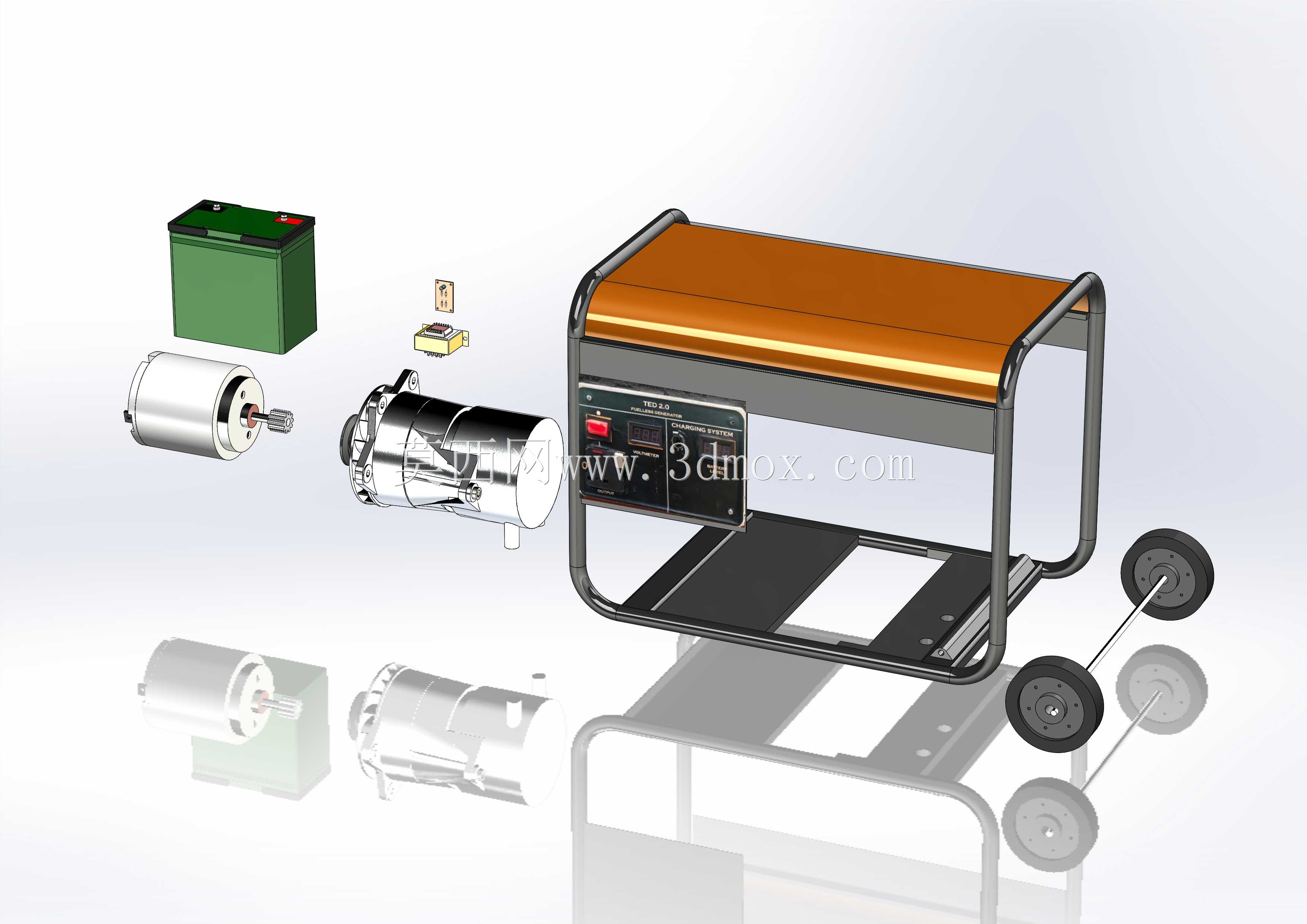

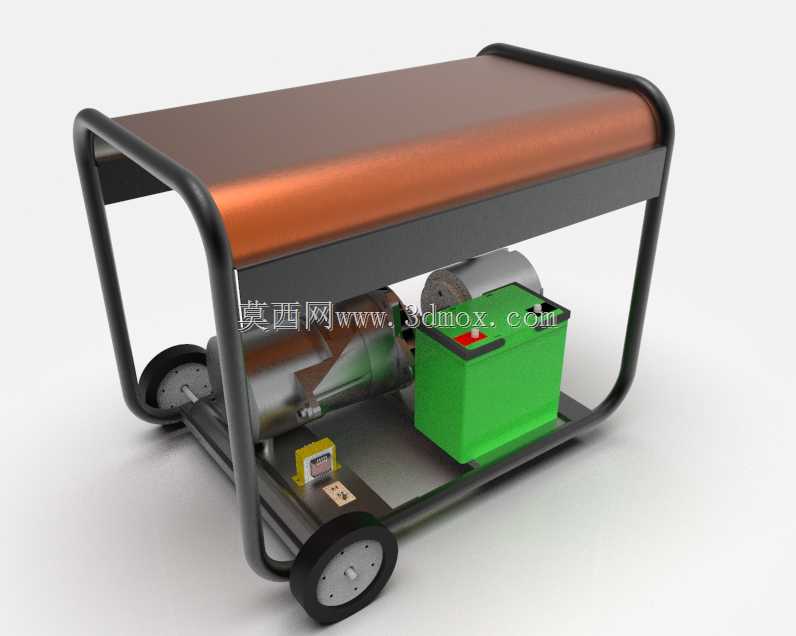

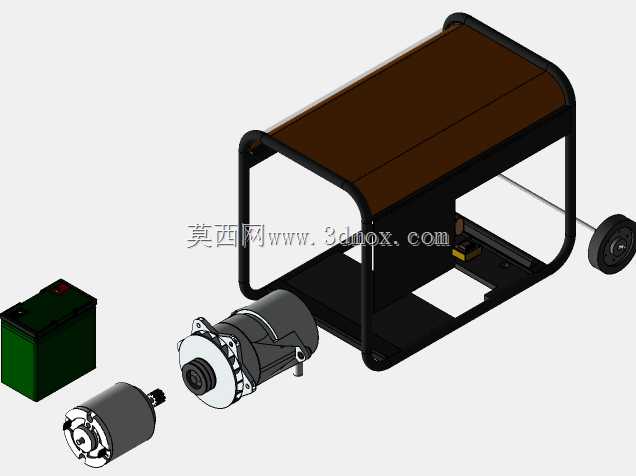

这款无燃料发电装置的结构设计，核心围绕离网场景下的应急供电需求展开，区别于传统依赖燃油、燃气输入的内燃式发电设备，整套系统依托机电一体化能量转换逻辑搭建，省去了燃料存储、内燃机做功、废气排放等相关结构模块，更适配对噪音、排放有严格限制的室内临时供电、野外无补给驻点供电、小型作业站点备用供电等场景。从结构布局来看，整套设备采用管式金属框架作为承载主体，框架顶部覆盖一体化冲压成型的金属护板，既可以阻挡上方落尘、零星坠物对内部元件的损伤，也能作为临时置物平面放置小型接线工具、检测仪表，框架底部四角配置带刹车的实心脚轮，配合框架侧方的弧形推扶段，单人即可完成短距离移位转场，无需额外吊装或搬运辅助设备，整体外廓尺寸控制在小型手推设备范畴，可顺利通过常规宽度的室内门洞、户外临时便道，不会占用过多存放与通行空间。内部元件排布遵循强弱电分离、重心下沉的设计原则，12V储能电池布置在框架内侧靠前的低位区域，降低整机重心避免推移过程中出现侧翻风险，电池周边预留15mm以上的散热间隙，同时配置绝缘固定压块避免移位过程中出现接线端子松动；直流驱动电机、交流发电机通过同轴联轴器直连布置在框架中部，省去了皮带传动、齿轮减速带来的传动损耗与维护需求，联轴器外侧加装半包围式防护壳，避免杂物卷入旋转连接部位；整流模块固定在电机侧方的金属安装板上，接线端全部朝向外侧，方便后期检修时完成接线检测、元件更换操作，所有走线均沿框架内侧的理线夹排布，强弱电线路分侧布设，避免信号干扰带来的输出电压波动。设备的输出端预留通用交流接线端口与直流低压输出端口，可直接匹配常规小功率电动工具、照明设备、小型检测仪器的供电需求，整套结构没有复杂的管路、密封件设计，日常维护仅需定期检查接线端子紧固度、轴承润滑状态即可，相比传统燃油发电机省去了机油更换、燃油滤芯更换、空滤清理等高频维护项，更适合非专业运维人员使用。框架的边角位置全部做圆弧包边处理，避免移位过程中剐蹭周边设备或人员，底部脚轮的安装座采用加厚钢板焊接固定，可承受频繁移位带来的冲击载荷，整套结构的安装边界预留了足够的接线操作空间，靠墙放置时无需挪动整机即可完成侧面接线操作，适配狭小空间内的部署需求。
