2500mAh软包锂离子聚合物电芯结构

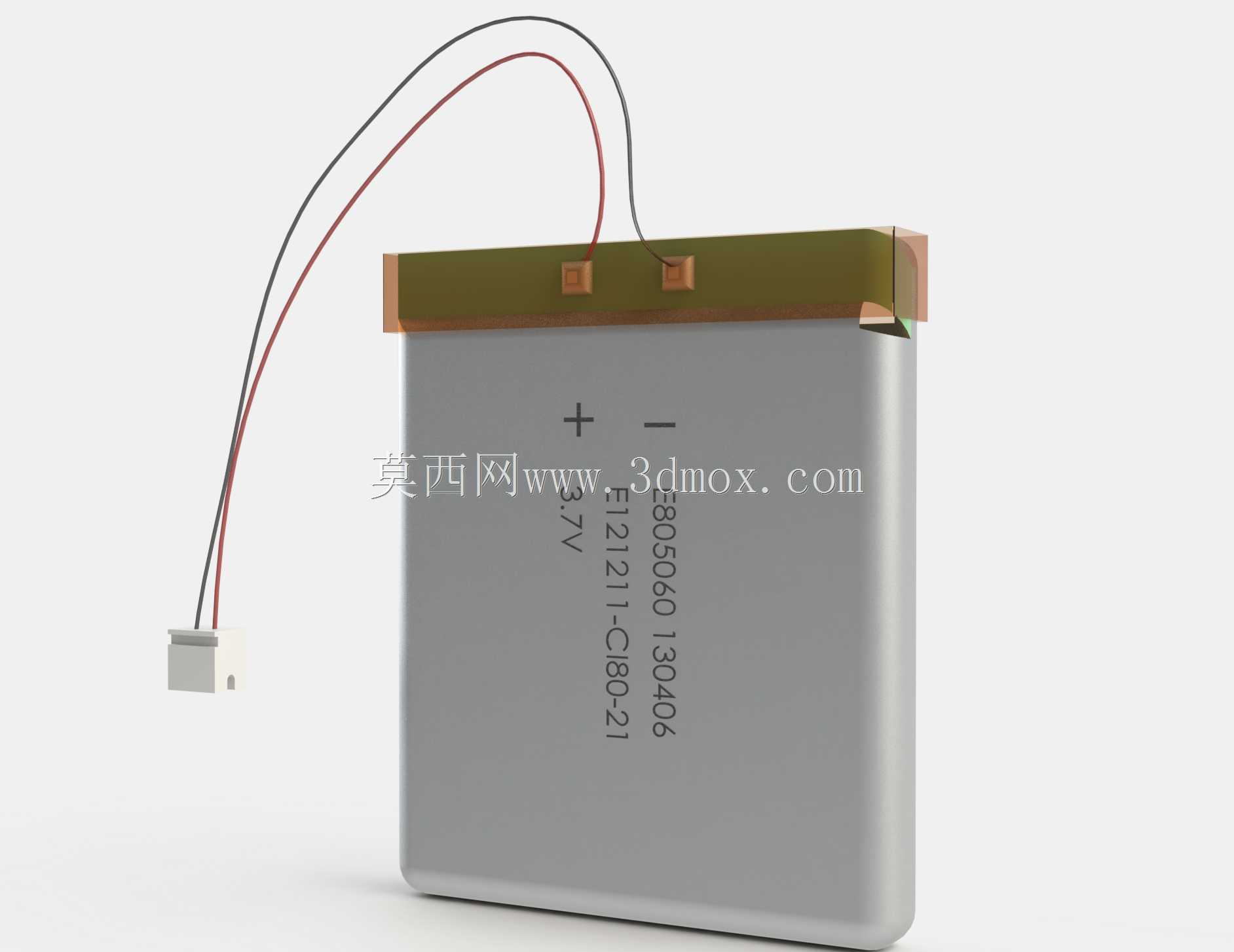

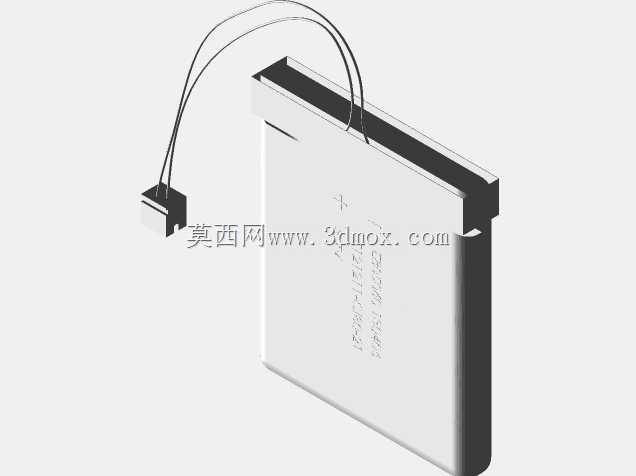

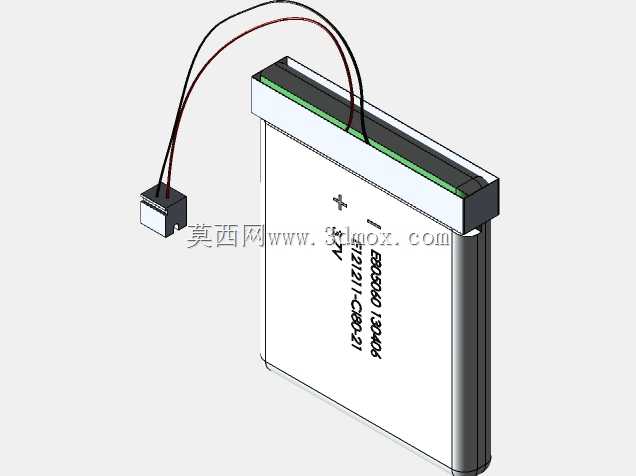

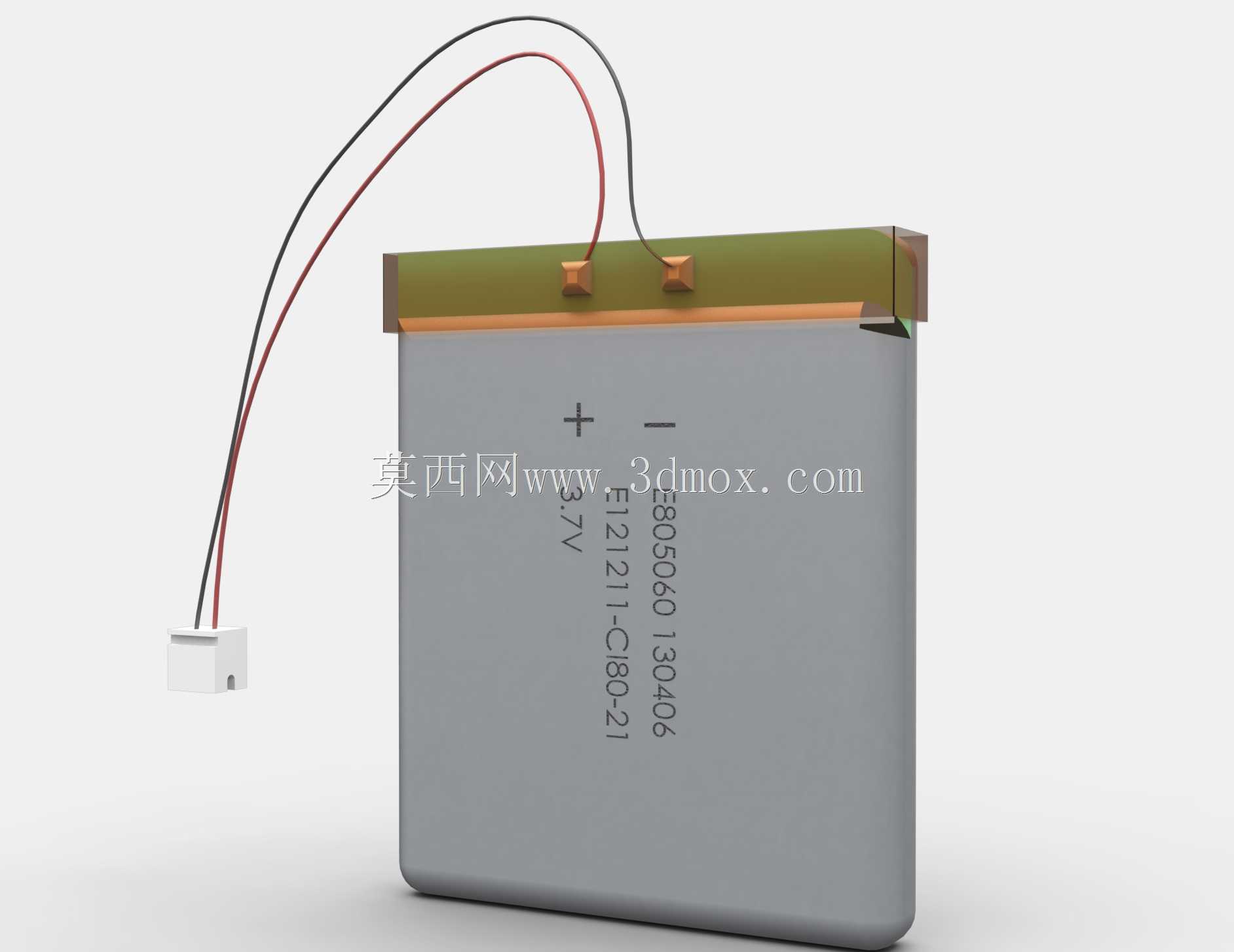

这款软包锂离子聚合物电芯，是面向便携式消费电子、小型智能硬件、便携检测设备开发的储能供电单元，在实际选型应用中，常被嵌入手持终端、便携医疗检测模块、小型物联网传感节点、穿戴式智能设备内部，作为核心供电载体承担整机的电能存储与稳定输出职能。从结构设计逻辑来看，电芯主体采用铝塑膜软包封装形式，摒弃了传统硬壳电池的金属外壳结构，在同等容量规格下能压缩约15%的整体厚度，同时降低电芯自身重量占比，适配对内部安装空间、整机重量有严苛要求的紧凑型电子设备。电芯顶部设置极耳引出结构，正负极极耳分别采用红黑导线做极性区分，末端搭配标准白色接插件，在设备总装环节可直接与主板供电插座对接，省去焊接工序，降低组装过程中极耳折损、虚焊的不良风险，同时也方便后期售后维护时的电芯拆换操作。从安装边界维度考量，电芯主体为规整长方体结构，边角做小圆弧过渡处理，避免封装铝塑膜在边角位置出现应力集中导致的封装破损漏液问题，设计时需在电芯外围预留不小于0.3mm的膨胀间隙，因为聚合物电芯在充放电循环过程中会出现轻微的体积膨胀，预留间隙可避免电芯受挤压导致内部隔膜变形、短路等安全隐患。极耳引出端的导线长度可根据设备内部走线需求做适配调整，接插件的引脚定义匹配常规消费电子的供电接口标准，无需额外做转接设计。在功能特性层面，这款电芯标称容量2500mAh，标称输出电压3.7V，能够满足中小功率便携设备连续4-8小时的工作供电需求，软包封装的结构特性也让电芯在出现极端过充、穿刺情况时，只会出现鼓包、漏液现象，不会发生硬壳电池常见的爆炸风险，安全冗余度更高。在建模过程中，完整还原了电芯表面的极性标识、参数丝印位置，以及极耳与导线、接插件的连接结构，可直接用于电子设备整机装配的干涉检查、结构布局验证，也能用于产品爆炸图制作、装配工艺指导文件的配图素材，帮助结构工程师在设计阶段就完成供电模块的空间校核，避免后期开模后出现安装干涉、空间不足的问题。
