工业气瓶立式存储转运框架结构

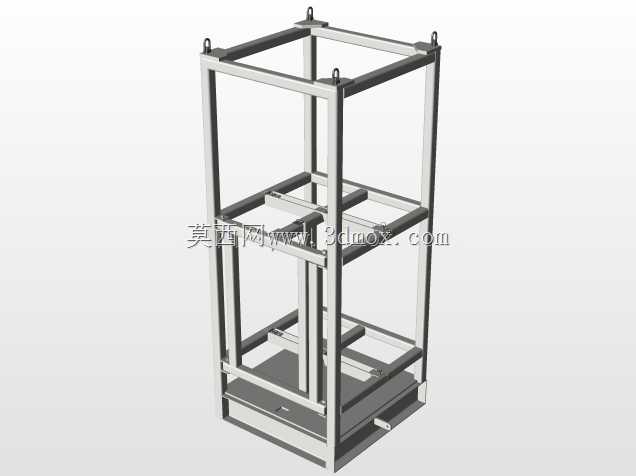

在工业气体存储、车间工位配送、厂区短途转运以及施工场地临时供气的场景里，这类立式气瓶承载框架是解决气瓶直立固定、批量转运的核心工装，区别于零散气瓶倚靠放置的不规范状态，框架式结构从根源上规避了气瓶倾倒引发的泄漏、爆燃风险。从实际使用需求出发，框架采用方管型材焊接成型，整体为立式长方体笼式结构，顶部设置四个对称分布的吊耳，既可以配合行车、叉车吊臂完成整架吊装转运，也能在固定存储时通过吊耳穿装锁具，实现区域定点固定。框架内部设置两层横向限位隔层，每层预留对应气瓶外径的卡位空间，底部为整面钢制承托底板，底板边缘做向上翻边处理，避免气瓶放置时出现滑移，同时可以承接气瓶表面滴落的冷凝水或少量残液，防止污染作业地面。设计过程中优先考虑受力传递路径，竖向主立柱采用加厚规格方管，从底部承托板直接贯通至顶部吊耳安装位，所有横向隔层的支撑梁均与主立柱满焊连接，焊缝位置做打磨去应力处理，避免长期承载后出现焊缝开裂的问题。框架的外形尺寸适配常规工业高压气瓶的直立放置高度，整体宽度与深度匹配标准叉车货叉间距，不需要额外适配属具即可完成叉取转运，安装放置时不需要额外打膨胀螺栓固定，依靠框架自身底部的平整接触面即可实现稳定放置，在平整硬化地面上的静态放置倾斜角度控制在安全阈值内。框架侧面预留绑带安装位，气瓶放入卡位后可以通过阻燃绑带穿过预设的挂环，将瓶身与框架做二次固定，即使在转运过程中遇到路面颠簸、急停的情况，也不会出现气瓶窜动脱出的问题。这类框架的结构没有多余的装饰性设计，所有型材排布都围绕承载、固定、转运三个核心功能，在保证结构强度的前提下，通过合理的型材排布降低整体自重，减少吊装转运时的无效负载，同时框架的镂空结构方便操作人员随时观察气瓶的压力状态、瓶身损伤情况，也便于日常对框架内部进行清洁维护，避免杂物堆积带来的安全隐患。
