工程机械用重载液压缸结构设计展示

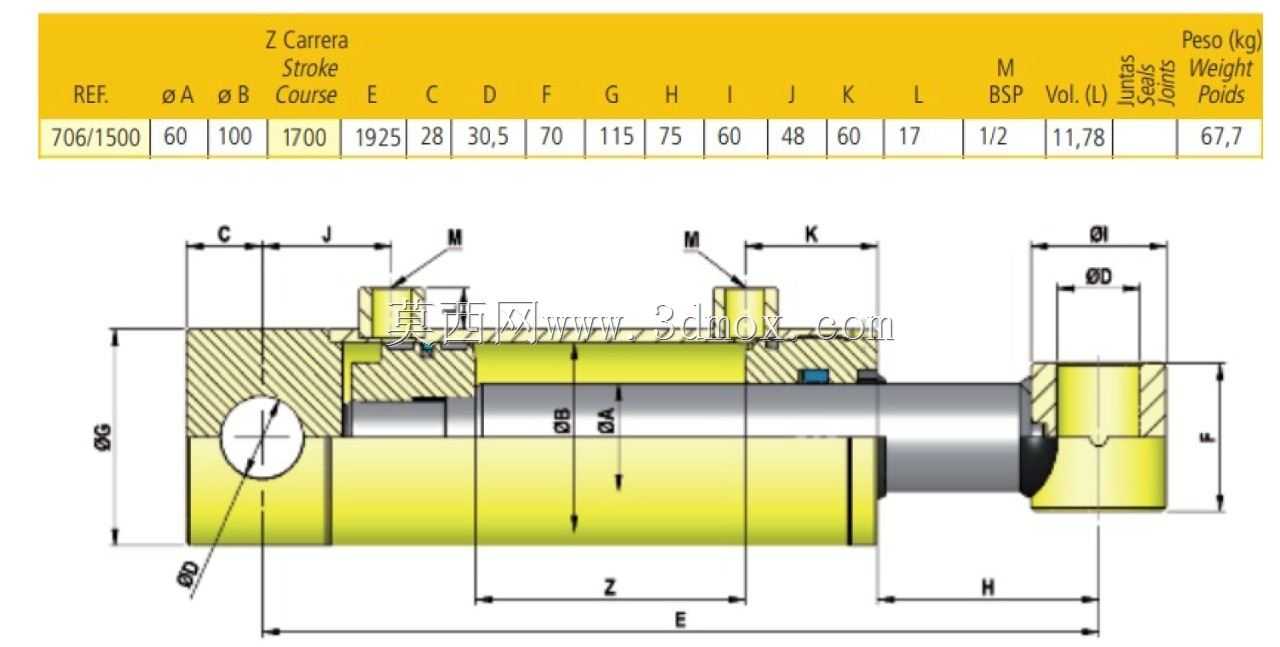

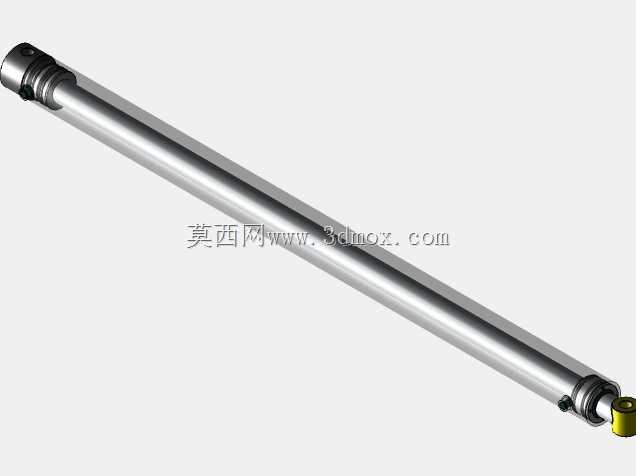

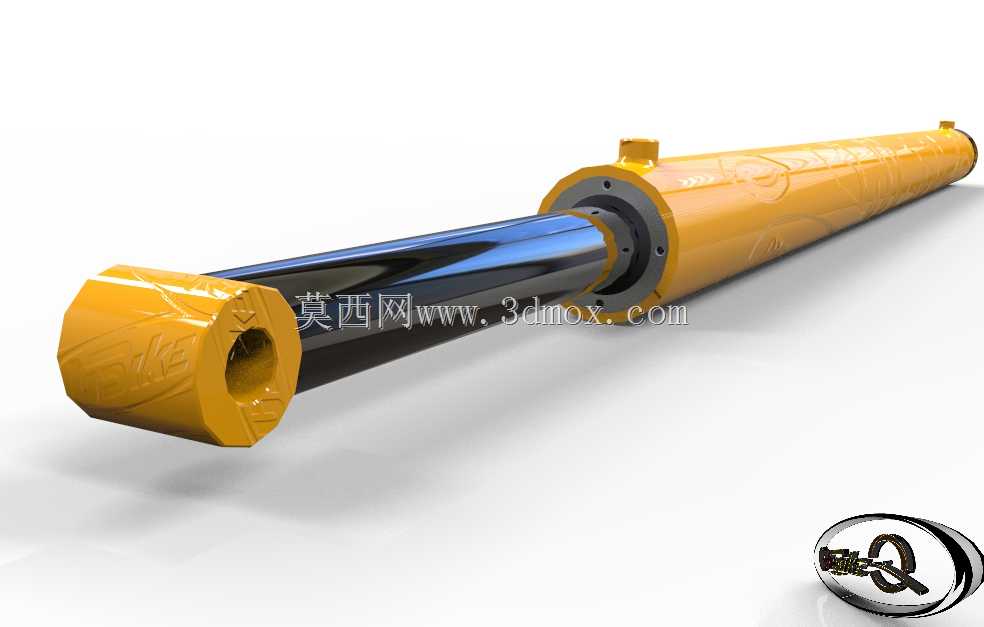

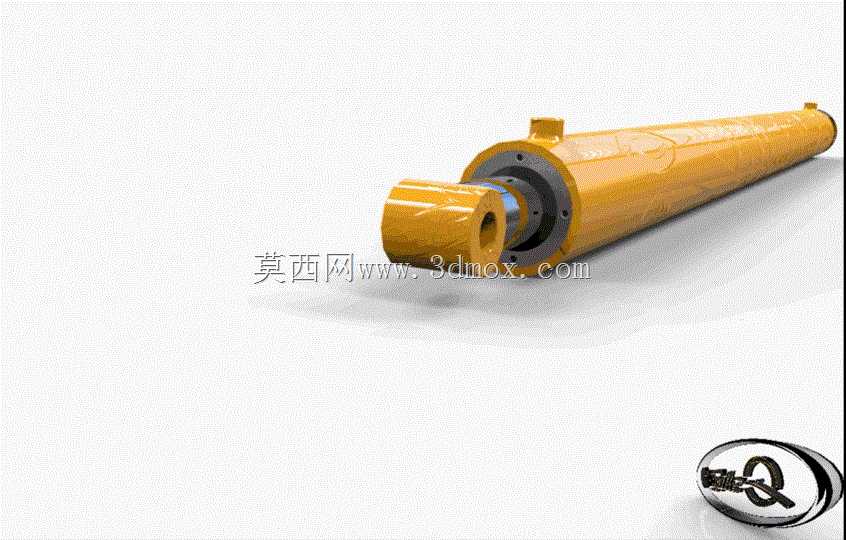

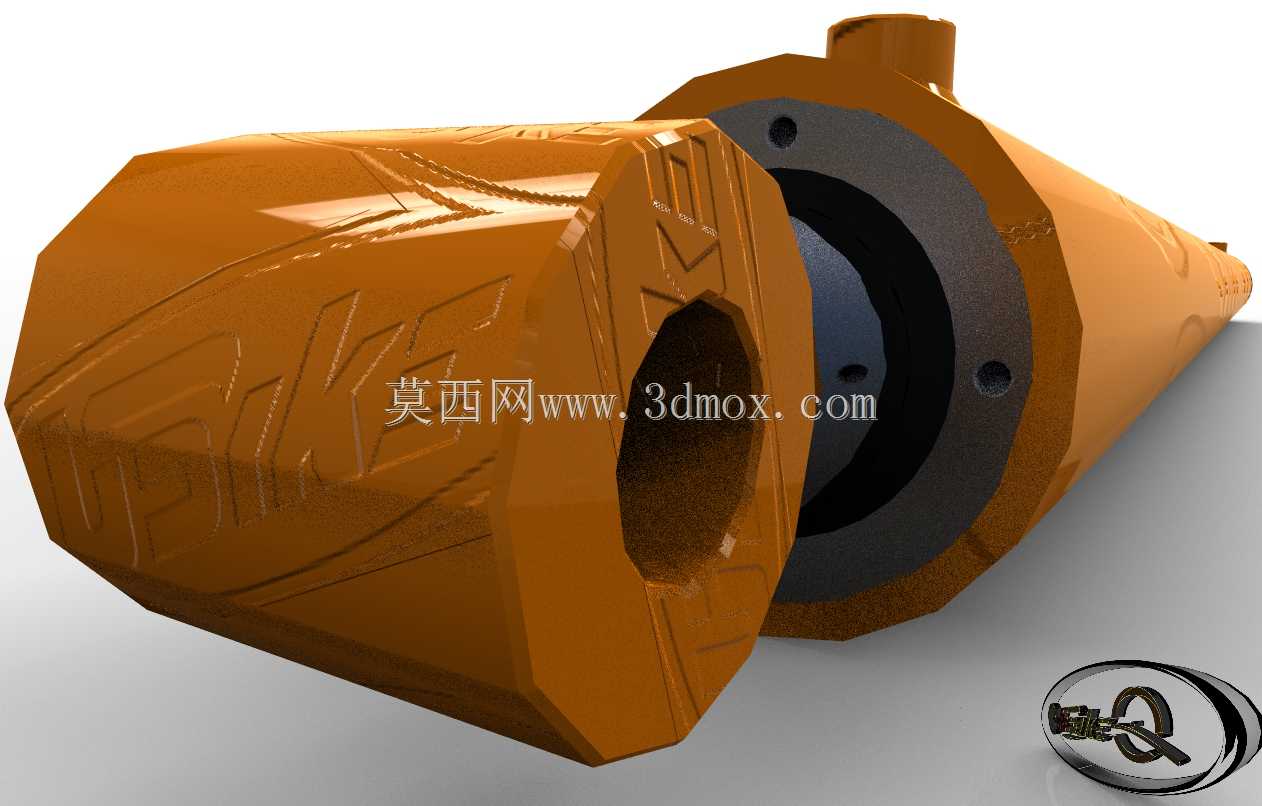

在工程机械、重型装备的液压传动回路里，液压缸是把液压能转化为直线往复机械能的核心执行部件，这款带法兰安装结构的重载液压缸，主要适配矿山破碎设备、大型注塑机锁模机构、工程机械动臂驱动这类需要大推力输出的工况场景。从结构设计来看，缸体端部采用八边形切削造型而非传统整圆外轮廓，并非单纯的外观处理，这种结构能在紧凑安装空间里提供更大的扳手夹持面，方便现场安装维护时的锁紧操作，同时相比整圆缸筒，多面切削结构能在缸体侧装油口布局时提供更平整的加工基准，降低油口焊接或螺纹加工的装夹难度。缸体前端的法兰安装面做了加厚处理，法兰上预留的均布安装孔可直接与设备机架端面对接，安装时需注意法兰端面与负载运动方向的垂直度公差，控制在0.05mm/100mm以内可避免活塞杆运行时出现偏磨，大幅延长密封件的使用寿命。这款油缸的缸筒内壁采用珩磨加工，表面粗糙度控制在Ra0.4以内，能保证活塞密封件的往复运动密封性，减少内泄，在25MPa额定工作压力下可稳定输出大吨位推力。设计时在缸体侧上方预留了油口接口，可根据实际管路布局选择焊接或螺纹连接的油口形式，油道内部做了倒角过渡处理，避免高压油液流动时产生紊流和局部压力损失。从安装边界来看，法兰端的外径尺寸、安装孔的孔距参数都做了标准化适配，可直接替换同规格的标准油缸，不需要额外修改机架的安装位，活塞杆伸出端的连接结构可根据负载连接形式做定制化调整，不管是铰接连接还是刚性法兰连接都能适配。在实际选型应用中，这类油缸通常会搭配缓冲结构，在行程末端实现减速缓冲，避免活塞刚性撞击缸盖，尤其是在大惯量负载的驱动场景下，缓冲结构能有效降低设备运行的冲击振动，保护整机结构件不受冲击损伤。缸体外表面的防锈涂层处理，可适应户外施工、车间多粉尘等复杂工况，减少缸体表面的锈蚀风险，日常维护时只需定期检查油口连接处的密封情况、活塞杆表面的防尘圈状态，就能保证油缸长期稳定运行。
