贝塔斯特林外燃动力装置三维结构设计

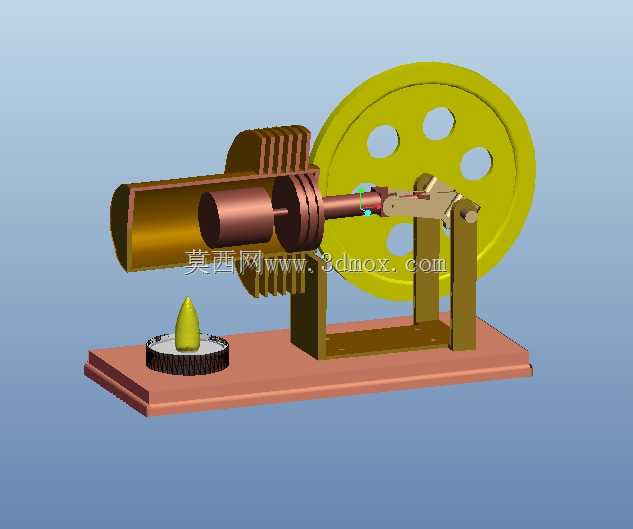

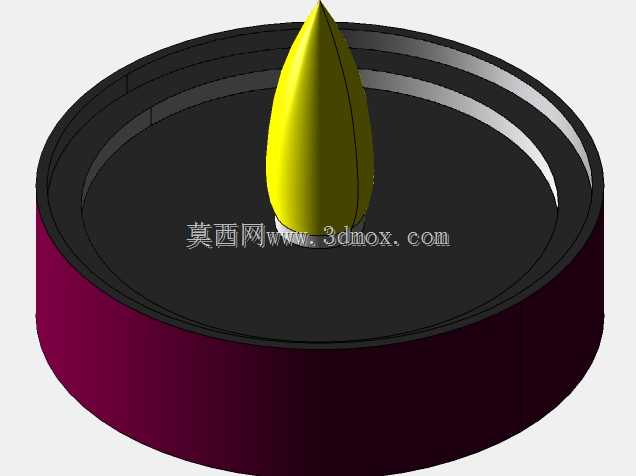

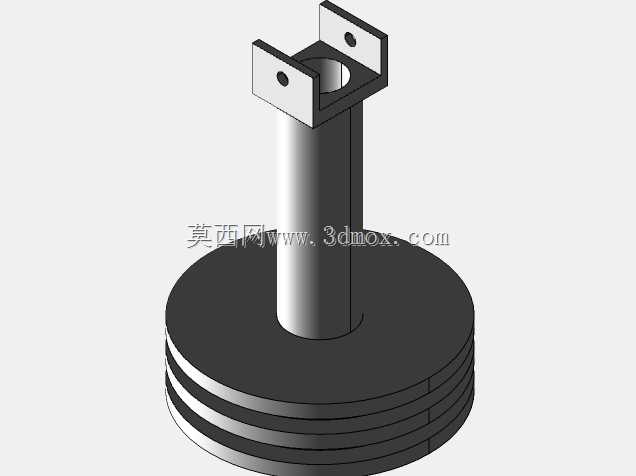

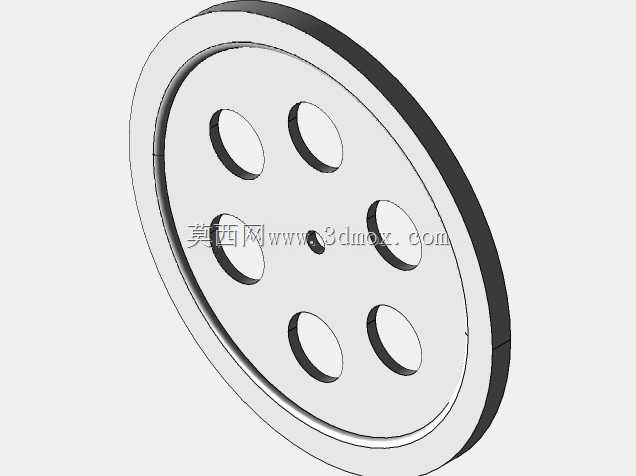

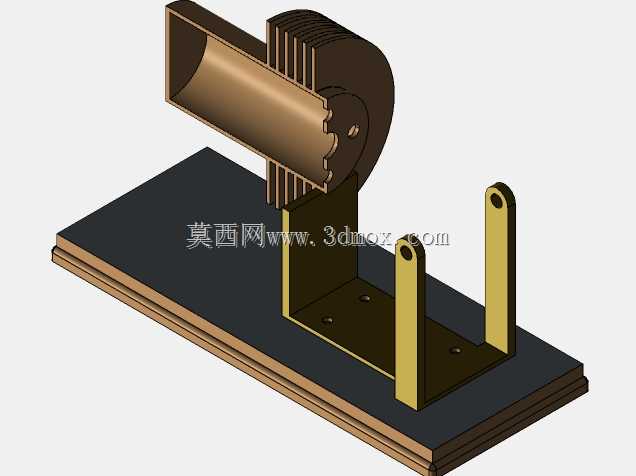

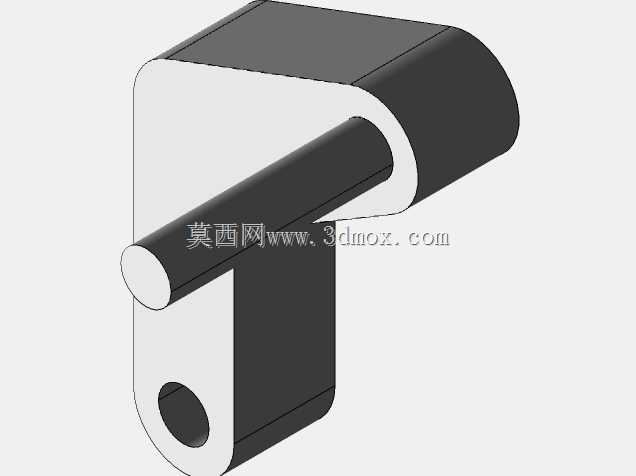

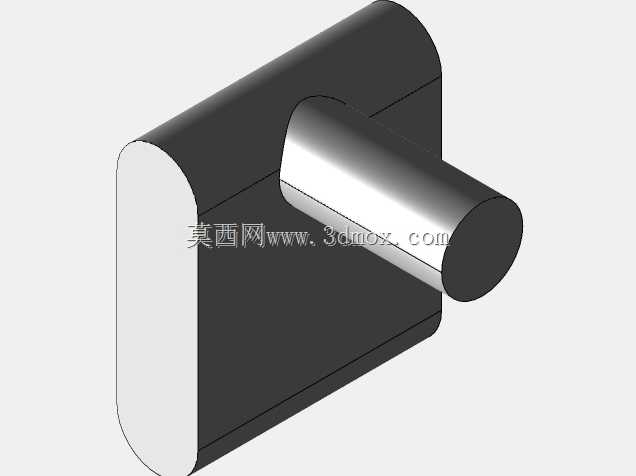

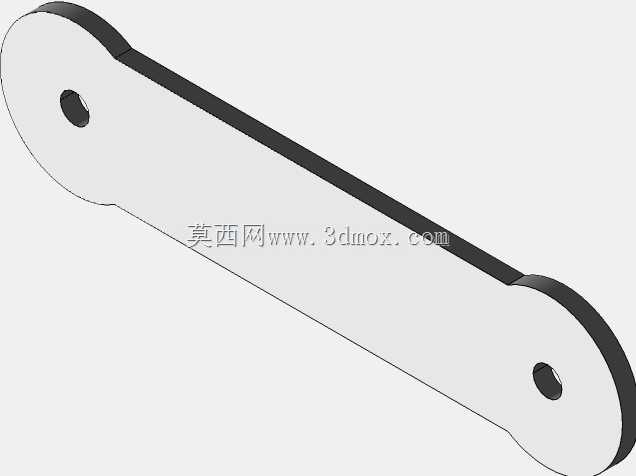

这款外燃式动力装置的三维结构设计，核心围绕贝塔构型斯特林循环的动力输出逻辑搭建，区别于阿尔法、伽马构型的分体式气缸布局，贝塔构型将动力活塞与置换活塞集成在同一气缸轴线内，大幅压缩了整机的径向安装尺寸，更适配对空间占用有严格要求的小型动力输出场景，比如偏远区域的小型余热回收发电单元、教学演示用热机原理教具、低功率户外便携供电装置的动力端，都可以基于这套结构做适配性调整。从结构设计逻辑来看，整套装置的动力传递路径完全围绕曲柄连杆机构的运动干涉校验展开：置换活塞负责在气缸内完成冷热腔工质的周期性推送，动力活塞承接工质膨胀做功的推力，通过同轴连接的连杆将直线往复运动转化为曲轴的旋转运动，曲轴输出端直接连接大直径飞轮，飞轮上开设的多个减重孔并非单纯的外观设计，而是在保证转动惯量满足运转平顺性要求的前提下，尽可能降低飞轮自身的重量，减少启动阶段的阻力矩，同时均匀分布的孔位也能避免高速旋转时的动不平衡问题。气缸外侧的散热鳍片结构，是针对冷腔端的散热需求设计的，鳍片的间距、厚度都经过热交换效率校验，保证冷腔工质能够在循环周期内完成充分冷却，维持冷热腔的温度差，这也是斯特林循环能够持续输出动力的核心前提。整套装置的安装基准为底部的一体式安装底板，所有支撑结构、气缸固定座、曲轴轴承座都以底板的上平面为统一装配基准，安装时只需保证底板的水平度，就能避免曲轴运转时的偏磨问题，底板上预留的固定孔位可以适配不同的安装机架，不需要额外做转接结构设计。在建模过程中，所有运动副的配合间隙都按照实际加工的公差带预留，活塞与气缸壁的间隙、连杆与曲轴销的转动间隙、轴承座与曲轴的配合公差都符合小型动力装置的装配要求，不会出现运动干涉或者间隙过大导致的工质泄漏问题。气缸前端的加热端直接裸露，适配外部热源加热的使用场景，不管是明火加热还是工业余热导流加热，都能直接作用在热腔外壁，减少热传递过程中的损耗。支撑结构采用L型折弯支架，在保证结构刚度的前提下，减少了零件数量，降低了装配复杂度，两个支架分别对应曲轴的两个支撑点位，保证曲轴的支撑跨度合理，避免长轴运转时的挠曲变形。这套结构没有复杂的配气机构，也不需要燃油喷射、点火系统，工质完全封闭在气缸内部循环，运转时的噪音、振动都远低于同功率的内燃机，非常适合对静谧性有要求的小型动力应用场景，同时结构简单、零件数量少的特点，也降低了后期维护的成本，不需要频繁更换易损件。
