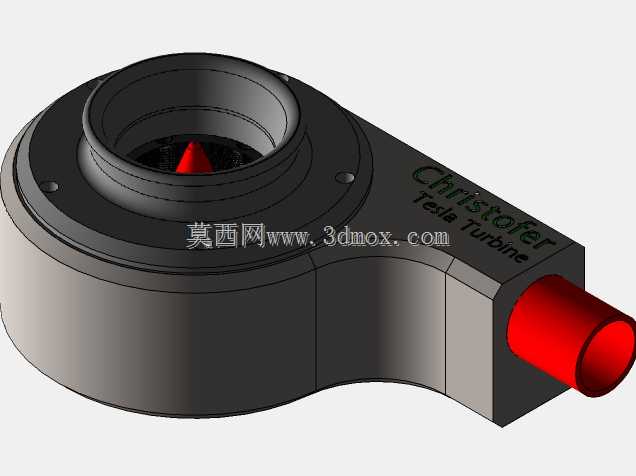

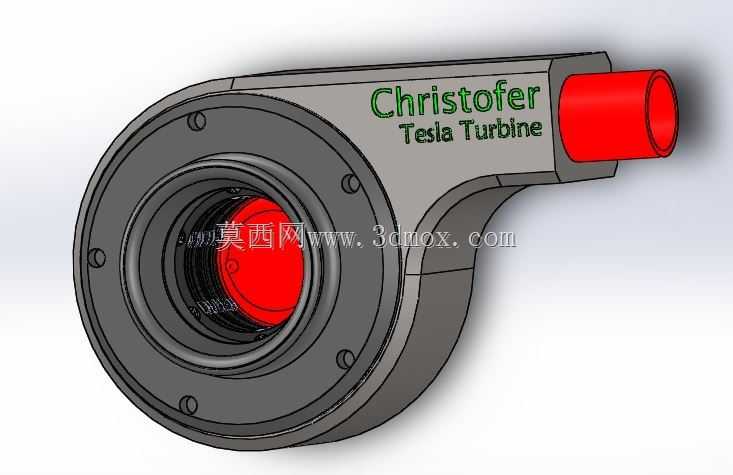

紧凑型蜗壳式特斯拉涡轮流体动力装置

该款流体动力装置采用特斯拉涡轮的无叶片工作原理，依靠流体边界层粘性效应实现能量转换，区别于传统带叶片的涡轮结构，在小流量、高转速工况下具备独特的应用优势，可适配小功率分布式动力输出、小型流体余压回收、实验教学演示等多种场景。从结构设计来看，整体采用一体化蜗壳集成布局，将流体导入流道、涡轮腔体、动力输出轴座整合在单块主体结构上，减少了分体装配带来的密封泄漏风险，同时压缩了整体安装占用空间。主体的蜗壳流道采用渐缩式截面设计，流体从顶部轴向入口进入后，沿蜗壳周向均匀导流至涡轮盘片间隙，避免了流体直接冲击叶片带来的紊流损耗，入口处设置的导流锥能够对进入腔体的流体进行整流，让流体以更平顺的角度贴合涡轮盘片表面，最大化利用边界层的粘性剪切力带动盘组旋转。动力输出端采用侧置轴伸布局，轴座与主体一体加工成型，可适配标准规格的轴承安装位，输出轴的轴伸长度、直径尺寸经过匹配设计，既保证动力输出的连接强度，也预留了密封件、联轴器的安装空间，安装时可通过主体上预设的定位孔完成与基座的固定，无需额外设计复杂的转接支架。在功能特性上，无叶片的盘片结构避免了传统涡轮叶片在含微小杂质流体工况下的磨损、气蚀问题，对流体介质的洁净度要求更低，同时运转时的流体脉动更小，运行噪音更低，适合对振动控制有要求的小型动力场景。设计过程中对涡轮腔体与盘片的间隙做了匹配优化，既保证流体能够顺利在盘片间形成稳定的边界层流动，也避免间隙过大导致的流体短路损耗，蜗壳的型线采用等环量设计原则，让流体在整个周向的流速分布更均匀，减少局部涡流带来的能量损失。整体外形采用流线型过渡设计，没有突兀的结构凸起，既降低了装置自身的重量，也避免了安装时与周边管线、结构产生干涉，安装边界可适配小型实验台、便携动力单元、微型余压回收模块的安装空间要求，不需要对原有安装位做大规模改造即可完成适配。
