带立式安装支座的传动张紧轮结构

这类张紧轮结构常配套在带传动系统中，不管是平带、V带还是同步带传动场景，只要存在长距离传动、中心距不可调、带体长期运行后出现松弛打滑的工况，都能见到这类组件的身影。从实际使用场景来看，它广泛分布在输送线驱动端、农机传动舱、小型机床进给传动组、轻工包装设备的动力传递路径里，核心作用是维持带体传动过程中的合适张紧力，避免带体打滑丢转，同时抵消带体高速运行产生的横向振动，降低带体交变应力幅度，延长传动带的整体使用寿命。

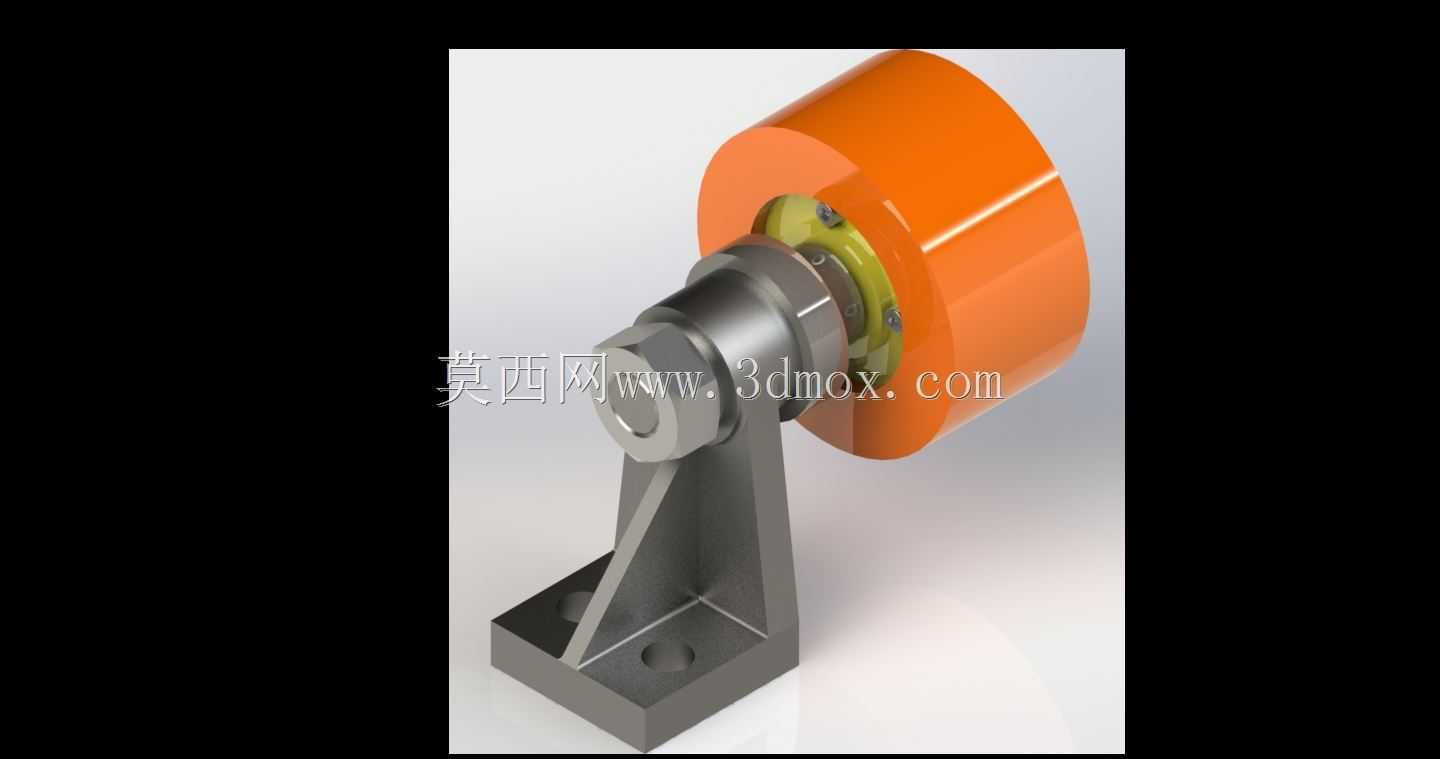

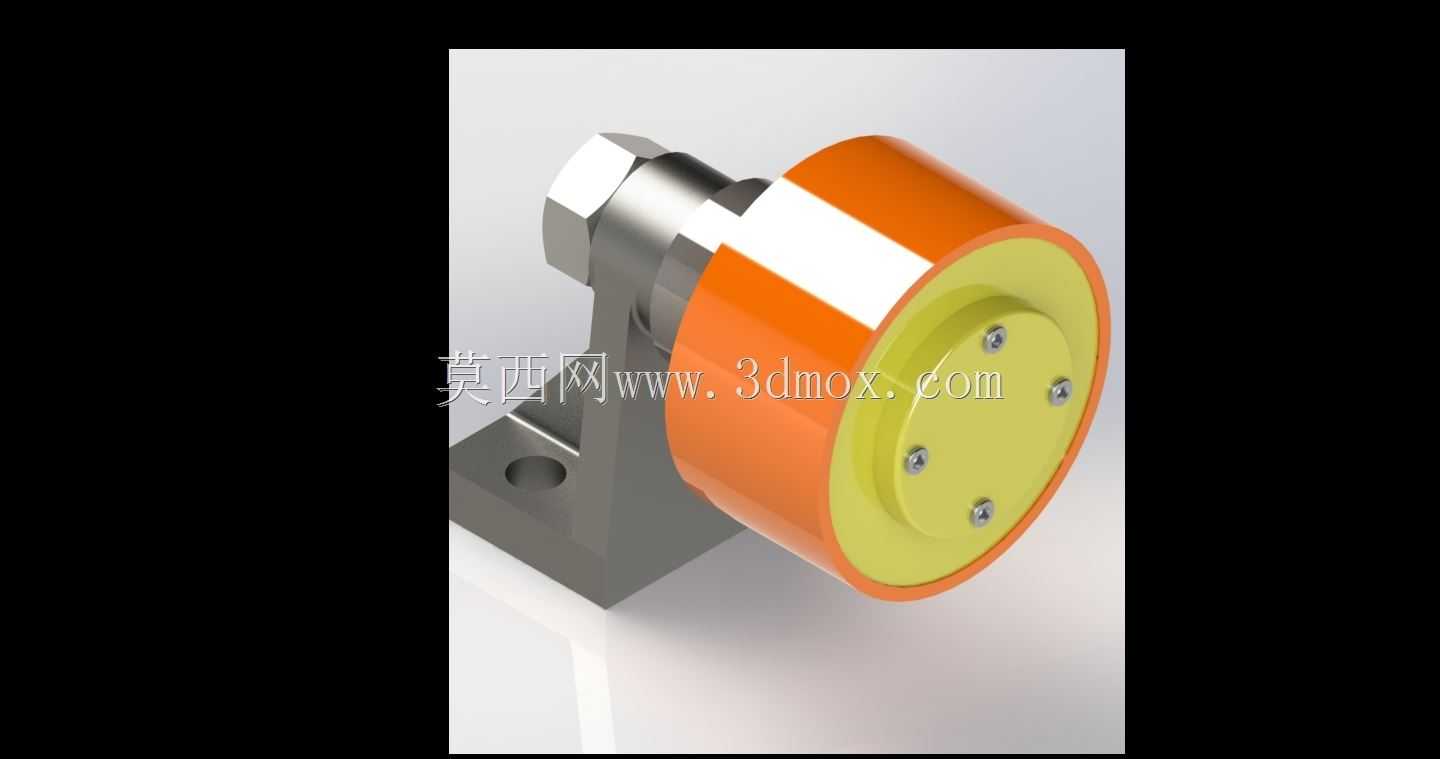

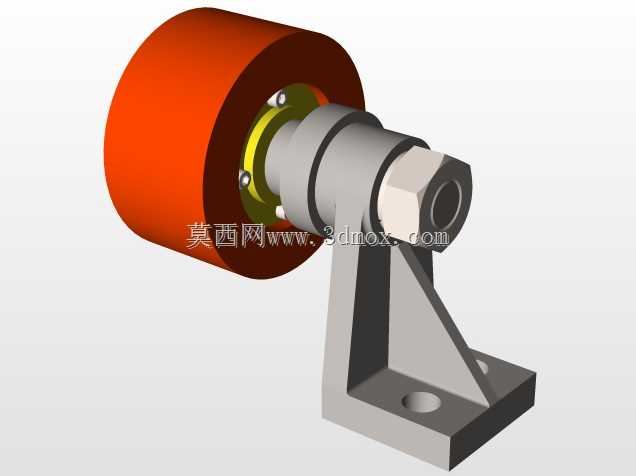

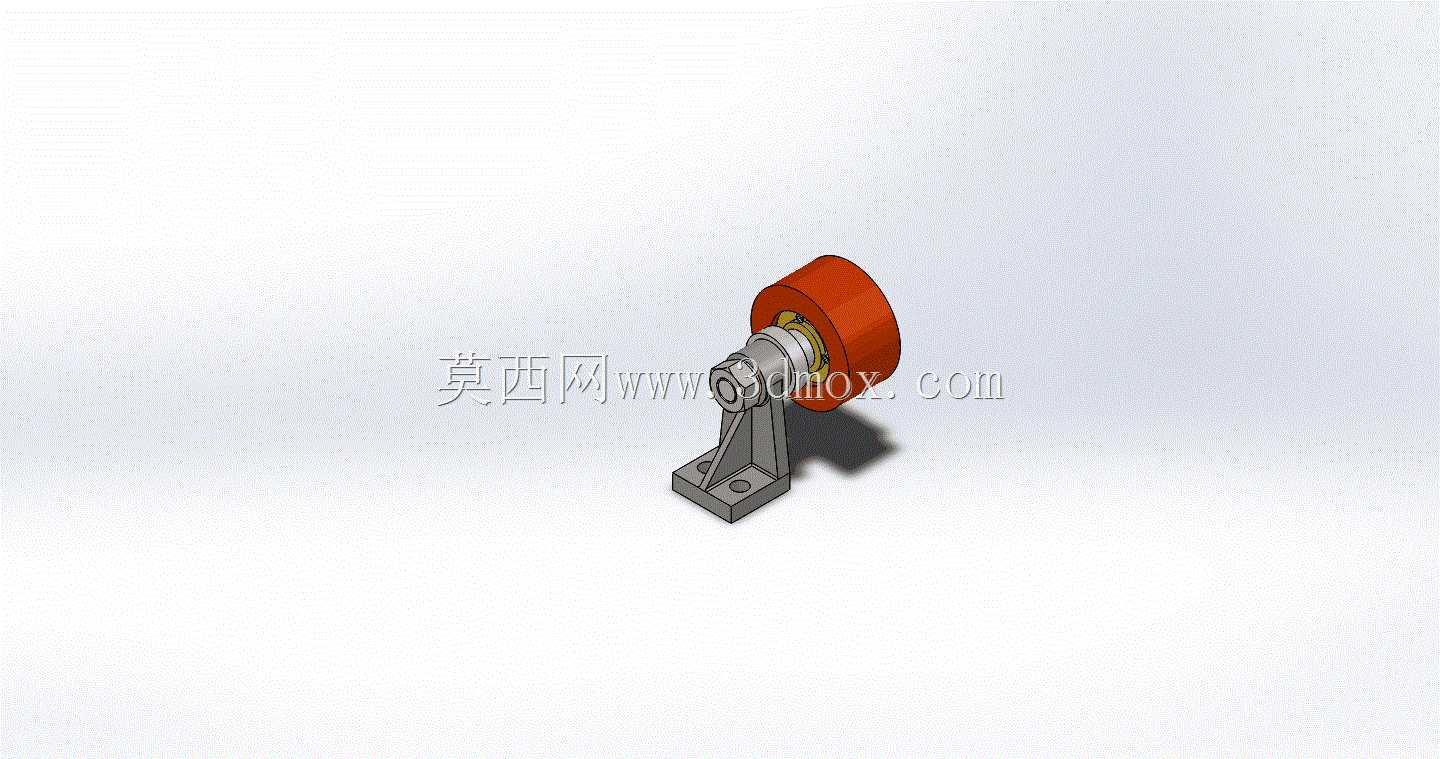

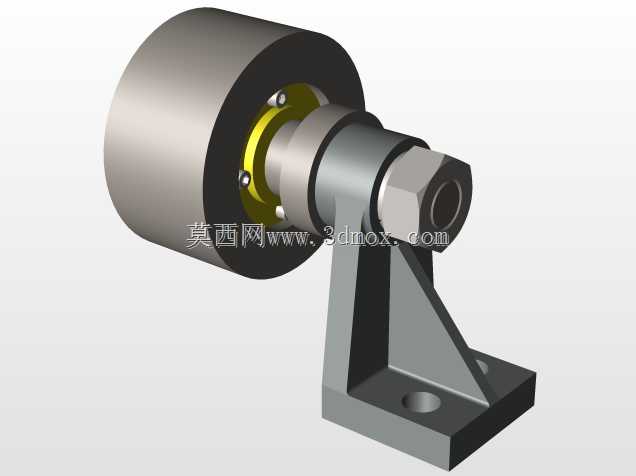

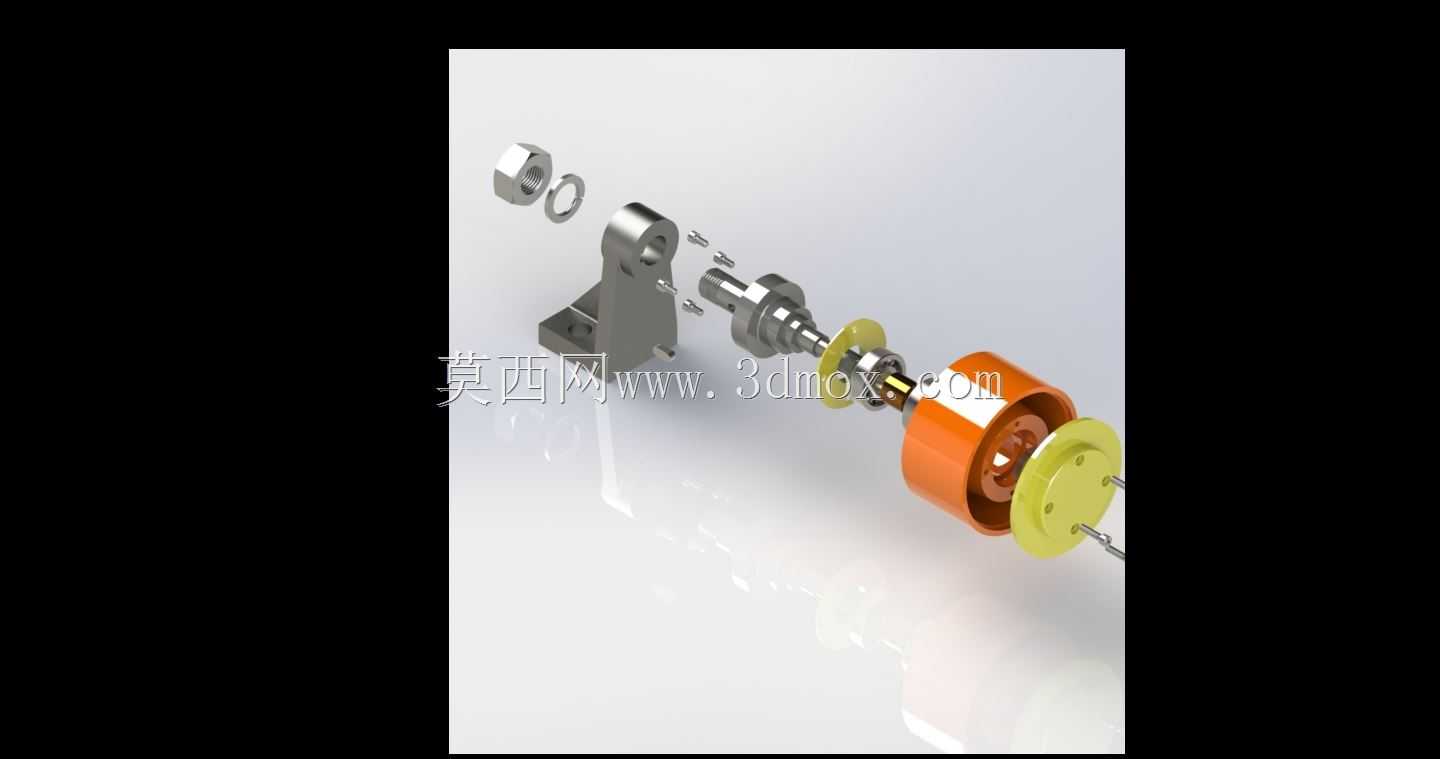

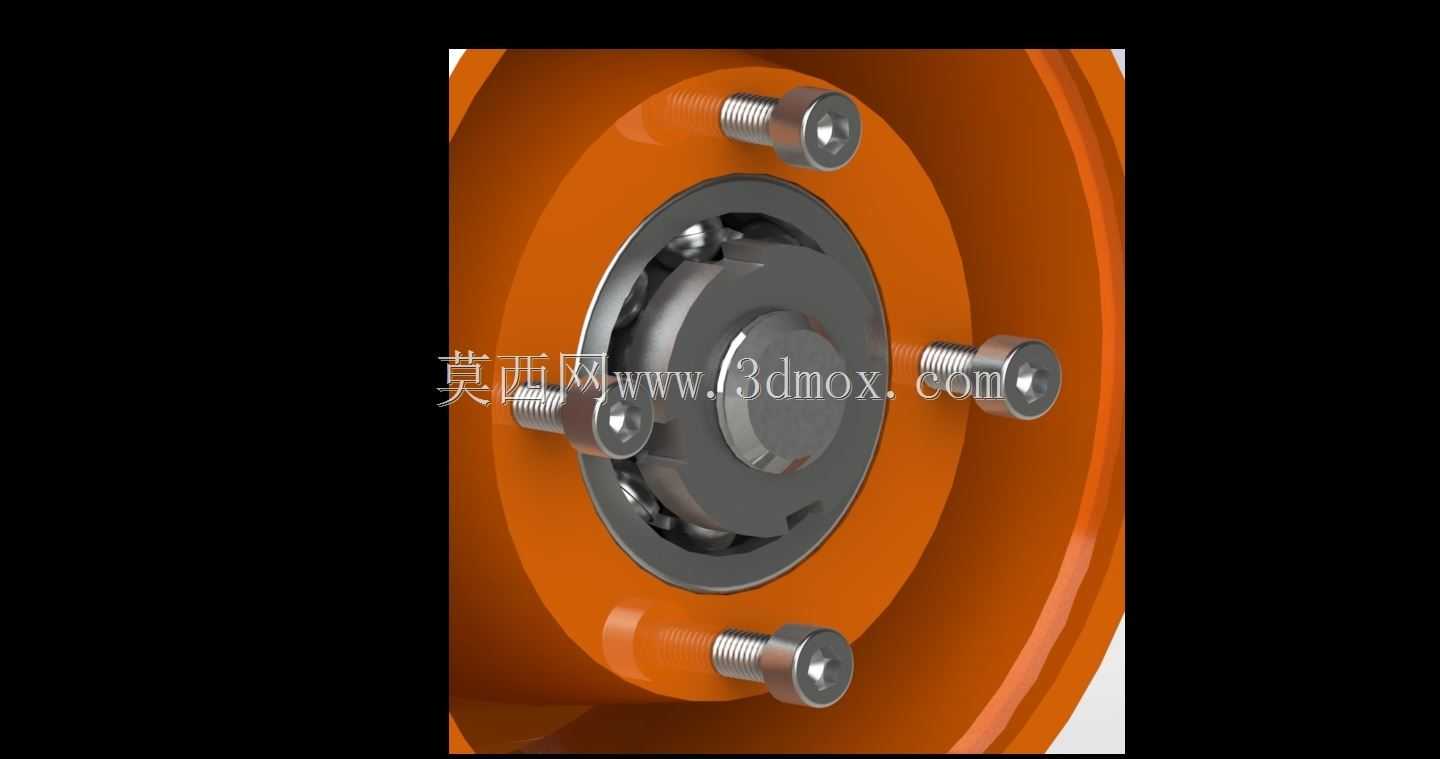

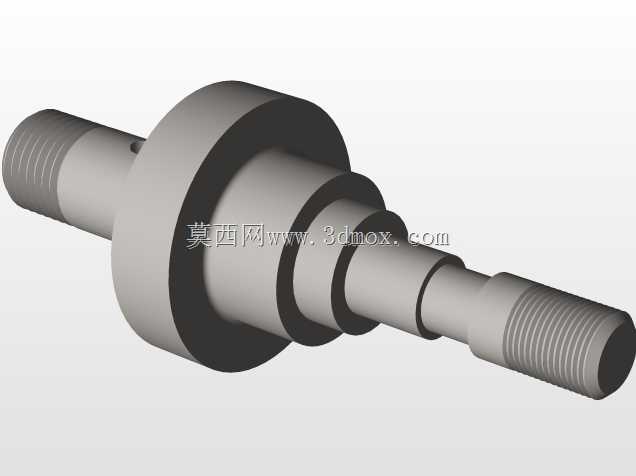

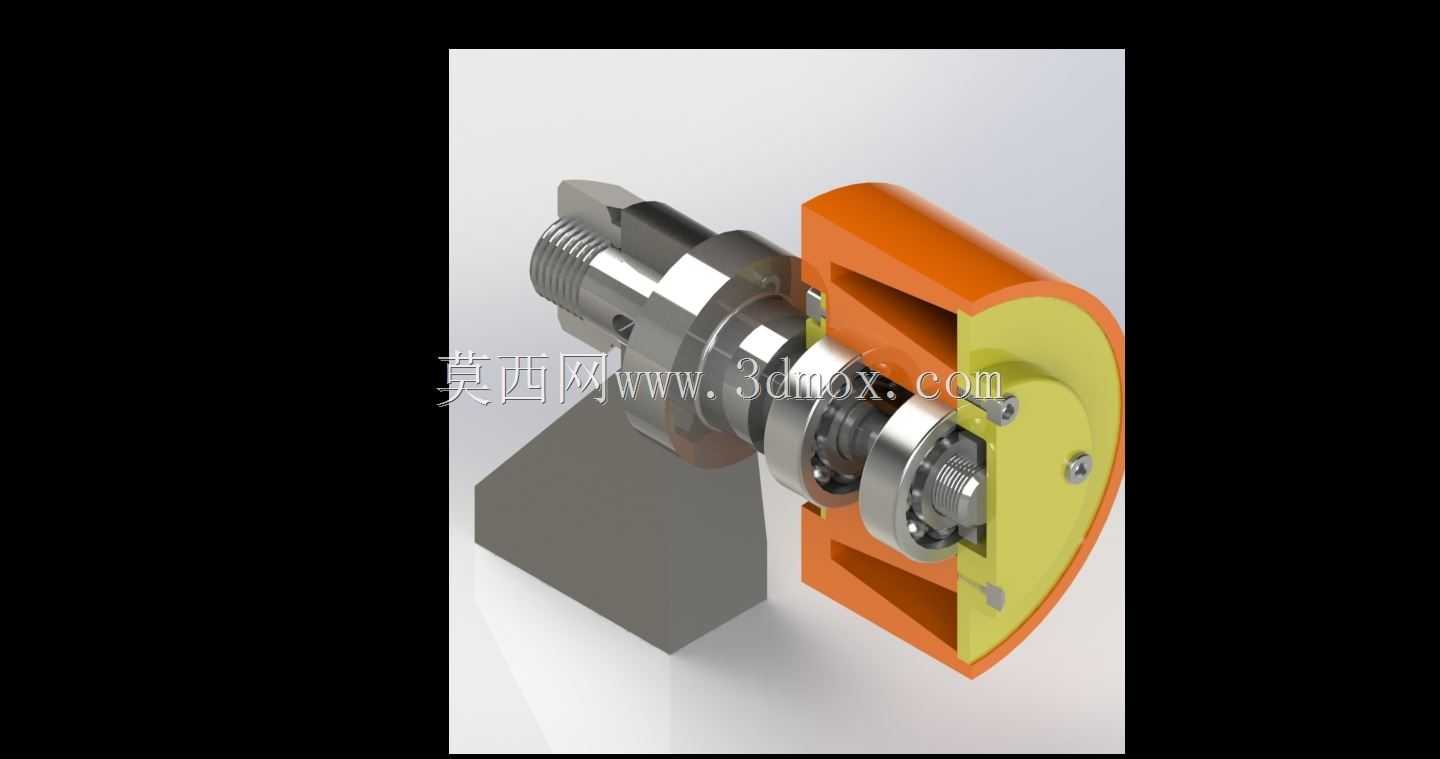

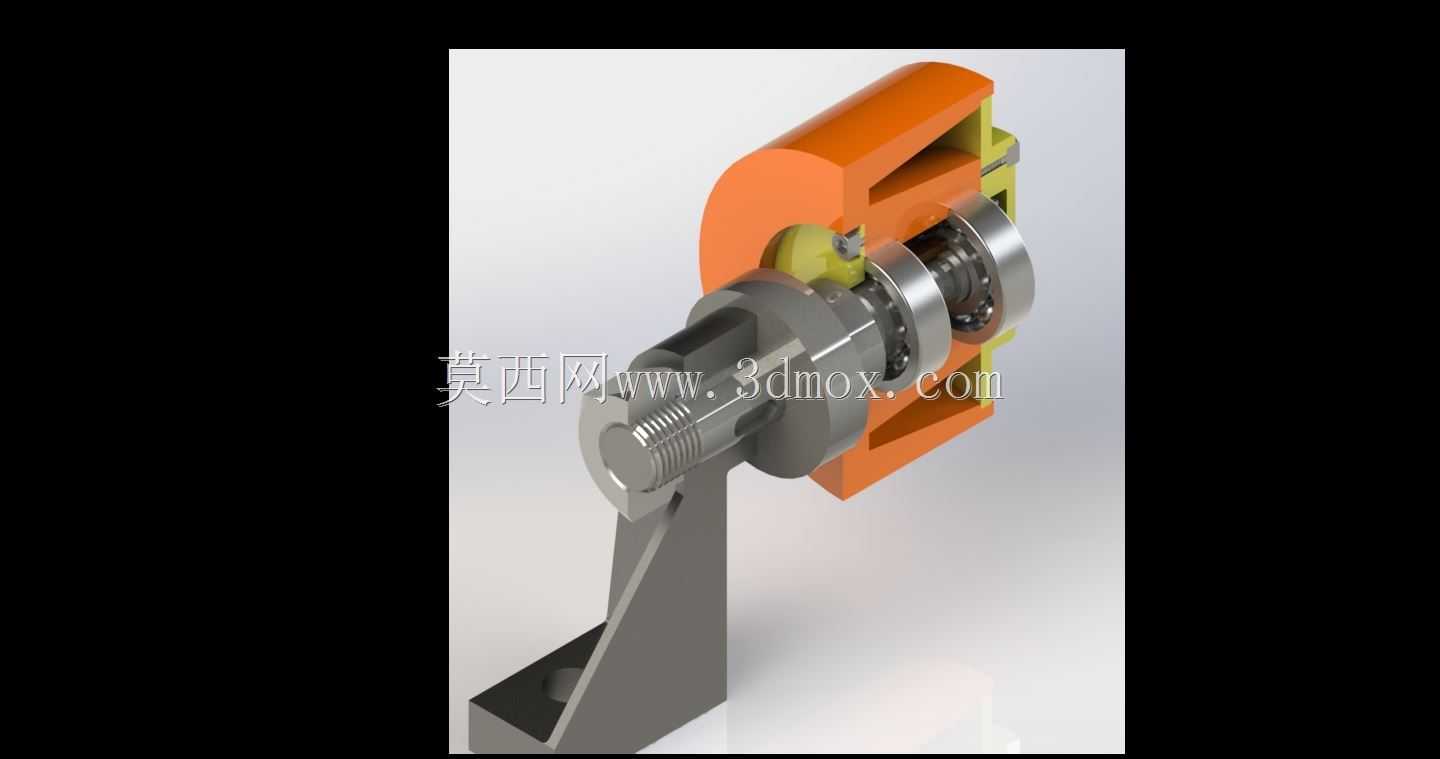

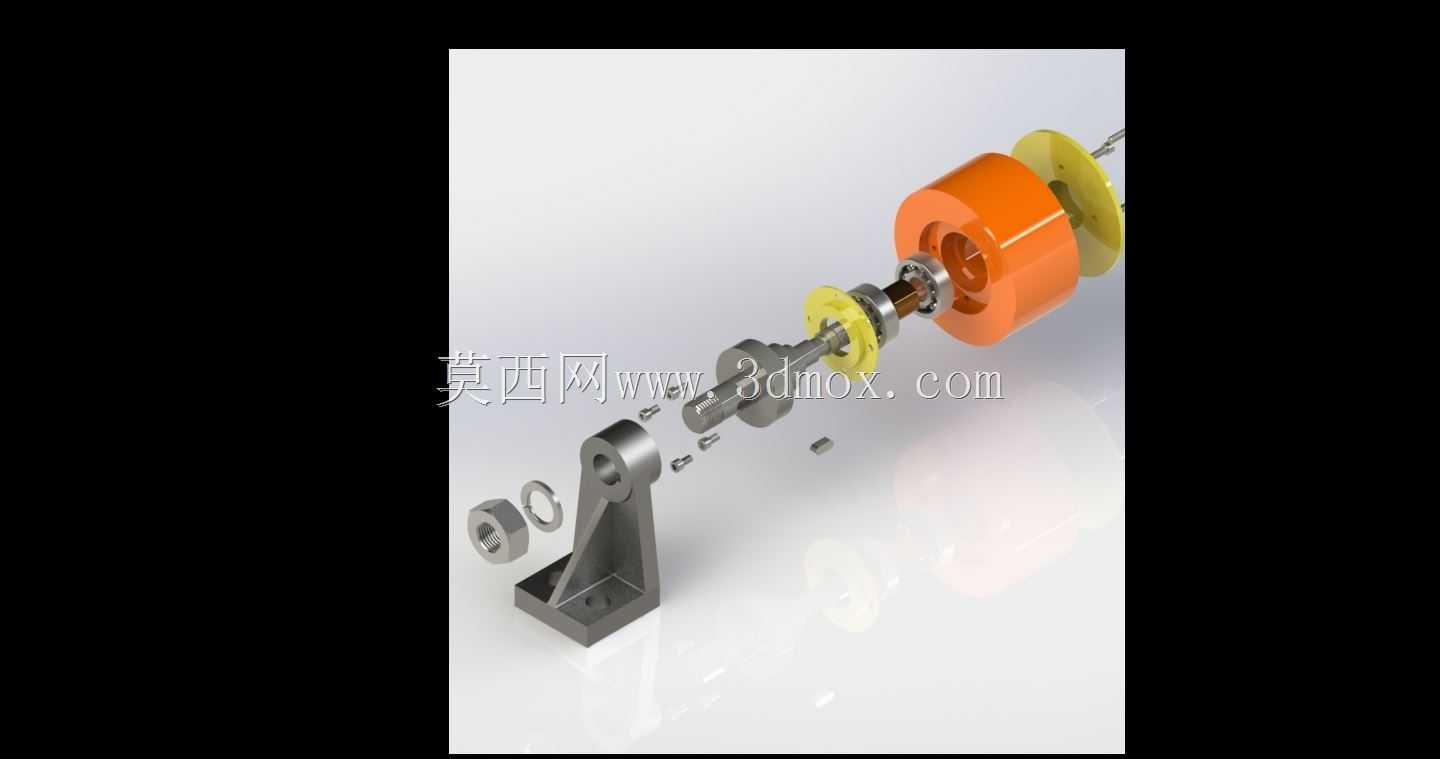

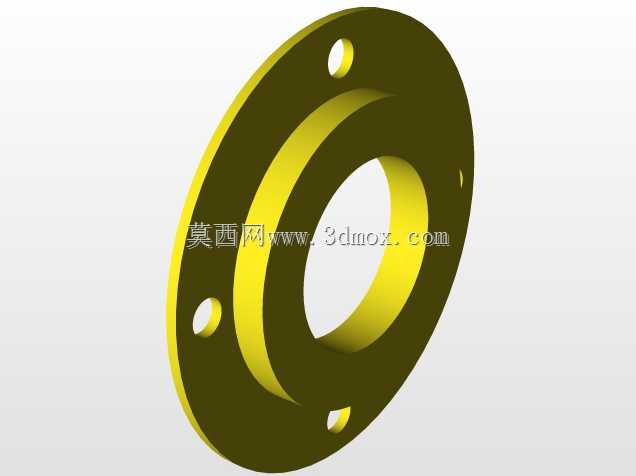

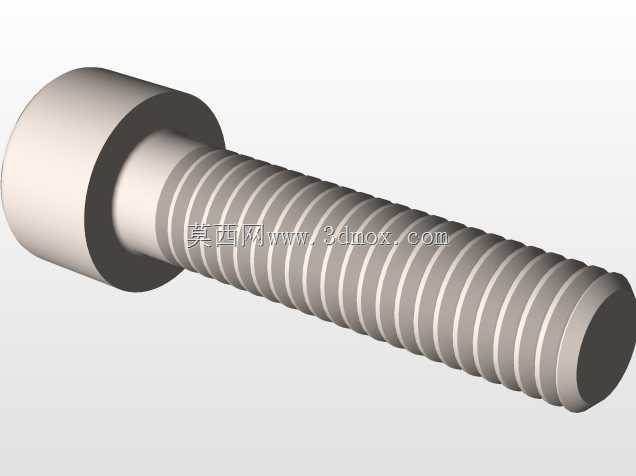

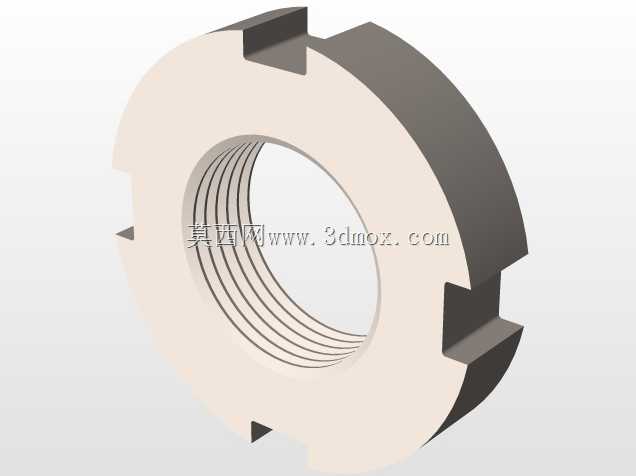

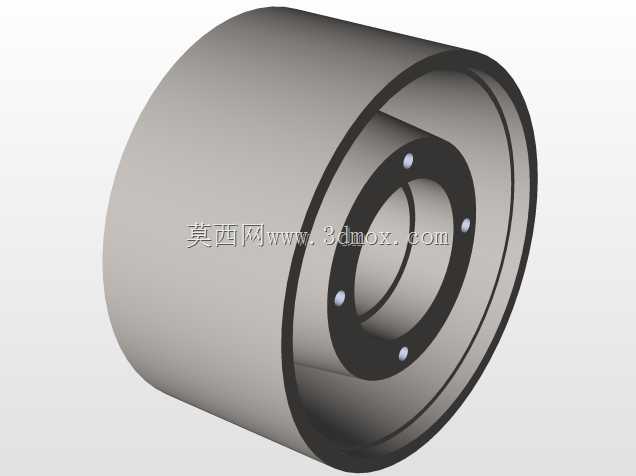

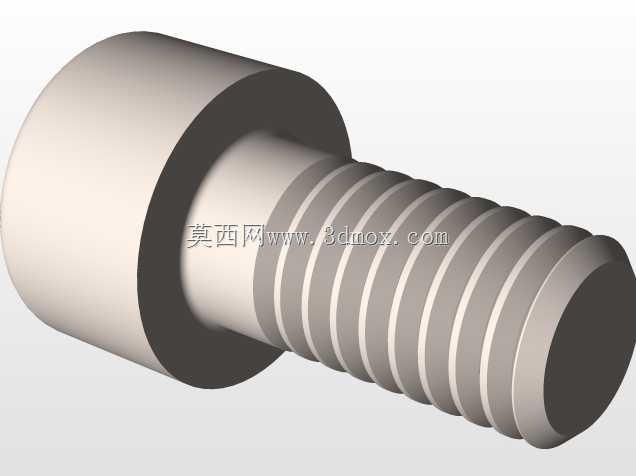

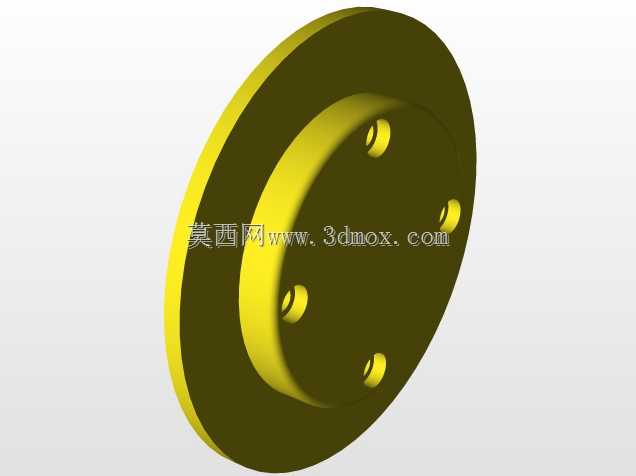

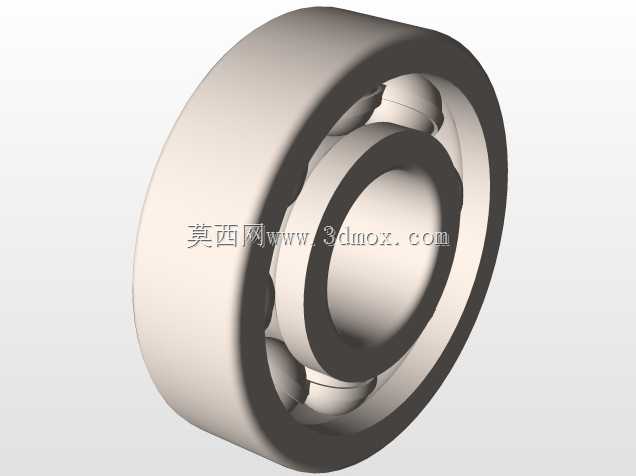

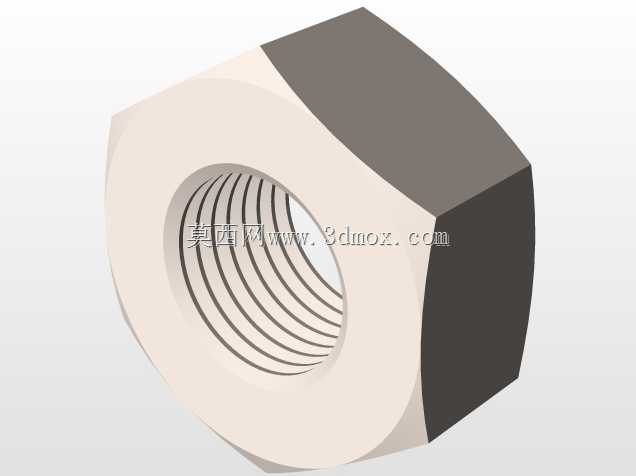

从结构设计逻辑来看，这个张紧轮采用了一体式立式安装支座，支座底部设计了两个对称的安装通孔，安装时可以直接通过螺栓固定在设备的安装基板上，不需要额外设计复杂的转接支架，能有效缩减设备传动部分的安装空间。支座主体采用L型弯折支撑结构，支撑臂向上延伸直接承托轮体转轴，转轴与支座之间做了同轴度定位设计，保证轮体旋转时的径向跳动量控制在合理范围内，避免轮体偏磨带体。轮体部分采用圆柱面设计，轮缘宽度适配常用宽度的传动带，轮体内部集成了转动副，转动过程中阻尼小，长期运行不会出现卡滞异响。

设计这类张紧轮的时候，首先要明确安装边界：支座底部的安装孔距需要匹配设备安装面的预留孔位，安装后轮体的中心高度要和主、从动带轮的带槽基准面齐平，避免带体出现偏角导致的异常磨损。轮体的外圆直径需要根据传动带的最小弯曲半径确定，直径过小会加剧带体的弯曲疲劳，直径过大则会增加整体结构重量，占用过多安装空间。实际选型安装时，要注意张紧轮的压入深度，张紧力过大会加剧带体和轮面的磨损，增加传动负载，张紧力不足则无法起到防打滑的作用，通常安装时会预留一定的调整余量，方便后期带体松弛后二次调整张紧度。另外轮体的支撑臂做了加强筋结构，能承受带体张紧后产生的反向推力，长期受力不会出现支撑臂变形偏移的问题，保证张紧状态的稳定性。
