立式螺旋施压气压机结构设计

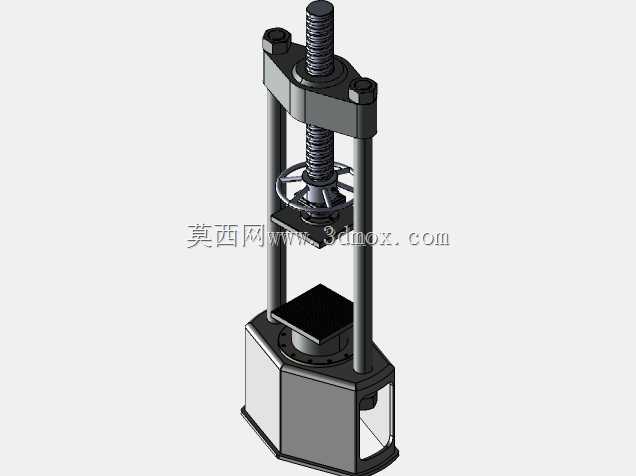

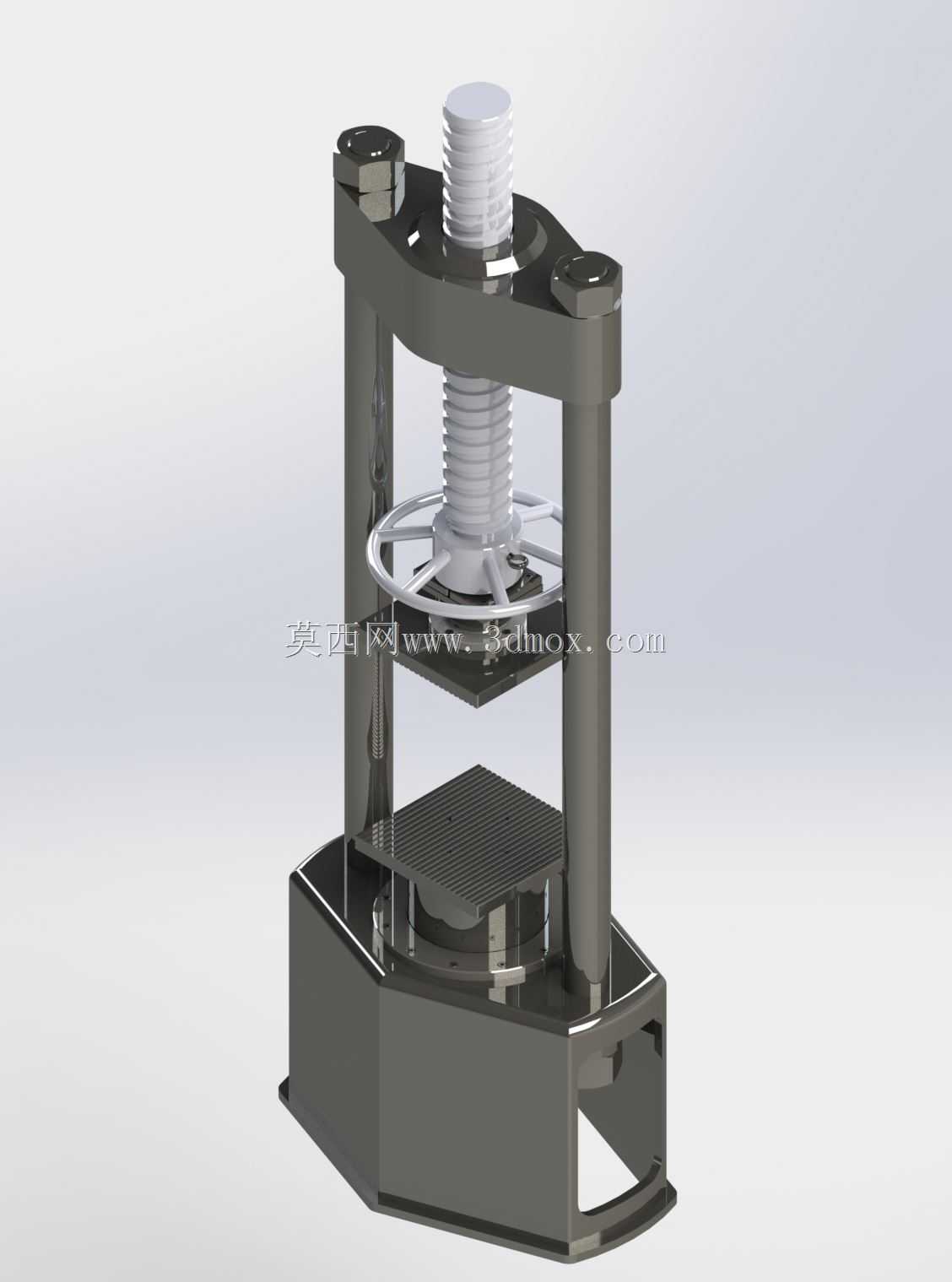

这款立式结构的施压设备，主要面向小载荷压装、试样压制、小型零部件压合类作业场景，在五金加工、实验室试样制备、电子元器件装配、小型橡塑件成型环节都有适配空间。从结构布局来看，设备采用双立柱支撑的框架式结构，两根圆柱立柱作为主要承载导向部件，上下两端分别连接顶部横梁与底部基座，整体受力路径沿立柱垂直传递，避免偏载带来的结构形变，这类框架结构在小吨位压力设备中应用广泛，优势在于加工难度低、装配同轴度易保证，日常维护时仅需定期检查立柱锁紧件的预紧力即可。顶部的螺旋施压组件是核心施力单元，采用梯形传动螺纹设计，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动过程中对中性更好，配合顶部的手轮结构，可手动微调压头下行距离，适配不同高度的待压工件，手轮轮辐做了镂空减重处理，操作时转动阻尼适中，不会出现施力过猛导致的工件压损问题。中部的压盘与底部工作台均做了平面度处理，工作台表面开设了防滑网格纹路，放置工件时可避免施压过程中工件滑移，压盘与螺旋副之间设置了推力轴承，转动手轮时压盘不会随螺杆同步转动，保证施压面与工件表面始终保持平行，减少压装过程中的切向力损伤工件。底部基座采用箱式焊接结构，内部设置了加强筋板，可抵消施压过程中的反向冲击力，基座底部预留了地脚安装孔位，可直接固定在混凝土工作台或者钢制工作架上，安装时需保证工作台面的水平度误差控制在0.1mm/m以内，避免长期偏载导致立柱弯曲变形。设计过程中，立柱与横梁、基座的连接采用过盈配合加锁紧螺母的固定方式，相比焊接连接，这种可拆卸结构更便于后期更换磨损的导向衬套，导向衬套采用铜基石墨自润滑材质，无需频繁加注润滑油即可保证立柱上下滑动的顺畅度，减少日常维护工作量。设备的压头行程预留了足够的调节空间，可适配不同高度的工装夹具，针对不同压装需求，还可在压盘位置更换定制压头，满足异形工件的压装作业。整体结构没有冗余设计，所有受力部件均经过载荷校核，在额定施压范围内不会出现结构屈服问题，框架的开口尺寸兼顾了工件取放的便利性与结构刚性，操作人员可从三个方向放置工件，适配流水线旁的定点压装作业，也可作为独立工位的压装设备使用。
