150升容积优化型液压储油装置结构设计

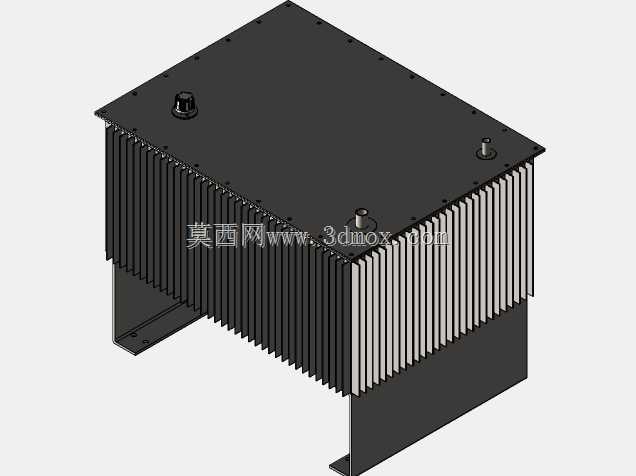

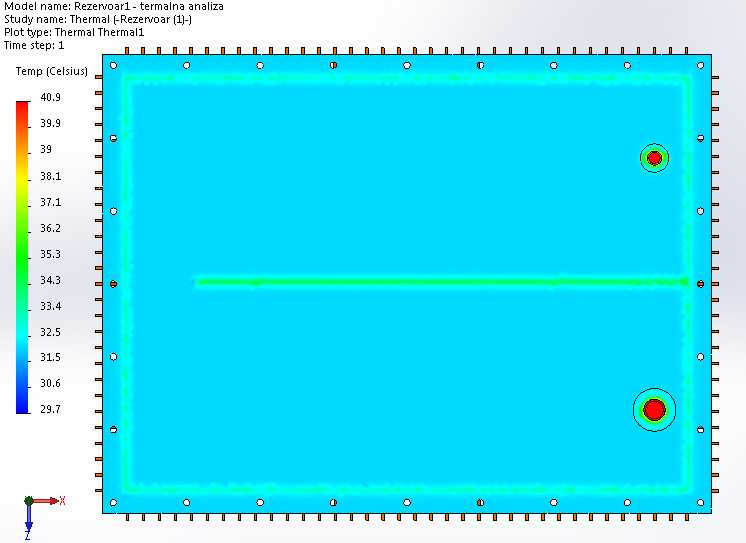

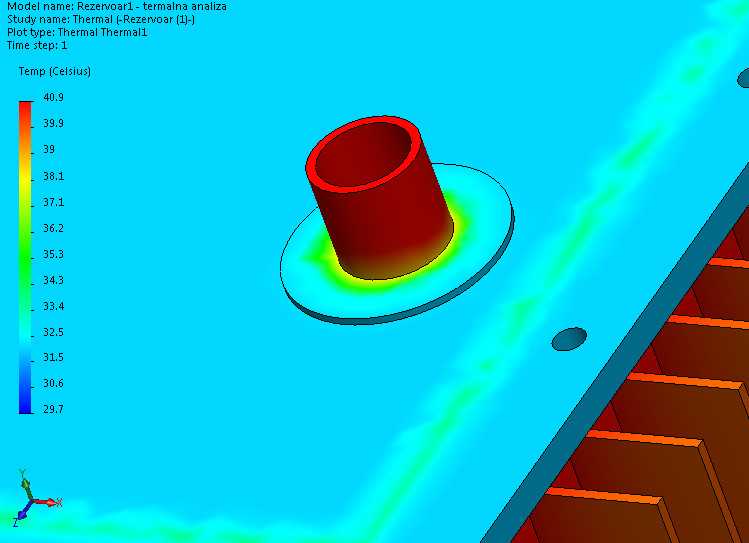

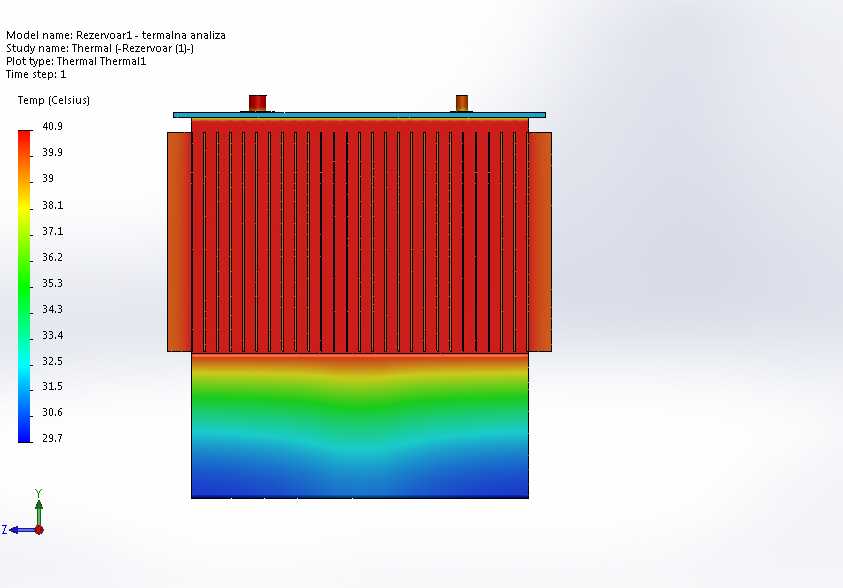

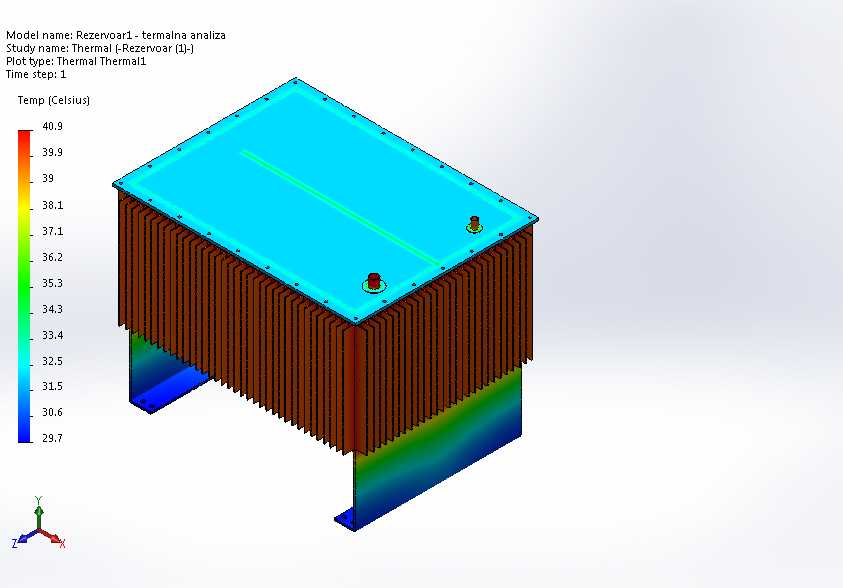

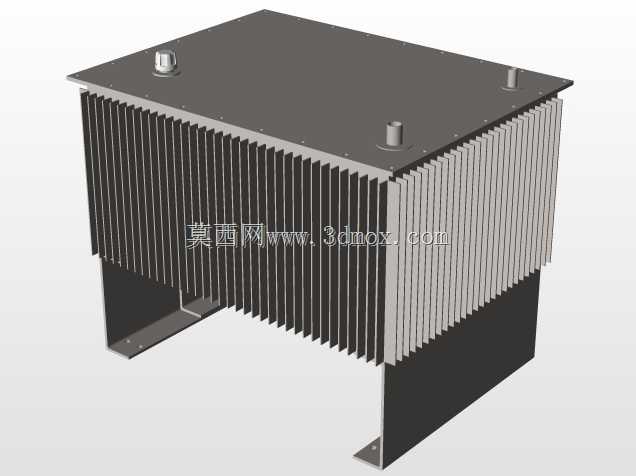

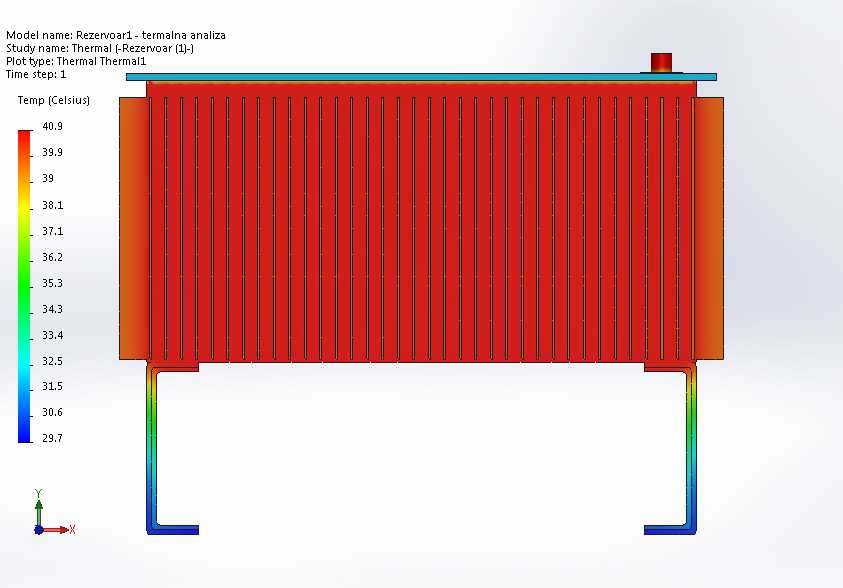

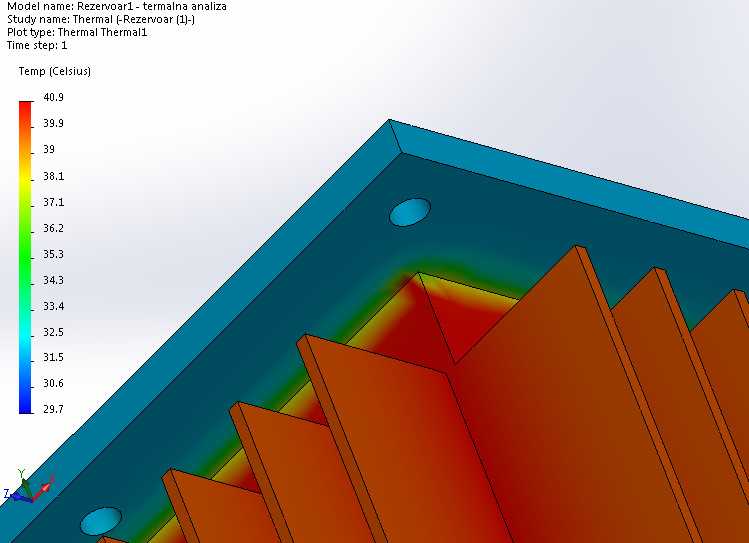

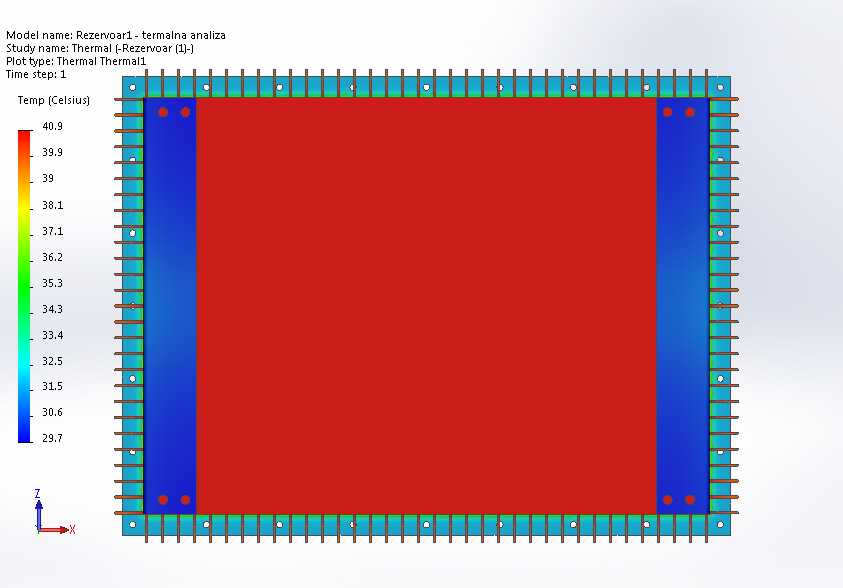

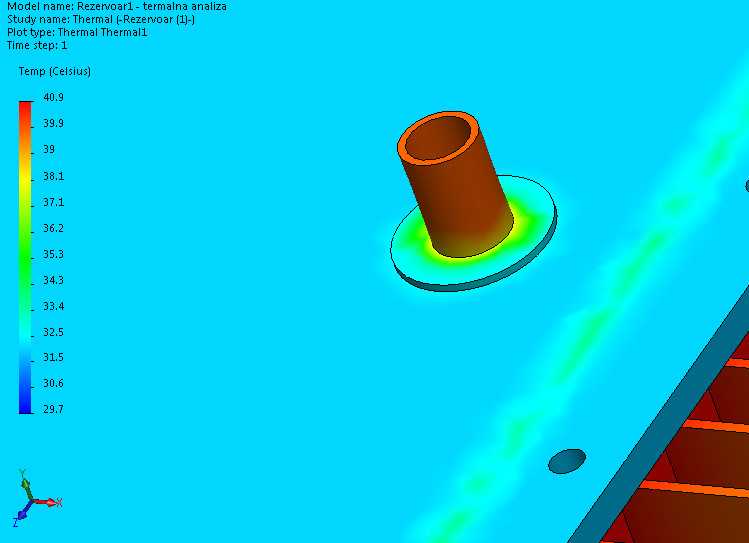

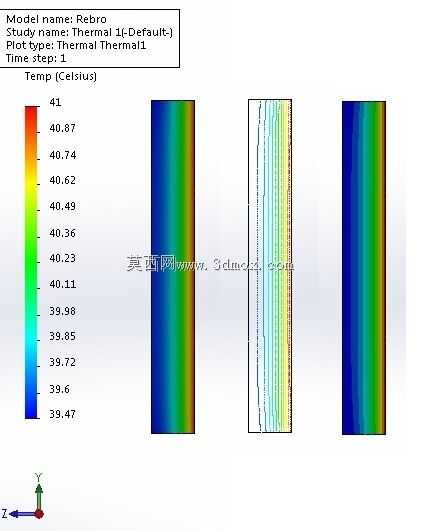

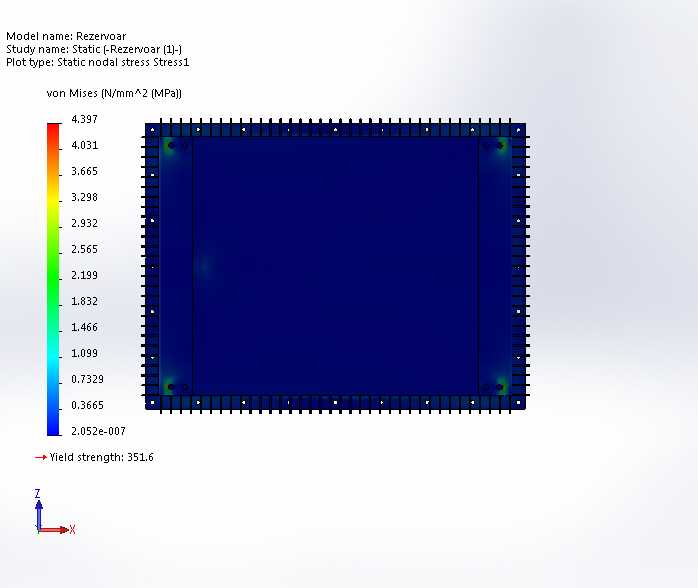

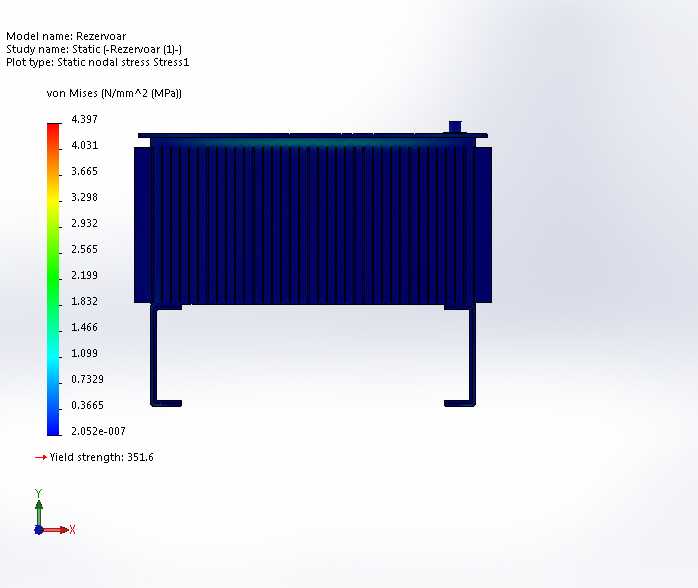

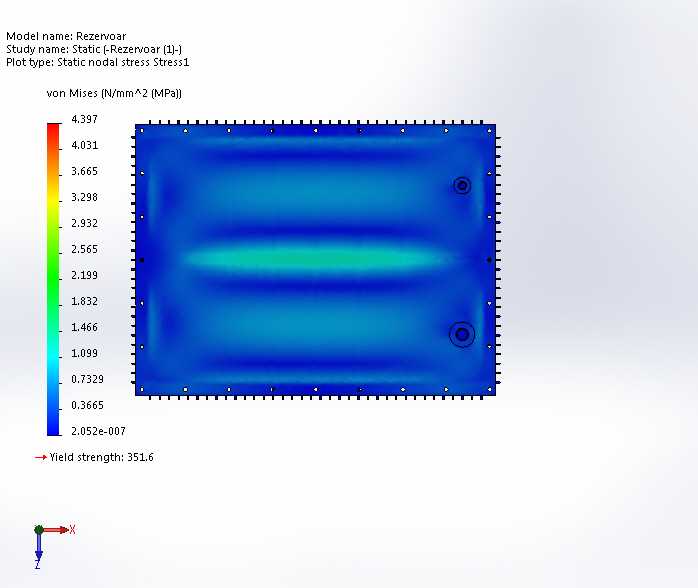

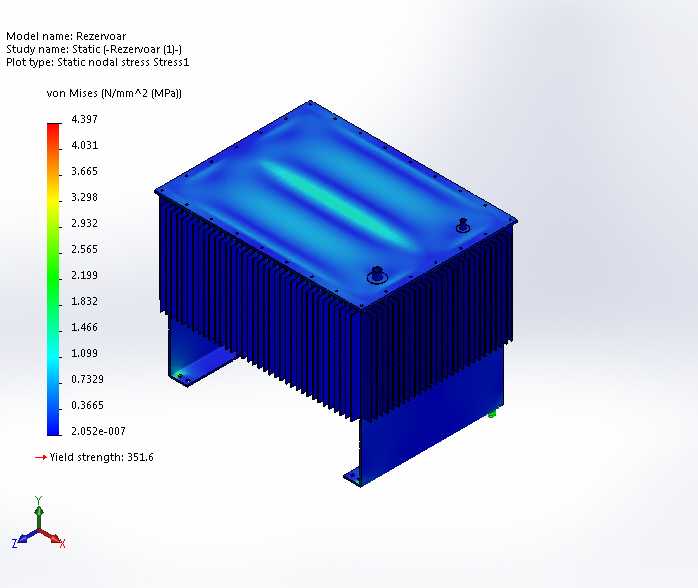

在工业液压系统的实际运行场景中，储油装置的性能直接决定整套液压回路的运行稳定性，这款优化设计的储油结构，针对常规储油箱散热效率不足、油液静置分层效果差的痛点做了针对性结构调整，150升的额定容积适配多数中型液压工作站、行走液压设备的油液循环需求。从结构设计逻辑来看，主体储油腔采用方正箱型结构，顶部采用整面法兰封板设计，封板上预留两个标准油口接口，分别承担注油、排气以及温度、液位传感器安装的功能，接口位置避开顶部加强筋的排布路径，避免后期管路安装出现干涉。箱体侧壁采用密集排布的散热翅片结构，区别于常规平板焊接油箱，翅片与箱体侧壁采用一体化折弯成型工艺，既提升了箱体整体的结构刚性，减少满油状态下箱体侧壁的鼓形变形量，又大幅增加了箱体与空气的接触换热面积，在连续大负载液压作业工况下，无需额外加装外置冷却器即可将液压油温度控制在合理工作区间，图中展示的热仿真结果也验证了这一结构的散热效果，满负载循环状态下箱体最高温度与最低温度差值控制在合理范围，不会出现局部油液过热变质的问题。箱体底部采用两个支腿式安装结构，支腿与箱体底部焊接位置做了圆弧过渡处理，减少应力集中带来的焊缝开裂风险，支腿上预留的安装孔位匹配通用液压站机架的安装孔距，安装时无需额外做转接支架，可直接通过螺栓固定在设备机架上，安装边界清晰，支腿的高度设计预留了足够的底部放油操作空间，后期更换油液时可直接在底部对接放油管路，无需额外抬升设备。在油液存储功能之外，该结构的内部腔体做了隔板优化设计，回油区与吸油区通过隔板分隔，延长油液在箱体内的循环路径，让回油携带的气泡、杂质有足够的时间上浮、沉降，避免杂质直接被吸入液压泵造成元件磨损，同时隔板的排布也进一步提升了箱体的抗形变能力，在运输、吊装过程中减少箱体的变形量。顶部封板采用整面螺栓压紧密封的结构，密封垫选用耐油橡胶材质，均匀排布的螺栓保证密封压力一致，不会出现局部渗漏的问题，日常维护时拆开顶部封板即可对箱体内部进行清理，操作便捷。这类储油结构可广泛应用在机床液压系统、工程液压设备、中小型液压试验台等场景，结构设计兼顾散热性能、结构强度与安装维护便利性，建模过程中对焊缝余量、安装公差、接口尺寸都做了符合行业标准的预留，可直接用于后续的工程出图与生产制造参考。
