重型自卸车货厢承载结构三维设计

　　在矿山剥离、基建土石方转运、散料短途接驳这类重载作业场景里，自卸车的货厢是直接承接物料冲击、承载整趟运输载荷的核心部件，其结构合理性直接决定车辆的出勤率、运维成本与作业安全系数。这套货厢结构在设计阶段优先匹配非公路重载工况的使用需求，整体采用高强度耐磨钢板作为主承载板材，厢体侧板采用竖向加强筋与横向压型结合的结构形式，避免长期装载大块矿石、硬质岩土时出现侧板鼓胀变形的问题。

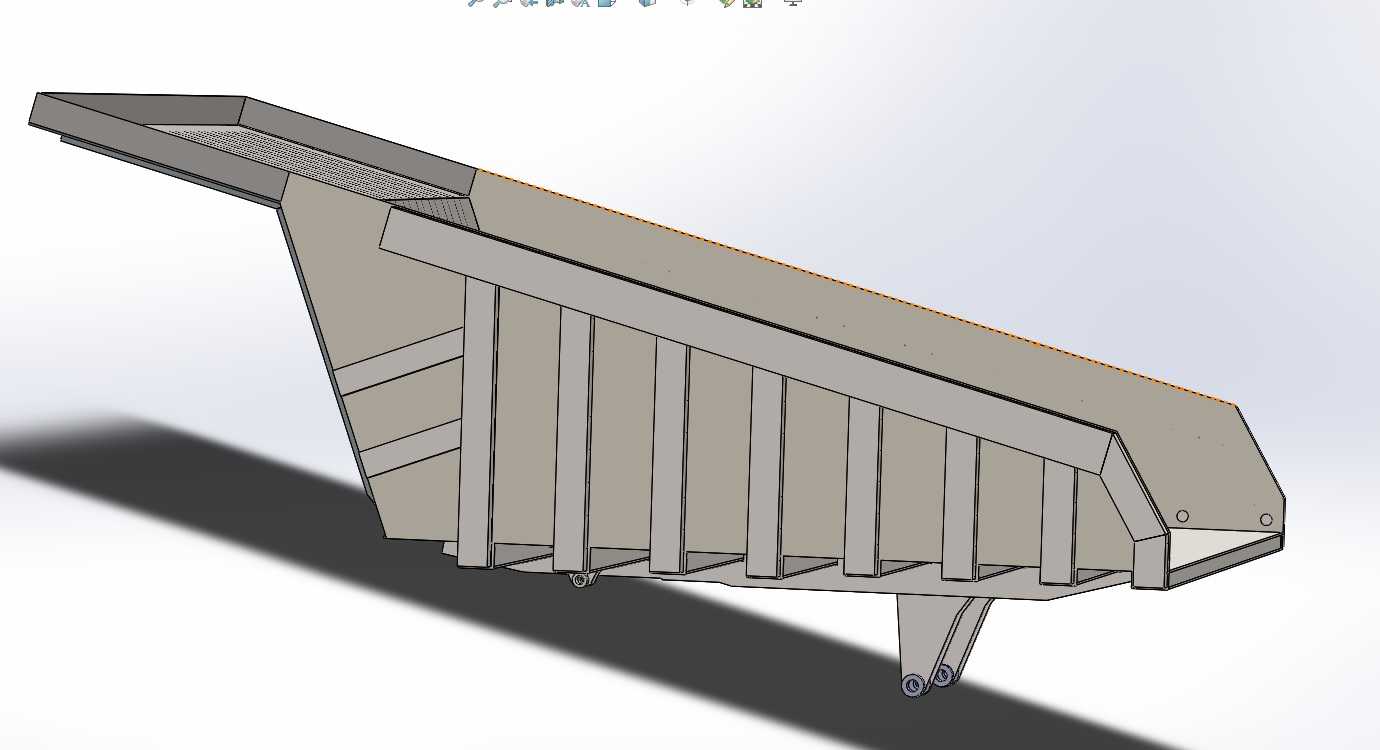

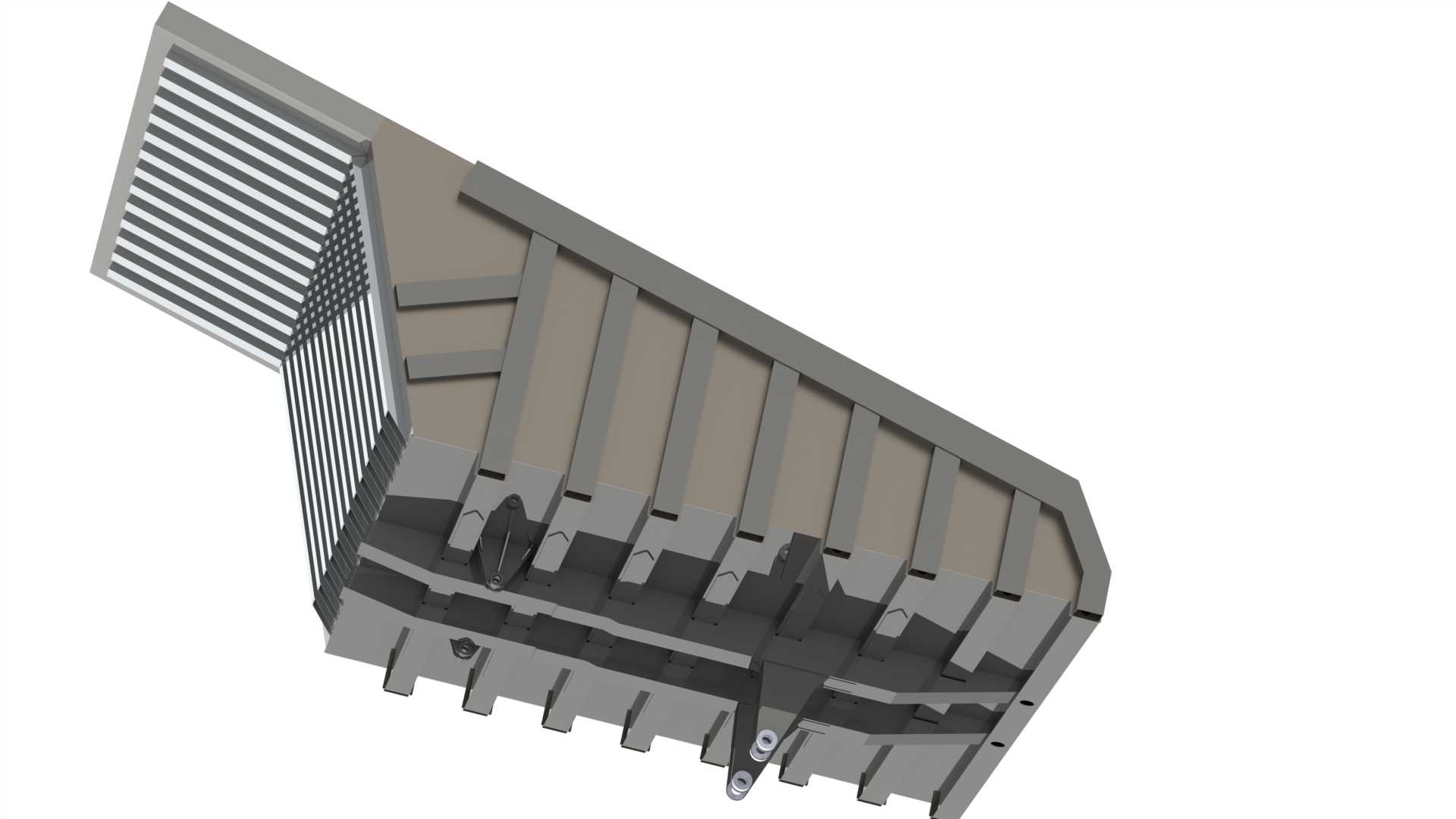

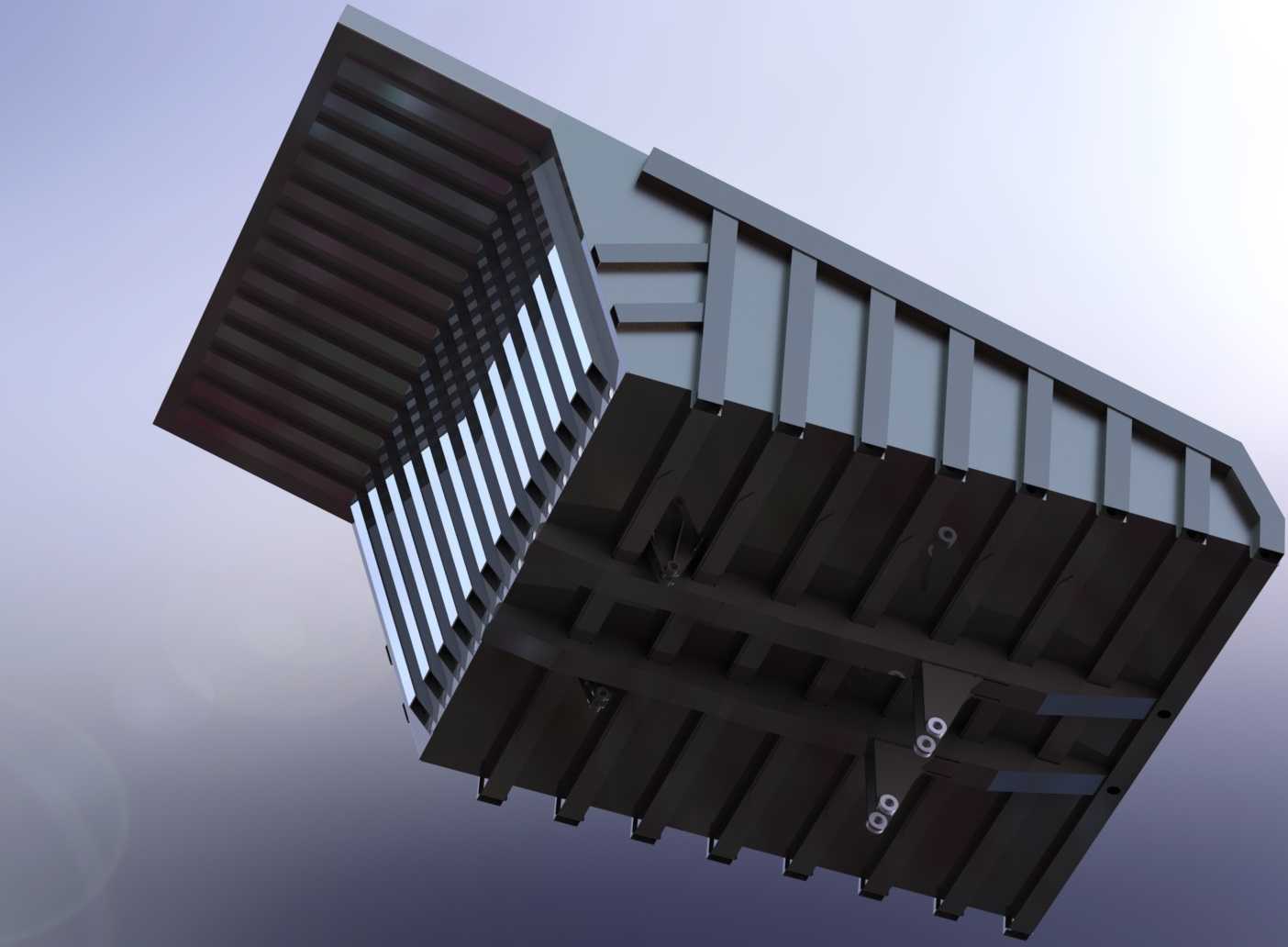

　　从结构布局来看，货厢底板采用双层叠焊结构，上层直接接触物料的区域选用高硬度耐磨板材，下层为整体承载的主结构梁框架，底板下方沿车辆行驶方向布置多道纵向主纵梁，横向间隔设置贯通式横梁，所有梁体连接位置均采用满焊工艺，同时在举升支座连接区域做了局部加厚处理，分散举升作业时的集中应力，避免支座位置出现焊缝撕裂的问题。货厢前部的前板设计为带倾斜角度的挡料结构，上沿设置向外延伸的挡边，防止车辆行驶在颠簸路面时物料向前洒落撞击驾驶室，前板内侧同样布置横竖交错的加强筋，匹配装载大块物料时的正面冲击载荷。侧板与底板的连接位置采用圆弧过渡结构，既可以减少物料残留，降低卸货时的卡料概率，也能避免直角位置的应力集中，减少长期使用后的焊缝开裂风险。

　　货厢尾部的铰接结构与尾门锁紧机构做了集成化设计，尾门在举升卸货时可依靠自重自动开启，回落时自动锁紧，不需要额外设置手动操作机构，适配高频次的装卸作业节奏。在安装边界的设计上，货厢底部的纵梁安装孔位完全匹配对应吨位自卸车的副车架定位尺寸，举升支座的连接孔位与多级液压举升缸的安装尺寸完全对齐，不需要额外做改装适配即可直接完成装配。设计过程中针对不同区域的受力特性做了差异化的板材厚度匹配，比如底板中部受物料冲击最频繁的区域厚度最大，侧板上沿受载荷较小的区域适当减薄，在保证整体结构强度满足额定载荷1.5倍过载测试要求的前提下，尽可能降低厢体自重，提升车辆的有效装载质量。

　　针对卸货时的物料滑落特性，底板的倾斜角度做了反复校核，保证举升到最大角度时，粘性较强的湿土、矿粉类物料也能完全滑落，不会出现积料导致的载荷偏载问题。侧板的外侧加强筋采用不等距布置，在靠近底板的受力集中区域加密筋条间距，上沿区域适当放大筋条间距，平衡结构强度与自重控制的需求。货厢的所有外露边棱都做了圆角钝化处理，避免作业过程中尖锐边角对操作人员造成磕碰伤害，同时在厢体前部设置了爬梯安装位，方便人员定期检查厢体焊缝、清理残留物料。这套结构在建模过程中所有焊接位置都预留了合理的焊接收缩余量，避免实际生产焊接完成后出现尺寸超差，导致无法与底盘装配的问题，所有梁体的折弯圆角都匹配对应板材厚度的最小折弯半径，保证加工时不会出现板材开裂的问题。
