管壳式换热设备流体温度场仿真结构

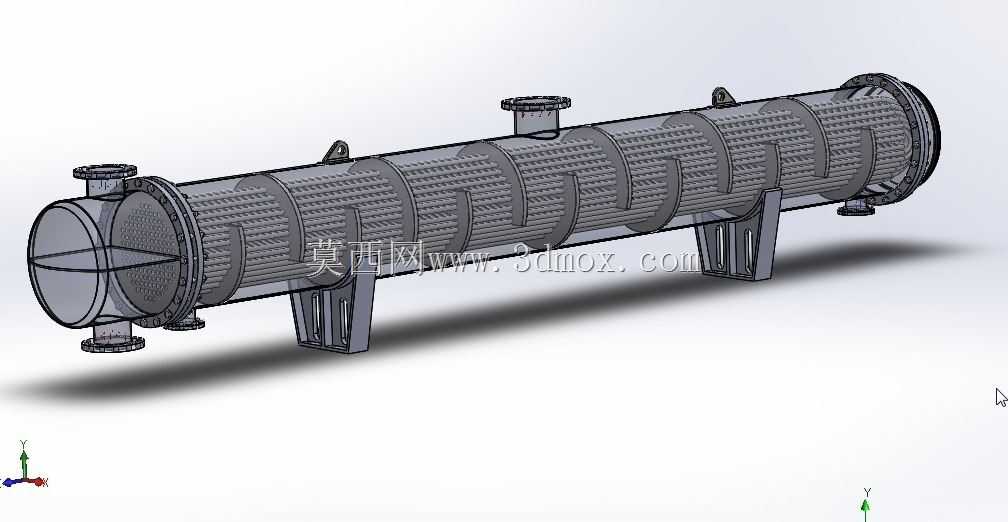

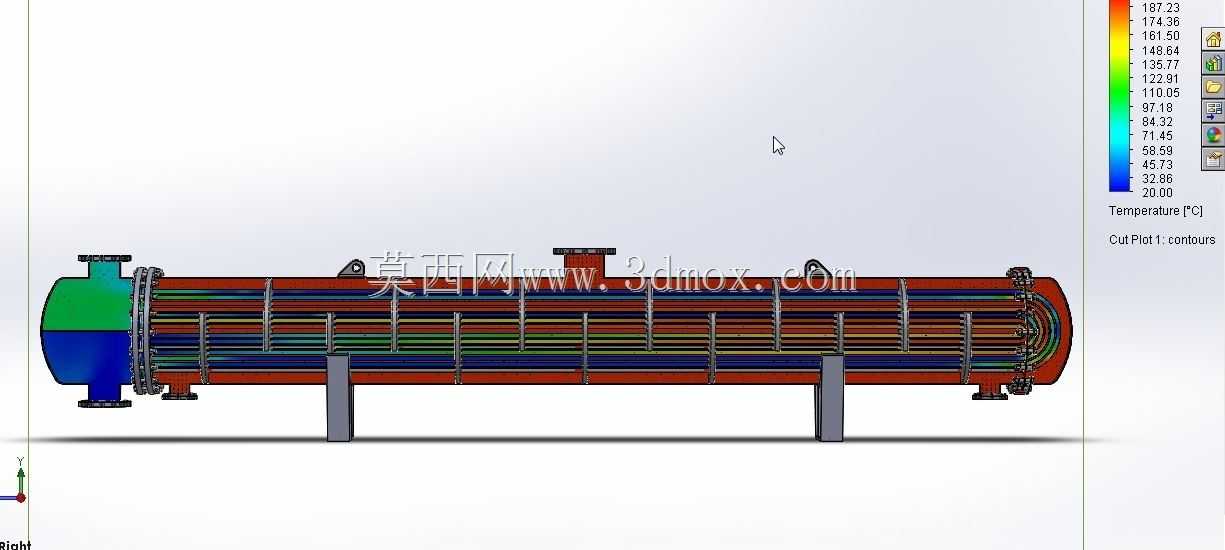

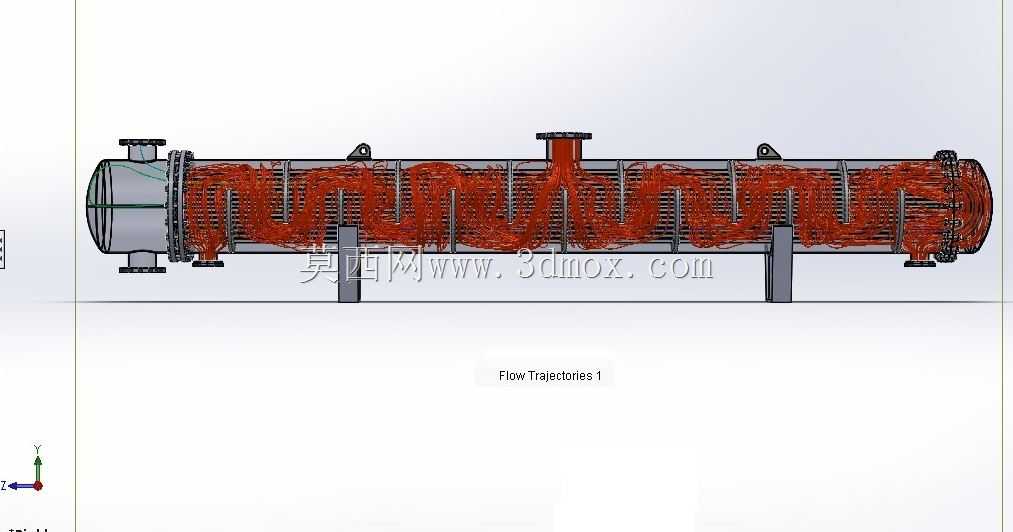

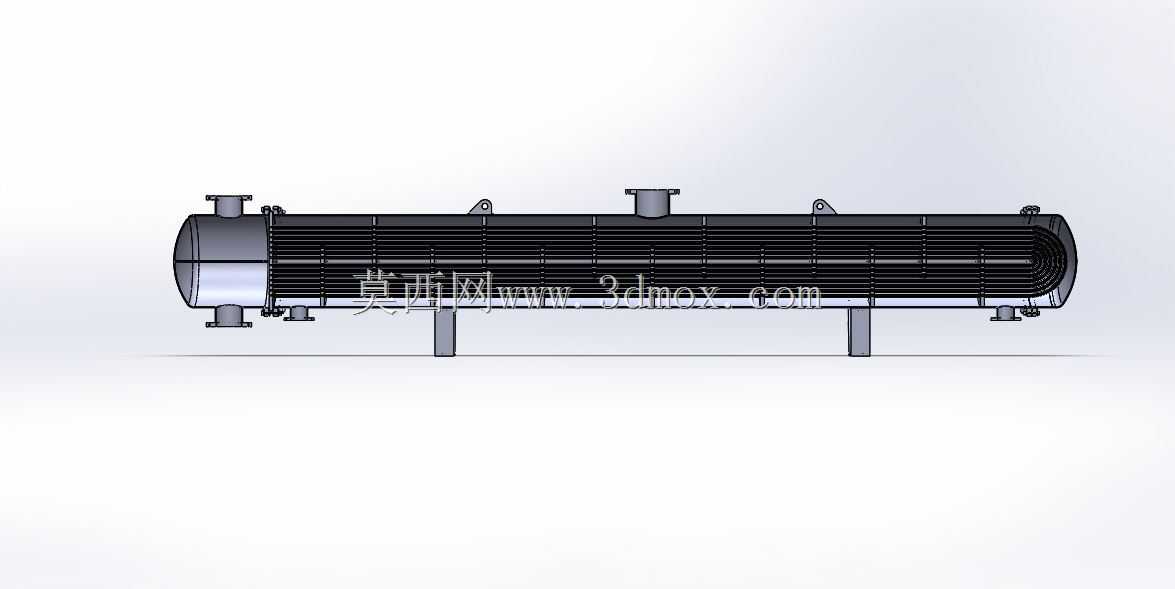

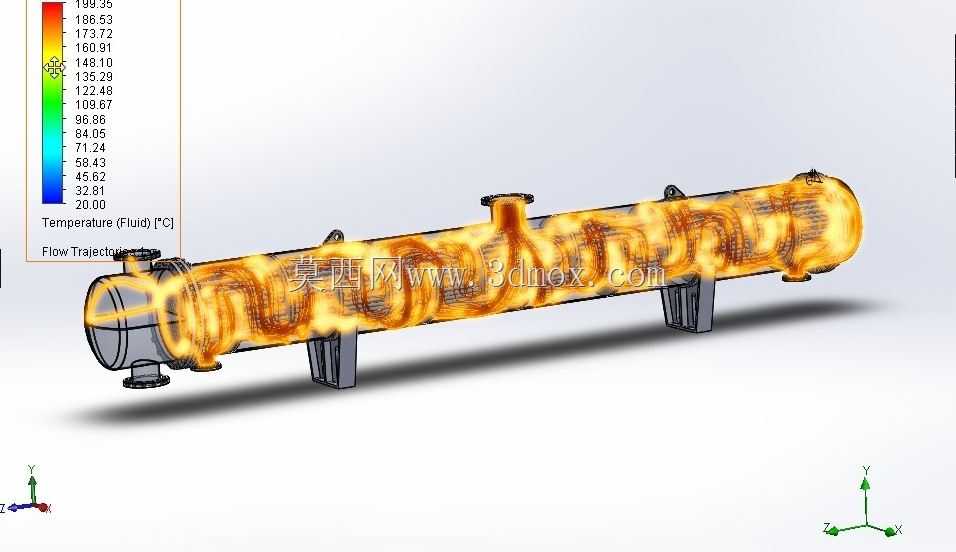

在化工、暖通、能源动力等工业场景中，管壳式结构的换热设备是实现不同流体间热量传递的核心通用装置，这套三维结构完整还原了固定管板式换热器的实体构造，同时附带了壳程流体的温度场分布仿真结果，能为结构设计、性能校核环节提供直观的参考依据。从实际工程应用来看，这类设备常被用于工艺介质的冷却、加热、冷凝、余热回收环节，比如化工生产中反应釜出料的降温、供暖系统的汽水换热、电厂冷凝系统的热量置换，适配的工况压力、温度覆盖范围较广，是工业换热场景中应用占比最高的结构形式之一。整套结构的设计逻辑围绕传热效率与结构可靠性两个核心维度展开，壳程内部设置的折流板结构，一方面可以支撑内部管束，避免长跨度换热管在流体冲击下产生振动变形，另一方面可以引导壳程流体呈错流状态流动，延长流体在壳程的停留路径，提升湍流程度，减少换热死区，强化整体传热效果。从结构边界来看，设备采用卧式安装形式，底部设置的两个鞍式支座是核心安装承载部件，安装时需要根据支座的间距预留对应的设备基础位置，同时要兼顾两端管箱的检修空间，满足抽芯检修、管束更换的操作距离要求；筒体上设置的多个接管分别对应壳程流体的进出口、管程流体的进出口，接管的法兰端面尺寸、伸出长度都符合常规管道配管的设计规范，能直接对接同压力等级的工业管道。图中呈现的温度场云图，直观展示了壳程流体在流动过程中的温度分布变化，高温流体从壳程入口进入后，在折流板的引导下横向冲刷换热管束，热量通过管壁传递给管程内的冷流体，沿流动方向流体温度逐步降低，云图的温度梯度分布也能直观反映出不同位置的传热效率差异，比如折流板缺口处流体流速快，传热系数更高，而靠近筒体壁面的区域流速偏低，温度变化相对平缓，这类仿真结果能帮助设计人员快速识别结构优化点，比如调整折流板的间距、缺口高度，或是调整管束的排布方式，进一步平衡传热效率与壳程的流体阻力损失。在结构细节上，两端的管板与筒体、换热管采用焊接连接，保证承压边界的密封可靠性，管箱部分的分程结构可以实现管程流体的多程流动，进一步提升管程侧的换热效率，设备外部的吊耳结构满足安装、检修过程中的吊装需求，所有外部结构的尺寸都预留了足够的保温层安装空间，适配高温或低温工况下的保温施工要求。
