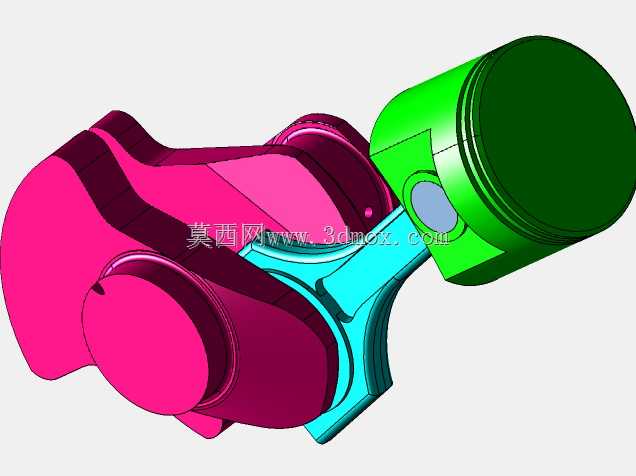

内燃机曲柄活塞联动运动结构演示

这套曲柄活塞联动结构，是往复式内燃机核心的动力转换单元，日常在乘用车发动机、小型通用汽油机、农用机械动力端都能见到它的身影，核心作用是把燃料燃烧产生的直线往复推力，转化为曲轴端的旋转扭矩向外输出，是整套动力设备实现动力输出的核心执行部件。

设计阶段首先要敲定的是活塞的行程参数，这直接决定了整套结构的安装边界：活塞顶面到曲轴回转中心的最远、最近距离差值就是工作行程，这个数值要和缸体的深度尺寸完全匹配，预留出燃烧室的压缩余隙，避免活塞上行到上止点时碰撞气门或者缸盖平面。活塞本体采用裙部带微锥的结构设计，冷态装配时裙部尺寸略大于活塞头部，工作受热膨胀后能保证整体圆柱度，避免在缸筒内出现卡滞；活塞销孔的位置做了偏心处理，偏移方向朝向主承压侧，能大幅降低活塞换向时对缸壁的敲击噪音，提升运转平顺性。

连杆部分采用变截面工字梁结构，在保证足够抗弯、抗扭强度的前提下尽可能降低往复运动质量，减少曲轴运转时的惯性载荷；连杆大头采用剖分式设计，和曲轴曲柄销的配合面要做高精度研磨，保证运转时的配合间隙稳定，避免高速工况下出现烧瓦故障。曲轴的曲柄配重块是设计时的重点，每块配重的质心位置都要经过动平衡校核，抵消活塞、连杆往复运动产生的一阶、二阶惯性力，减少整套动力设备运转时的振动传递。

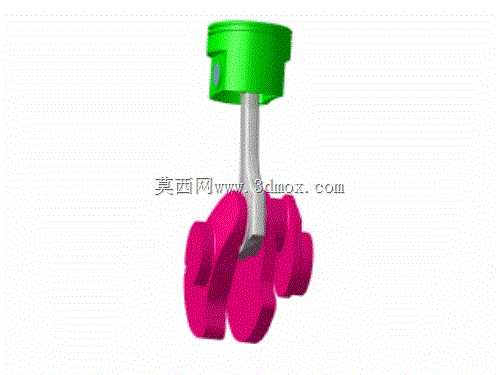

实际装配时要注意活塞环的开口错位角度，三道活塞环的开口要相互错开120度，避免开口对齐导致缸压泄漏；连杆螺栓要按照规定扭矩分三次对称拧紧，避免连杆盖受力不均出现变形。这套结构的运动逻辑完全复刻实际设备的运转状态，活塞在上止点到下止点的往复过程中，通过连杆带动曲柄做整周回转，能直观展示不同曲轴转角下活塞的位置变化、连杆的摆角范围，不管是用于机构运动原理教学，还是作为内燃机整机设计时的核心子系统参考，都能清晰呈现动力转换的完整过程，帮助设计人员快速校核运动干涉、确认安装空间尺寸，避免后续整机布局时出现结构冲突。
