翅片管式风冷换热装置结构设计

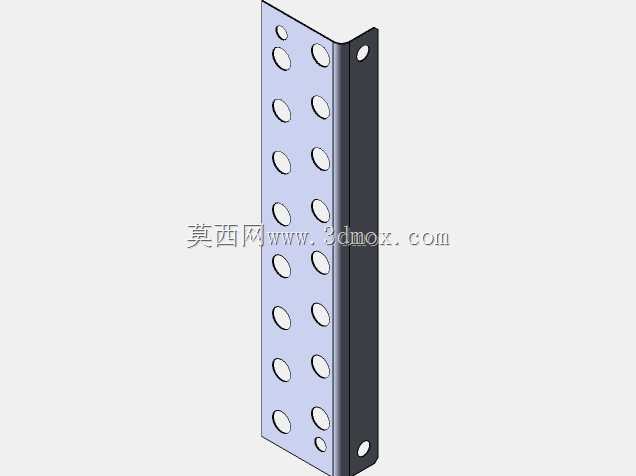

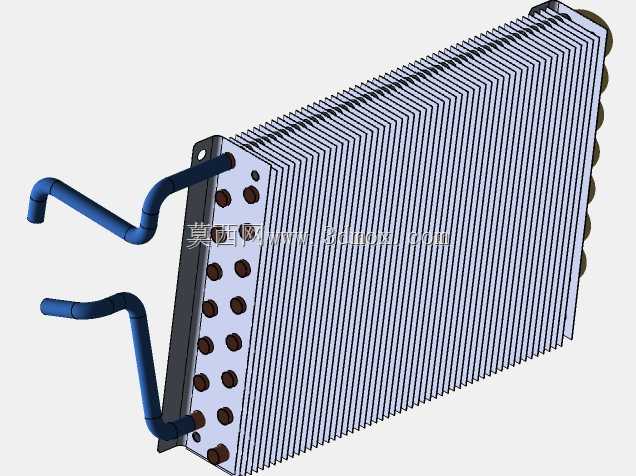

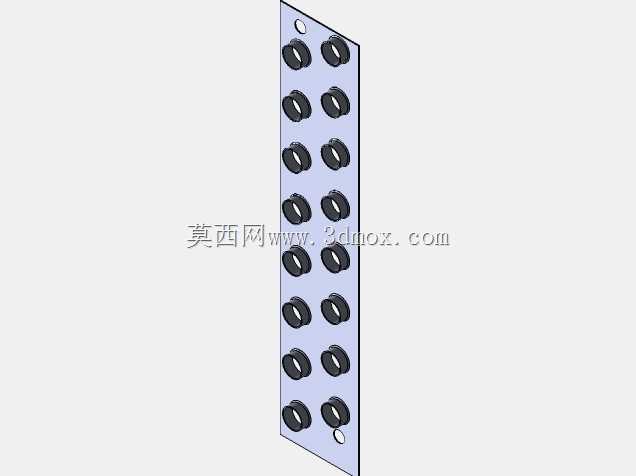

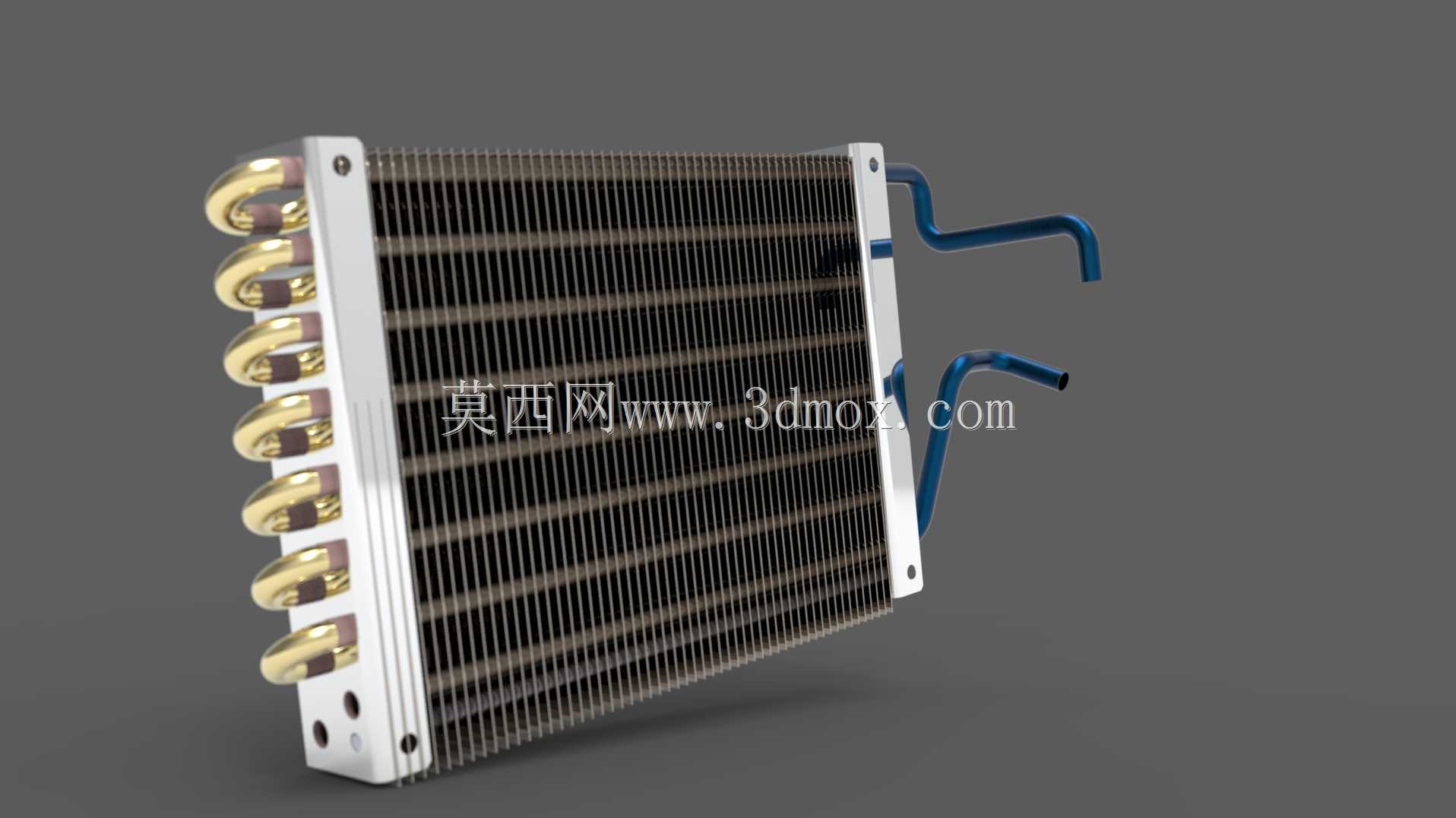

这类翅片管式换热结构是制冷、暖通、工业散热场景里应用极广的核心部件，日常接触的商用冷柜冷凝端、小型工业设备冷却回路、中央空调末端散热单元里，都能见到同结构产品的身影。它的核心作用是通过管壁与翅片的扩展换热面，实现管内流通冷媒与外部空气之间的热量传递，当作为冷凝器使用时，管内高温高压冷媒通过管壁将热量传导至密集排布的铝制翅片，再由流经翅片间隙的空气将热量带走，完成冷媒的冷凝液化过程；作为蒸发器使用时则反向传递热量，吸收流经翅片空气的热量实现制冷降温。从结构设计逻辑来看，该换热组件采用铜管串铝翅片的经典组合，铜管选用小直径薄壁光管，弯制后形成多流程的流通回路，端部通过U型弯头连接形成连续流道，这种设计既保证了冷媒在管内的流速处于合理区间，提升管内换热系数，也能通过多回路布置降低管程阻力，适配不同流量的冷媒循环需求。翅片采用连续冲压的铝箔薄片，通过机械胀管工艺与铜管实现紧密贴合，消除接触热阻，翅片表面做平直无开窗设计，虽然换热效率略低于开窗翅片，但风阻更低、不易积灰，更适配灰尘较多、维护频次低的工业使用场景。安装边界上，该换热组件两侧设置有带安装孔的金属端板，端板同时承担固定翅片组、预留安装位的作用，安装时可通过端板上的通孔直接固定在设备机架上，进出冷媒的连接管从端板侧方伸出，采用标准管径的弯管结构，预留了足够的管路连接操作空间，无需额外调整管路走向即可对接系统回路。整体外形为规整长方体结构，厚度方向尺寸紧凑，可适配设备内部狭窄的安装空间，翅片排布间距经过匹配设计，在保证换热面积充足的前提下，兼顾了通风量与风阻平衡，适配常规轴流风机的风压参数，无需选用高风压风机即可满足散热风量需求。结构设计上充分考虑了量产加工的工艺性，铜管弯制、翅片冲压、胀管固定、端板装配等工序都可通过常规加工设备完成，无需特殊定制工装，生产良率高、成本可控，同时整体结构刚性充足，运输与安装过程中不易出现翅片倒伏、管路变形的问题，能适应不同工况下的长期使用需求。
