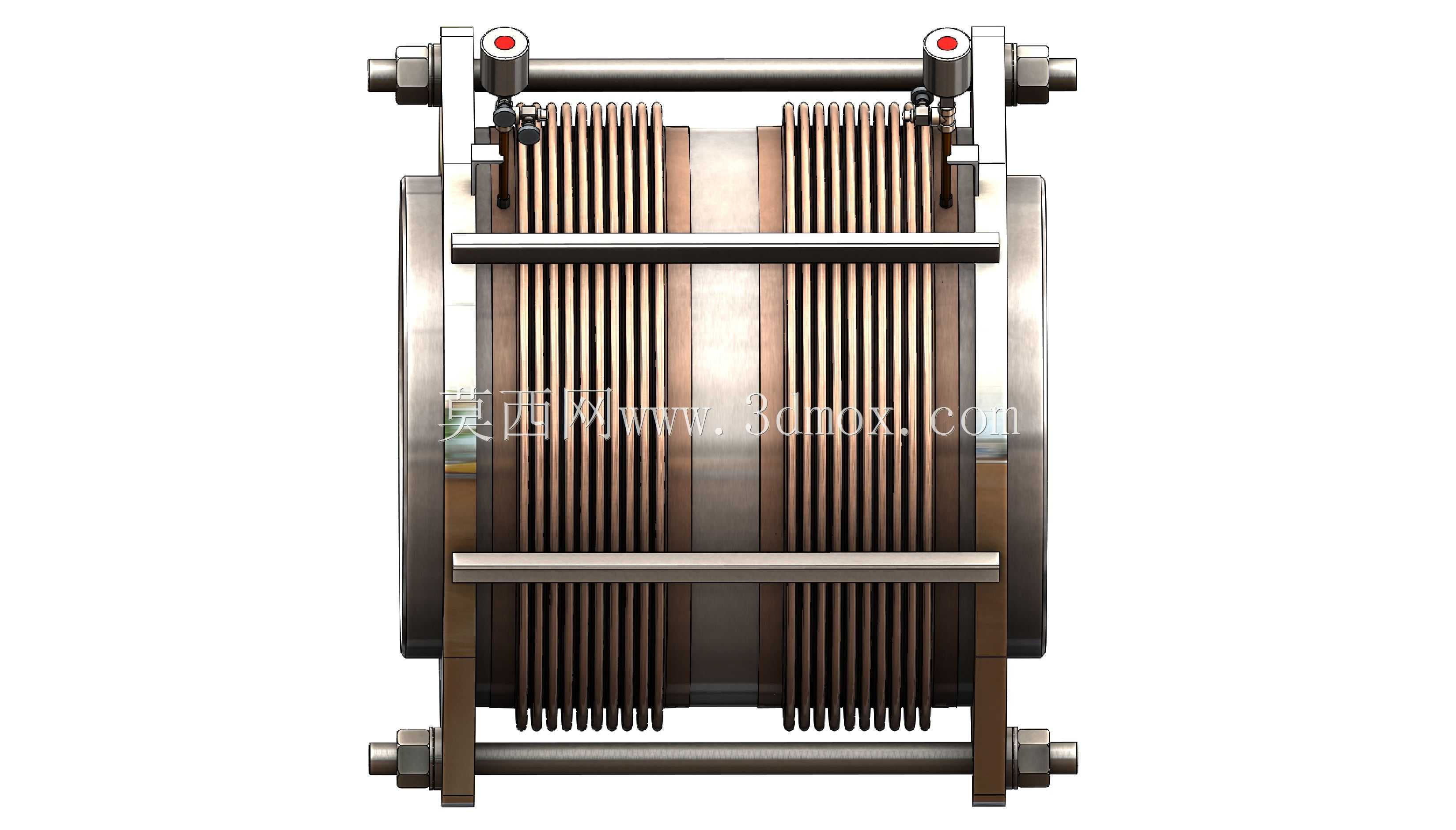

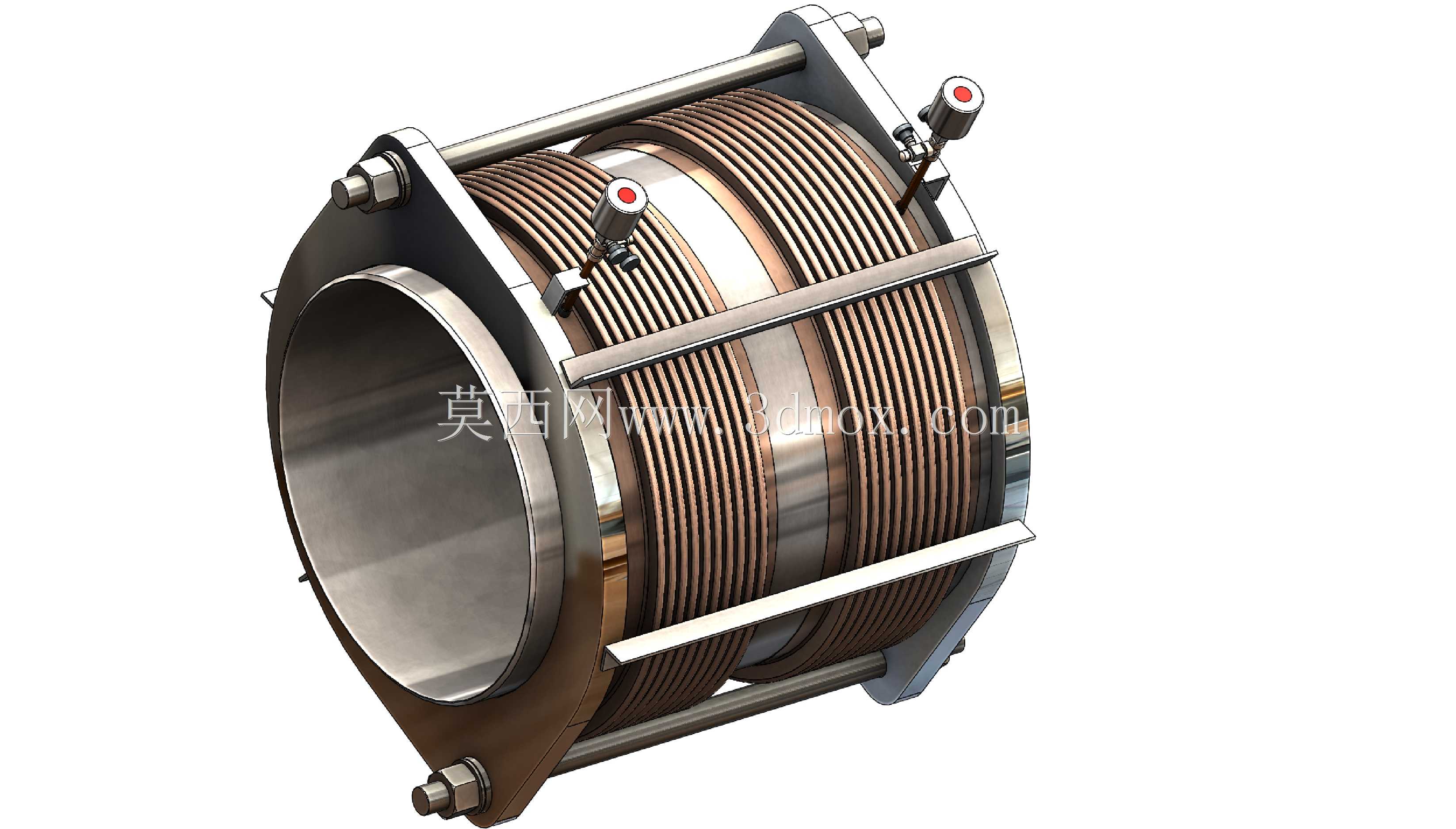

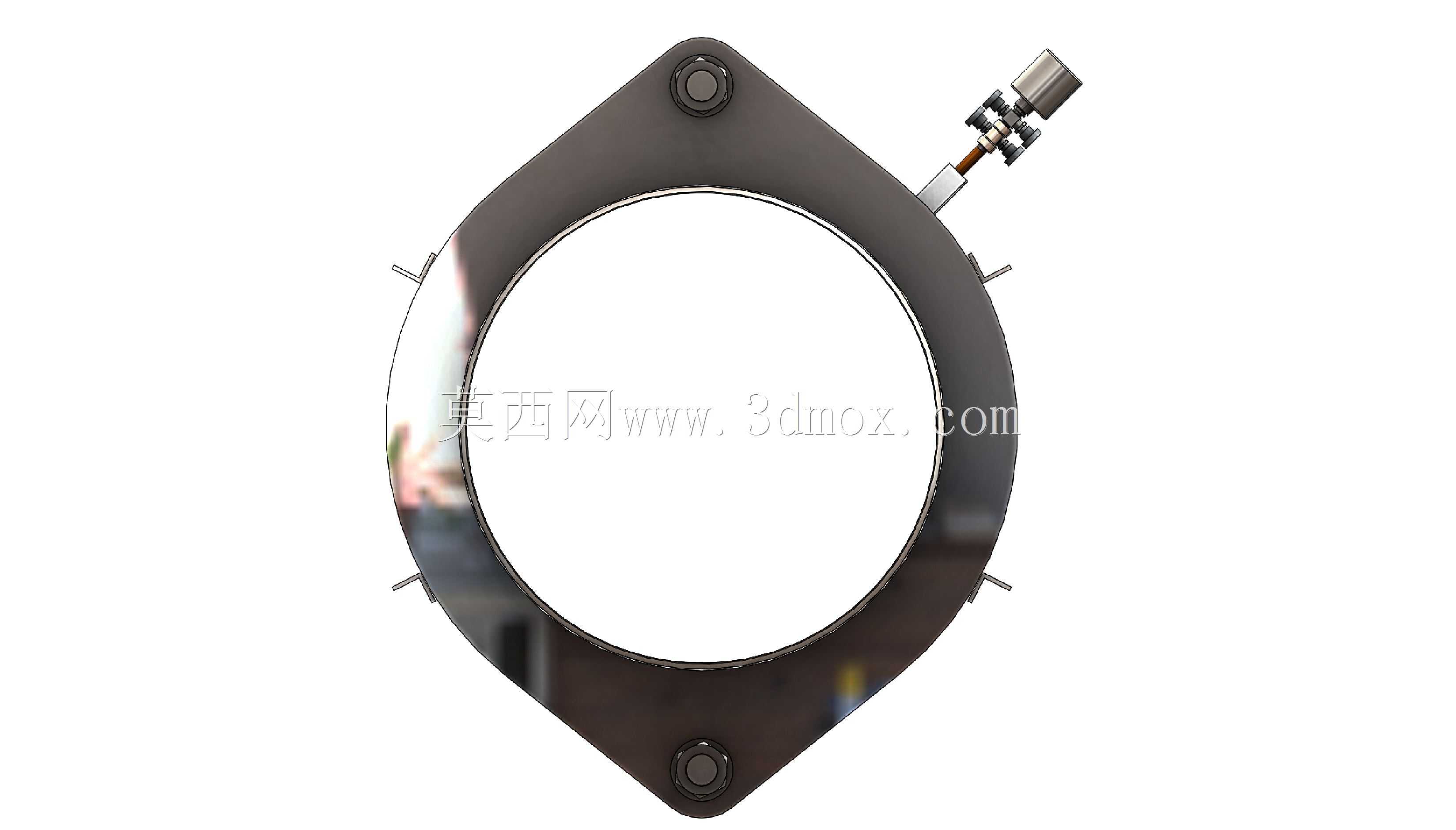

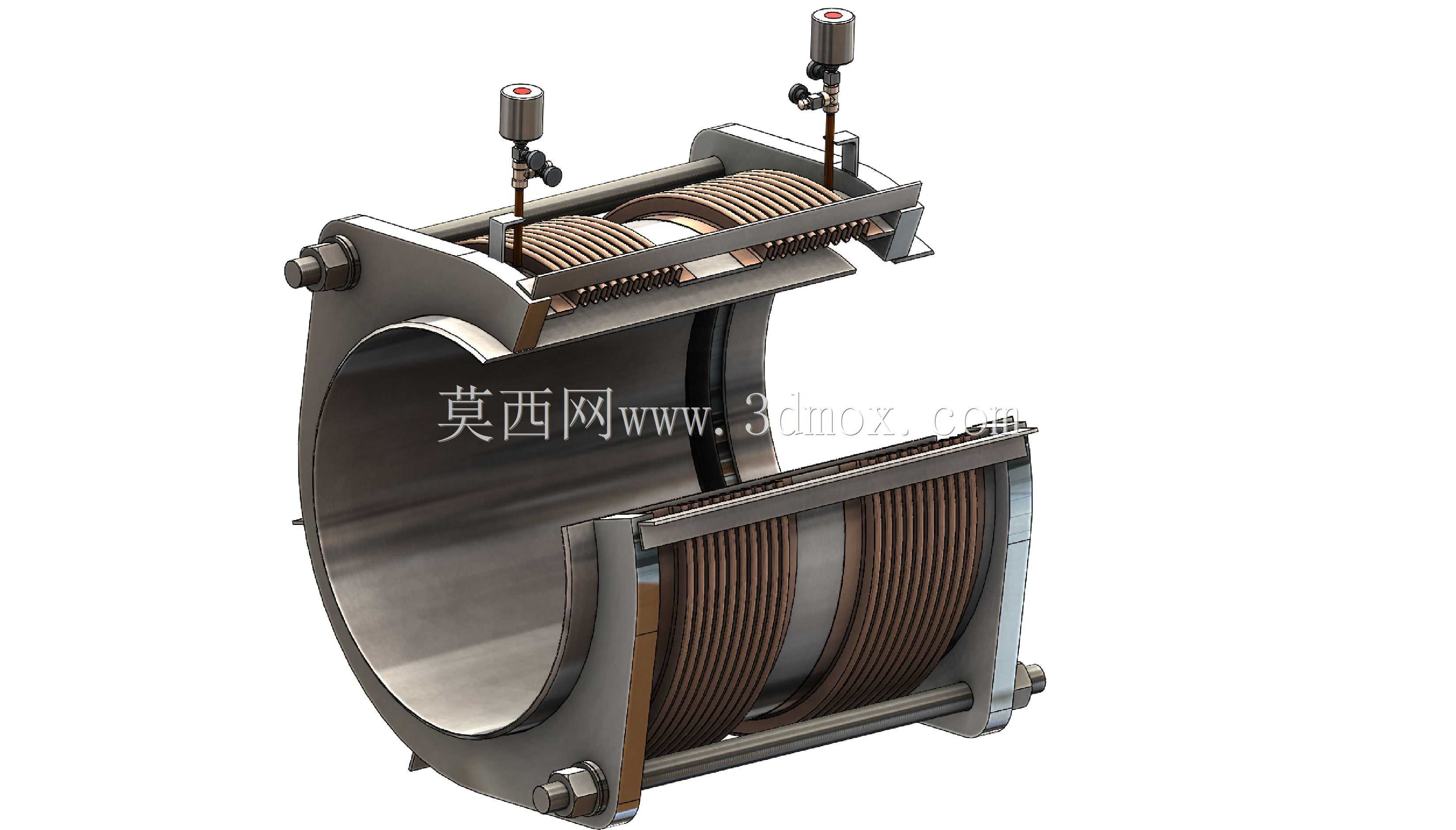

带双拉杆30度公称直径通用膨胀节

在热力管网、化工流体输送、长距离泵阀连接管路系统中，热胀冷缩带来的轴向、角向位移是管路设计必须解决的核心问题，这款带双拉杆的通用膨胀节，正是针对公称通径30度规格的管路补偿需求设计的结构件。从实际工程应用来看，这类膨胀节常被用在蒸汽输送管线、冷热介质交替的工艺管路、以及与振动源设备相连的管段上，既可以补偿管路因温度变化产生的伸缩量，也能吸收设备运行带来的小幅振动，避免管路焊缝因应力集中出现开裂，或是对相连设备的接口造成额外载荷。

从结构设计思路上看，这款膨胀节采用多层金属波纹管作为核心补偿元件，多层薄壁波纹管的结构设计，在保证补偿位移能力的同时，兼顾了承压能力与疲劳寿命，相比单层波纹管，多层结构能在相同刚度下承受更高的工作压力，也能更好地应对反复位移带来的金属疲劳问题。外围的双拉杆结构并非用于限制波纹管的正常补偿位移，而是在运输、安装过程中对波纹管起到刚性保护作用，避免吊装、对位时波纹管受侧向力出现塑性变形，安装完成后需要根据现场补偿需求调整拉杆的锁紧螺母位置，预留出设计要求的位移间隙，不能将拉杆完全锁死导致补偿功能失效。两端的连接法兰采用标准管路法兰规格，匹配对应公称通径的管路安装尺寸，法兰端面的密封面结构适配常规管路密封垫片，不需要额外定制非标连接件就能完成现场装配。

从安装边界来看，这款膨胀节的轴向安装长度预留了足够的压缩与拉伸余量，安装时不需要对管路进行额外的强制拉伸或压缩对位，只要保证两端法兰与管路法兰同轴度偏差在允许范围内，就能避免波纹管受到额外的偏载。角向补偿能力达到30度的设计参数，能够适配管路安装时存在的小幅角度偏差，也能在管路运行过程中吸收基础沉降带来的角向位移，不需要在管路上额外增设弯头来调整角度，减少了管路的焊点数量与泄漏风险。外围的四根周向均匀布置的拉杆，除了运输保护作用外，还能在波纹管出现意外超压变形时起到限位作用，避免波纹管被过度拉伸出现撕裂，提升了设备运行的安全冗余。在实际选型时，需要根据管路的工作压力、介质温度、位移量三个核心参数匹配对应规格，这款通用型结构适配多数常规工业管路的工况，不需要针对特殊场景做大幅结构修改，能缩短管路系统的设计与采购周期。
