金属波纹弯头式伸缩柔性接头结构

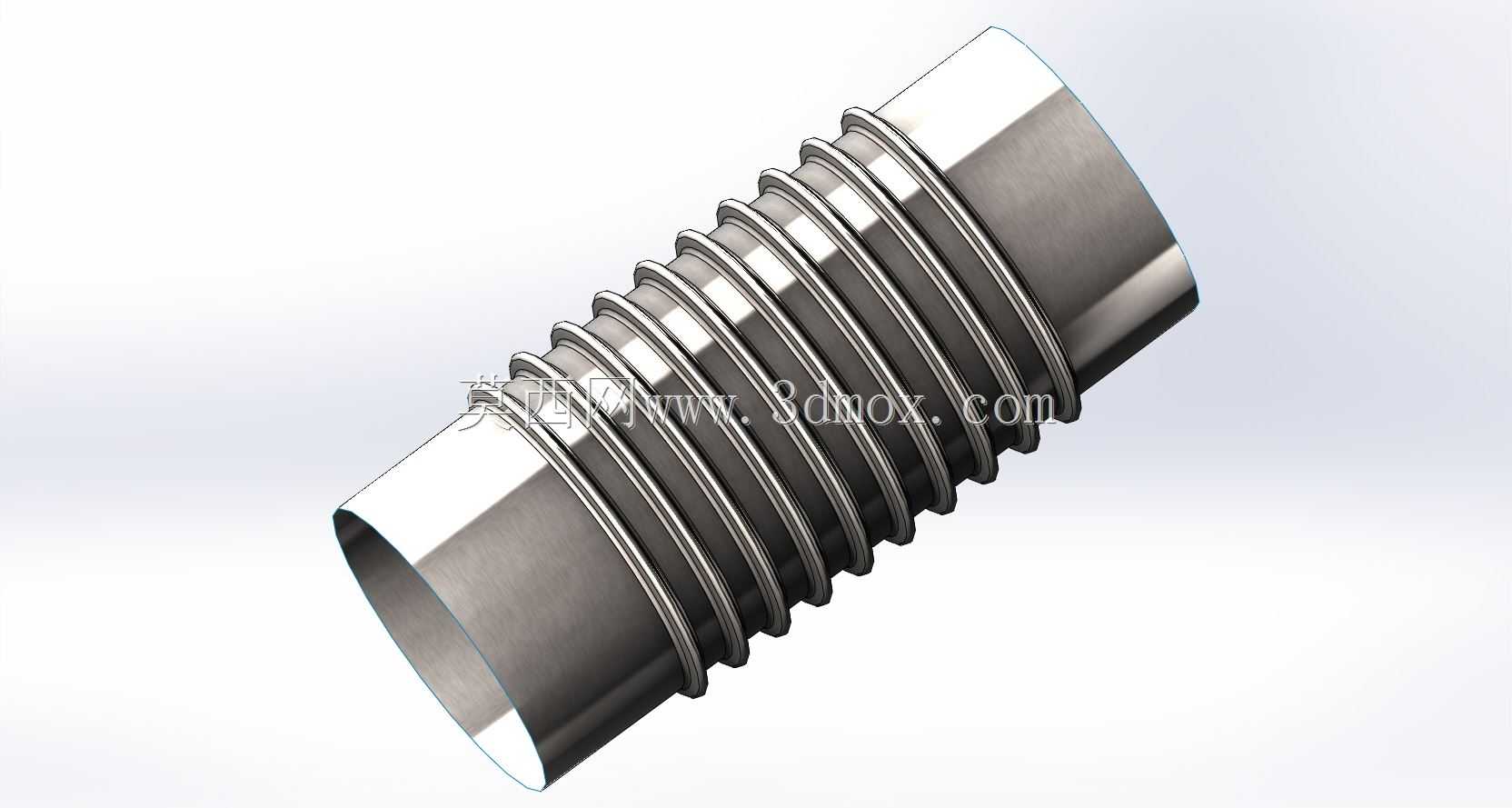

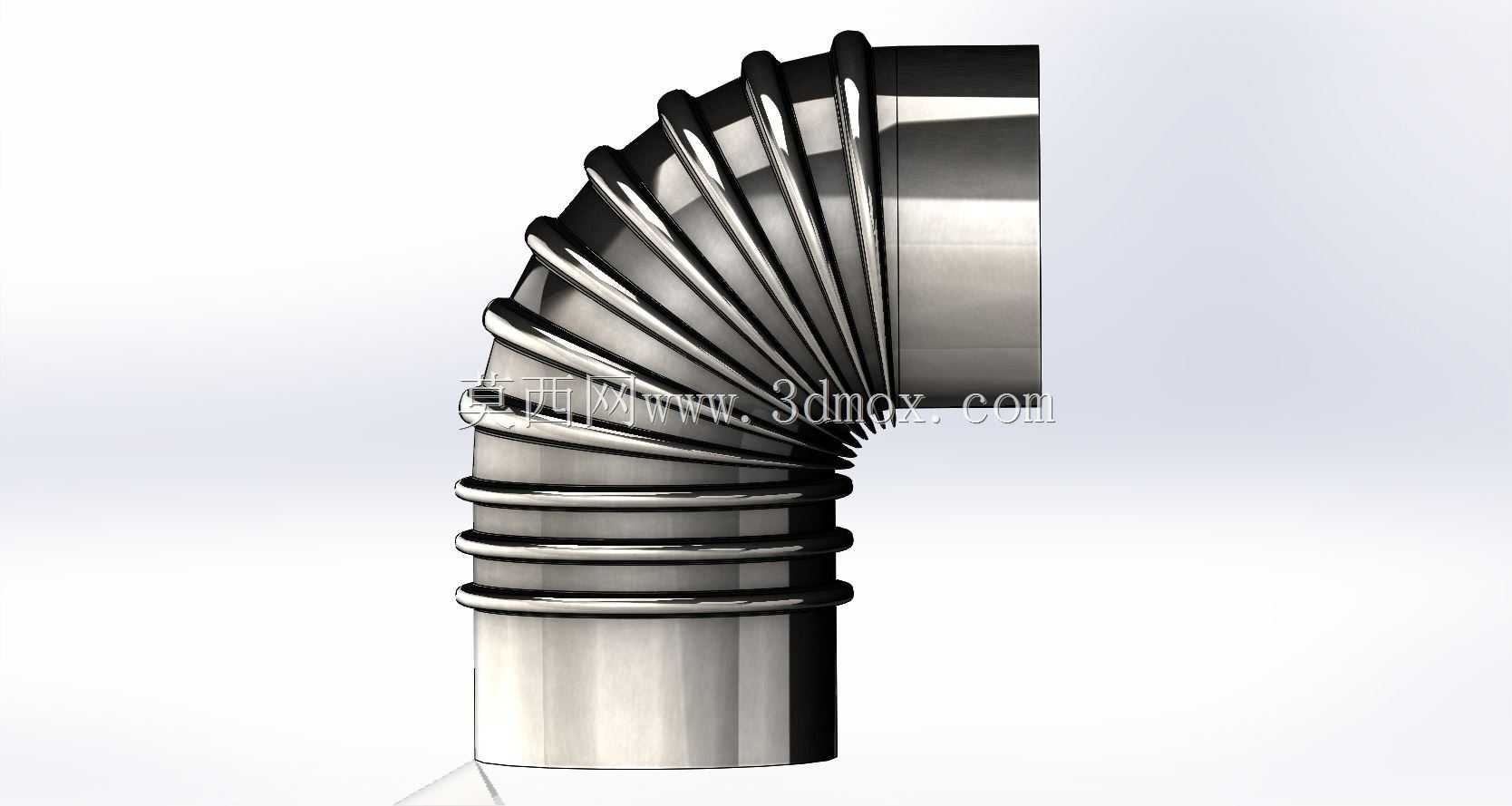

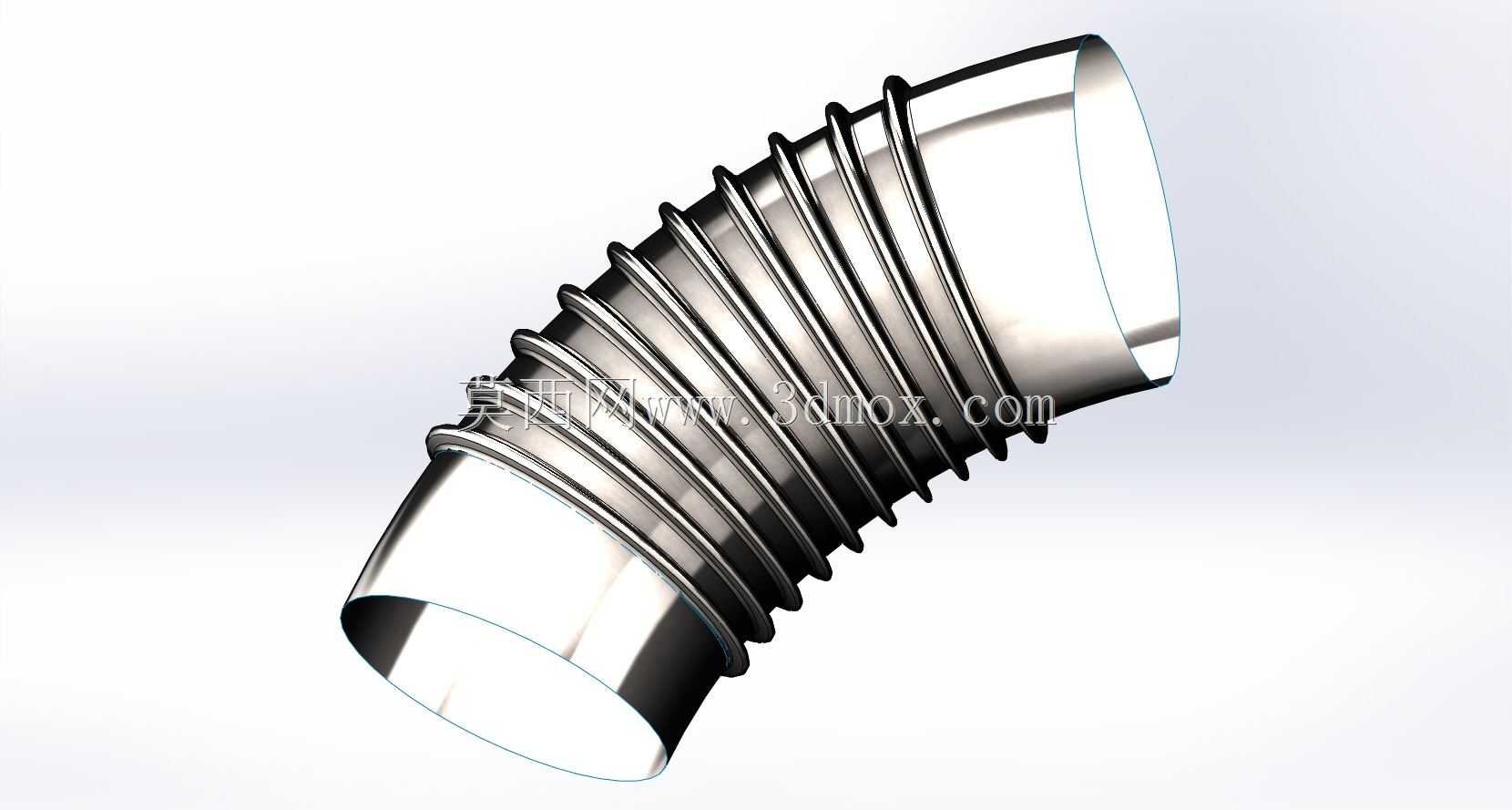

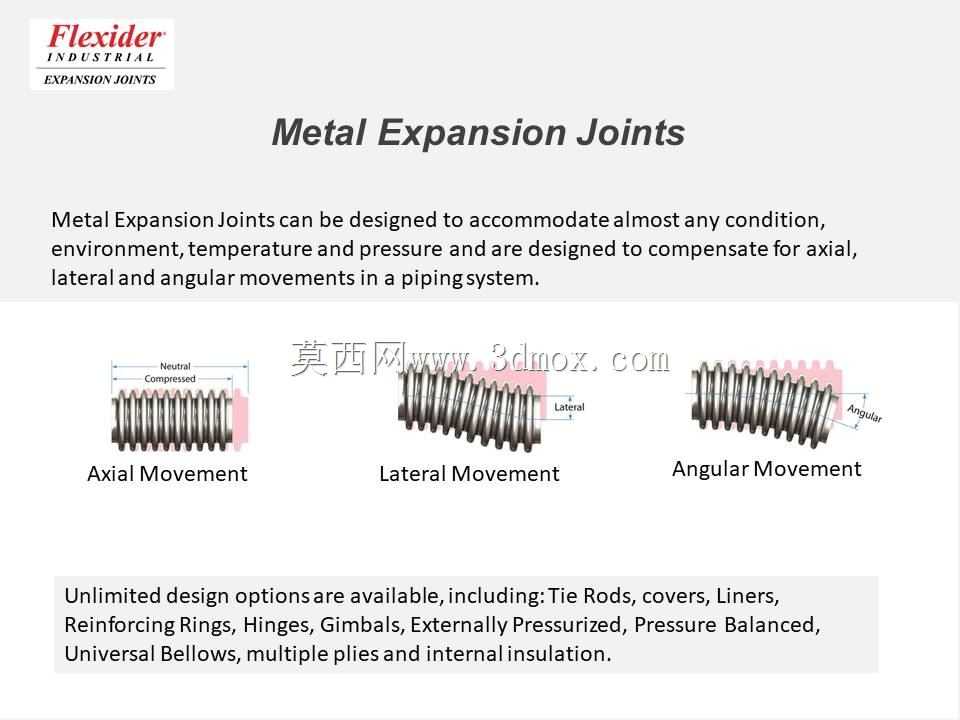

　　在化工流体输送、暖通空调管网、工业除尘管路以及有振动源的动力设备进出口管线中，管道系统受介质温度变化产生的热胀冷缩、设备运行带来的持续振动、安装过程中存在的对位偏差，都容易在焊口、法兰连接处形成集中应力，长期运行会出现焊缝开裂、密封面泄漏甚至管道断裂的问题，这类金属波纹结构的弯头式伸缩柔性接头，就是针对这类复杂工况设计的管路补偿元件。不同于直管段的轴向补偿器，这款90度转向的波纹接头同时整合了角度补偿、横向位移补偿与轴向伸缩的能力，在空间受限的管线转角位置安装时，不需要额外搭配多组补偿元件就能满足多维度的位移补偿需求，能大幅缩减转角管段的安装空间占用。从结构设计来看，接头两端为等径直管段，预留了标准的焊接或法兰对接边界，

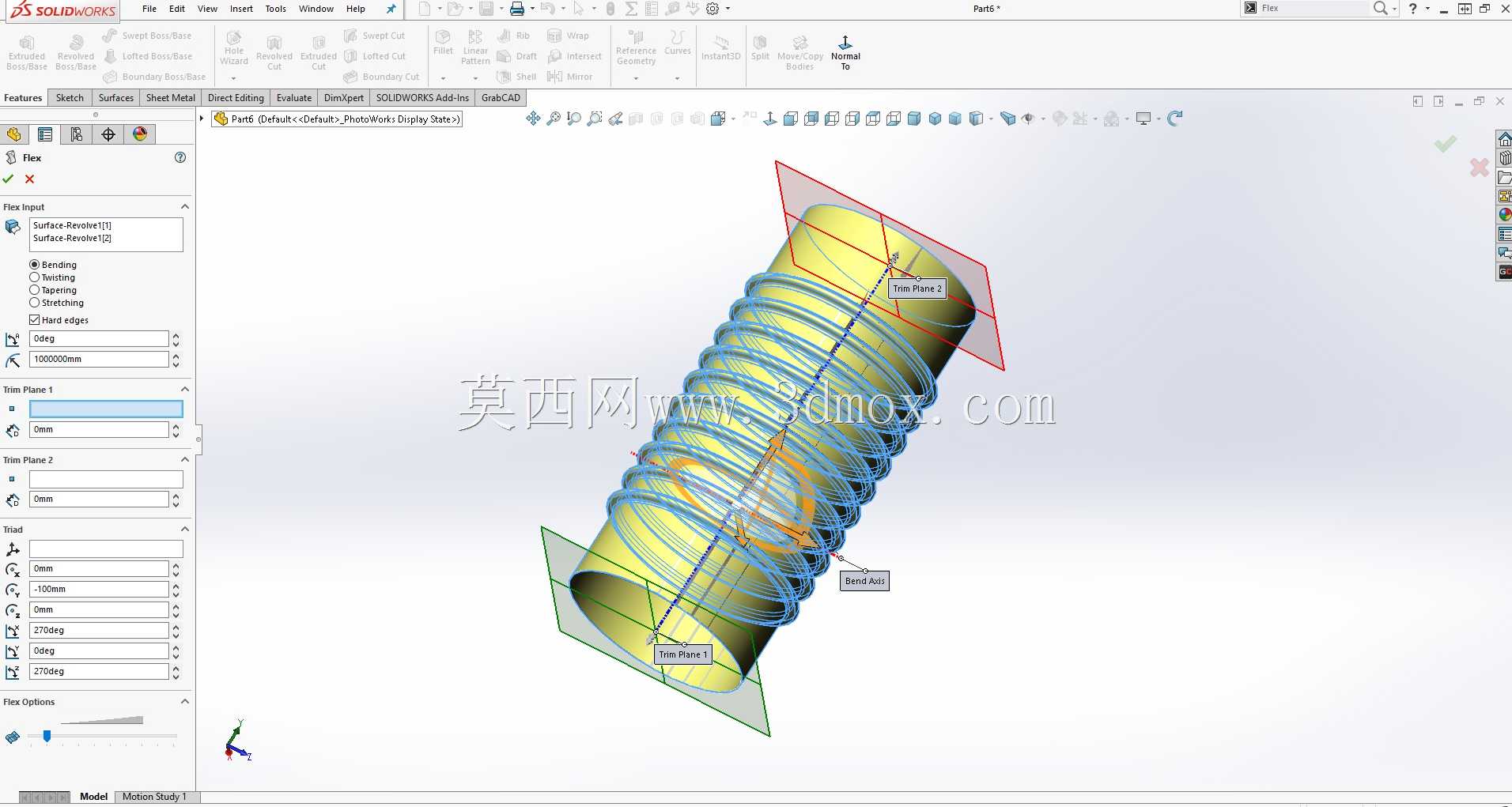

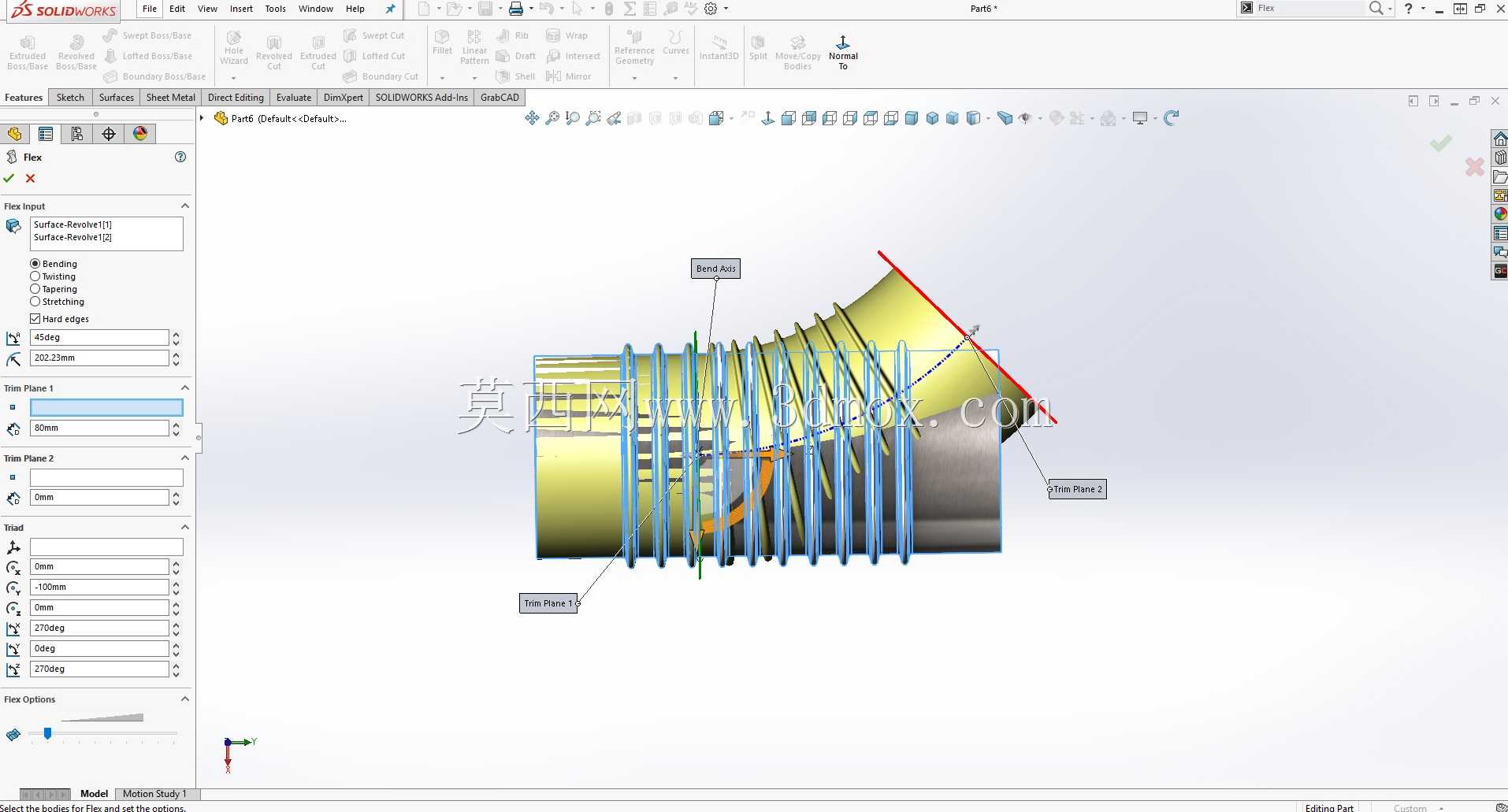

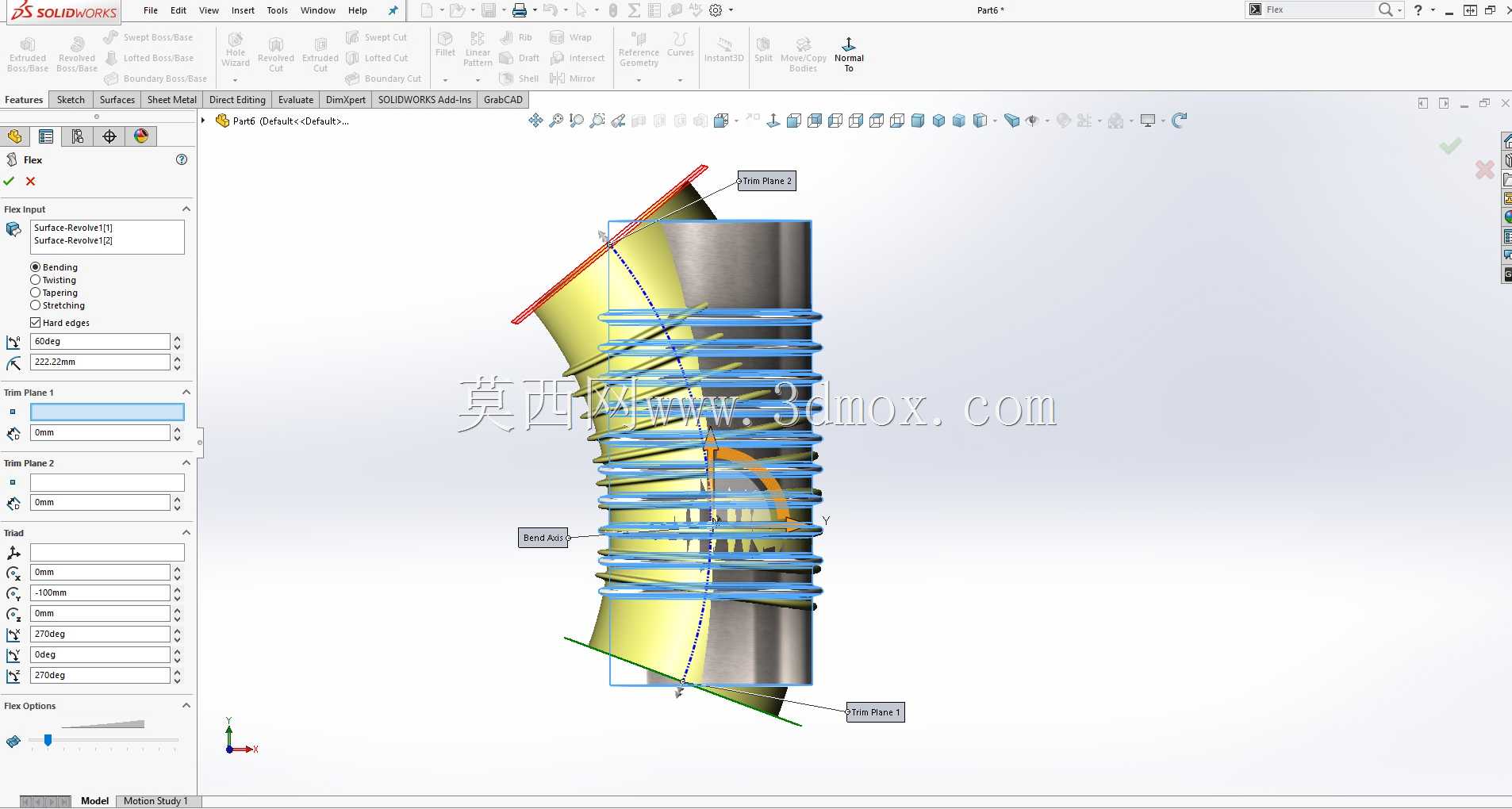

　　端部的加厚环筋结构一方面提升了接口处的结构强度，避免安装紧固时出现圆度变形，另一方面也能作为安装定位的基准面，方便现场施工时对齐管线同轴度。中间的波纹段采用等间距圆弧波峰结构，每个波谷位置都做了圆滑过渡处理，没有应力集中的锐角棱边，在承受反复弯折、伸缩位移时，应力会均匀分散在整个波纹壁面，不会出现局部疲劳开裂的问题。波纹段靠近下端接口位置设置了三圈平行的加强环，这部分结构主要是平衡弯头处的应力分布——90度转向的管线在内部介质压力作用下会产生向外的推力，加强环能够约束波纹段的非正常形变，避免压力波动时波纹段出现过度拉伸或侧向鼓包。建模过程中需要重点控制波纹的成型曲率，波峰与波谷的半径差直接决定了接头的补偿量大小，

　　曲率过小会导致补偿行程不足，曲率过大则会降低整体结构刚度，无法承受管路的内压载荷。同时要注意两端直管段的长度预留，需要满足现场焊接作业的操作空间，或是法兰连接时的螺栓安装空间，避免出现安装干涉。在实际选型应用中，这类接头常安装在风机进出口、水泵出口的90度转向位置，既可以吸收设备运行传递到管线的振动，阻断振动沿刚性管线传递形成的结构噪音，也能补偿管线升温时产生的轴向伸长、安装时的角度偏差，甚至在地基出现不均匀沉降时，也能通过自身的柔性形变抵消管线的错位量，不需要额外调整管线支架位置。不同于橡胶材质的柔性接头，金属结构的接头可以耐受更高的介质温度与腐蚀性介质，适用的压力范围也更广，在高温烟气、高压流体输送场景中有着不可替代的作用。
