矩形管道金属波纹补偿伸缩结构

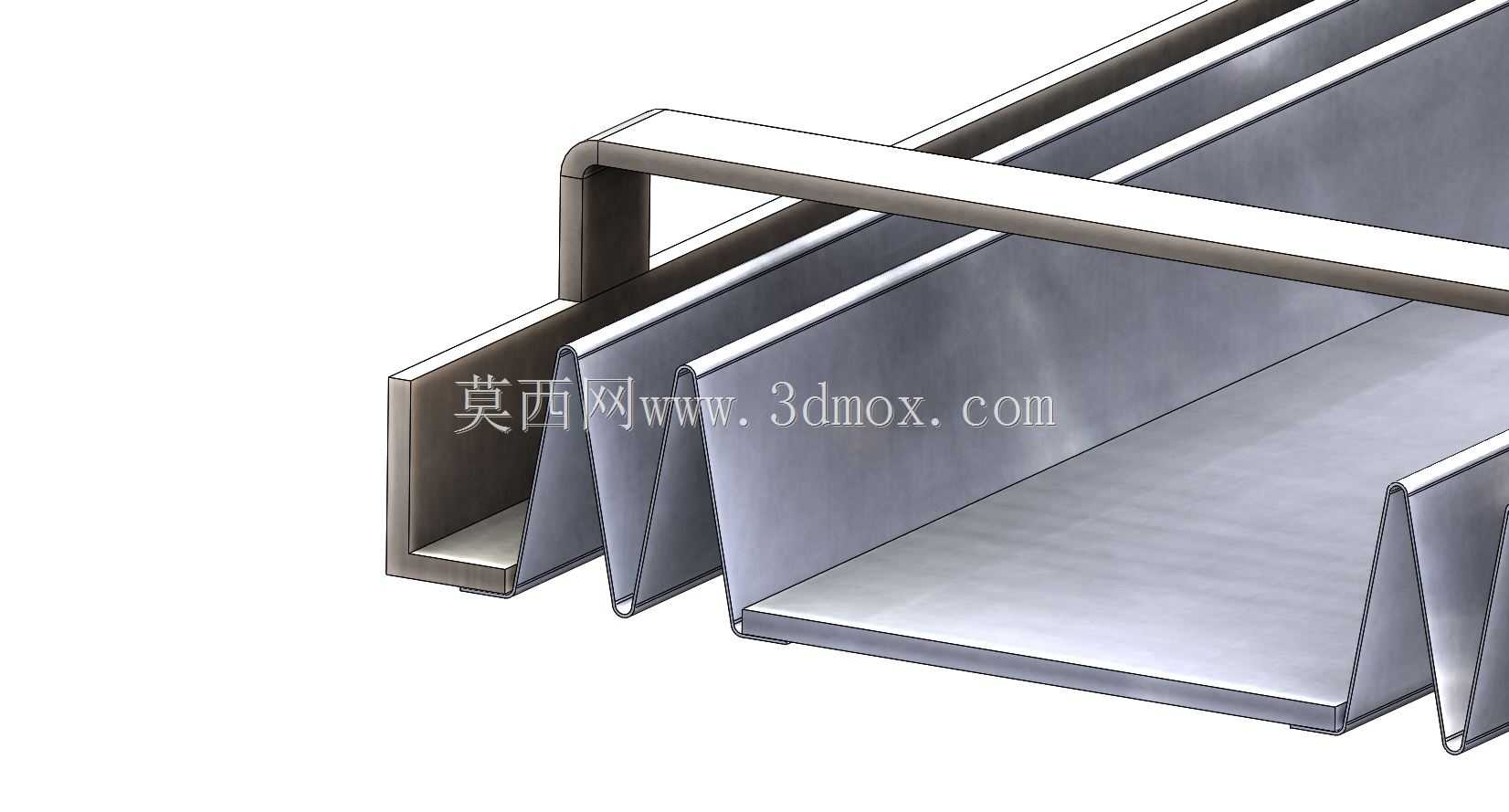

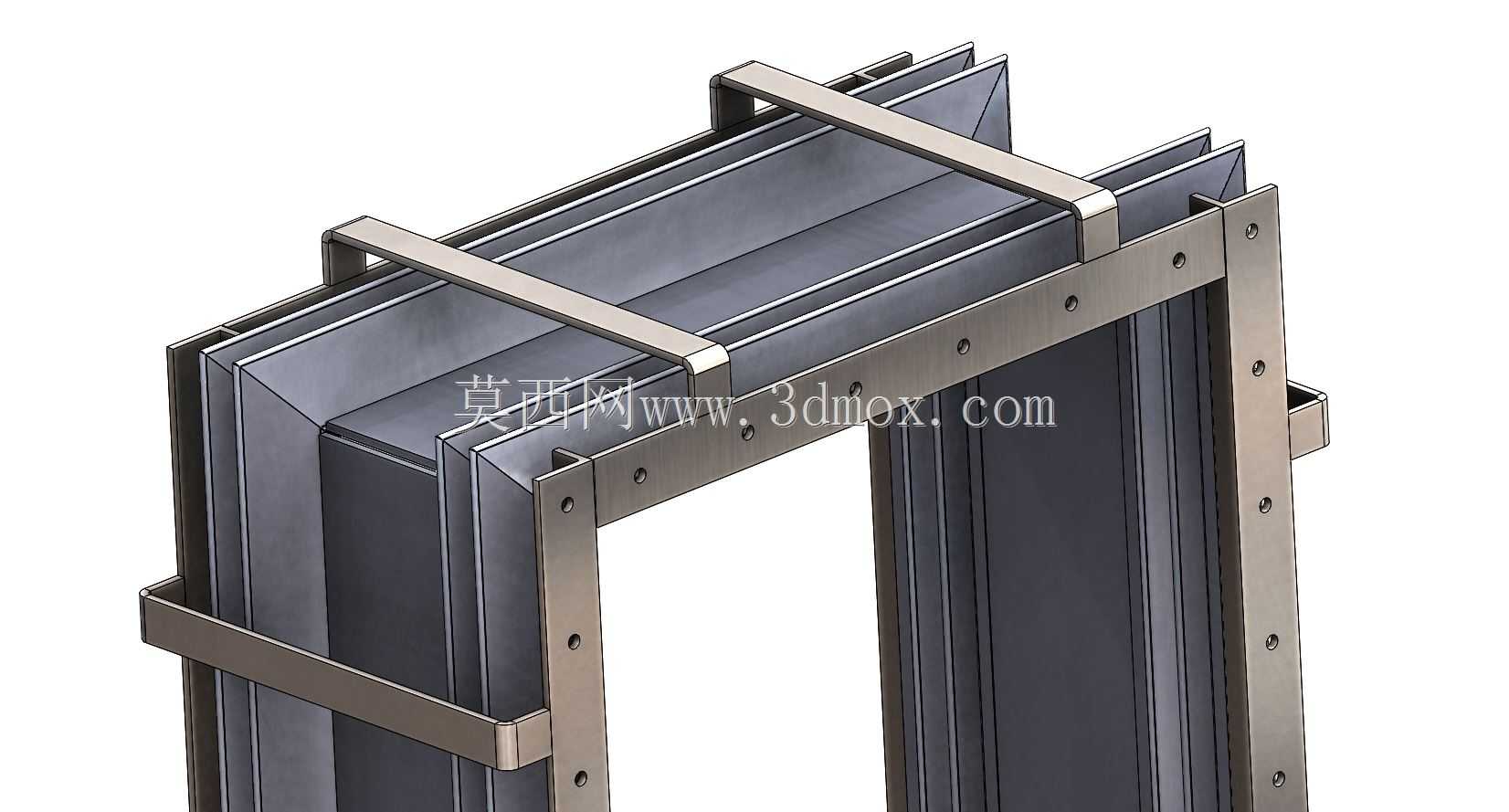

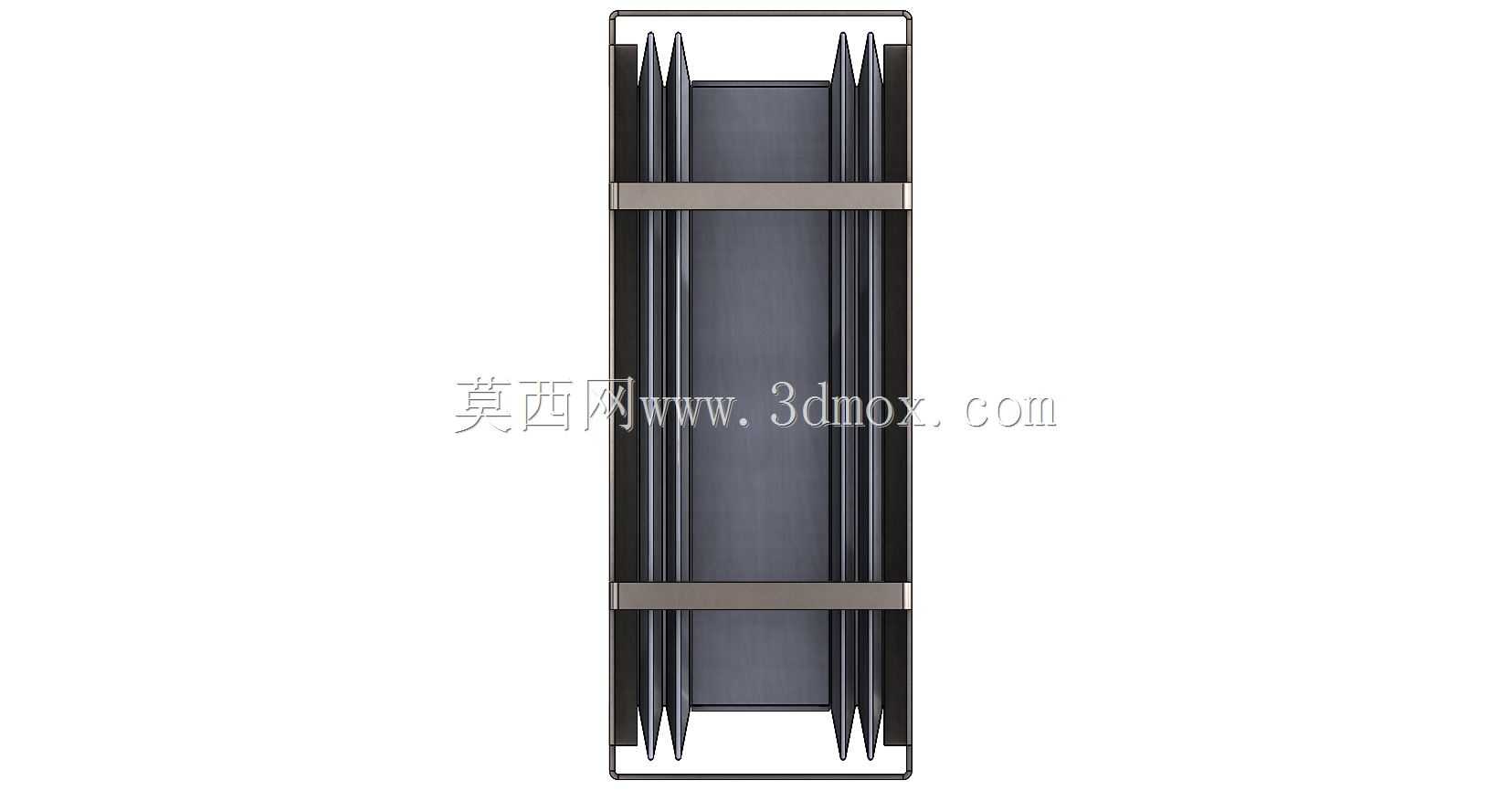

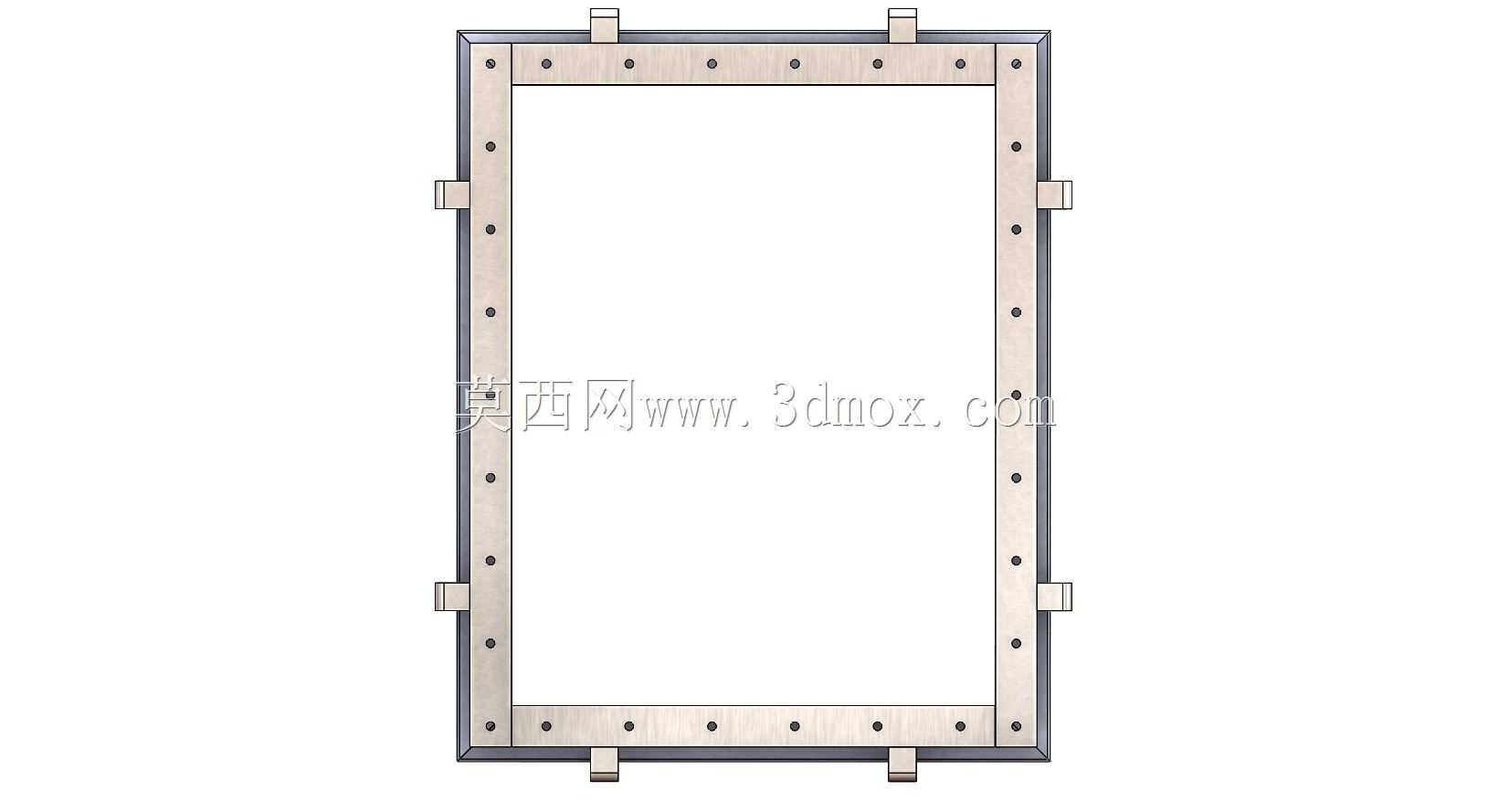

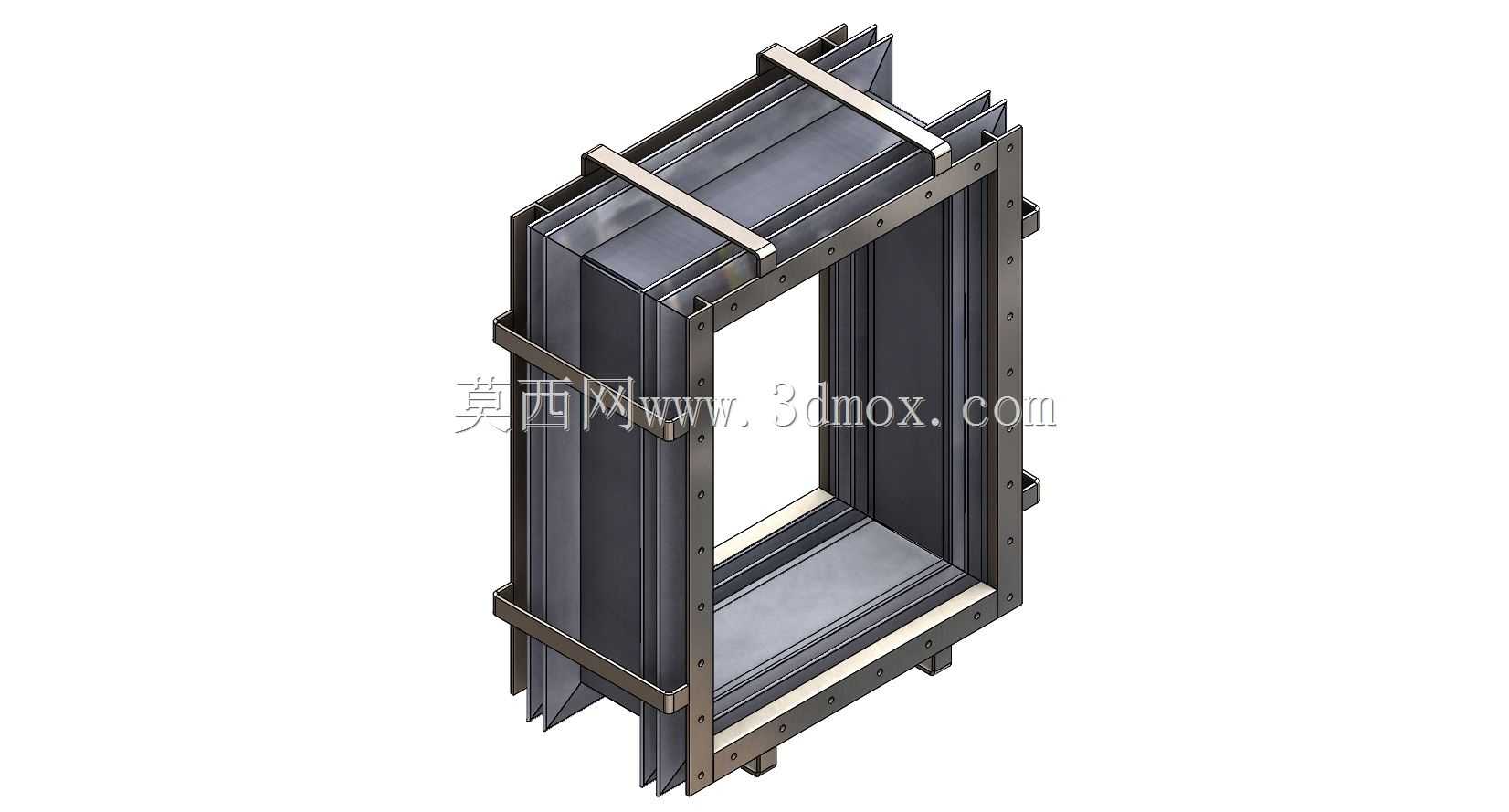

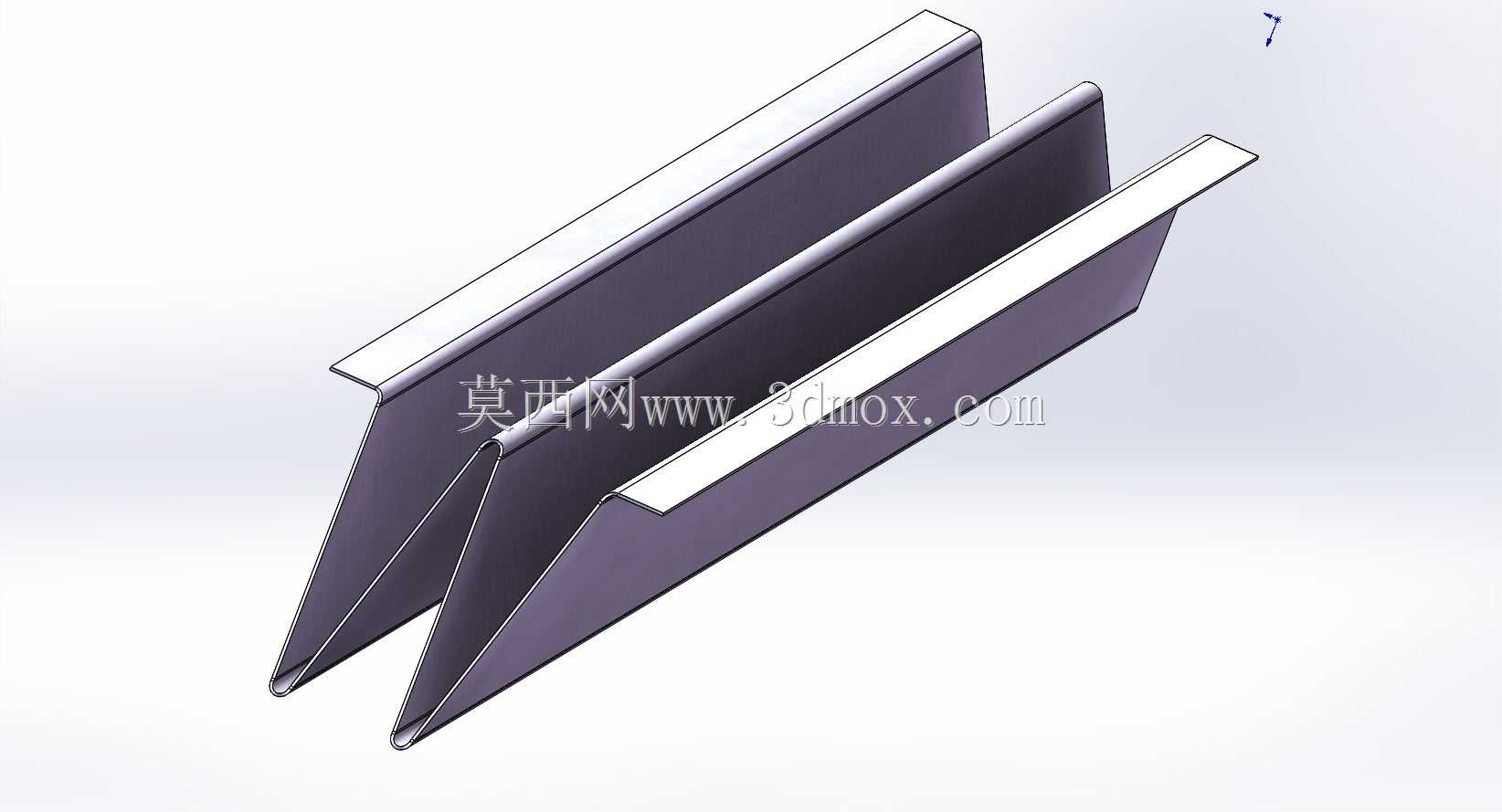

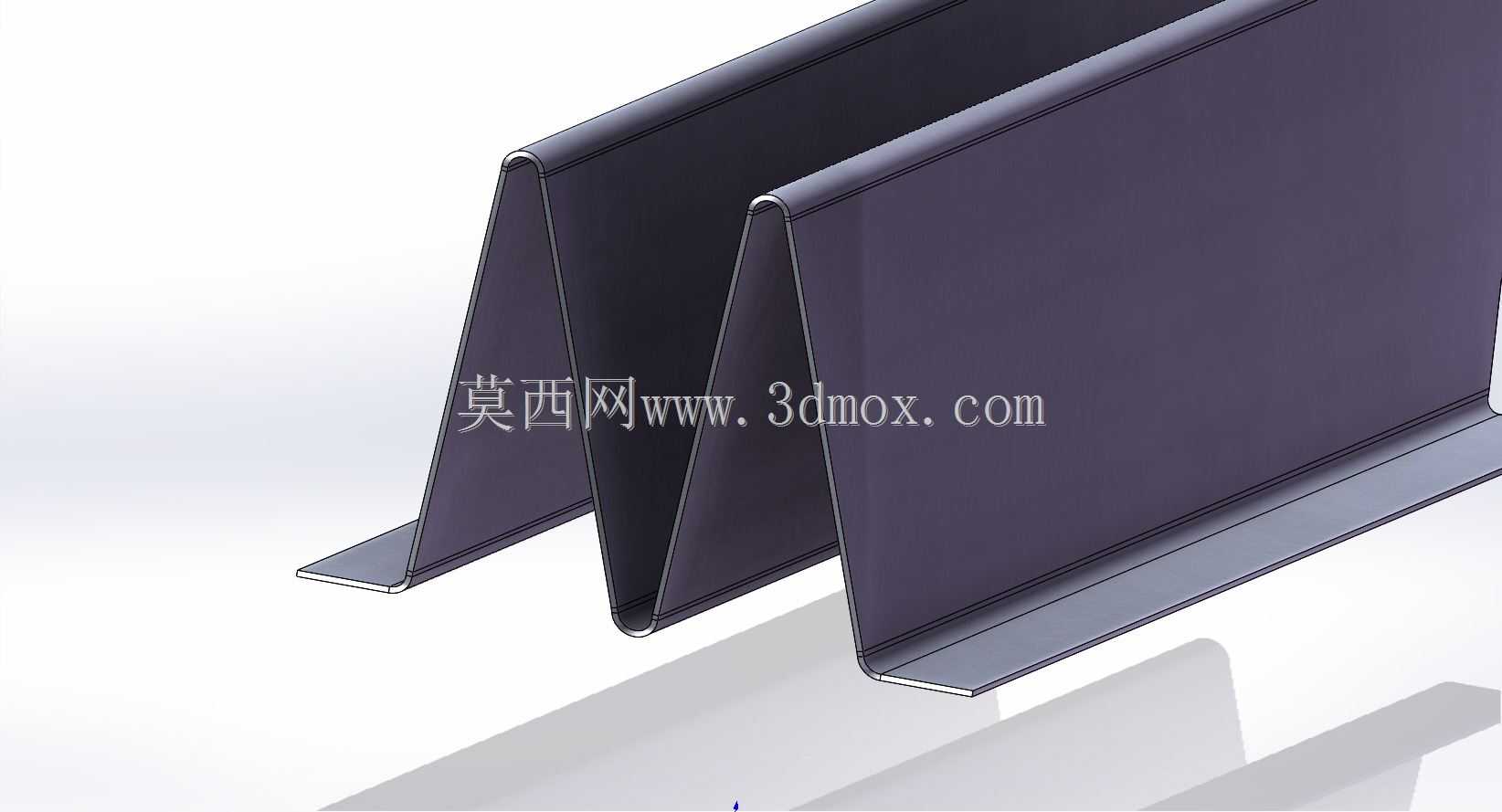

　　在通风空调、烟气输送、工业除尘等管路系统中，受介质温度变化、设备运行振动、建筑结构沉降等因素影响，管路会产生轴向、横向或是角向的位移，若直接采用刚性连接，很容易造成管路焊缝拉裂、法兰密封失效、设备接口变形等问题，这类矩形金属伸缩结构正是为解决这类管路位移补偿需求设计的。该结构整体采用框式矩形结构，适配截面为矩形的通风、排烟、除尘管道，主体采用薄金属板弯折成型的波纹伸缩段作为核心补偿单元，波纹段的弯折弧度经过反复校核，既保证足够的伸缩位移量，又避免伸缩过程中出现板材应力集中导致的疲劳开裂。外围设置的型钢框架既是结构承力部件，也是与两端管道对接的安装接口，框架上预留的螺栓孔位按照通用矩形风管法兰的孔距标准排布，

　　现场安装时无需额外打孔适配，可直接与同规格的矩形风管法兰通过螺栓紧固，密封面可配合耐高温橡胶垫或是石棉垫实现密封，适配不同温度的输送介质。两侧的限位拉杆是容易被忽略的关键结构，其作用并非限制伸缩段的正常位移，而是防止管路系统在超压、意外拉扯时伸缩段被过度拉伸造成永久变形，拉杆上的锁紧螺母位置在出厂前会根据额定补偿量预调到位，现场安装时不可随意锁紧或是拆除，否则会直接丧失补偿功能。设计过程中需要重点考量几个边界参数：首先是伸缩段的有效伸缩长度，要根据管路计算得出的最大热膨胀量预留15%以上的余量，避免极端工况下伸缩量不足；其次是框架的结构刚度，由于矩形结构相比圆形结构抗变形能力更弱，框架型钢的规格要根据管道截面尺寸、系统运行压力选型，

　　避免负压运行时框架被吸瘪变形；另外波纹段的板材厚度要匹配输送介质的磨损特性，输送含尘烟气时要适当加厚板材或是在迎风面增加防磨衬层，延长使用寿命。这类伸缩结构安装时需要注意预留足够的安装间隙，不可强行压缩或是拉伸对位，否则会导致初始应力过大，运行过程中提前失效，同时对于有保温要求的管路，伸缩段位置的保温层要采用软质保温材料，不可采用硬质保温结构限制伸缩段的正常位移。
