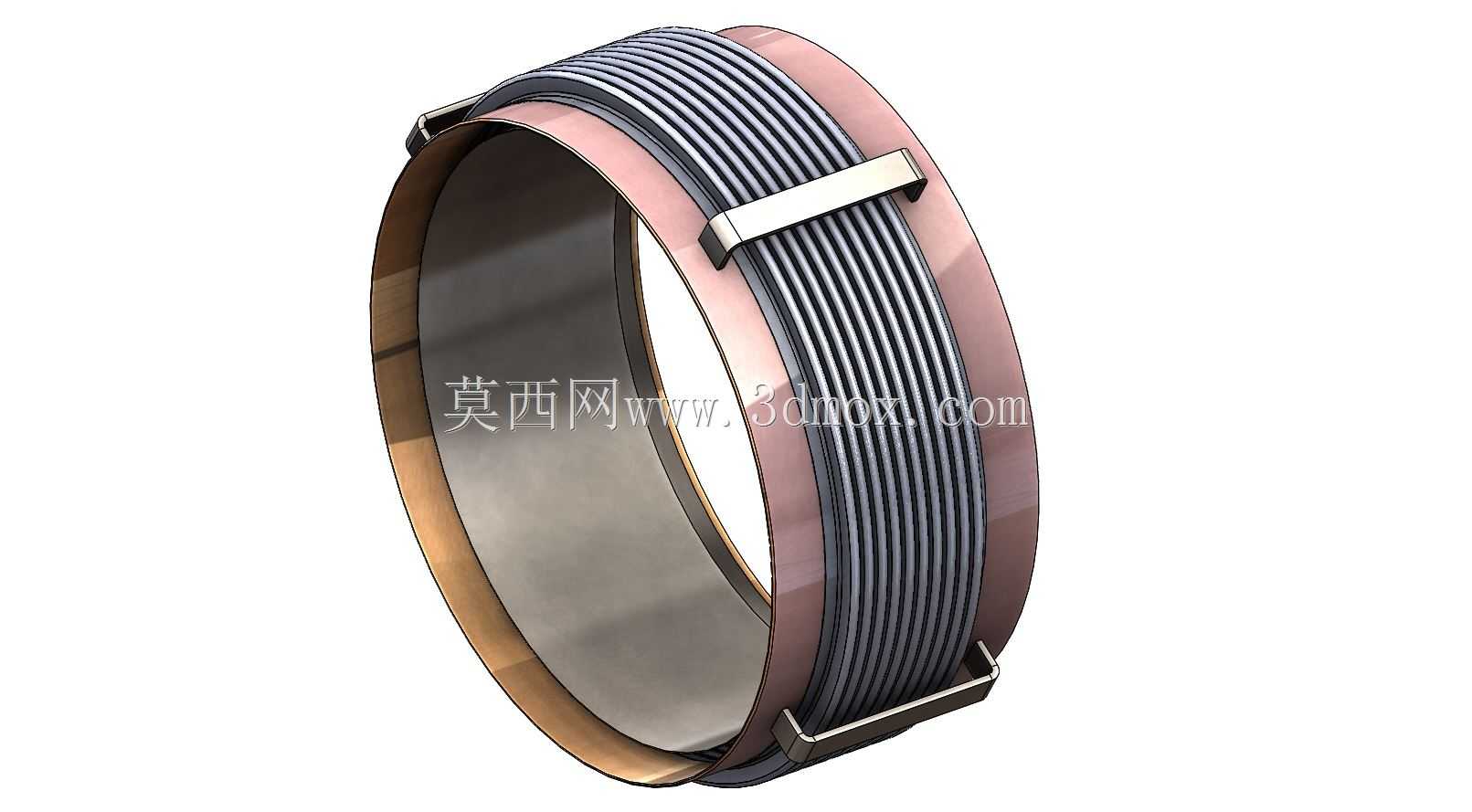

36英寸内径未固定焊接端金属膨胀节结构

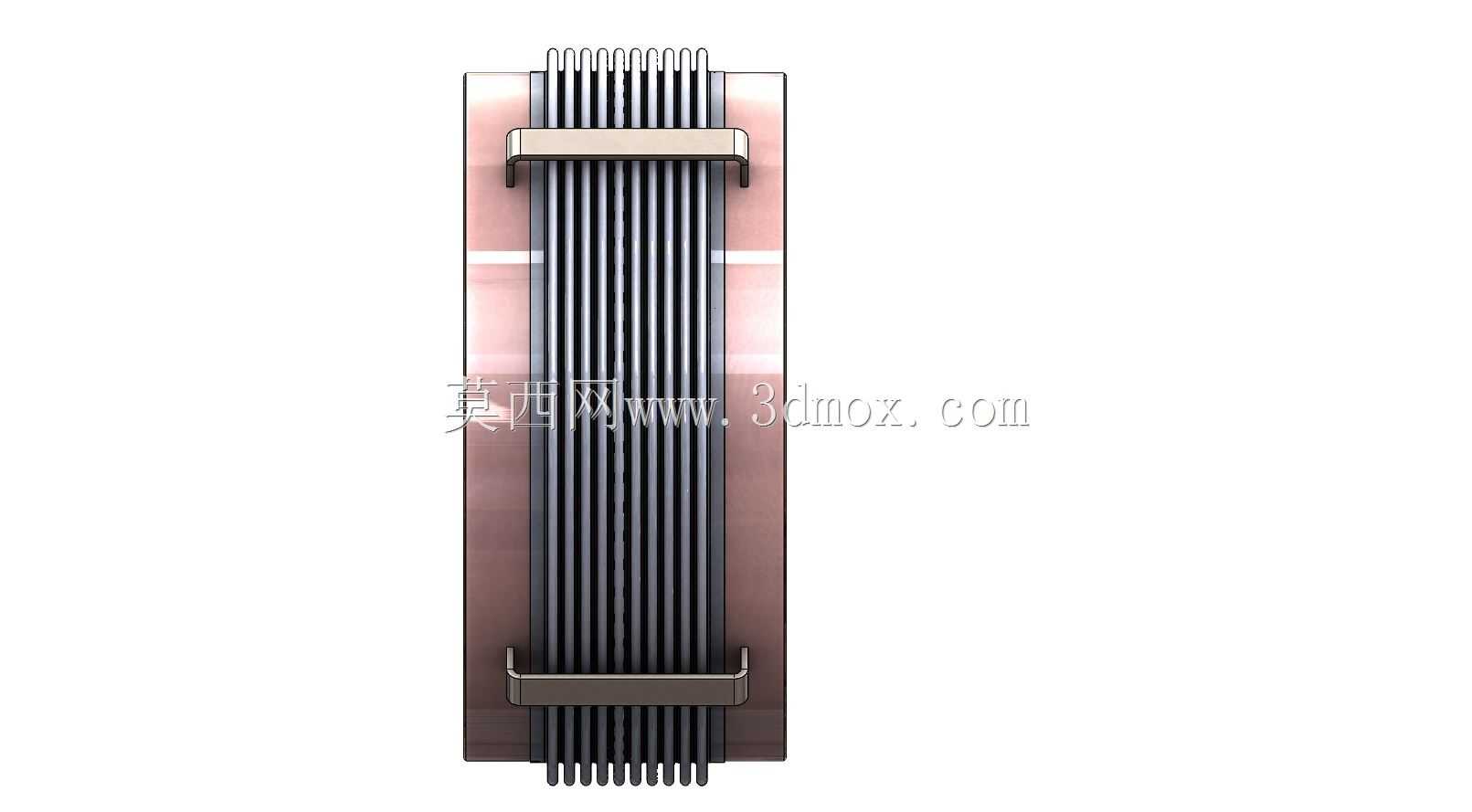

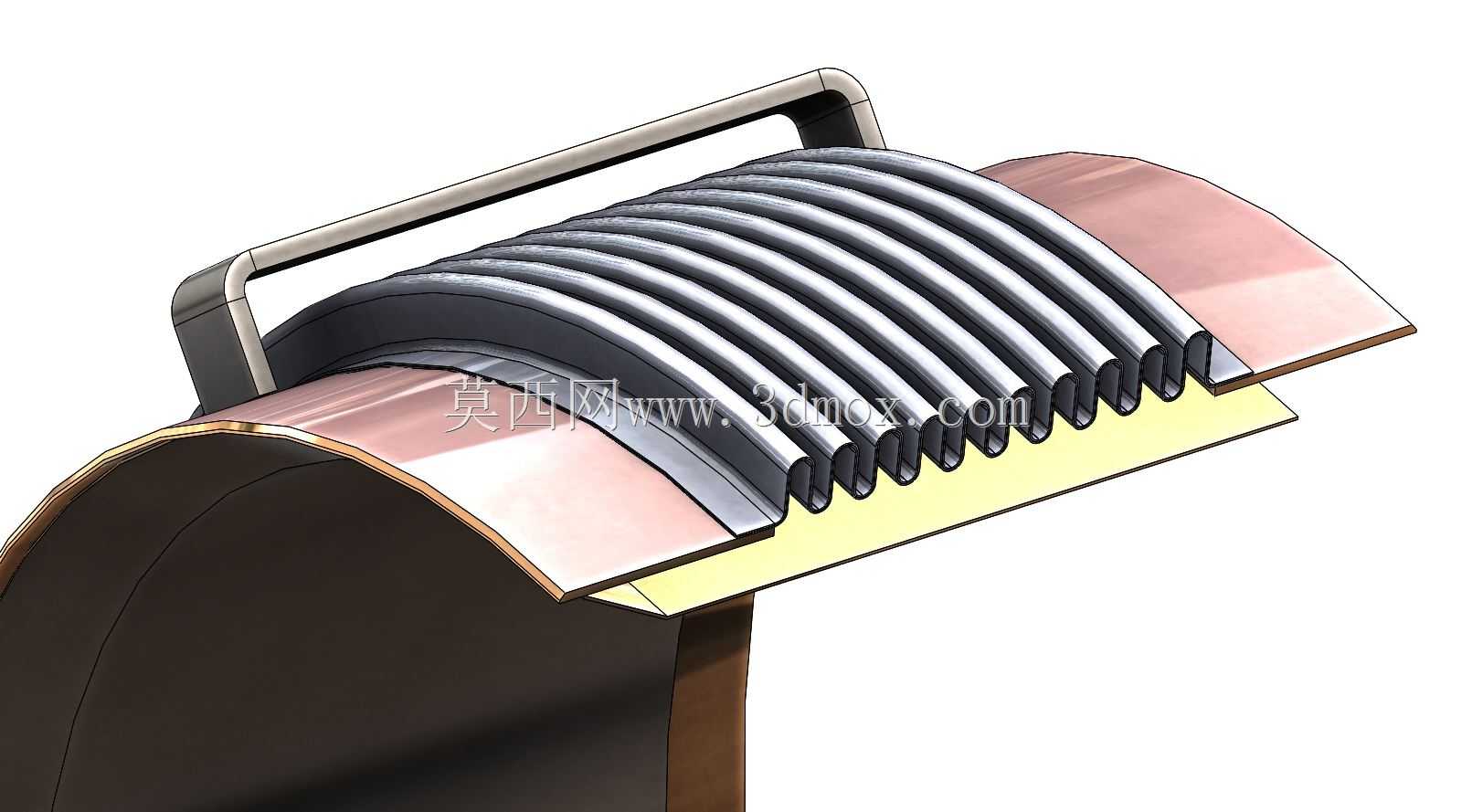

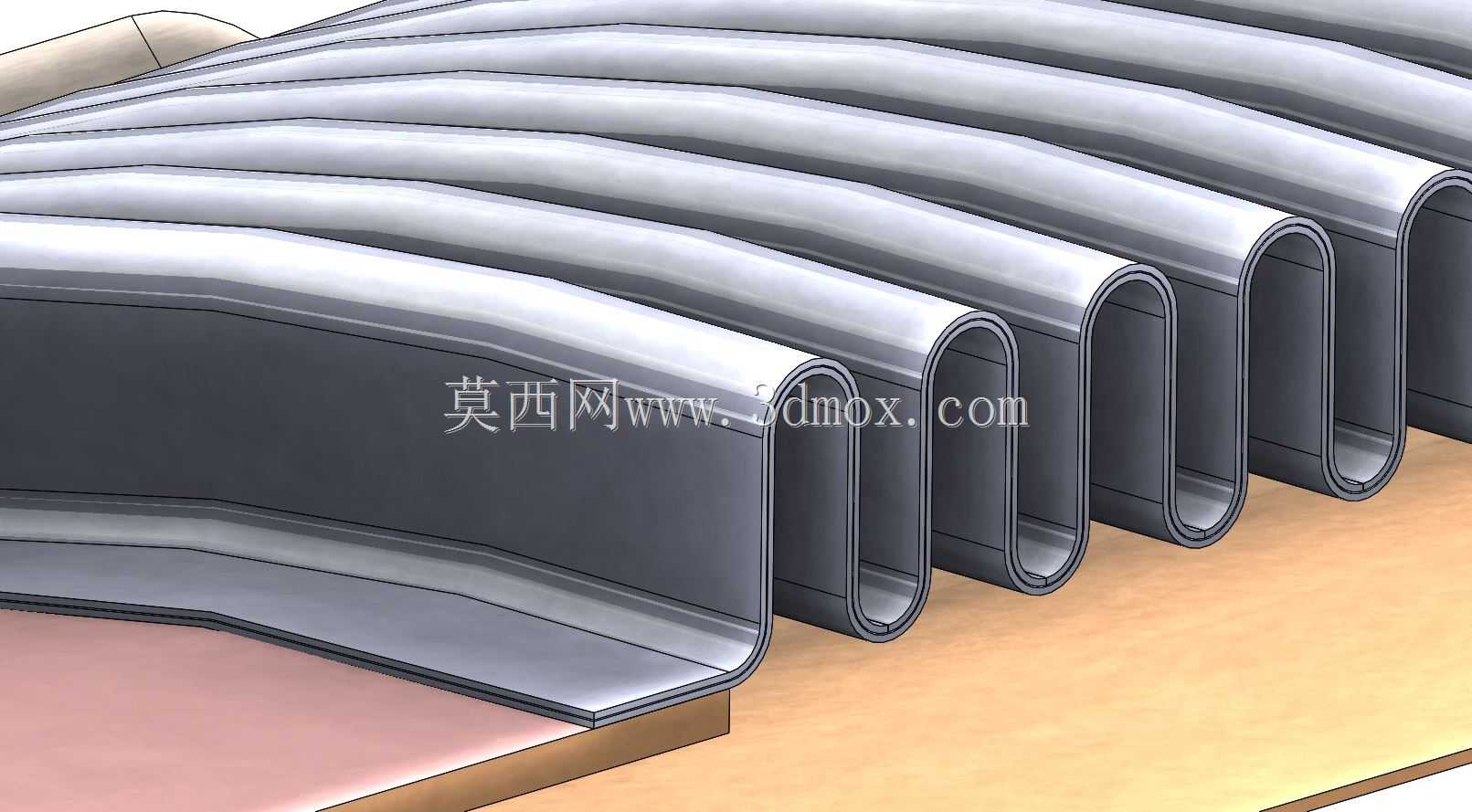

　　在化工、市政供热、长距离流体输送管线系统中，管线受介质温度变化、基础沉降、安装对位偏差影响会产生轴向、径向甚至角向的位移应力，这类应力如果得不到有效释放，会直接拉扯焊道、撕裂管壁，造成管线泄漏甚至结构失效，焊接端膨胀节就是专门针对这类工况设计的位移补偿元件。这款36英寸内径的单组未固定焊接端膨胀节，核心补偿功能依靠多层薄壁金属波纹管实现，波纹管采用多波等距结构设计，波峰波谷的圆弧过渡经过曲率优化，既保证轴向伸缩的行程冗余，也能承受一定范围内的径向偏摆，不会因为局部应力集中出现波片开裂。两端的直边焊接端没有设置固定限位结构，安装时可以直接与同通径的管线端口组对焊接，相比法兰连接形式，焊接端的密封可靠性更高，

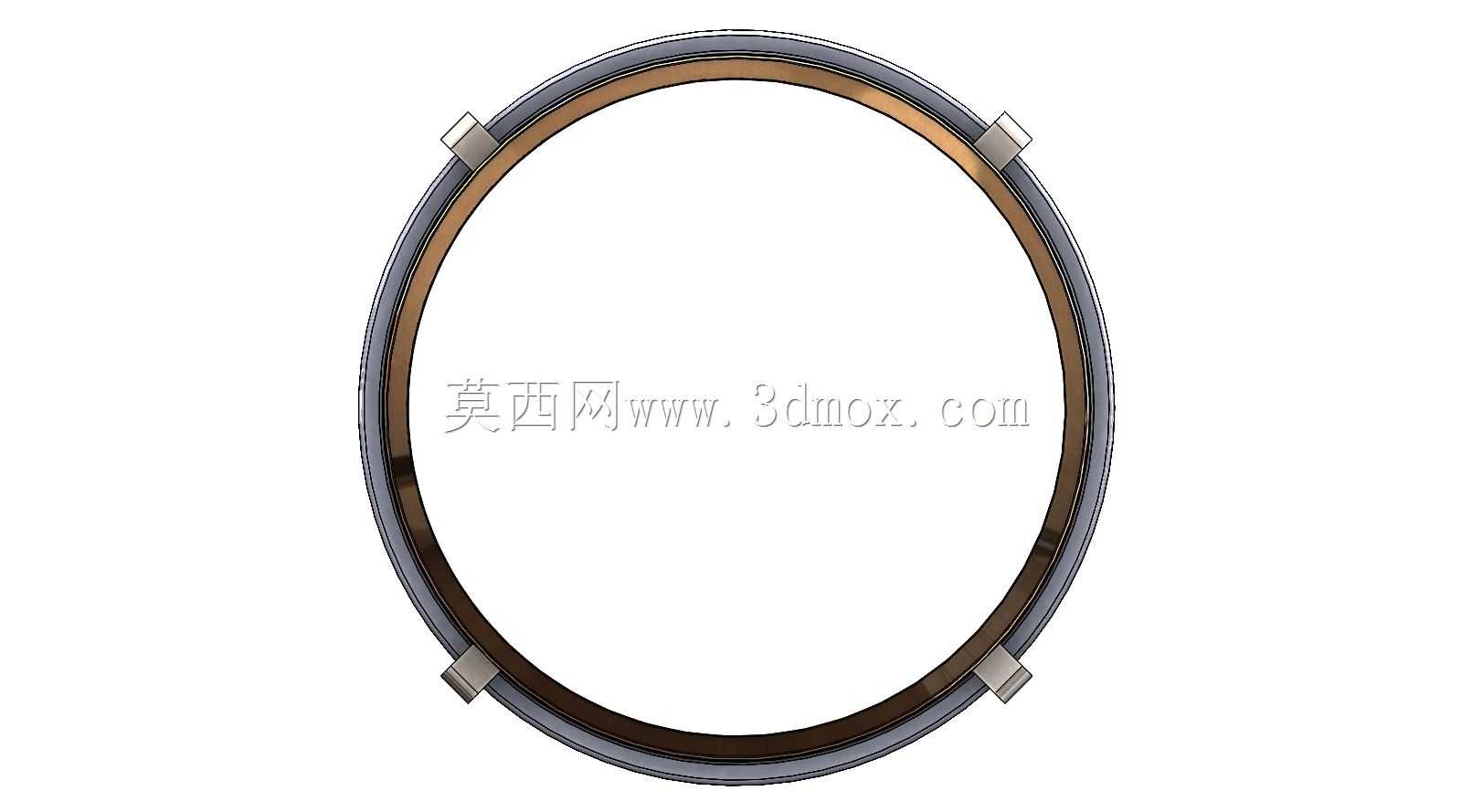

　　不存在法兰垫片老化渗漏的隐患，更适合高压、高危介质的输送管线使用。波纹管外侧设置的金属限位卡件，并不是用来锁死膨胀节的位移行程，而是在运输、吊装过程中限制波纹管的过度拉伸或压缩，避免波纹管在安装前出现塑性变形，现场焊接完成、管线固定后可根据设计要求选择是否拆除这类临时限位件。从安装边界来看，36英寸的通径属于大口径管线范畴，安装前需要核对两端管线的同轴度偏差，偏差值不能超过膨胀节允许的角向补偿量，焊接作业时要做好波纹管部位的隔热防护，避免焊接飞溅烫伤薄壁波片，造成波片穿孔泄漏。设计这类膨胀节三维结构时，需要重点核算波纹管的单波刚度、总补偿量、疲劳循环次数，同时要匹配管线的设计压力、介质温度参数，波纹管的层数、单层壁厚、

　　波距波高参数都需要结合工况计算确定，不能仅凭经验选型。未固定端的设计给现场安装预留了足够的对位调整空间，相比带固定拉杆的膨胀节，它的结构更紧凑，安装占用的管线轴向长度更短，适合安装空间局促的管段，比如泵房进出口、设备接管口附近的管段，这些位置的管线位移量不大，但安装空间受限，这类无固定焊接端膨胀节的适配性更强。日常运维中，这类膨胀节不需要额外的维护保养，只需要在管线定期巡检时检查波纹管表面是否有腐蚀、变形、渗漏痕迹，波片之间是否积存硬质杂物，避免杂物卡涩影响波纹管的正常伸缩动作。
