8寸无约束焊接端外压波纹管膨胀节

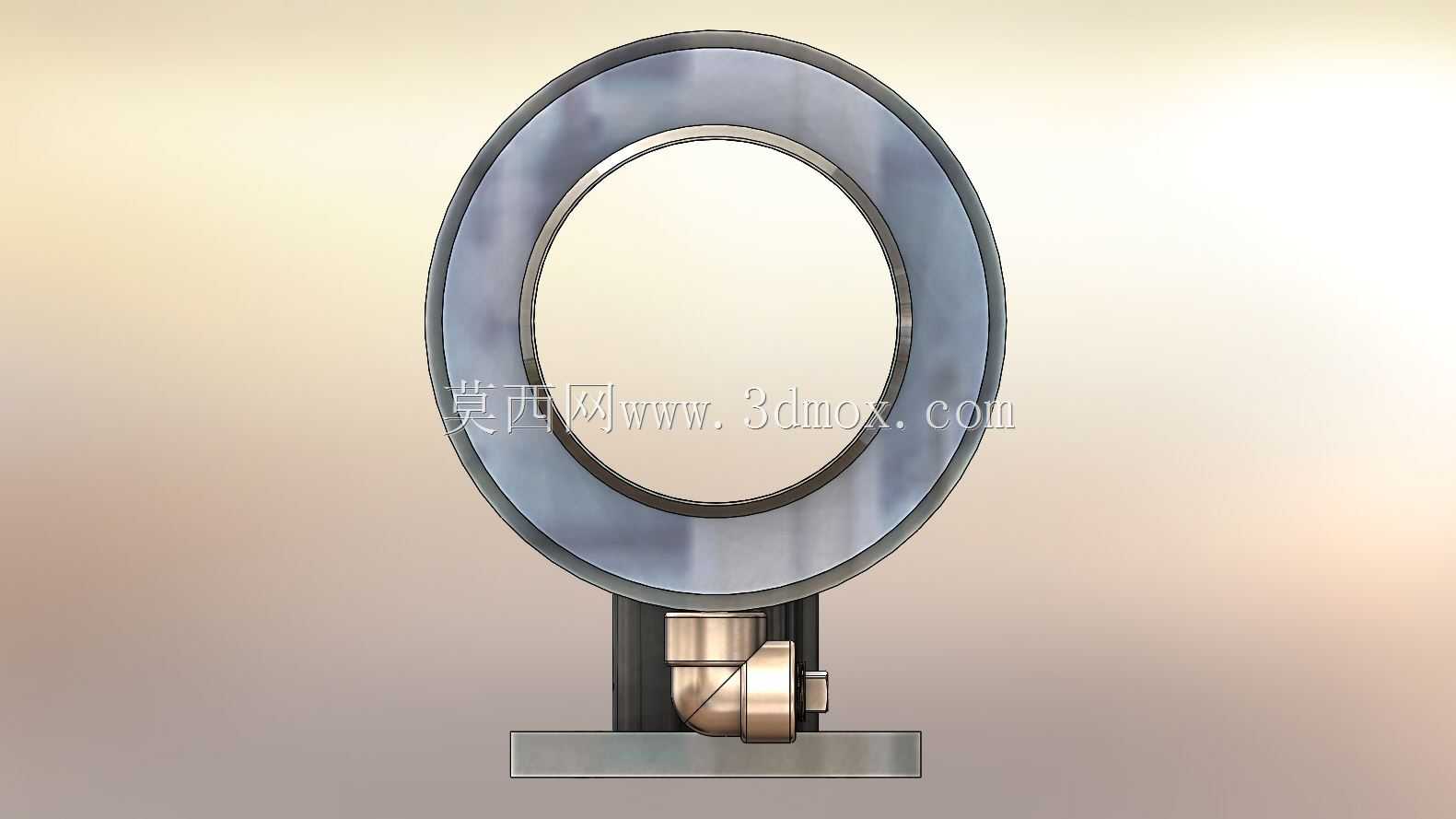

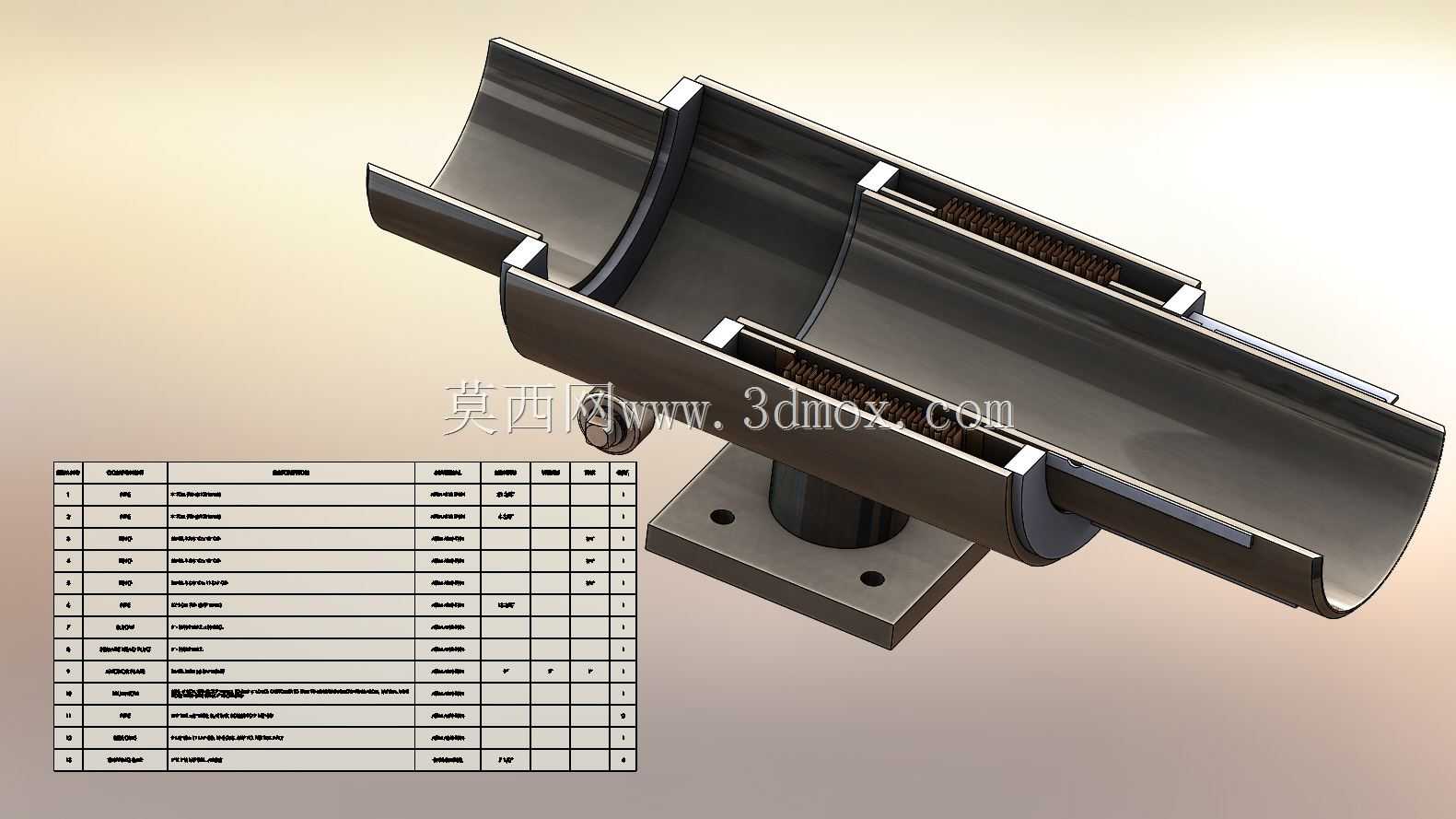

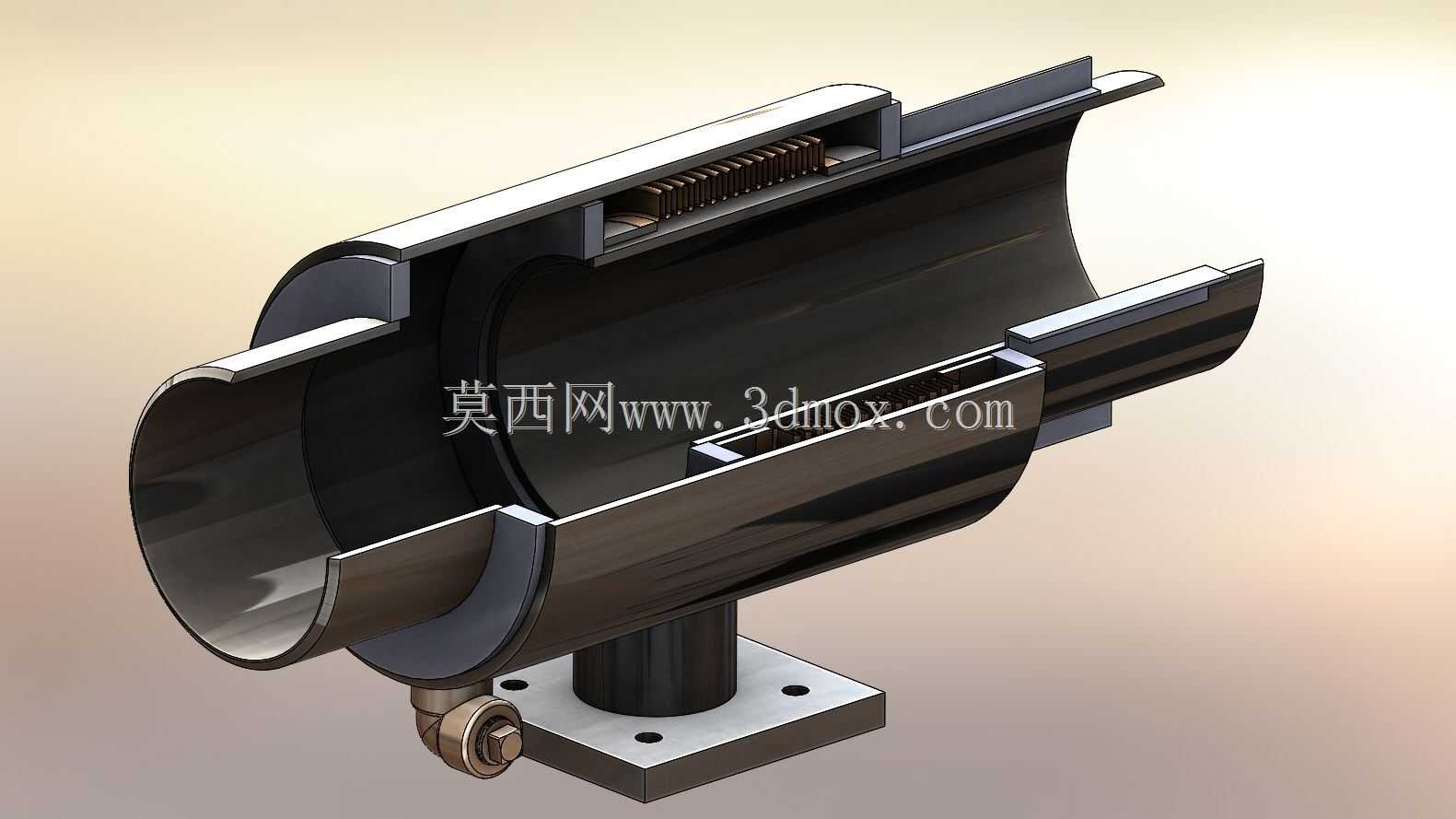

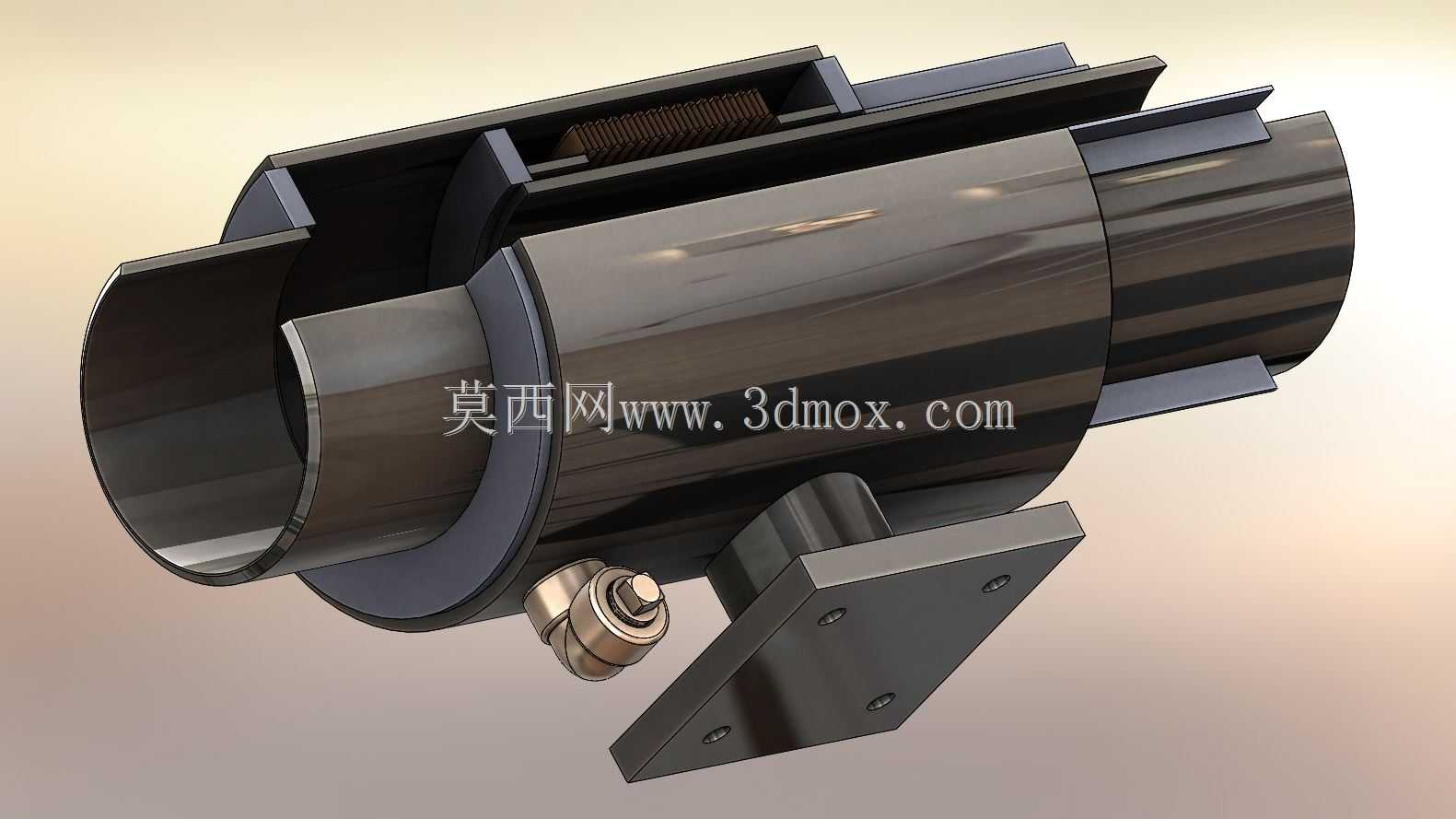

　　在热力管网、化工流体输送、长距离工艺管线的布设场景中，管线受介质温度变化产生的热胀冷缩位移、设备运行传导的振动应力，若没有对应的补偿构件吸收形变，很容易在管线焊缝、法兰连接位置产生应力集中，最终引发拉裂泄漏问题，这款8寸公称直径的外压式波纹管膨胀节，正是针对这类无约束直埋或架空敷设管线设计的补偿元件。从结构设计逻辑来看，该膨胀节采用外压波纹管构型，区别于常规内压式波纹管直接接触输送介质的设计，将波纹管设置在导流套筒与外护筒体之间的腔体内，工作时介质压力作用于波纹管外侧，能让波纹管始终处于受压稳定状态，避免大补偿量下内压波纹管容易出现的柱失稳问题，适配8寸公称通径的管线，两端采用无约束焊接端结构，不需要额外设置导向支座的强制对中约束，

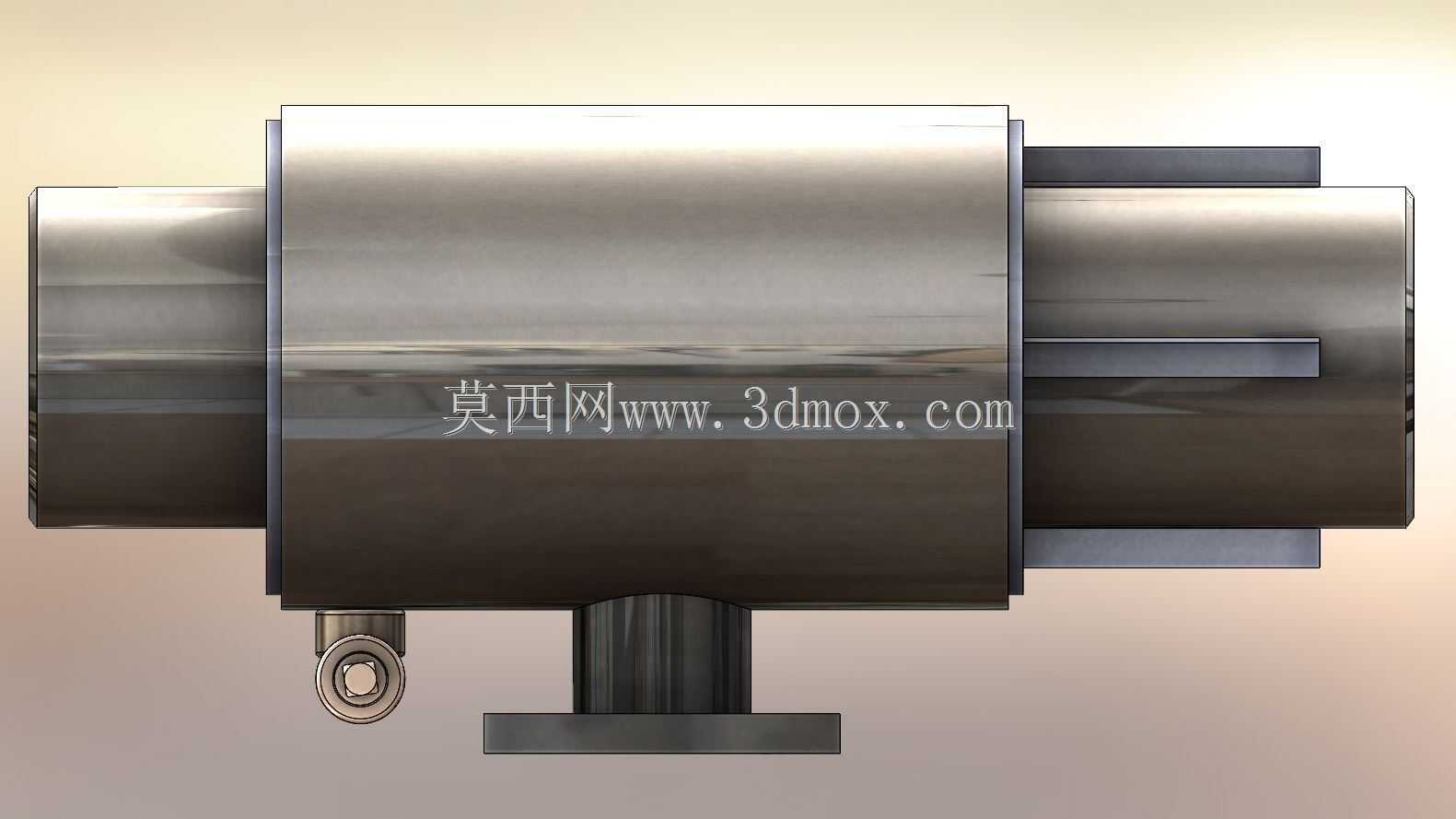

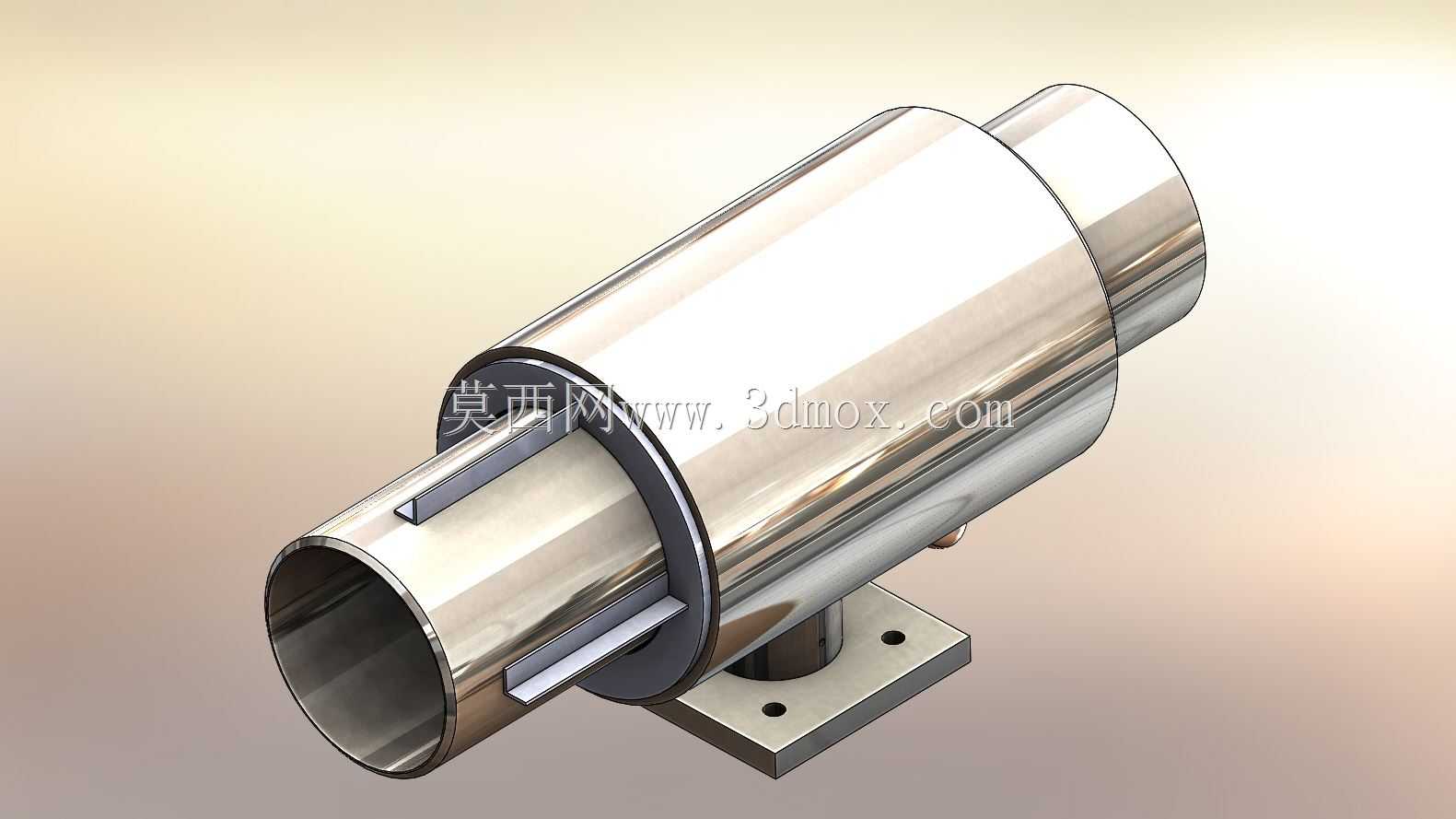

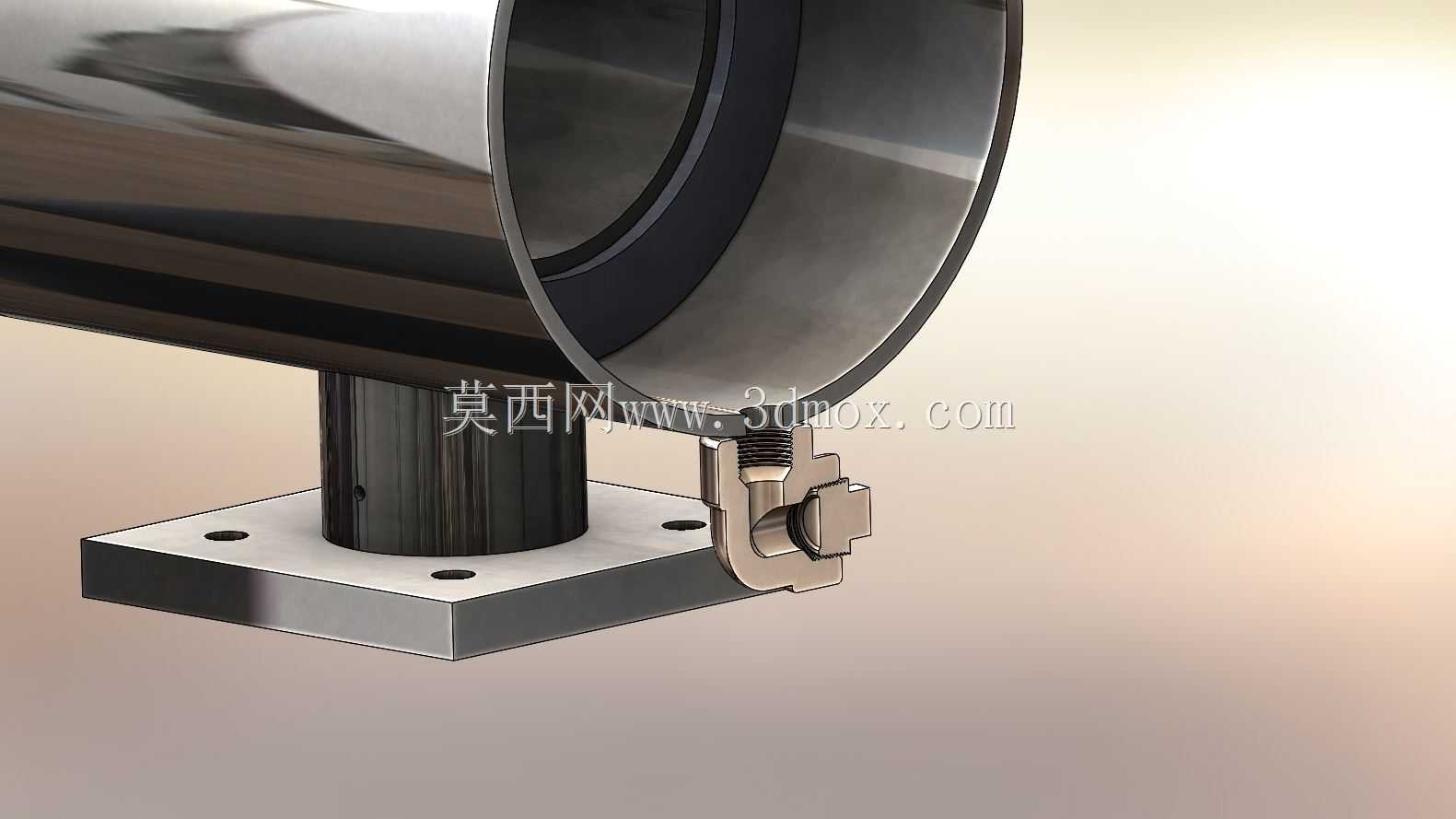

　　安装时直接与管线段对焊连接即可，能同时吸收管线的轴向位移、少量横向偏移与角向偏转，适配管线布设时存在的安装偏差与运行中的多维形变。产品的下部设置带安装孔的方形支座，安装时可通过螺栓将支座固定在管线支墩或支架上，抵消膨胀节自身重量对管线的附加载荷，避免长周期运行中膨胀节自重拉扯管线焊缝；端部分别设置加长型导流套筒，直接插入两端连接的管线内部，一方面能对输送介质形成平滑导流，避免介质直接冲刷波纹管内壁造成冲蚀磨损，尤其是输送含固体颗粒的流体、高速蒸汽介质时，导流套筒能大幅降低波纹管的磨损速率，延长构件使用寿命，另一方面导流套筒与外护筒体之间预留了足够的位移间隙，不会在波纹管补偿形变时出现卡滞。从安装边界来看，

　　两端焊接端的外径与同公称直径的标准管线外径匹配，现场焊接时不需要额外加工过渡接头，下部方形支座的安装孔位间距符合常规管线支墩的通用安装尺寸，不需要重新预制支墩预埋件；波纹管段采用多层薄壁金属结构，在保证补偿刚度与承压能力的前提下，降低了膨胀节的整体刚度，减小形变时对管线两端产生的反推力，不会给管线两端连接的泵阀、设备带来额外的载荷负担。实际应用中，这类外压式无约束膨胀节常被用在城镇集中供热的二次管网、化工装置的中低压工艺管线、空分装置的低温输送管线上，相比带拉杆的约束型膨胀节，它不需要在安装完成后拆除定位拉杆的额外工序，也不会因为拉杆安装不到位导致补偿失效，整体结构的密封点全部为焊接密封，不存在法兰密封面泄漏的风险，适合长周期免维护的管线布设场景。
