3英寸公称直径法兰式管道膨胀节结构

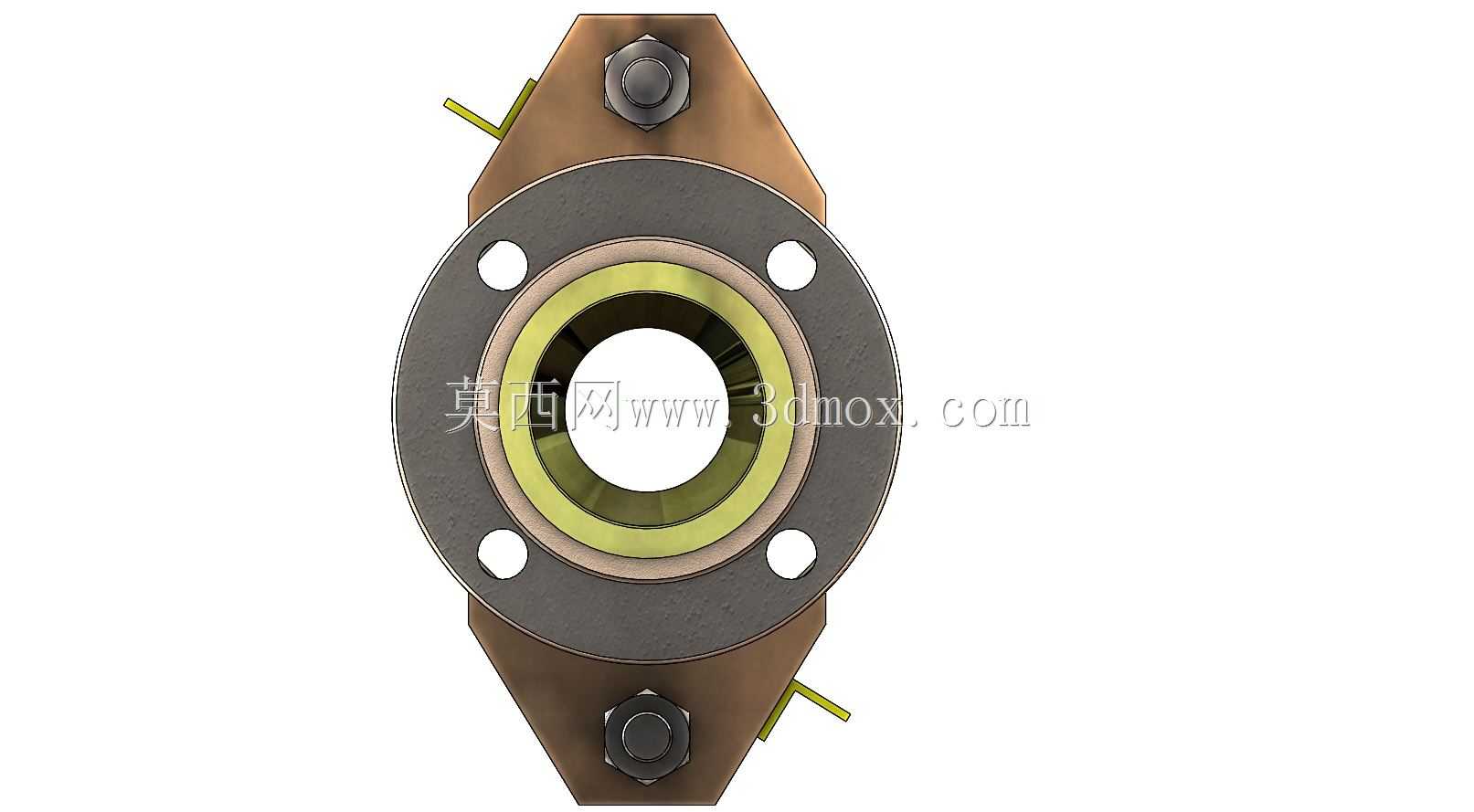

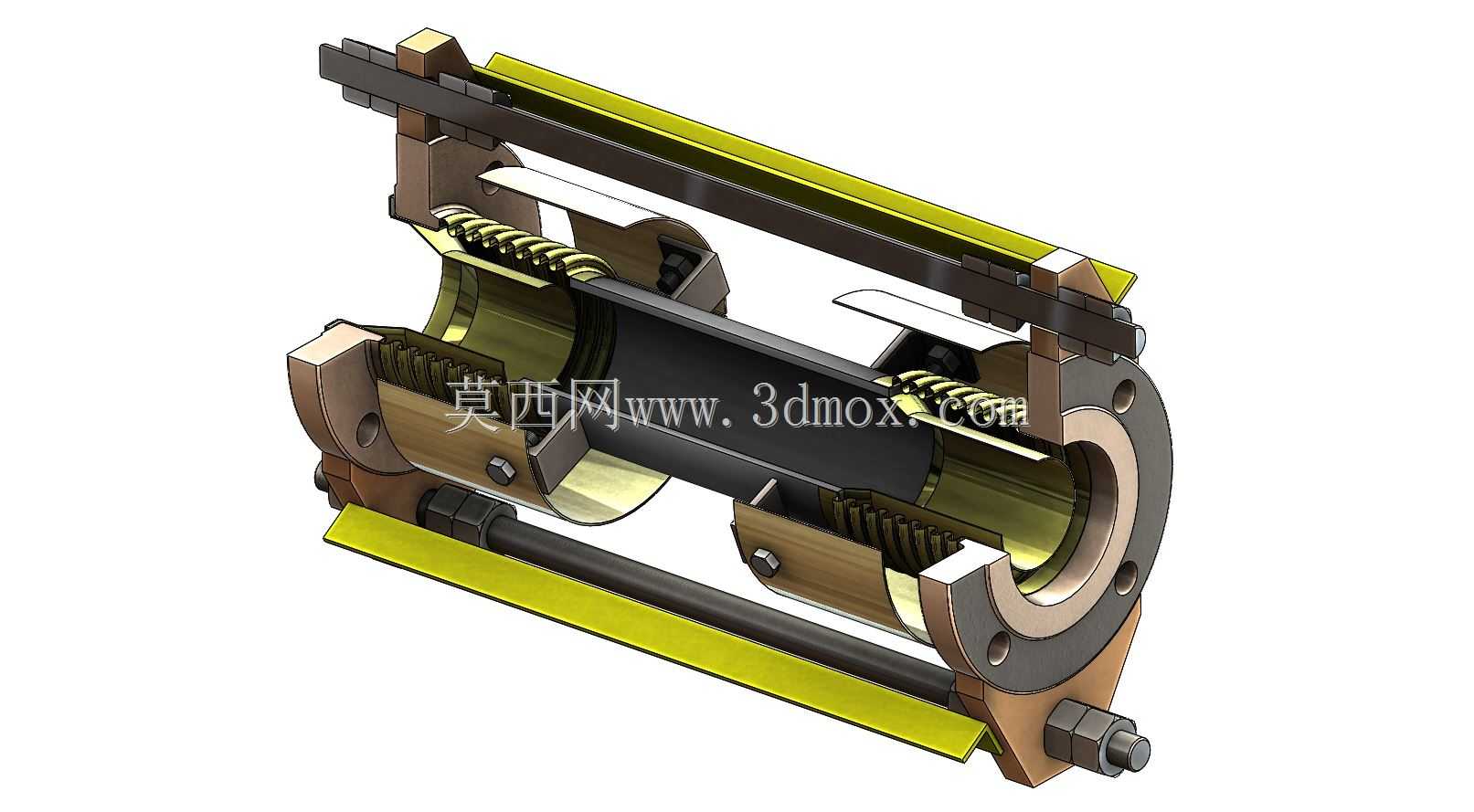

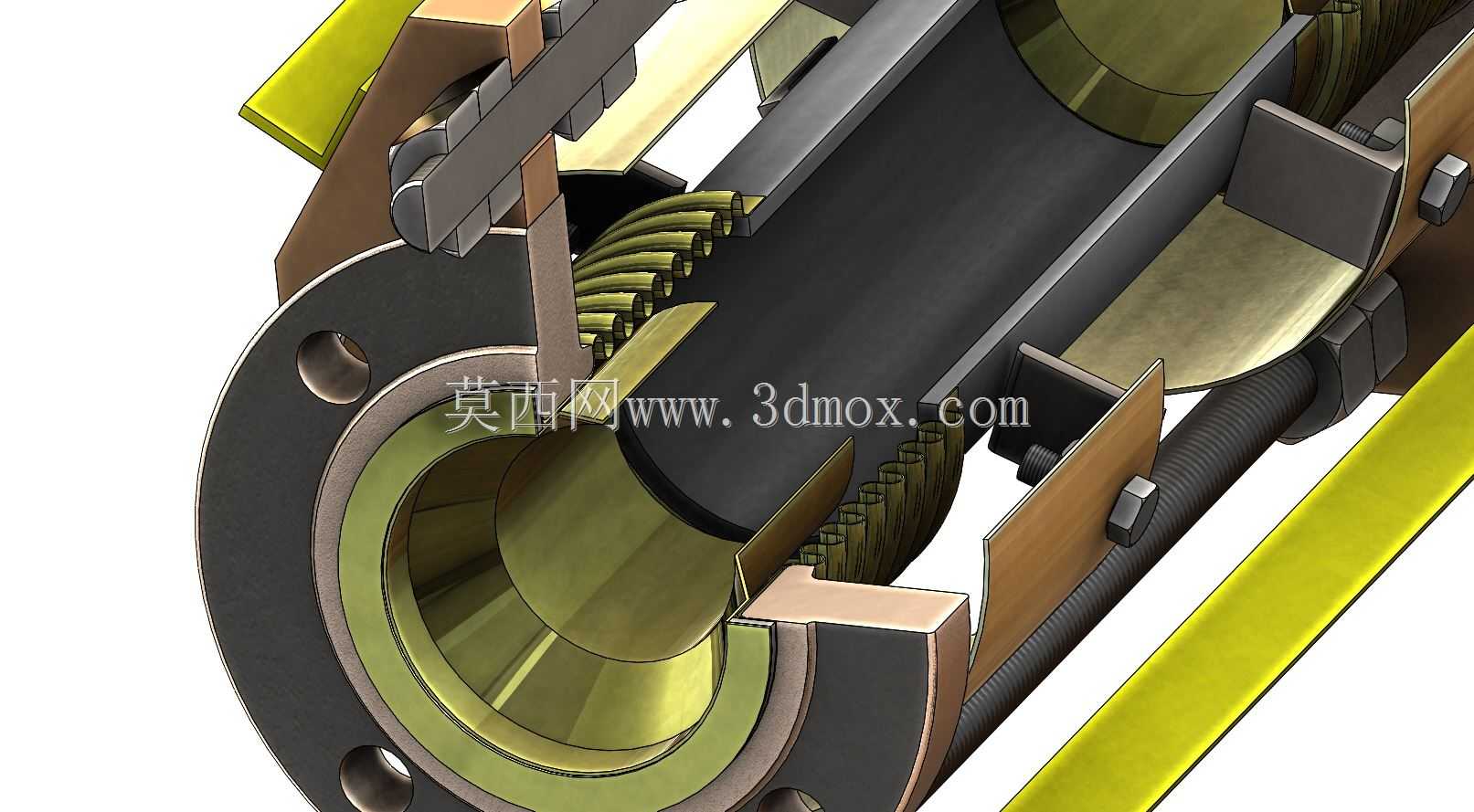

　　在化工流体输送、市政给排水、暖通空调以及工业动力管路系统中，管路因介质温度变化产生的热胀冷缩、设备运行带来的振动位移、安装对位偏差带来的附加应力，一直是管路设计中需要重点解决的问题，这类法兰式膨胀节正是针对上述工况开发的管路补偿元件。该结构采用两端法兰对接的安装形式，适配3英寸公称直径的管路接口，安装时无需额外加工焊接坡口，通过法兰螺栓紧固即可完成与管路、阀组或设备端口的连接，大幅降低现场施工的对位难度，尤其适合后期运维需要频繁拆检的管路区段。从结构设计来看，中间的金属波纹管段是核心补偿元件，采用多层薄壁金属叠压成型，既可以沿管路轴向实现一定范围的伸缩位移，也能补偿小幅度的径向偏角与横向错位，避免管路应力集中导致的焊缝开裂、

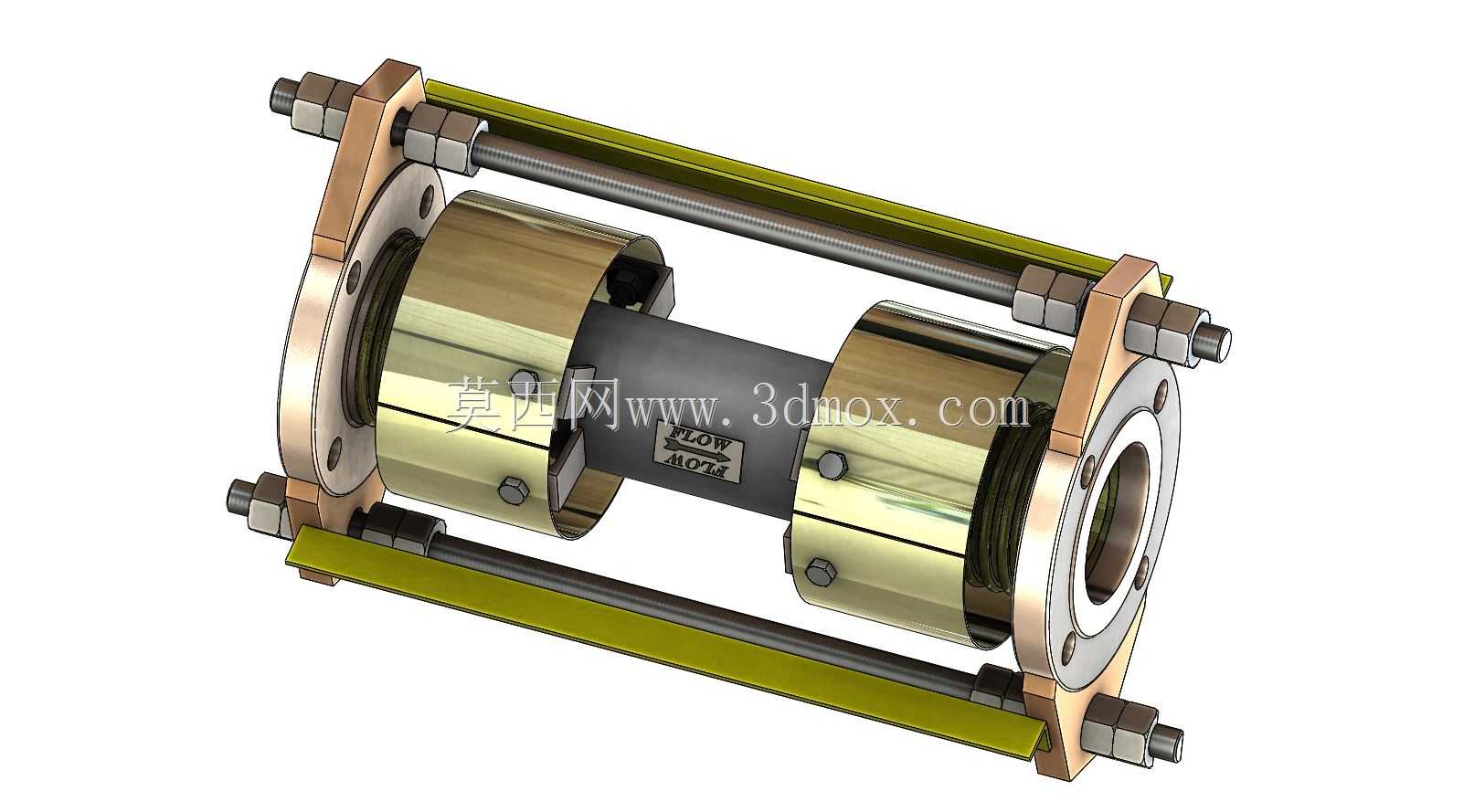

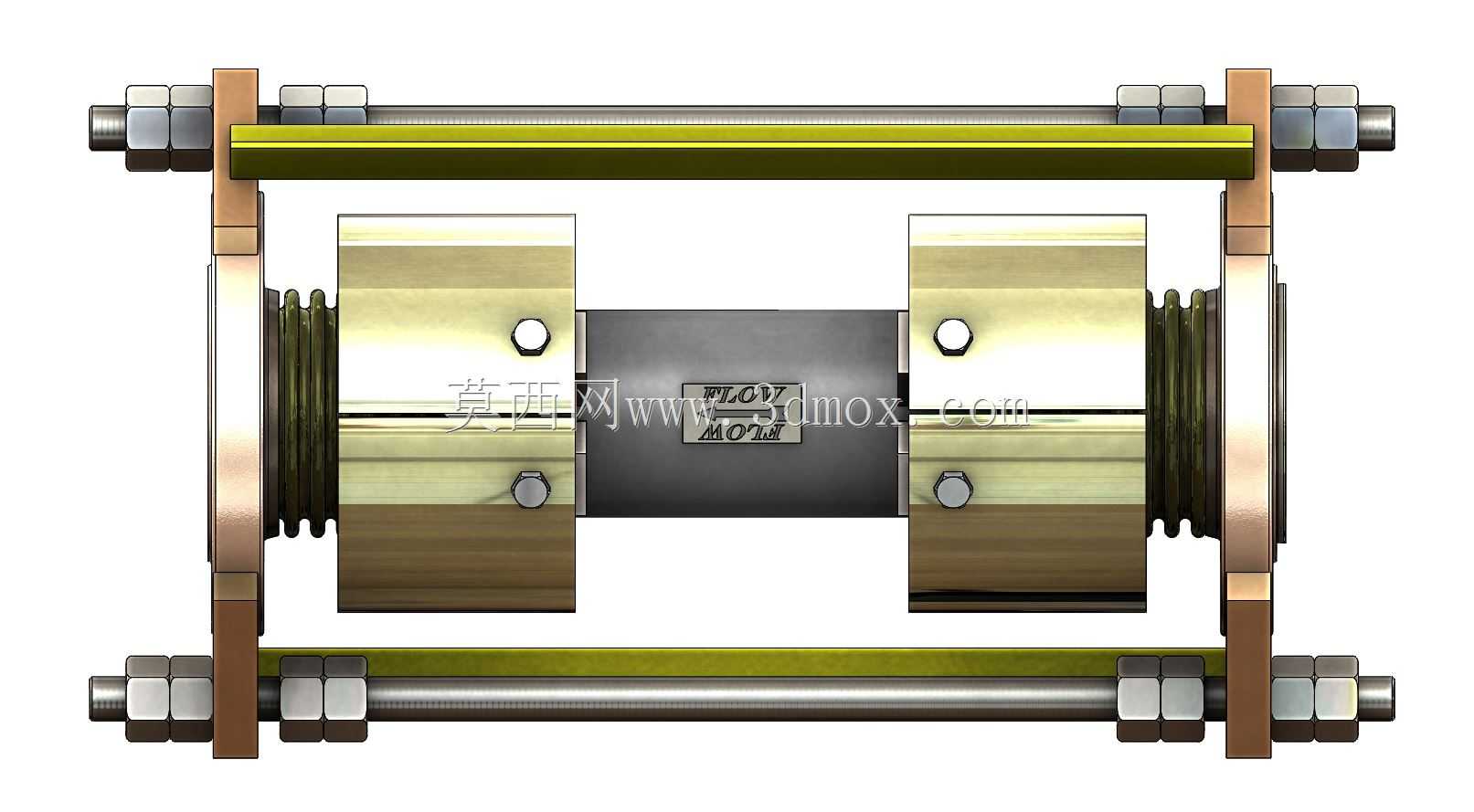

　　法兰密封失效问题。外围设置的多根导向拉杆，并非用于限制补偿量，而是在运输、安装过程中为波纹管提供刚性支撑，防止吊装或对位时波纹管受侧向力产生塑性变形，安装完成后可根据现场补偿需求调整拉杆的锁紧螺母位置，预留合理的伸缩间隙，避免拉杆限制正常的位移补偿。两端的连接法兰采用标准密封面设计，可适配同压力等级的常规法兰垫片，密封面的加工精度满足中低压流体管路的密封要求，可输送水、油气、低腐蚀性工业介质等常见流体。在实际选型应用中，需要根据管路的工作压力、介质温度、预期位移量确认安装预留长度，该结构的整体安装边界紧凑，不需要额外预留过大的操作空间，法兰端的螺栓孔位完全匹配对应通径的标准法兰尺寸，可直接替换同规格的老式刚性接头，

　　不需要改动原有管路的法兰接口尺寸。设计建模时，波纹管的波形参数、壁厚选择经过位移量与承压能力的校核，既保证足够的疲劳寿命应对长期往复位移，也避免壁厚过大导致补偿刚度上升、无法吸收小位移的问题；两端的接管与法兰的焊接位置做了应力释放过渡，避免焊接应力传递到波纹管段影响使用寿命。这类膨胀节通常安装在换热器进出口、泵组出口管路、长距离直管段的温度补偿区段，以及设备与管路的连接位置，用来隔断设备振动向管路传递，同时补偿温度变化带来的管路长度变化，降低管路支架的受力负荷，减少管路系统的运维故障点。
