圆形织物金属法兰连接膨胀节结构设计

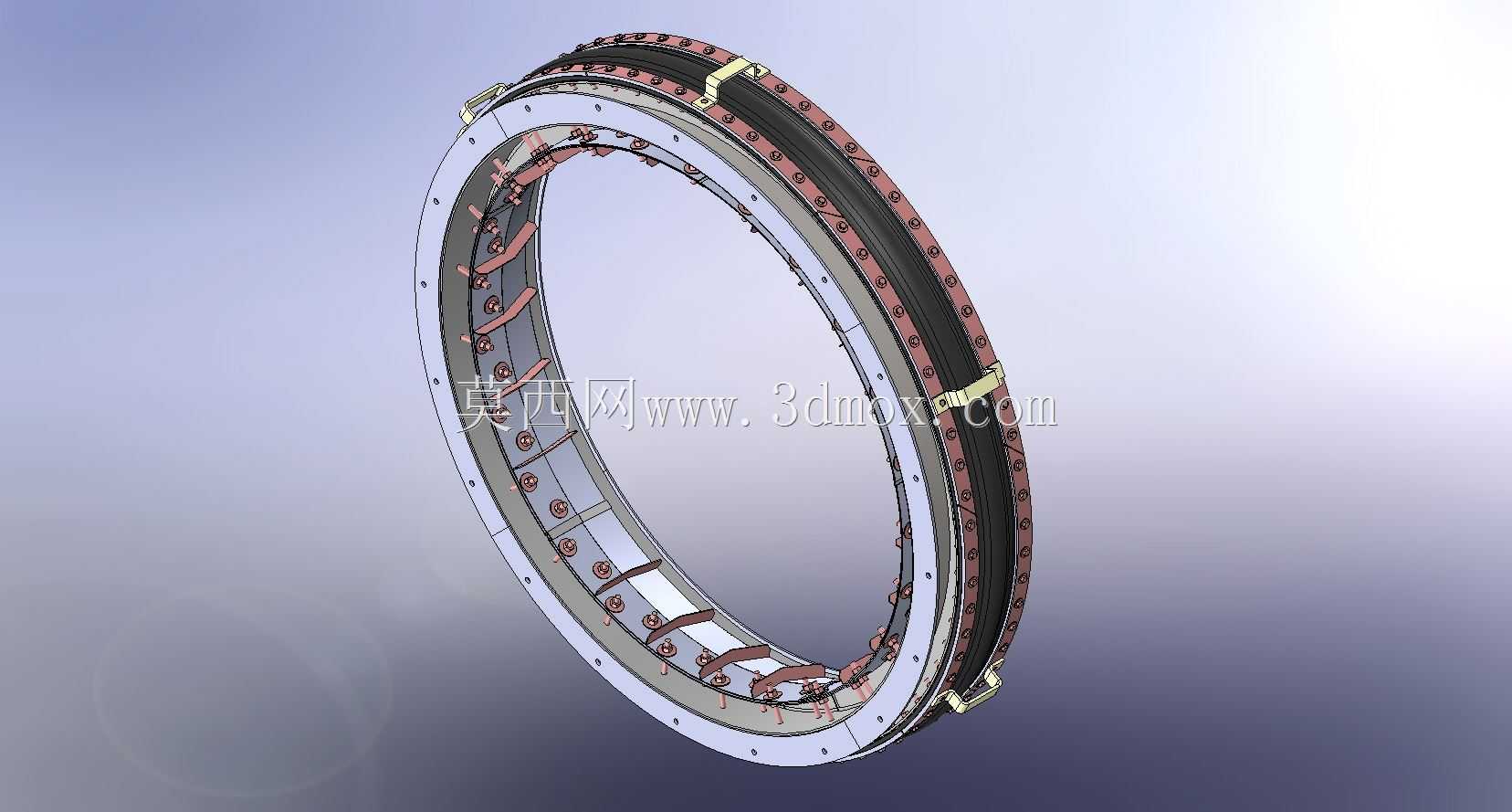

　　在工业通风、烟气输送、低压流体管路系统中，管路受介质温度变化产生的热胀冷缩、设备运行带来的振动传递、安装过程中存在的同轴度偏差，都会给管路焊缝、法兰连接面带来持续的交变应力，严重时会直接造成管路开裂、密封面泄漏，这类工况下就需要用到带织物补偿段的金属法兰膨胀节来吸收位移、隔断振动传递。这款圆形织物金属法兰连接结构，两端采用标准圆形金属法兰作为安装接口，法兰盘上均匀分布螺栓通孔，可直接与同公称通径的管路法兰、设备接口配对安装，安装时只需保证两端法兰的同轴度偏差在允许范围内，按对角顺序拧紧连接螺栓即可完成装配，不需要额外的焊接工序，后期维护更换也十分便捷。中间的织物补偿段采用多层复合柔性织物材质，相比纯金属波纹膨胀节，它的径向、

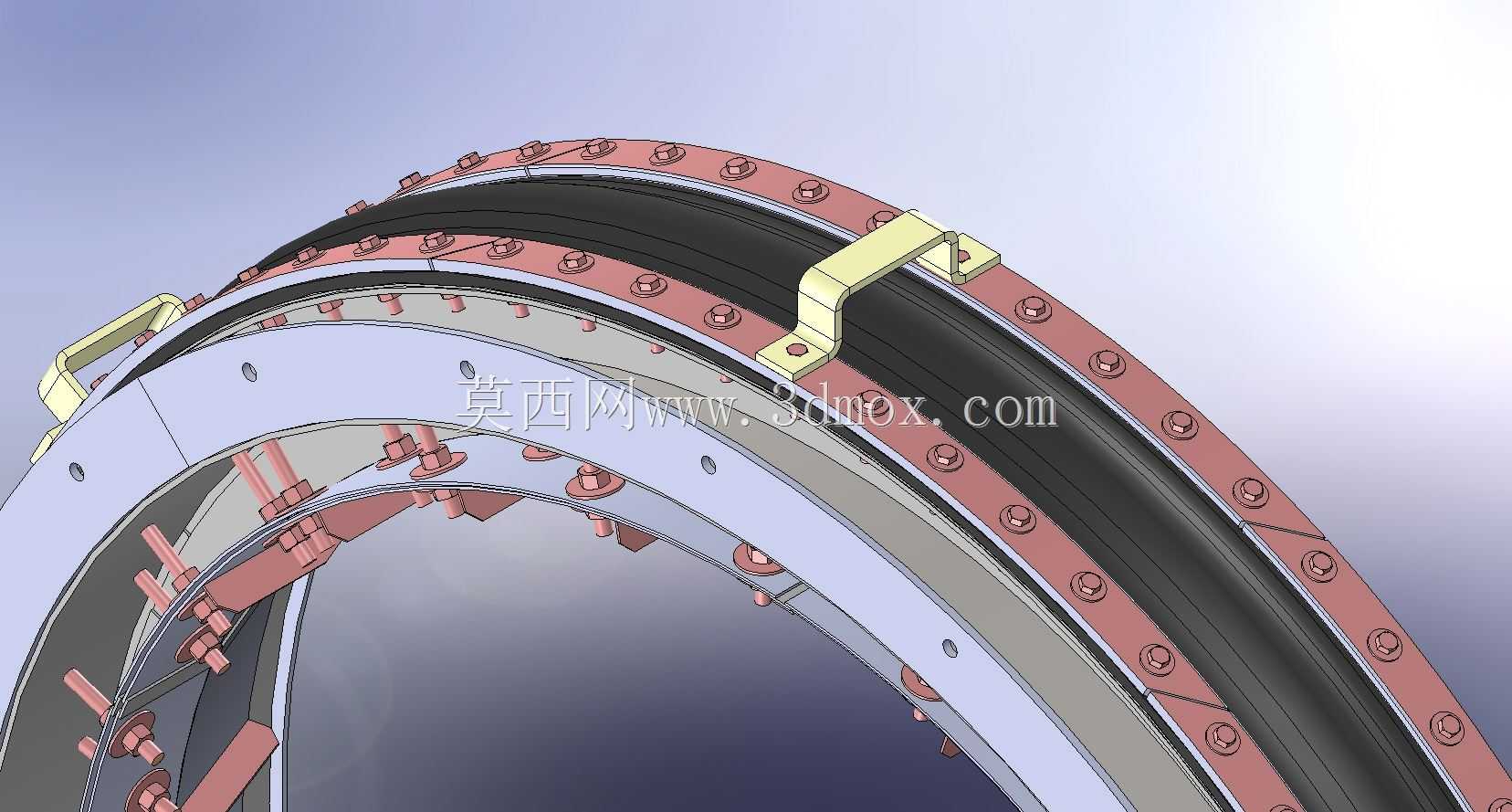

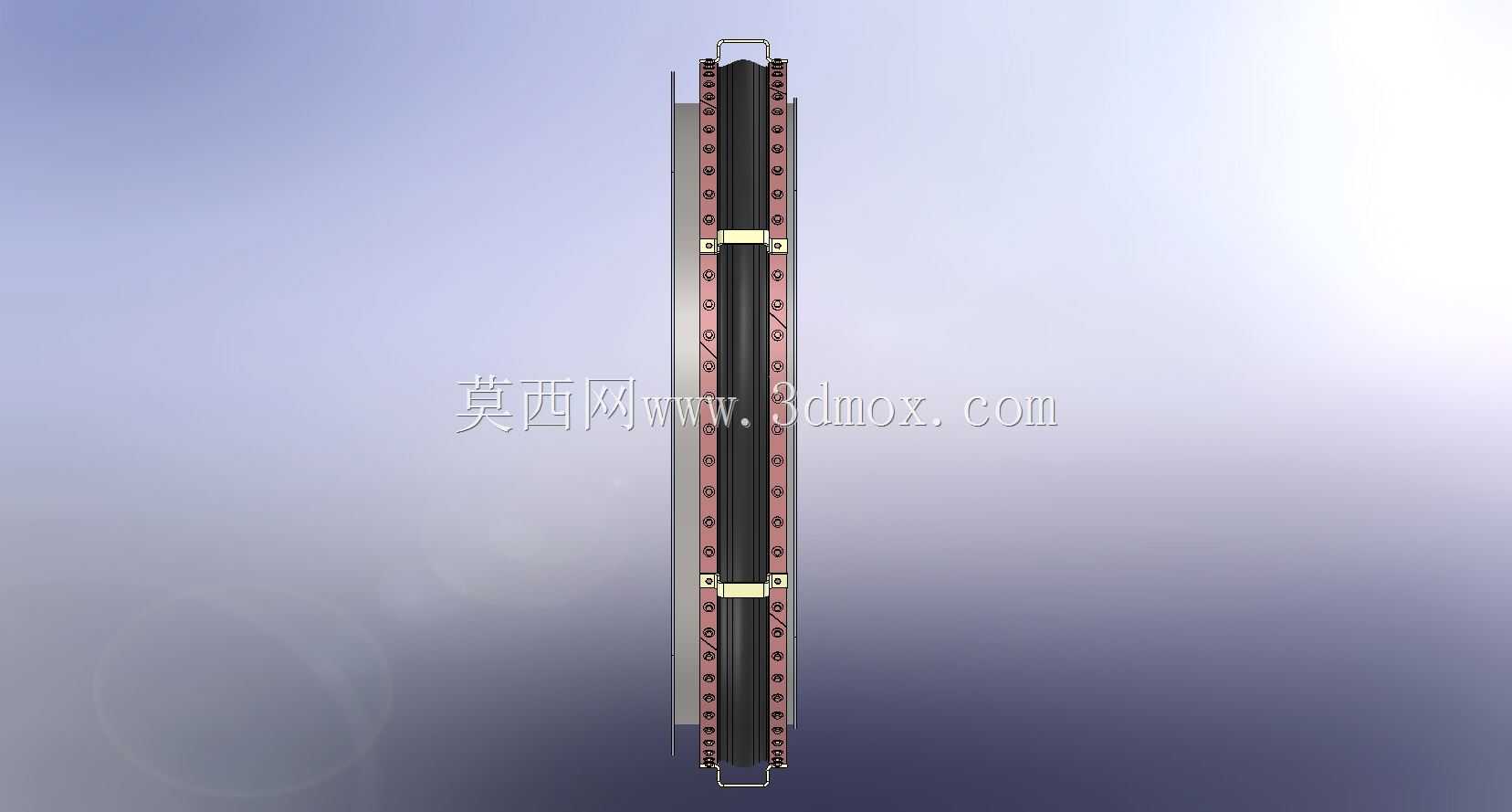

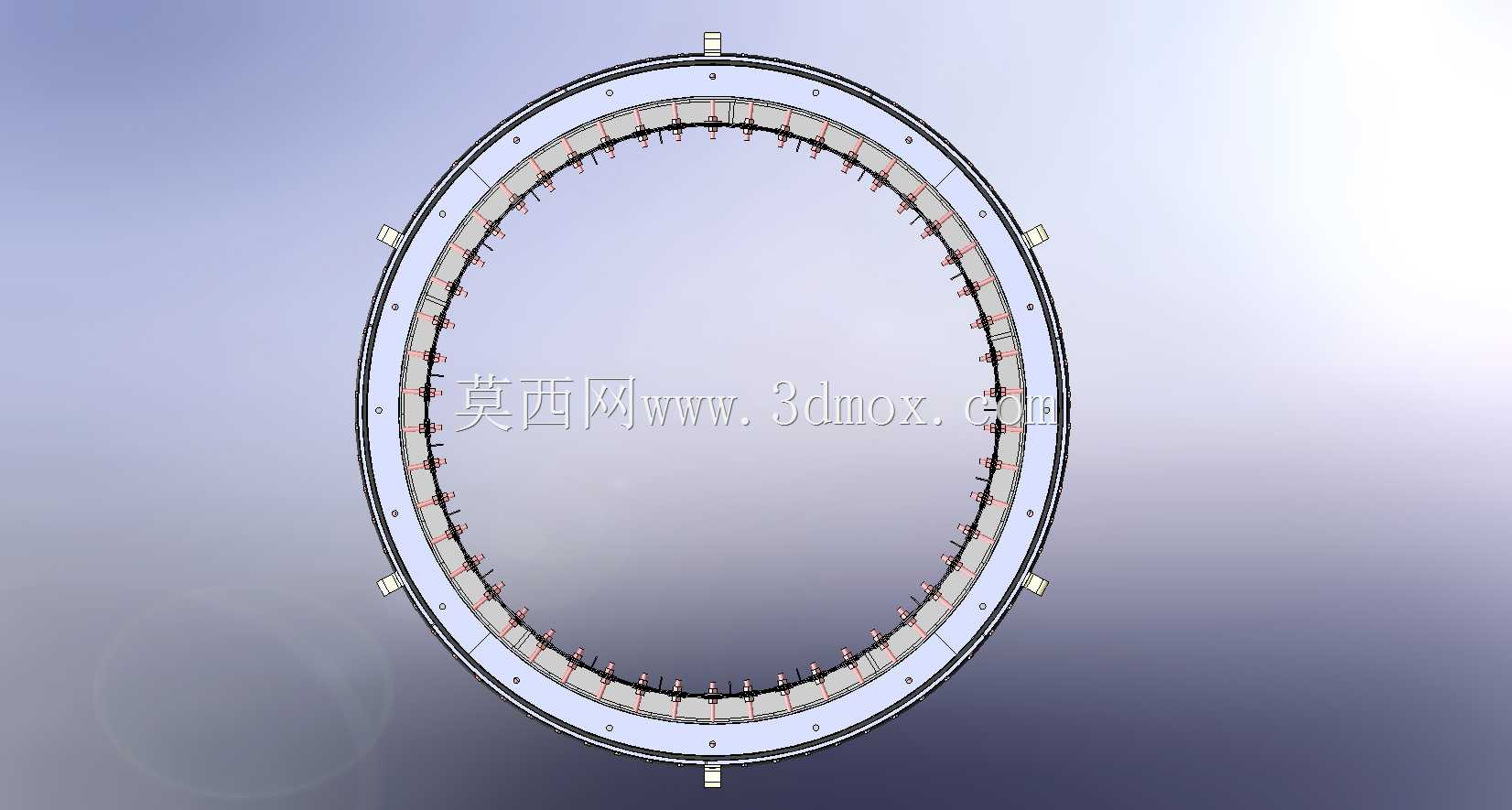

　　角向位移补偿量更大，同时自身刚度极低，不会对两端连接的设备、管路产生额外的附加推力，能有效吸收设备运行时产生的高频微幅振动，避免振动沿管路刚性传递造成的紧固件松动、仪表损坏问题。设计时，金属法兰采用整体机加工成型，法兰密封面加工有适配织物层压合的台阶结构，织物层两端通过压环、均匀分布的紧固件牢牢压合在法兰台阶面上，压合面处做了密封处理，可满足低压工况下的密封要求，不会出现介质沿压合面泄漏的问题。法兰外侧沿圆周均匀设置了多组限位拉板，这类拉板的作用是在管路产生过大轴向位移时拉住两端法兰，避免织物补偿段被过度拉伸造成撕裂损坏，同时也能在运输、吊装过程中保护柔性补偿段不受外力拉扯。整个结构的安装边界完全匹配对应通径的标准法兰安装尺寸，

　　不需要对原有管路接口做额外改造，可直接替换同规格的刚性连接段，在通风除尘、脱硫脱硝烟气管道、工业风机进出口连接等场景中应用十分广泛，设计过程中充分考虑了不同位移方向的补偿需求，限位结构的行程经过校核，既保证足够的补偿量，又不会让柔性段超出许用变形范围，金属法兰的厚度、螺栓孔分布都经过强度校核，可承受管路工作压力下的轴向载荷，不会出现法兰变形导致的密封失效问题。
