18吋单约束焊接端金属膨胀节结构

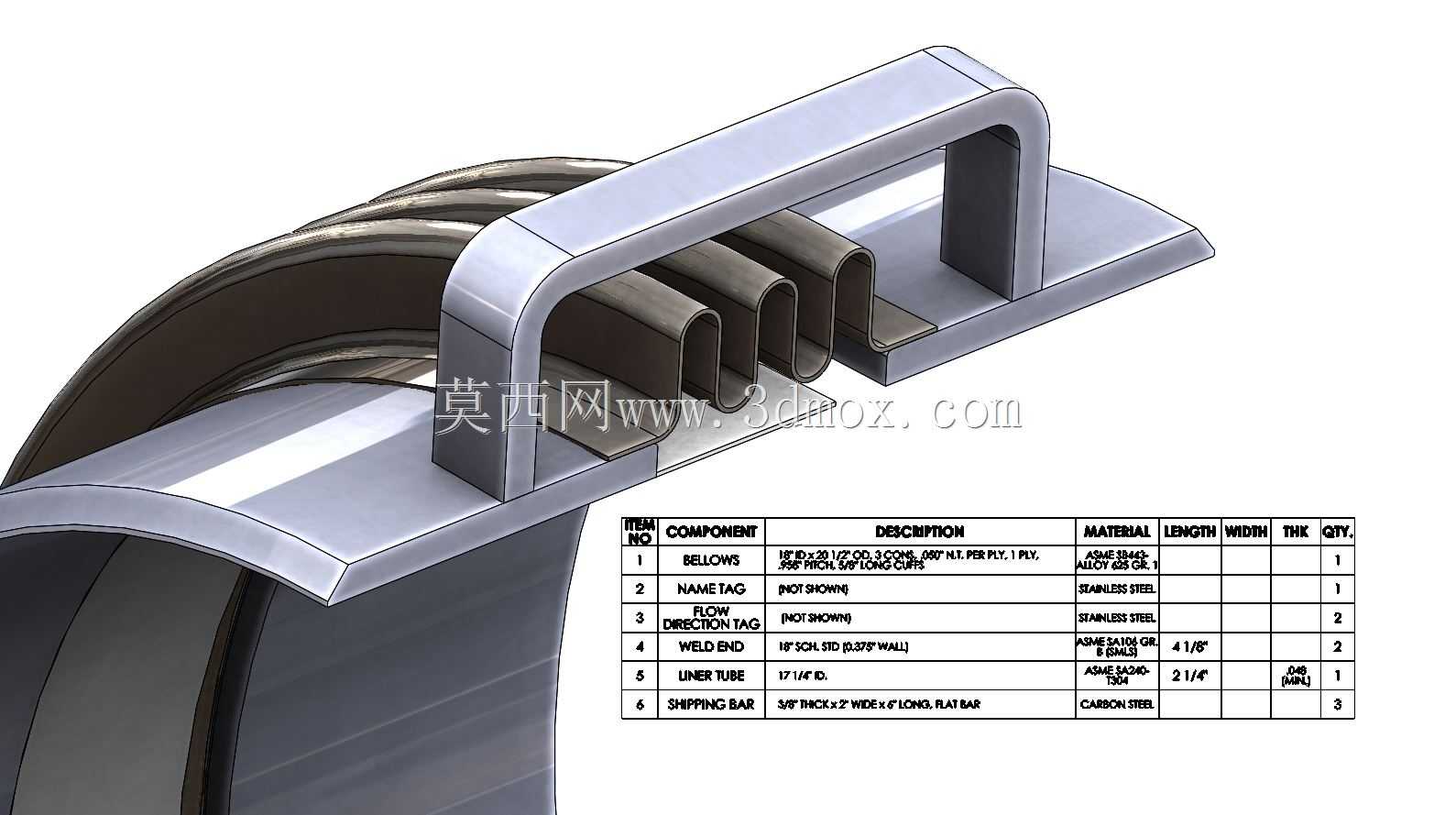

　　在石化、电力、市政供热等带压流体输送管线系统中，管线受介质温度变化产生的热胀冷缩位移、设备运行传递的振动、基础沉降带来的错位载荷，极易造成焊缝拉裂、管道变形甚至密封失效，这类单约束焊接端膨胀节就是针对这类工况开发的挠性补偿元件。该款膨胀节公称直径为18英寸，采用焊接端连接形式，安装时直接与同管径管道端部对焊固定，相比法兰连接形式可减少密封面数量，降低高压工况下的泄漏风险，同时节省法兰、螺栓等配套连接件的采购与安装成本，更适合长输直埋管线、高温高压工艺管线这类对连接可靠性要求高的场景。产品核心补偿元件采用多层薄壁金属波纹管结构，波纹管的波型参数经过刚度匹配设计，可在保证承压能力的前提下，提供足够的轴向、横向与角向位移补偿量，

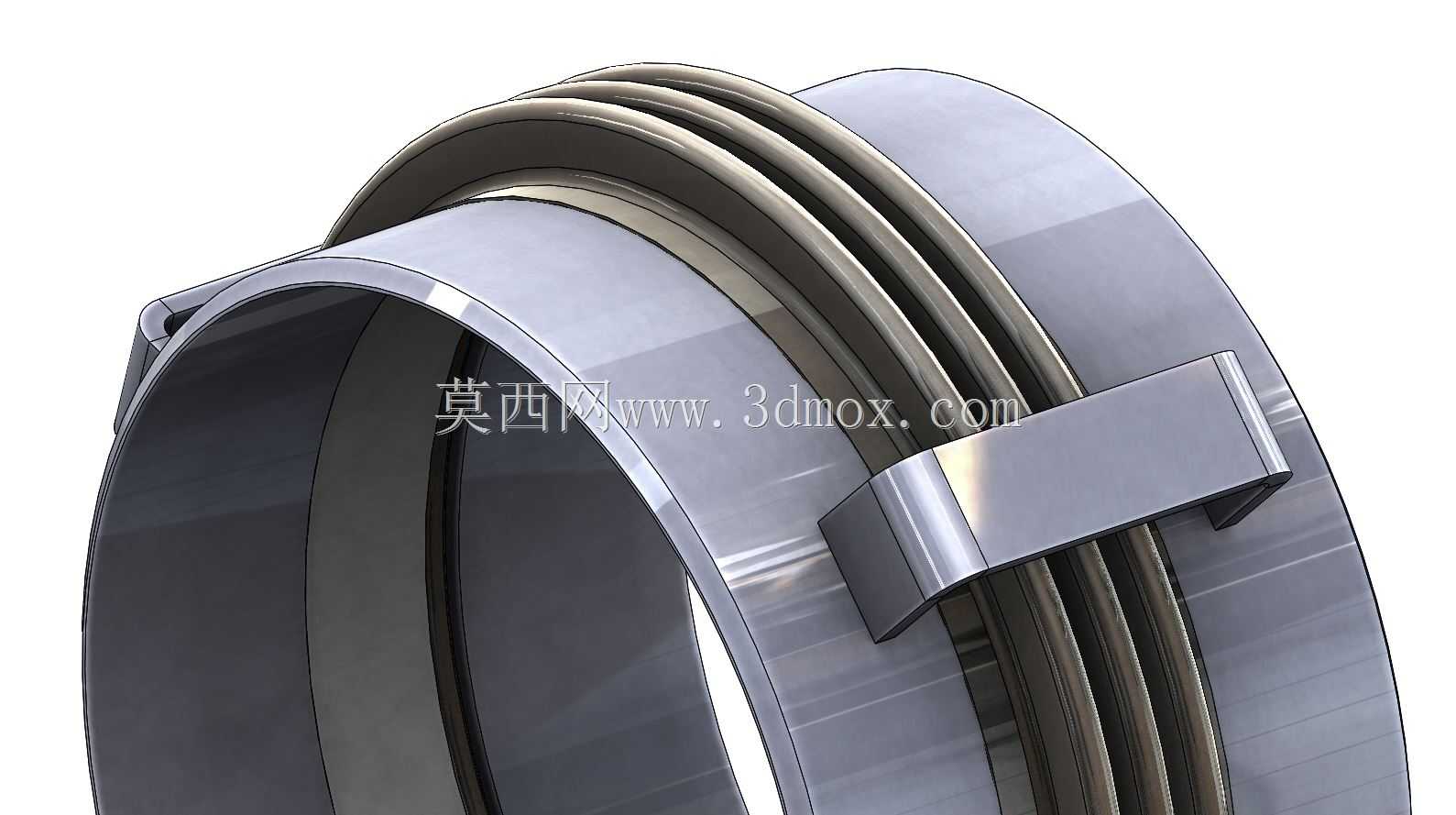

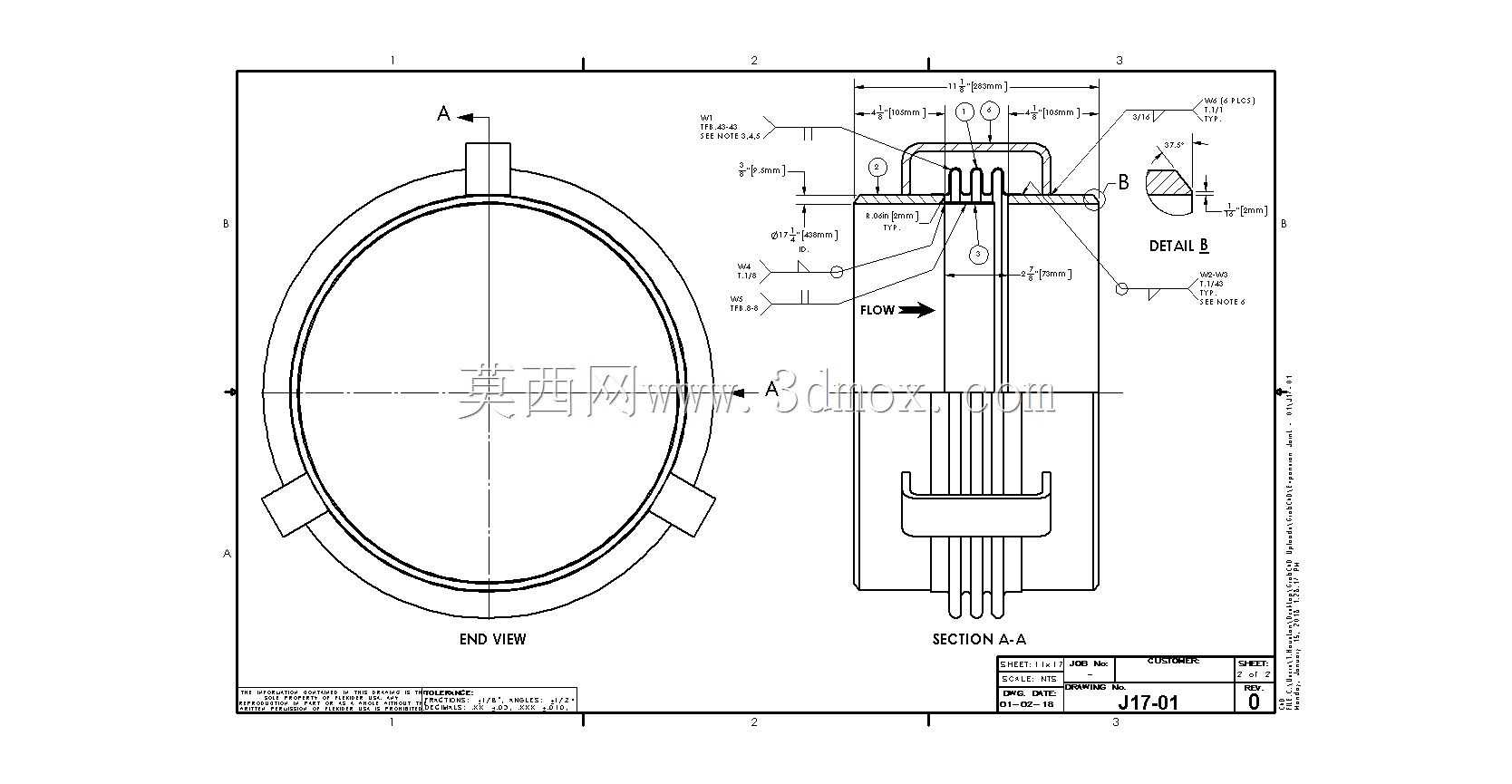

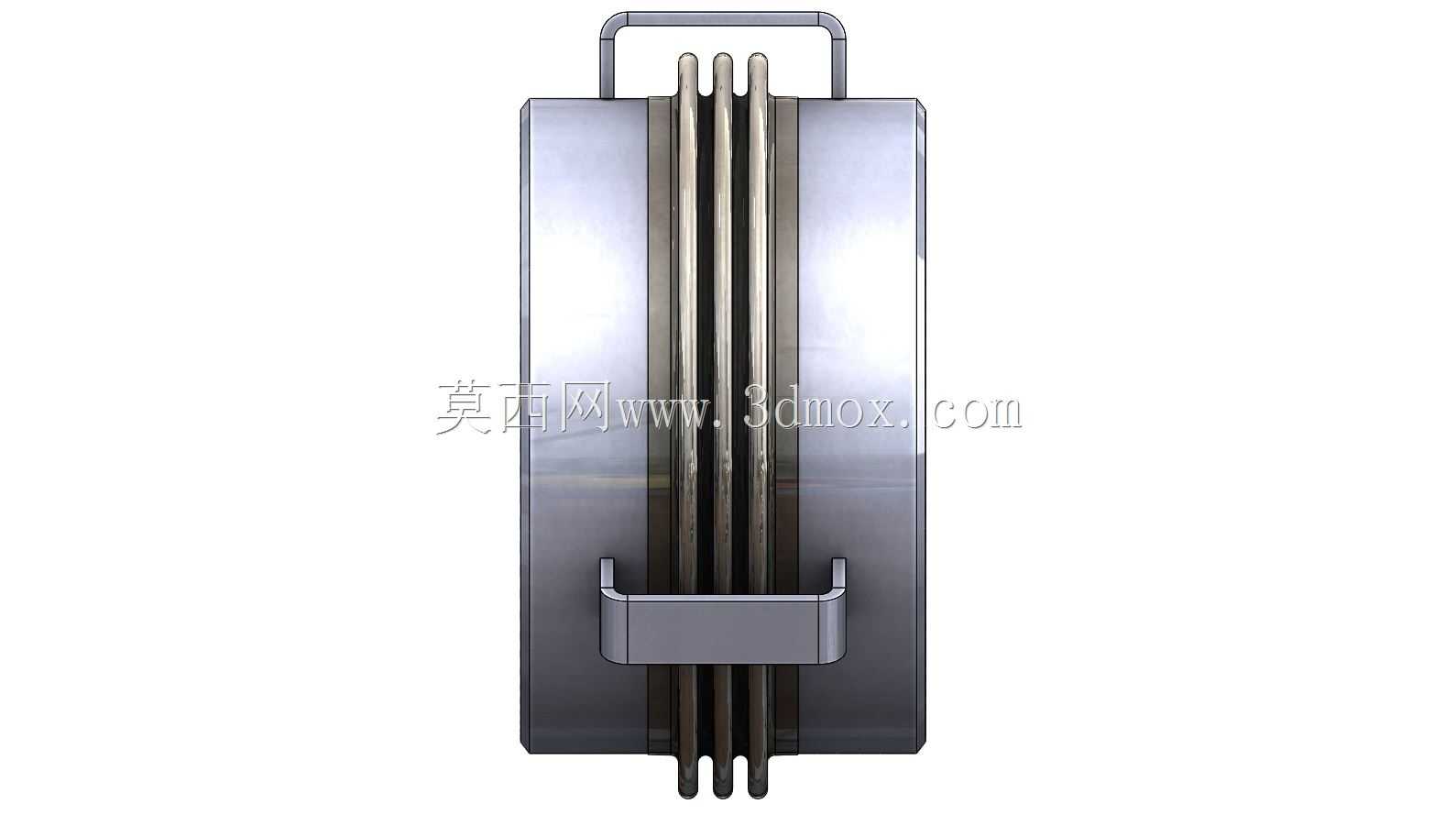

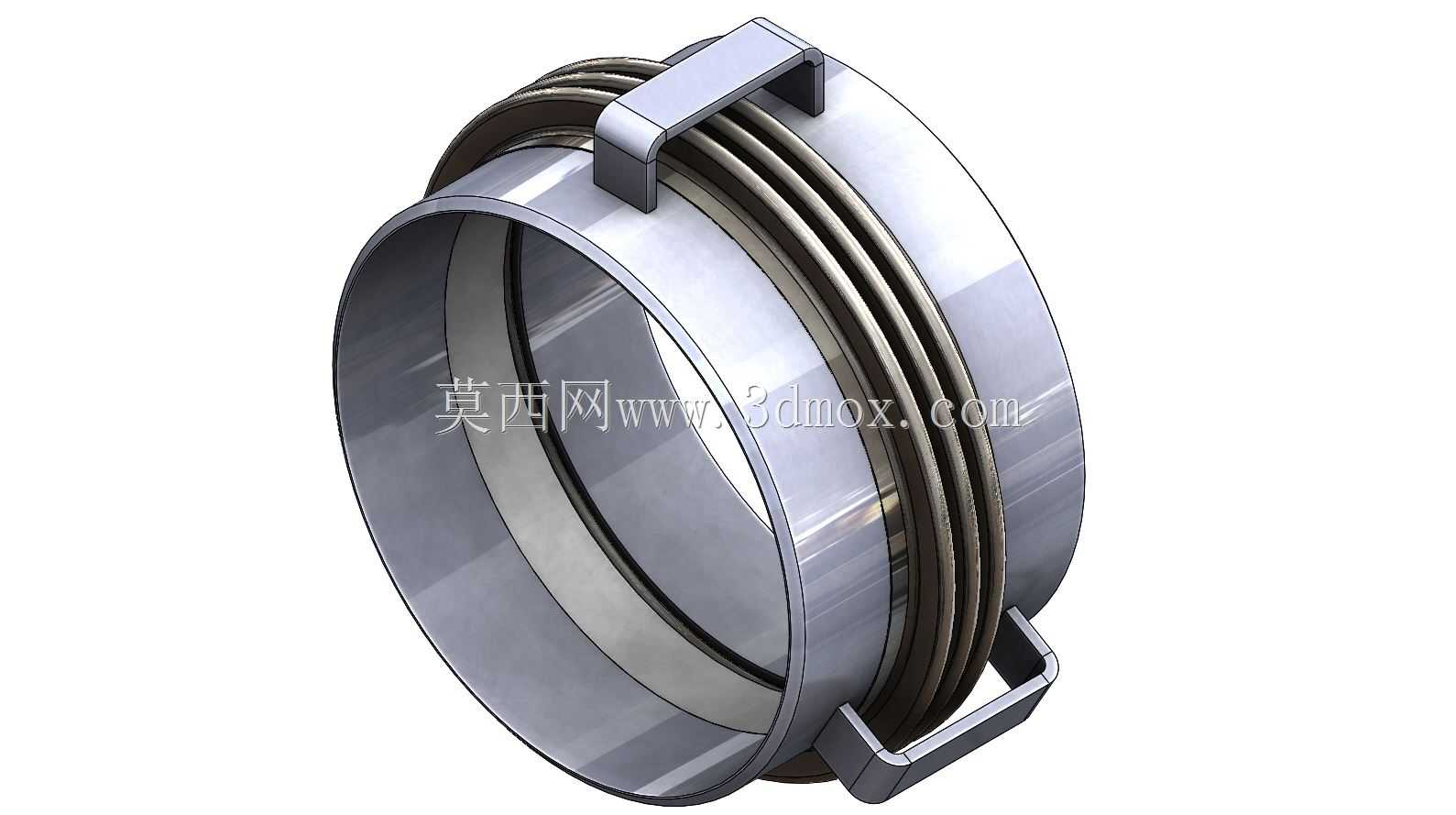

　　同时自身刚度不会对管线两端的固定支架造成过大附加载荷。外侧设置的两个对称限位支座，属于单约束结构的核心受力部件，可限制波纹管的过度拉伸位移，避免管线异常受力时波纹管被拉脱失效，同时在运输、吊装过程中对波纹管段起到防护作用，防止外力磕碰造成薄壁波片变形。设计过程中严格遵循ASME B&PV规范第八节第1部分附录26以及EJMA第10版的相关要求，从波纹管的壁厚计算、波距波高参数选取，到焊接端的坡口形式、限位支座的强度校核，都经过多轮迭代验证，确保在额定压力、温度工况下的疲劳寿命满足管线设计周期要求。安装边界方面，焊接端的外径、壁厚与对接管道完全匹配，现场焊接时需注意采取散热措施，避免焊接高温传导至波纹管段造成材料退火软化，

　　影响承压与补偿性能；管线安装时需提前核算固定支架的间距与受力，确保膨胀节的补偿量覆盖管线的最大热位移量，避免出现补偿不足或过补偿的问题。日常运维中，该类膨胀节无需额外加注润滑脂或定期更换密封件，仅需在管线检修时检查波纹管表面是否有腐蚀、变形，焊缝位置是否有渗漏即可，运维成本远低于其他类型的补偿装置。
