57x57方形单自由伸缩缝结构设计

　　在建筑幕墙、集成管线、模块化设备框架的布设场景中，结构受温度形变、安装公差、基础沉降带来的位移补偿需求一直是结构设计里的细节难点，这款方形单自由伸缩缝正是针对这类场景开发的适配构件。从实际使用逻辑来看，这类构件核心作用是在两段刚性方形构件的衔接位置，预留可控的伸缩活动余量，避免结构因热胀冷缩产生内应力挤压变形，或是在安装对接时抵消装配累计公差，降低现场拼接的对位难度。

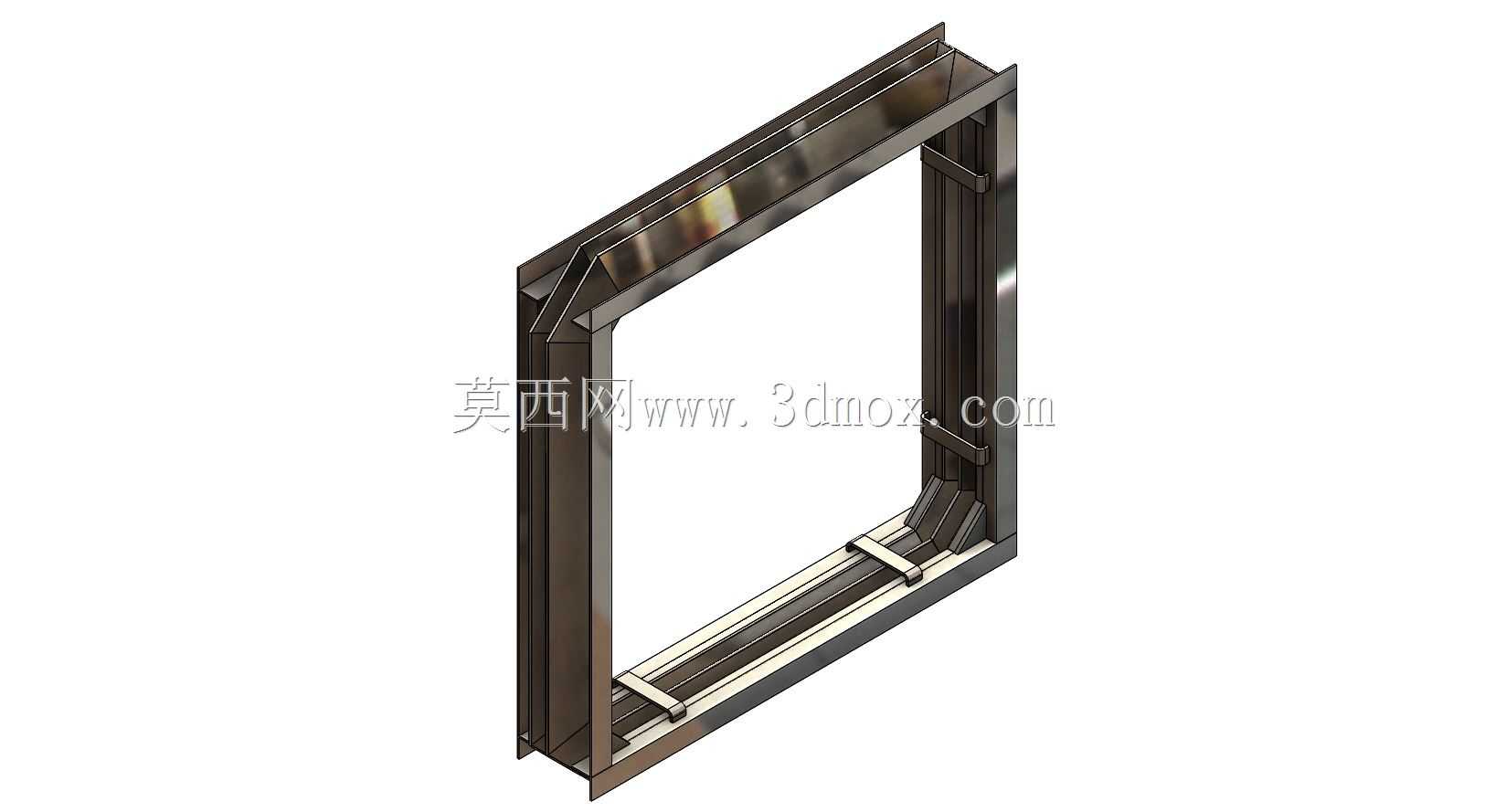

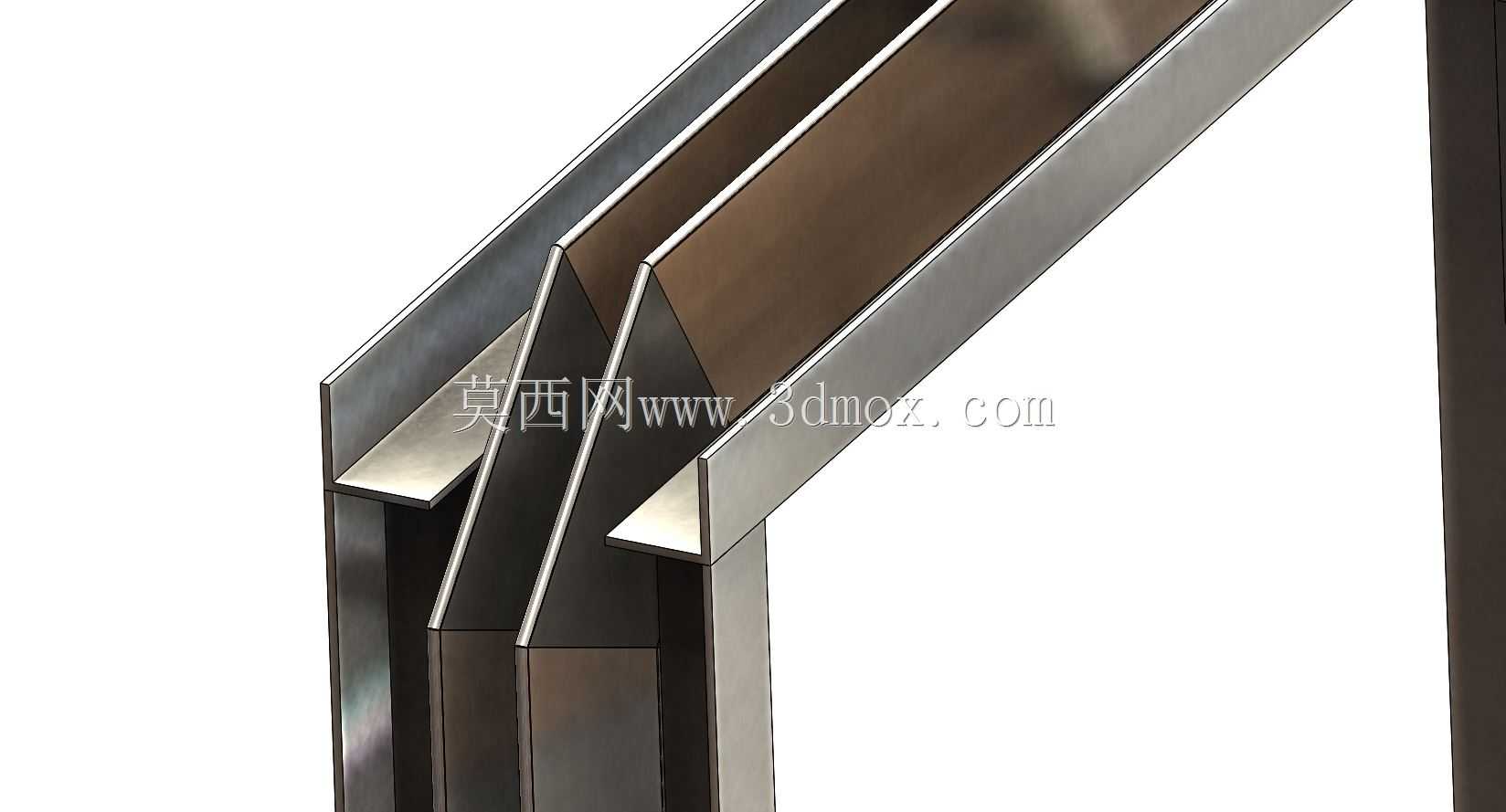

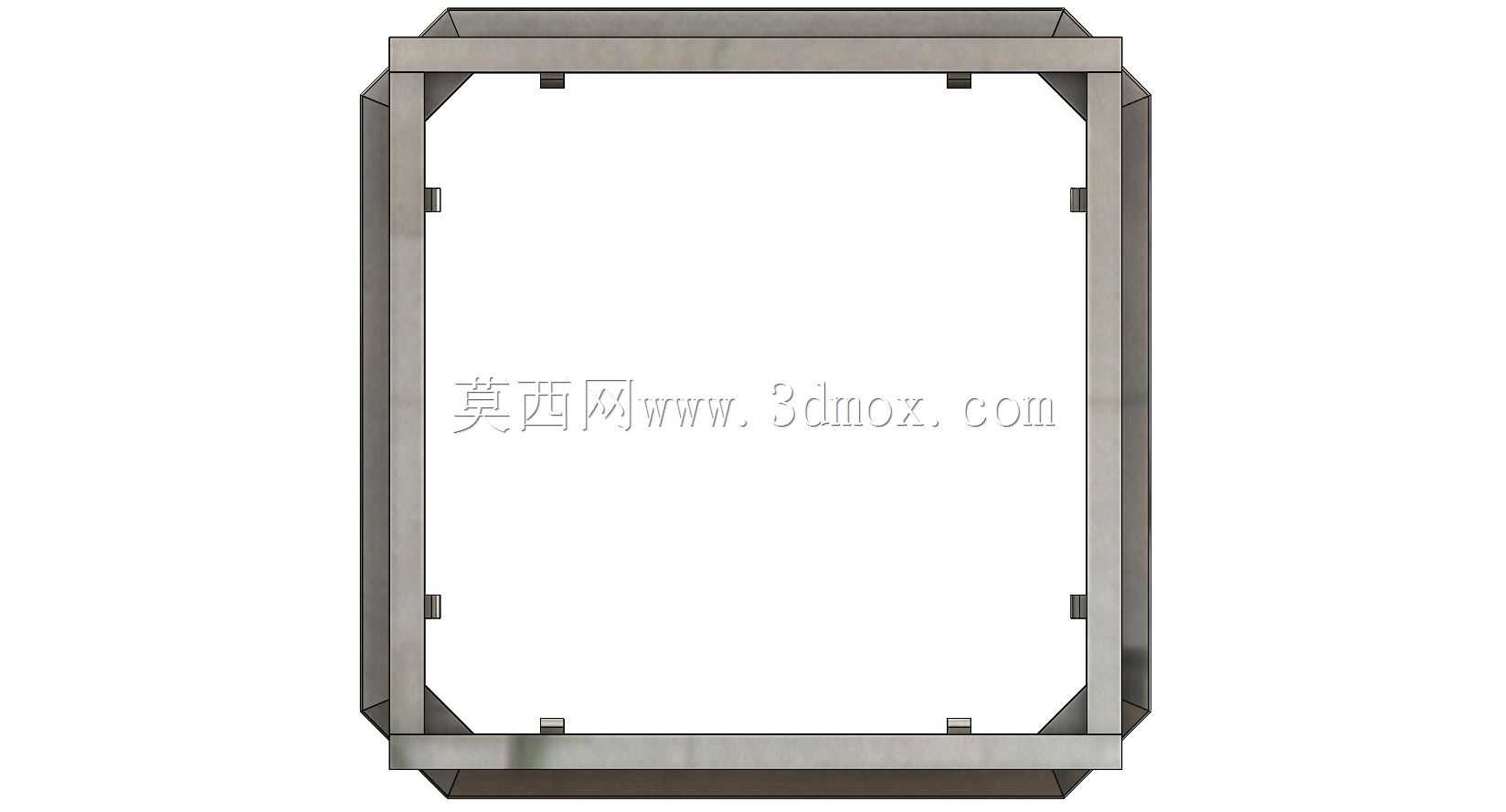

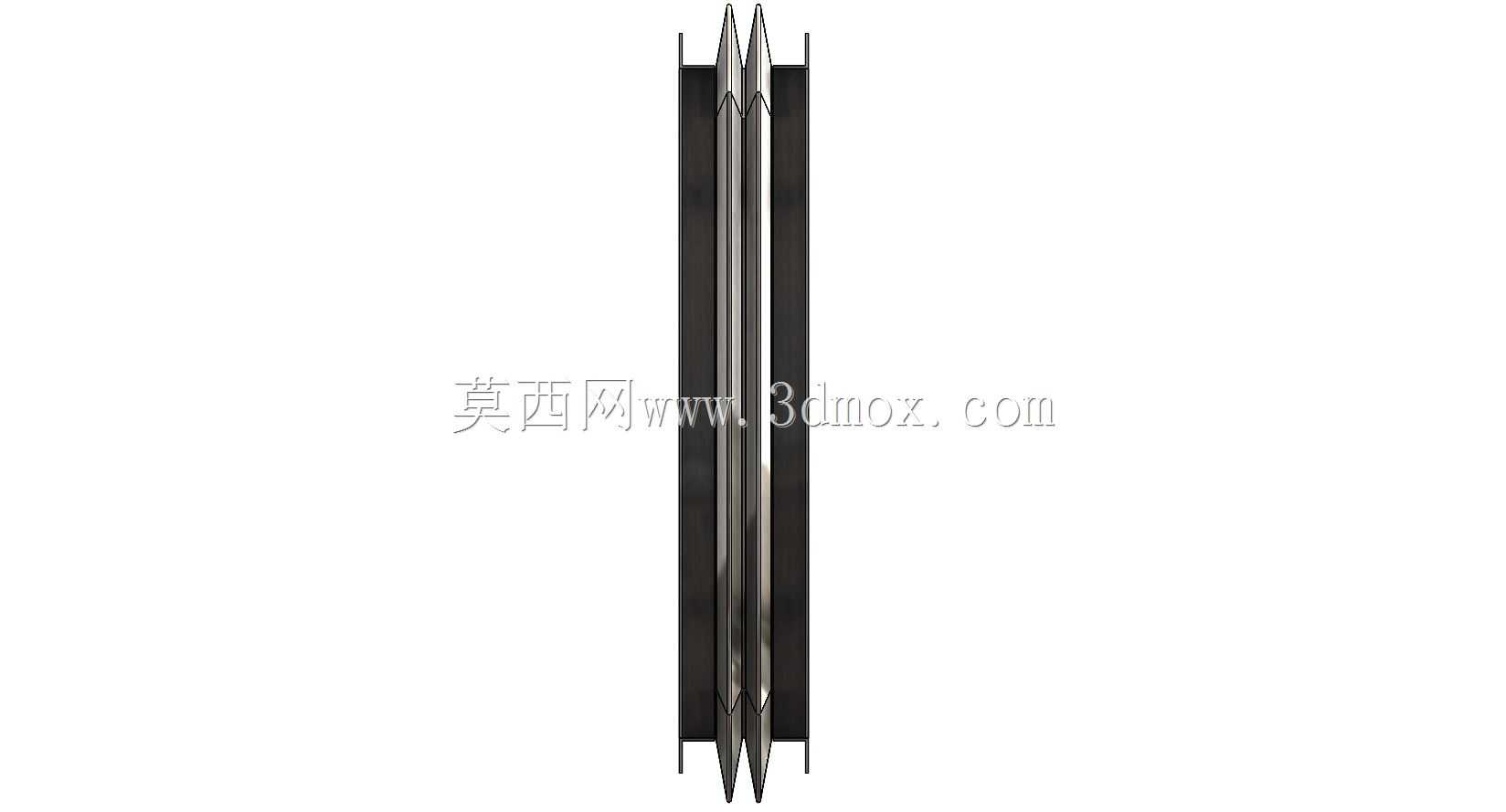

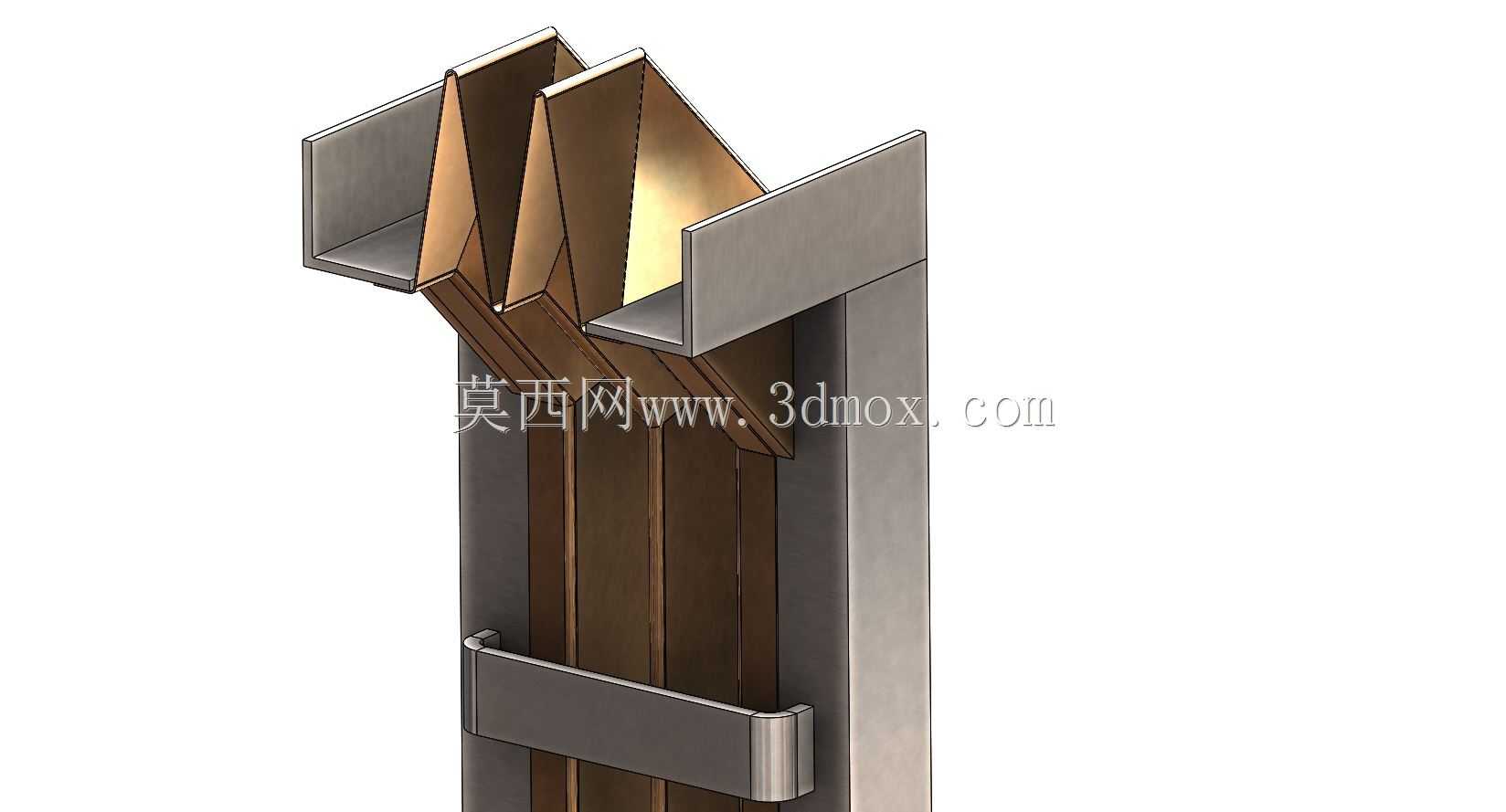

　　这款伸缩缝采用嵌套式框体结构设计，内外框采用同截面的方形型材加工，通过侧边的导向限位结构实现单方向的自由滑动，滑动行程内不会出现框体偏摆、脱开的问题，型材拼接位置做了贴合的止口设计，滑动过程中框体的配合面始终保持均匀间隙，不会出现卡滞、晃动的情况。构件的外形截面为57x57的标准方形尺寸，安装时可直接与同规格的方形型材、方管构件做端面对接，不需要额外做变径转接，外框与内框的安装端面均预留了适配常规紧固件的连接位，现场安装时可直接通过螺栓、拉铆或者焊接的方式与两侧主体结构固定，安装边界清晰，不需要额外预留过大的操作空间。

　　从设计思路上看，这款构件没有采用复杂的多向活动结构，而是针对单方向位移补偿的场景做了结构简化，去掉了冗余的多自由度调节结构，既降低了构件本身的加工难度，也避免了多向活动带来的结构刚性不足问题，框体的型材壁厚经过匹配计算，在满足滑动间隙要求的前提下，保证了衔接位置的结构强度，能够传递两侧构件的常规载荷，不会因为设置伸缩结构出现衔接位置刚度骤降的问题。在实际工程应用中，这类方形伸缩缝常被用在通风管道的长距离布设、方形设备外框的分段拼接、建筑装饰方形线条的温度缝处理等场景，相比传统的软连接补偿方式，这种金属嵌套式的伸缩缝结构整体性更好，外观更规整，同时具备更长的使用寿命，不需要定期更换柔性密封件，后期维护成本更低。构件的滑动配合面做了顺滑处理，滑动阻力小，在结构产生形变位移时能够顺畅跟随活动，不会出现位移受阻导致的结构应力集中问题，框体的边角位置做了规整的折边处理，没有尖锐的毛刺棱角，现场安装搬运时不会划伤施工人员，也能更好的与外围装饰面做贴合处理。
