家用嵌入式地板采暖加热装置结构设计

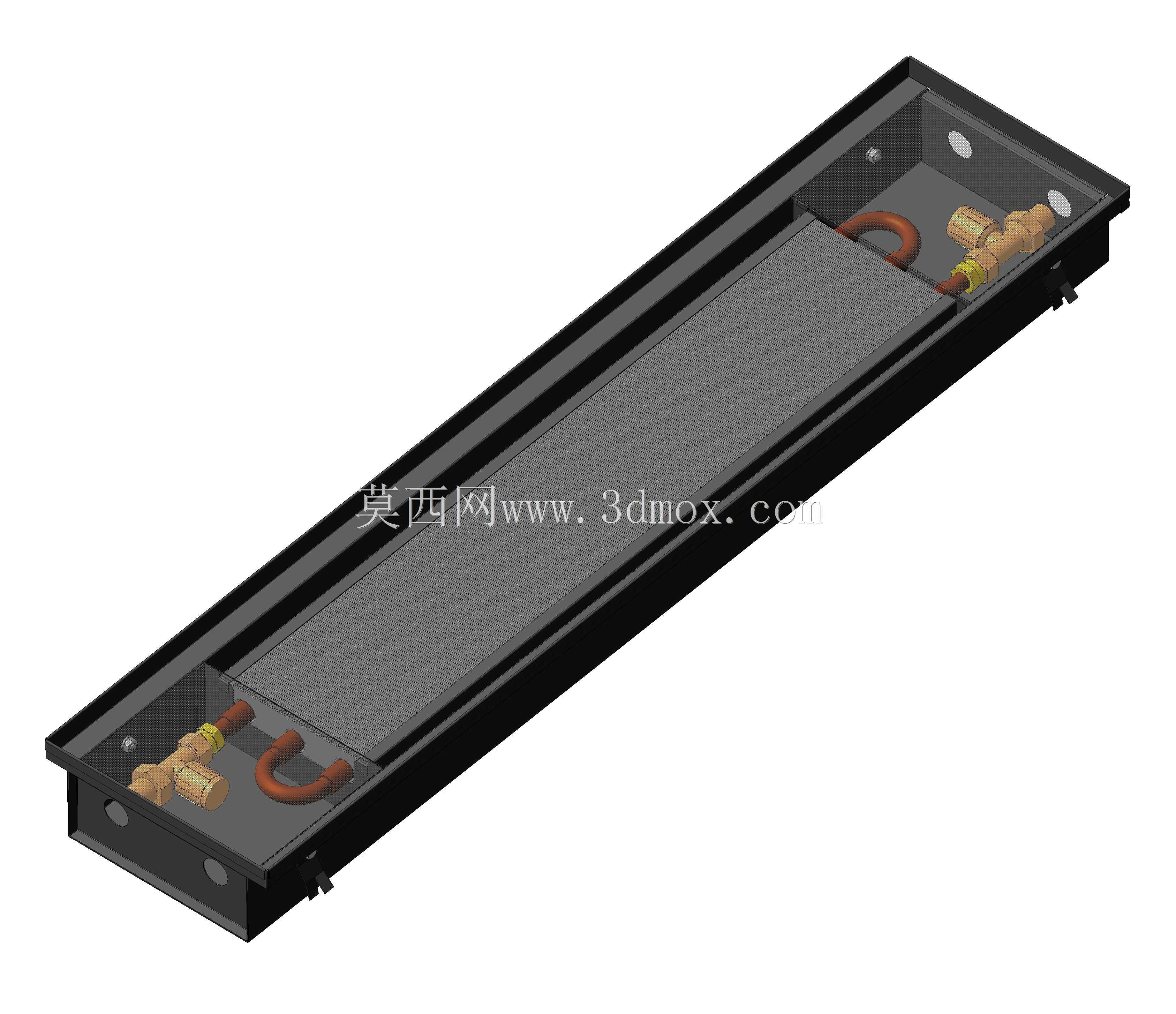

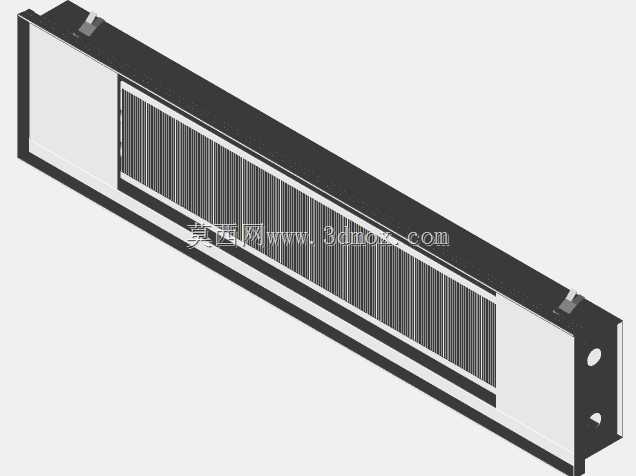

这款嵌入式地板加热装置主要针对住宅分户式供暖场景设计，多用于临窗区域、挑高空间等常规地暖覆盖不足的局部补热场景，也可作为独立小户型的主采暖末端使用，安装完成后与地面装饰层齐平，不会额外占用室内使用空间，适配实木、复合等多种常见地板铺装环境。从结构设计来看，整体采用长条形薄型金属壳体作为承载主体，壳体边缘做了翻边强化处理，既可以提升整体结构刚性，避免安装后受踩踏出现形变，也能在铺装时与地面找平层形成稳定的搭接边界，安装时需要提前在地面预留对应深度的安装槽，槽体周边需要做平整处理，保证壳体放入后上表面与完成地面保持水平，进出水管路从壳体端部预留的开孔位置接入，管路连接位置预留了足够的操作空间，方便后期检修维护。装置内部的换热组件采用铜管搭配黄铜接头的配置，铜管弯曲成型后固定在壳体内侧的导流槽位，热水流经管路时通过金属壳体向周边地面及近地面空气辐射散热，相比传统壁挂式散热器，这种低位布置的加热方式更符合热空气自然上升的对流规律，室内温度梯度更小，足部区域的采暖舒适度更高。设计过程中充分考虑了安装边界的适配性，壳体整体厚度控制在常规地面找平层加装饰层的厚度范围内，不需要额外抬高地面，对于旧房改造场景也能适配，不需要大规模破坏原有地面结构。壳体内部预留了保温层填充空间，可根据使用需求填充隔热材料，减少热量向楼板下方的无效传递，提升热能利用效率。两端的管路接头采用标准水暖接口规格，可直接对接常见的家用供暖管路，不需要额外定制转接头件，降低现场安装的适配难度。壳体表面的盖板采用可拆卸结构，日常使用时盖板封闭保证外观整洁，需要检修管路或清理内部积尘时可以直接掀开盖板操作，不需要破坏周边的地板结构。在结构强度设计上，壳体底部设置了多道加强筋，能够承受日常家居场景下的人员踩踏、家具重压等载荷，不会出现凹陷变形问题，边角位置做了圆弧过渡处理，避免安装过程中划伤施工人员，也能减少应力集中导致的壳体开裂风险。
