油浸式升压降压电力变压器结构展示

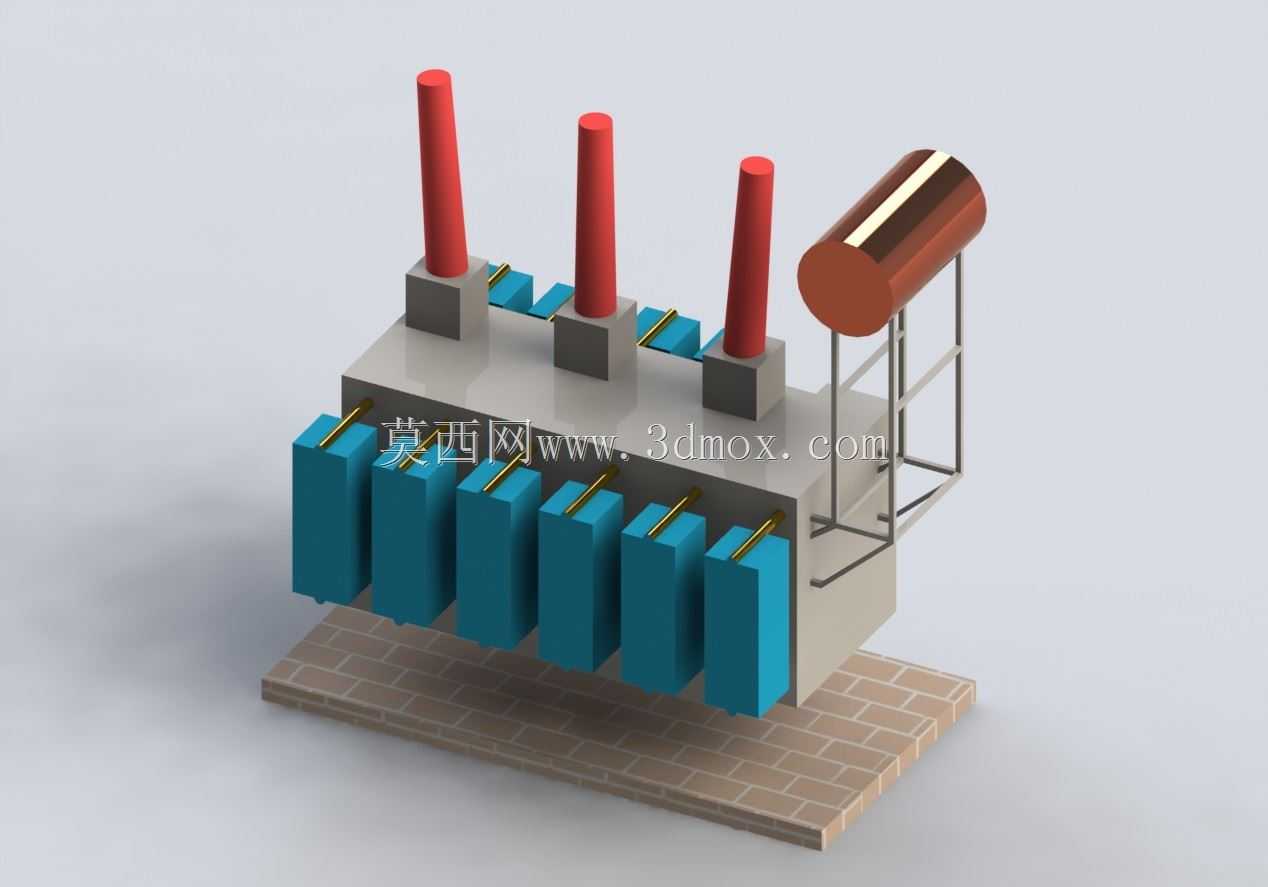

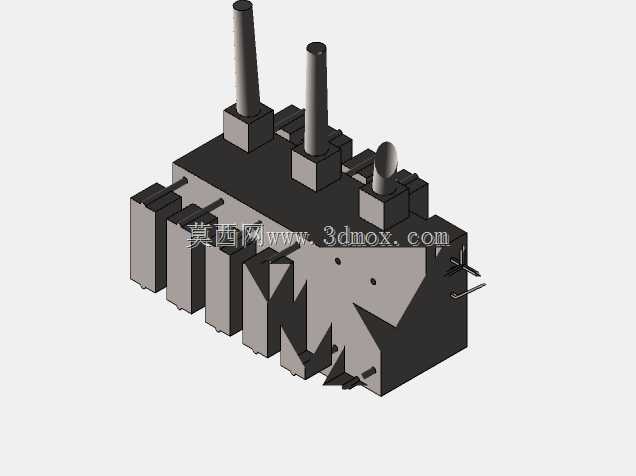

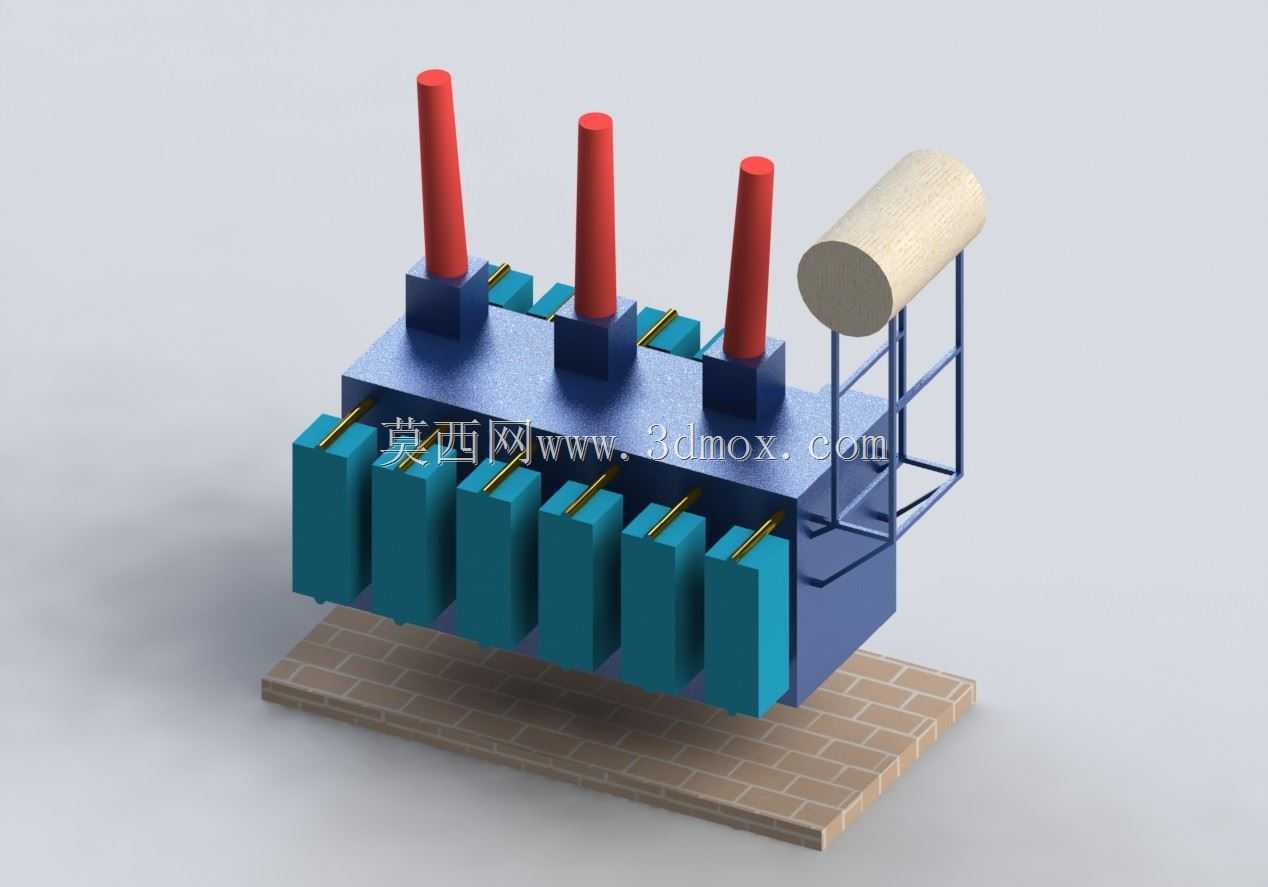

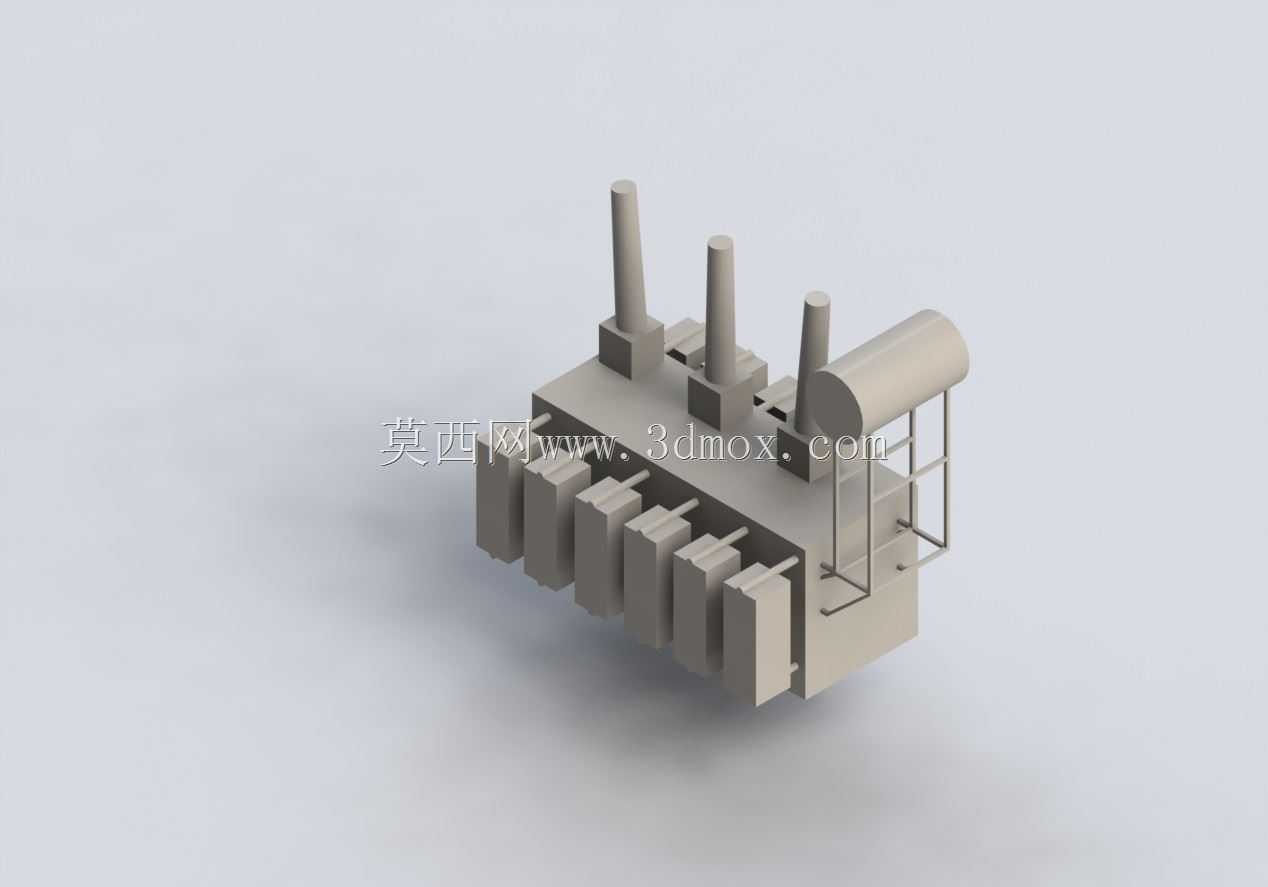

在城乡配电网改造、工矿企业内部供电、新能源电站并网输电等场景中，这类升压降压变压器是电能传输链路里的核心节点，承担着匹配不同电压等级电网、降低线路传输损耗、保障用电端电压稳定的关键作用。不同于小型干式变压器，该结构采用油浸式散热设计，侧面挂载的储油柜可容纳绝缘油因温度变化产生的体积胀缩量，避免油箱内部压力异常波动，同时减少绝缘油与空气的接触面积，延缓油质老化速度，适配户外长期露天运行的工况。从建模还原的结构来看，顶部三根红色高压套管采用大爬距绝缘设计，对应高压侧三相接线端，套管内部的导电杆连接绕组高压出头，外部伞裙结构可在雨雪、凝露天气下避免沿面闪络；低压侧的六个出线端子对应三相绕组的出头排布，可根据接线需求实现星形或三角形接法切换，适配不同的低压侧电压输出要求。建模过程中严格遵循户外电力设备的安装边界要求，底部的砖砌式基座预留了接地扁钢的连接位置，整体重心落在基座中心区域，安装时需保证基座水平度偏差不超过千分之一点五，避免长期运行中因受力不均导致套管密封件渗漏油。器身部分的散热筋结构沿油箱侧壁均匀排布，建模时还原了散热筋的倾斜角度，可引导绝缘油在温差作用下形成自然对流循环，带走绕组与铁芯运行中产生的铜损、铁损热量，无需额外配置强制风冷装置即可满足额定容量下的散热需求。设计时还考虑了运维操作空间，储油柜旁的爬梯结构与器身保持足够安全距离，运维人员可通过爬梯抵达顶部完成油位检查、套管清洁、接线紧固等常规作业，不会触碰高压带电部位。绕组与铁芯的装配间隙在建模时做了等效还原，实际生产中该间隙需填充绝缘纸筒与撑条，保证绕组机械强度的同时，预留绝缘油的流通通道，避免局部过热导致绝缘失效。
