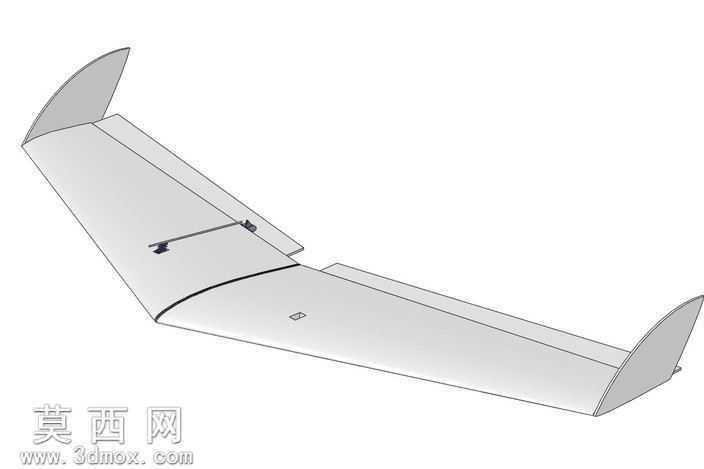

信天翁XXL飞翼航模结构设计模型

本模型为信天翁XXL飞翼布局遥控航模的三维结构设计，采用SolidWorks完成全参数化建模，整体遵循飞翼构型无平尾、无垂尾的气动布局特征，还原了该款航模低翼载荷的设计特点。建模过程中首先以翼型数据为基础搭建主翼曲面，通过放样命令生成连续顺滑的翼面结构，精准还原了机翼的上反角与翼尖小翼的造型，翼尖小翼采用一体化曲面建模，与主翼面实现G2连续过渡，既保证气动外形的准确性，也为后续结构拆分提供基础。模型对机翼的分段结构做了详细还原，包含中央翼段与两侧外翼段的对接结构，预留了舵机安装位、连杆传动槽位，以及机身中部的设备舱空间，可适配遥控接收机、电池、电调等航模电子设备的安装布局。所有结构零件的尺寸均按照实物套件手动测量数据绘制，尺寸精度控制在±1毫米范围内，各零件之间预留了合理的装配间隙，可直接用于3D打印加工或激光切割板材的生产指导。材质设置上，机翼主体采用轻木蒙皮的哑光白色材质表现，翼尖与舵面边缘做了轻微的灰度区分，结构加强件采用碳纤维质感的深灰色材质，清晰呈现不同部件的材质差异与功能分区。建模过程中充分考虑飞翼航模的重心配平需求，将设备舱位置设置在机翼气动焦点附近，舵面的偏转角度预留范围符合飞翼航模的操控逻辑，整体模型装配关系完整，无干涉错面问题，既可以作为航模设计的参考案例，也可直接用于仿真飞行模拟的模型导入，为飞翼类航模的自制与改装提供精准的三维结构参考。
