六缸径向排布蒸汽机结构设计方案

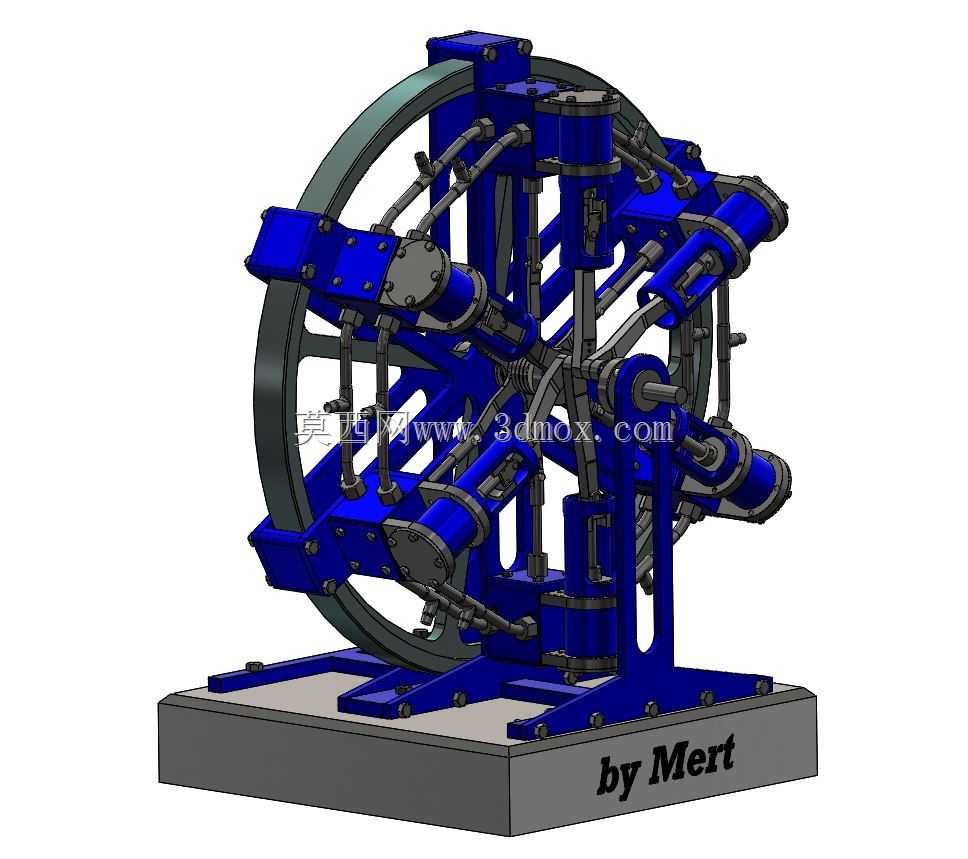

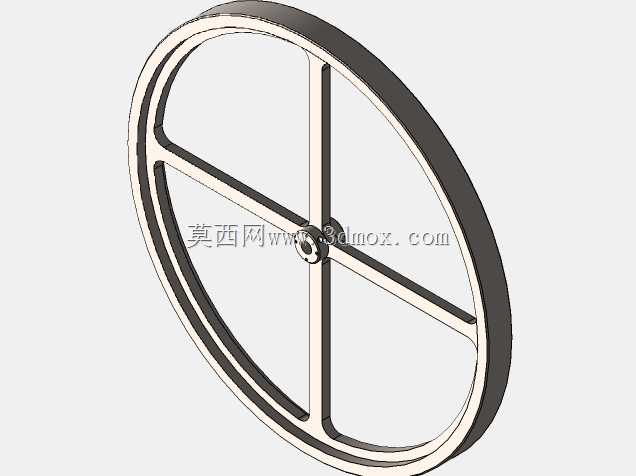

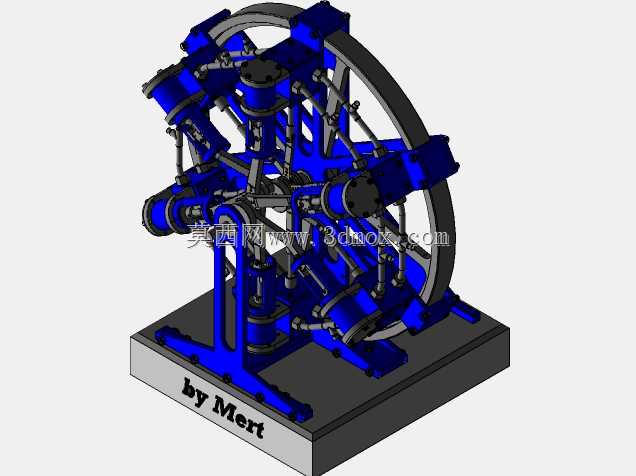

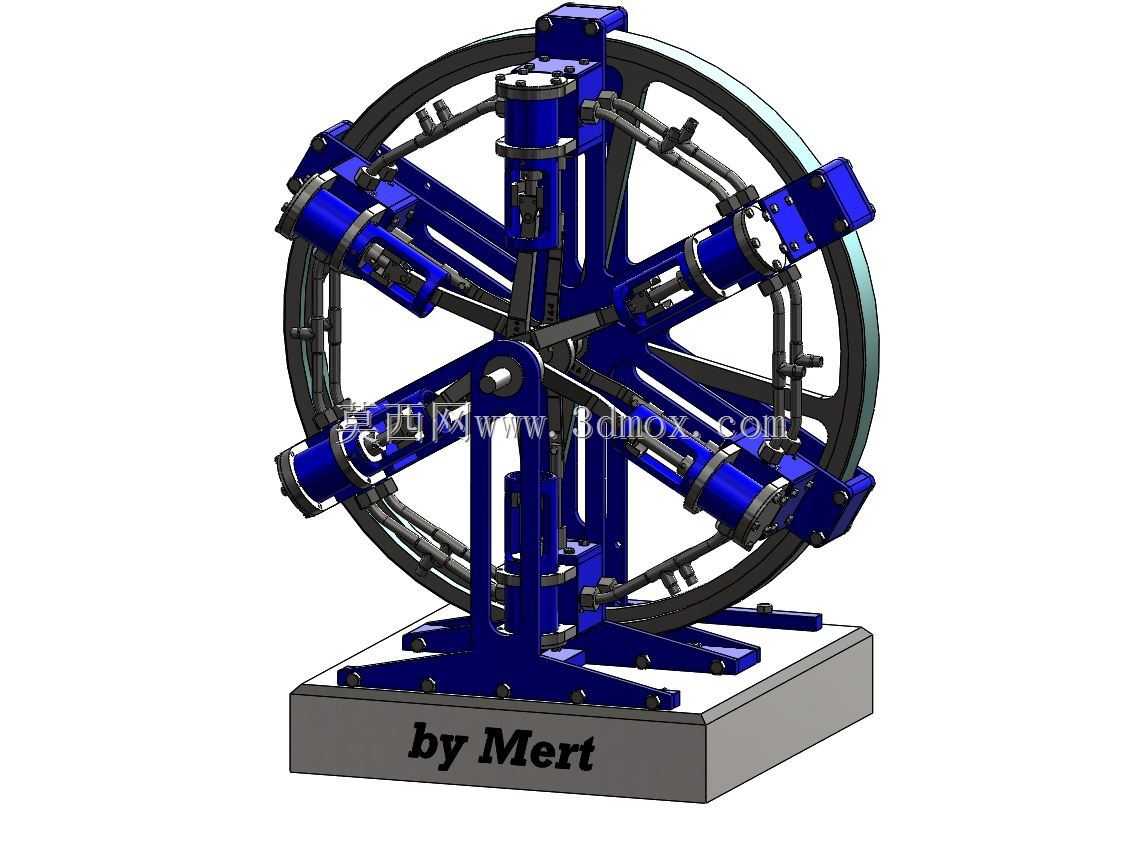

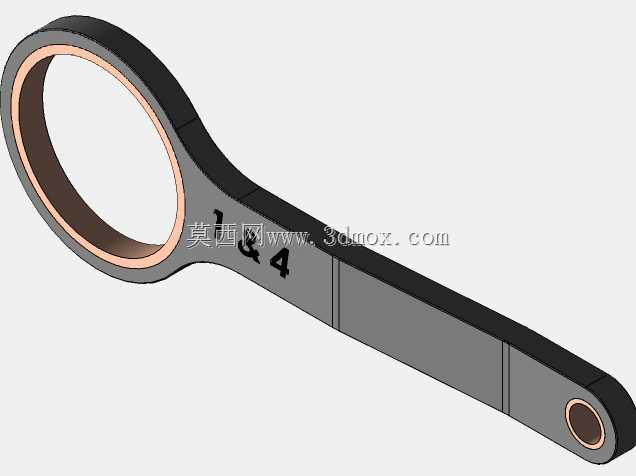

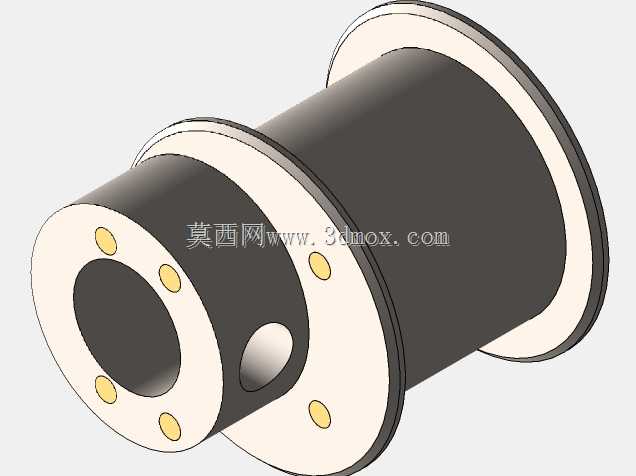

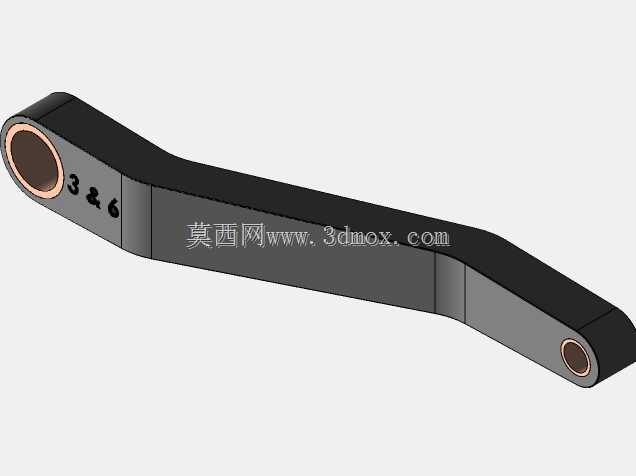

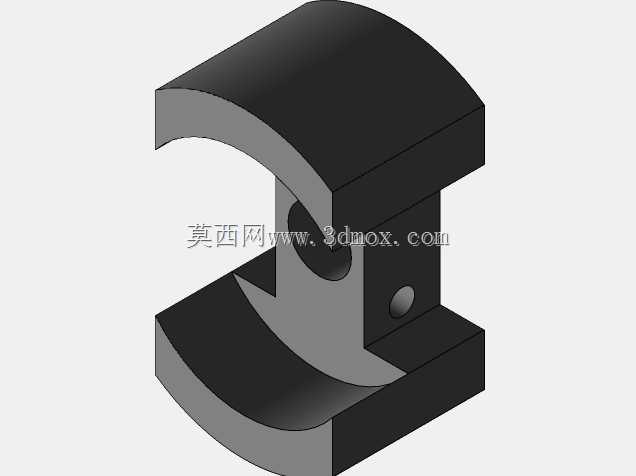

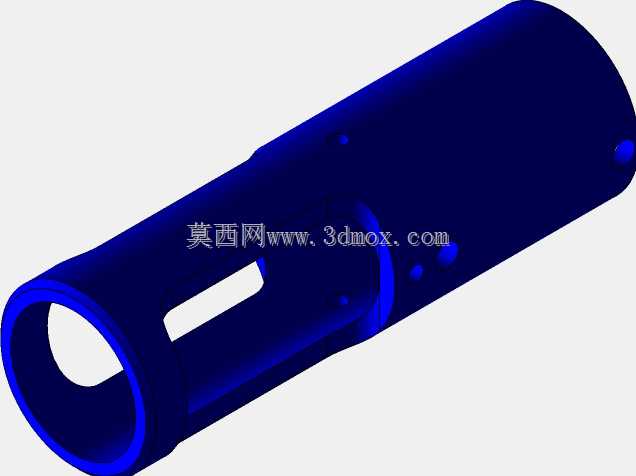

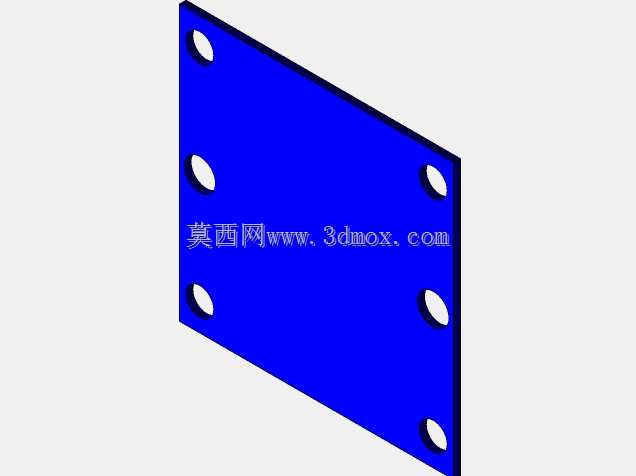

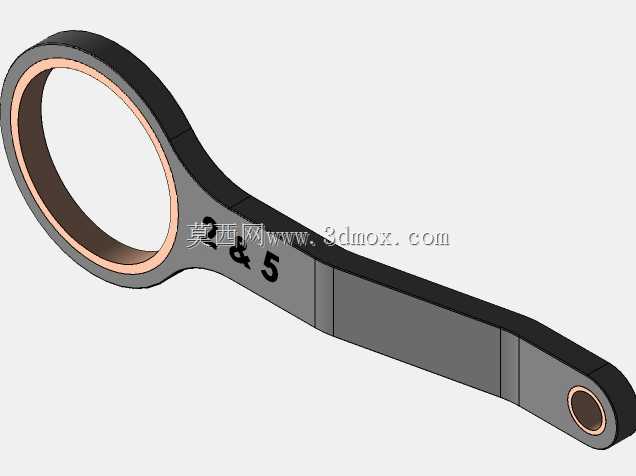

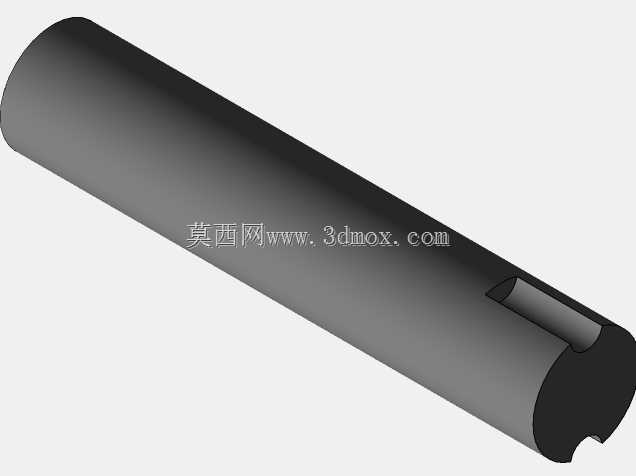

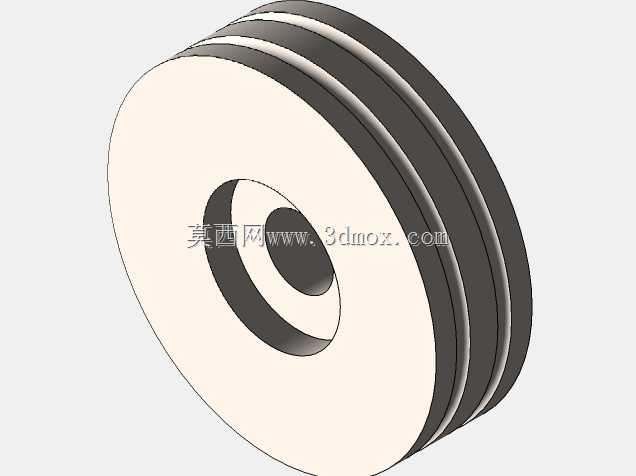

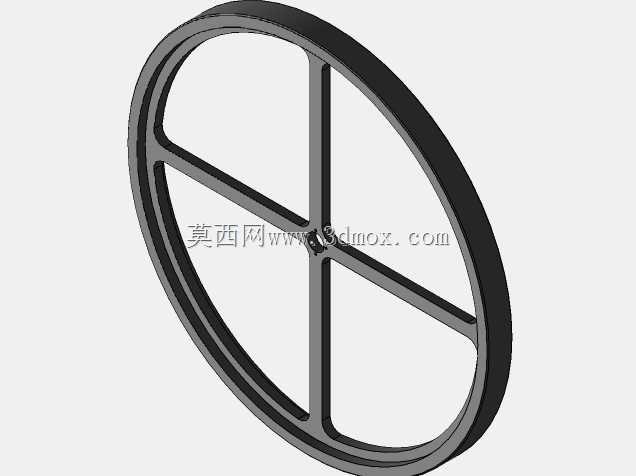

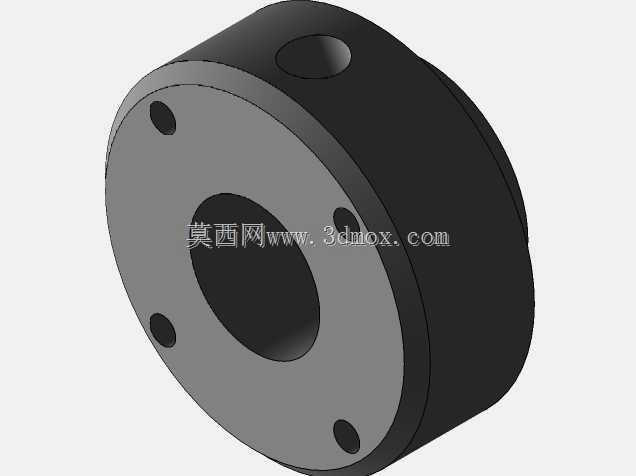

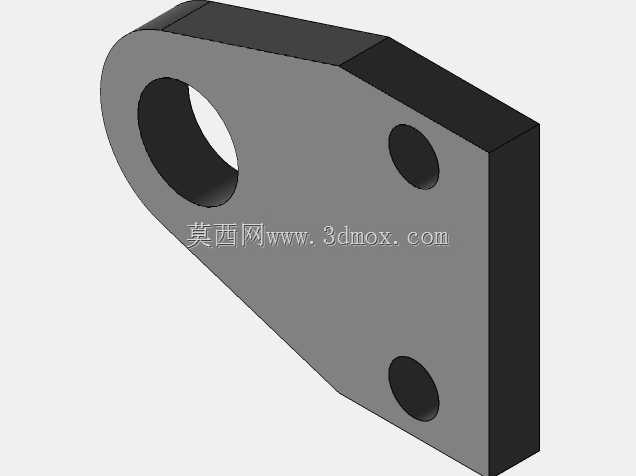

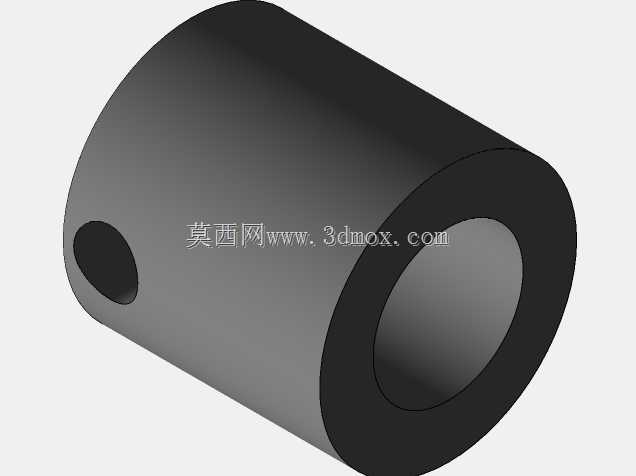

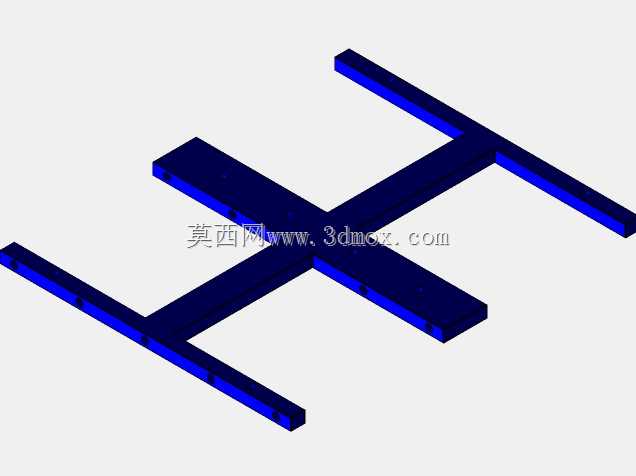

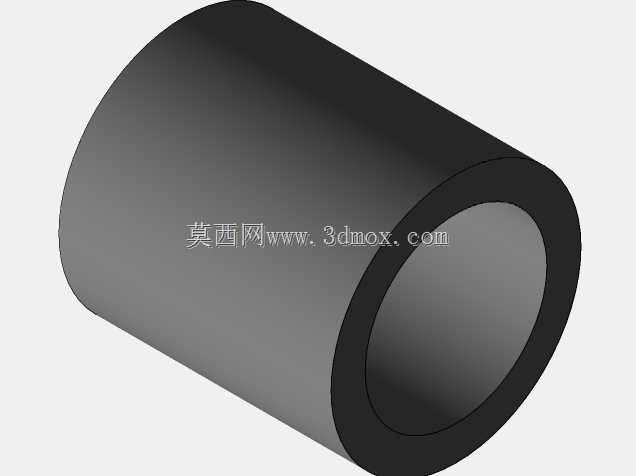

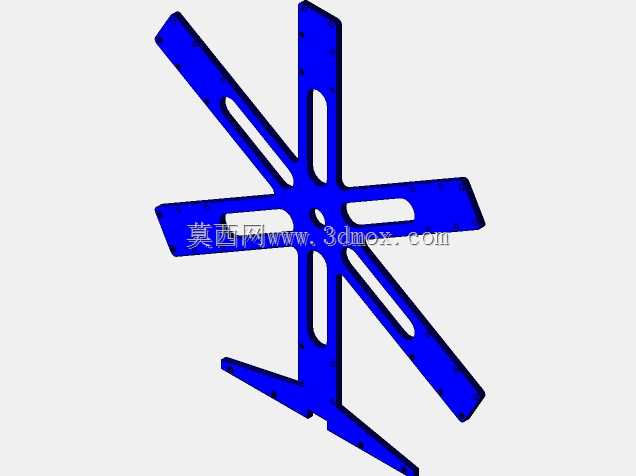

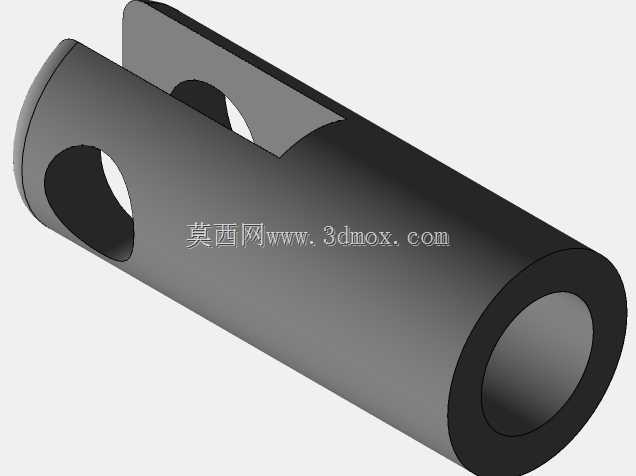

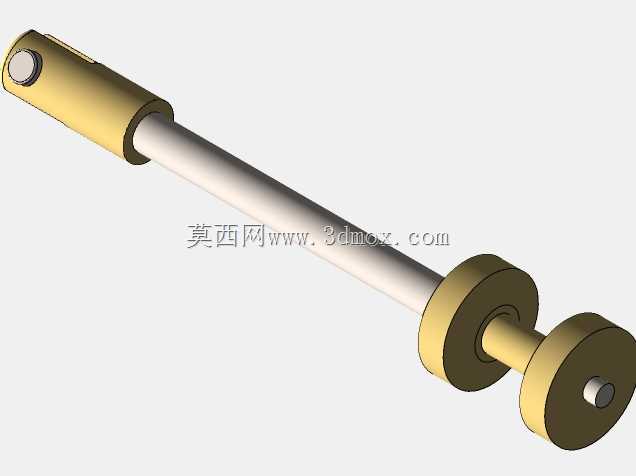

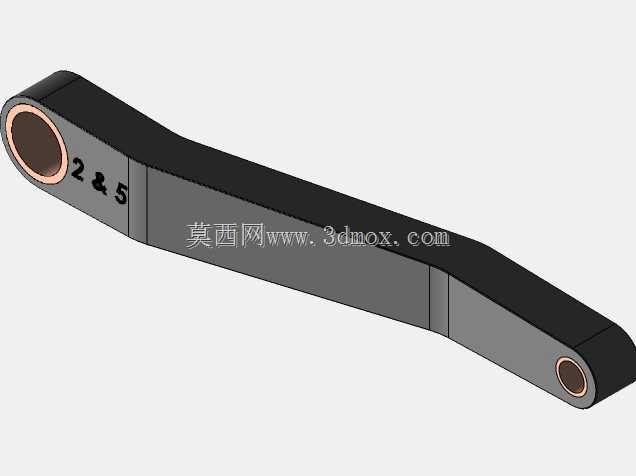

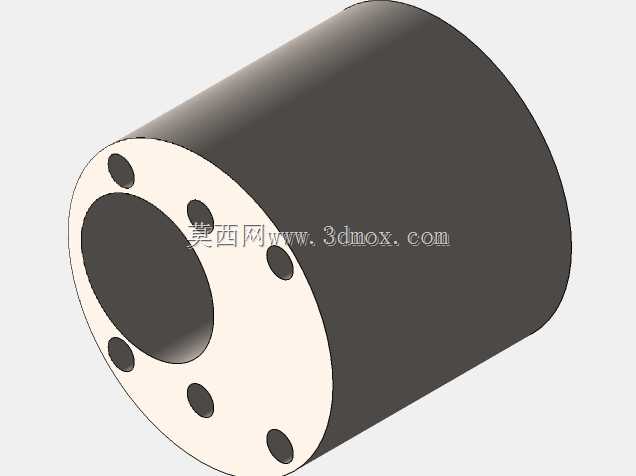

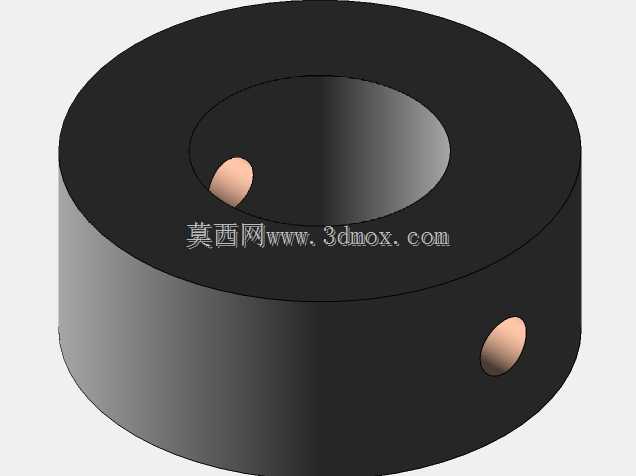

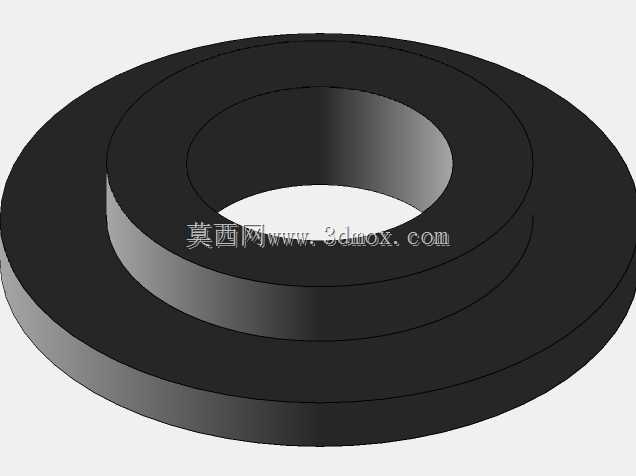

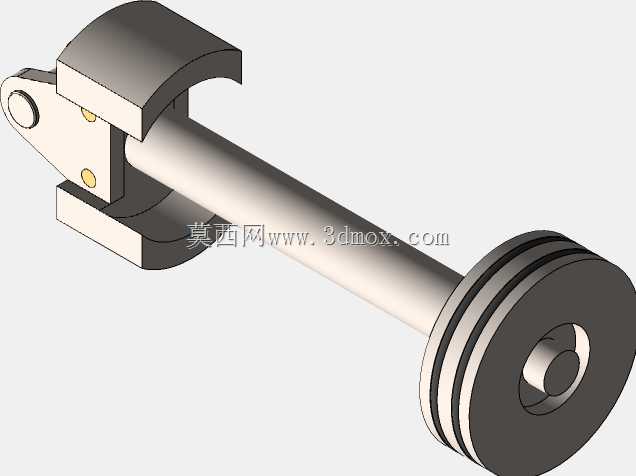

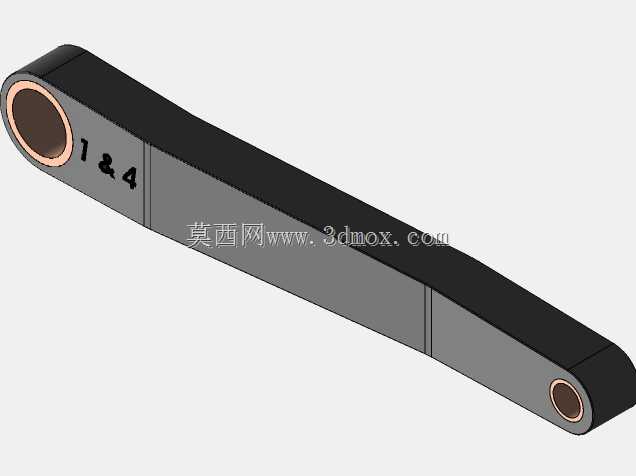

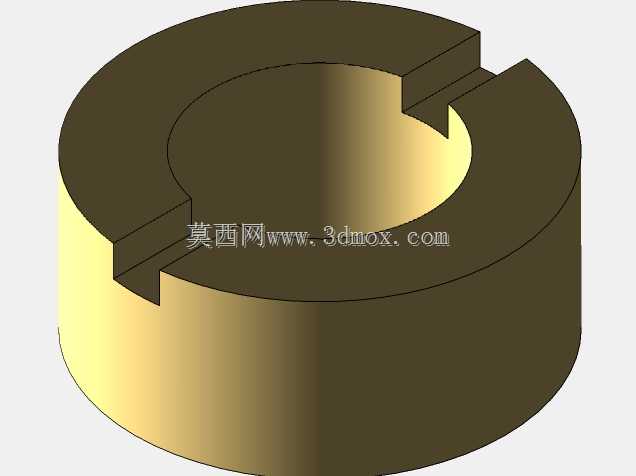

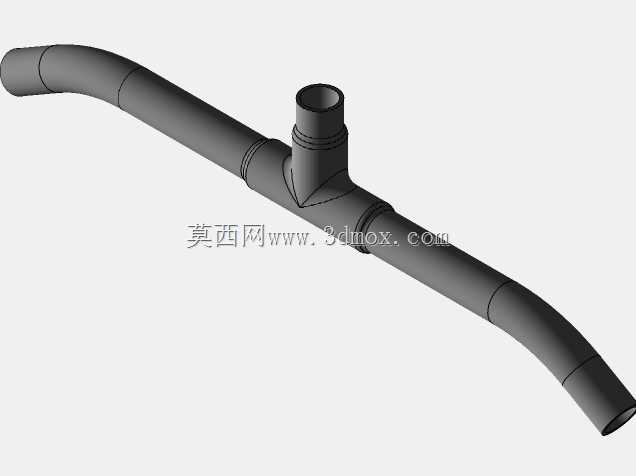

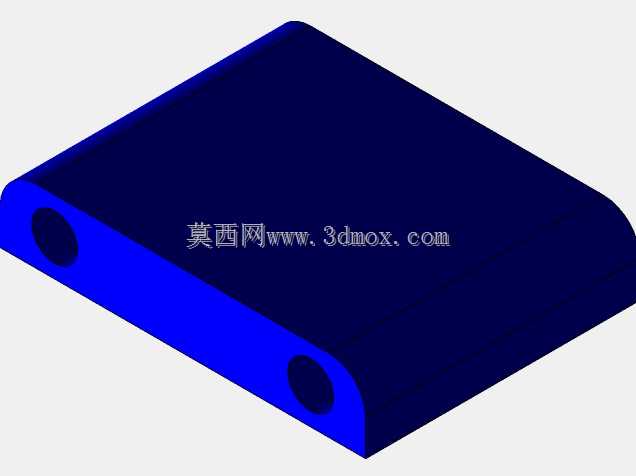

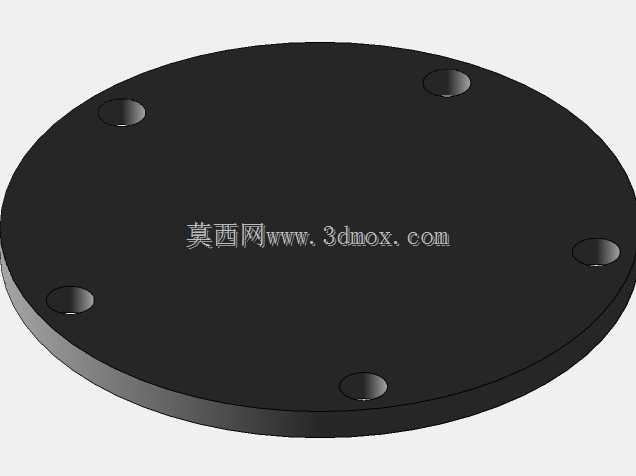

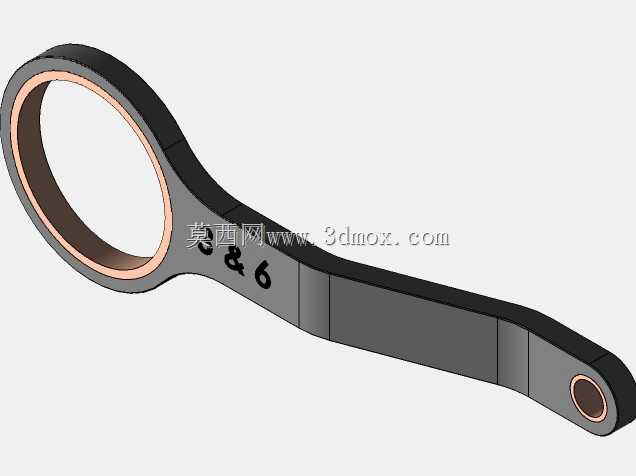

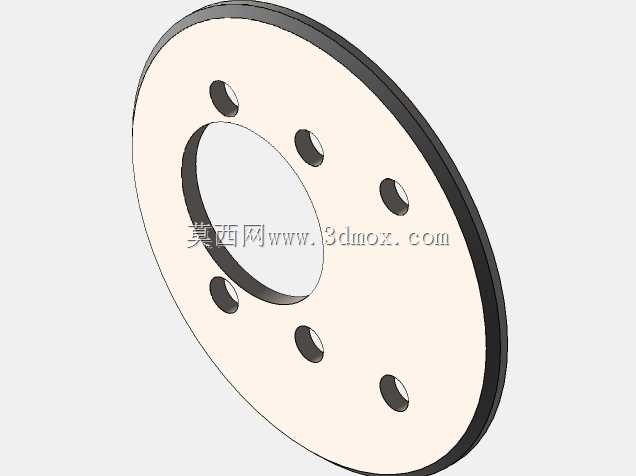

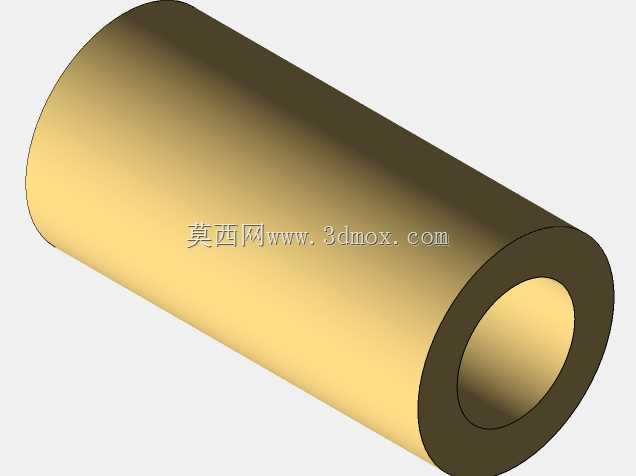

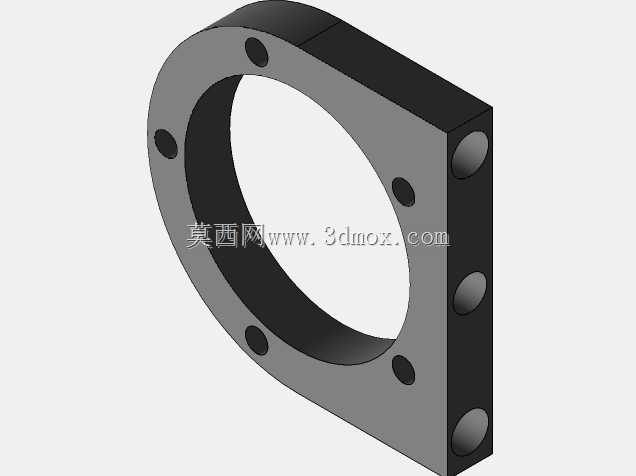

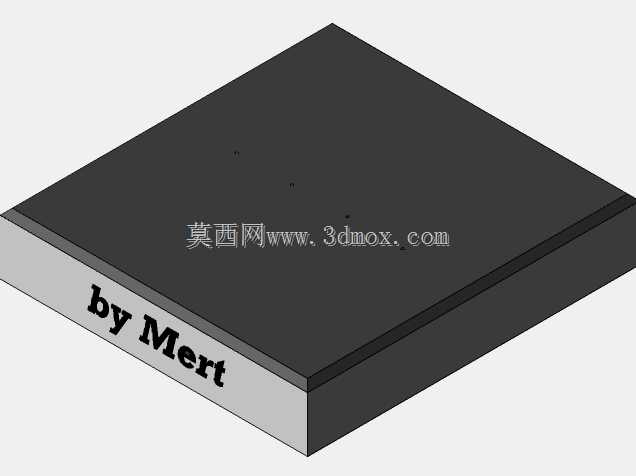

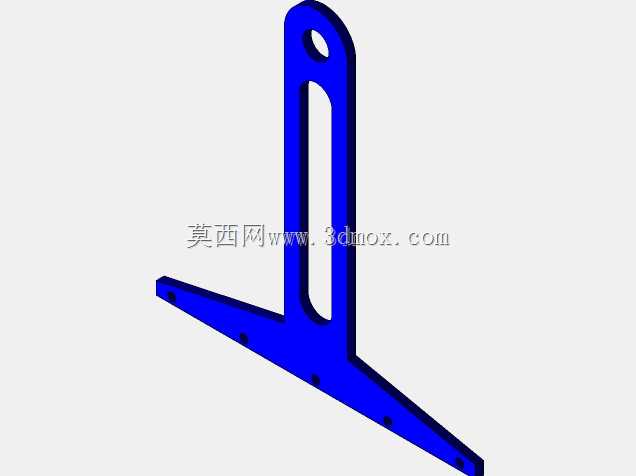

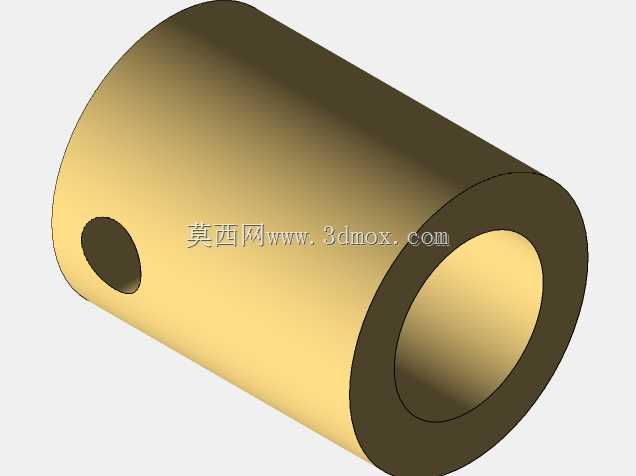

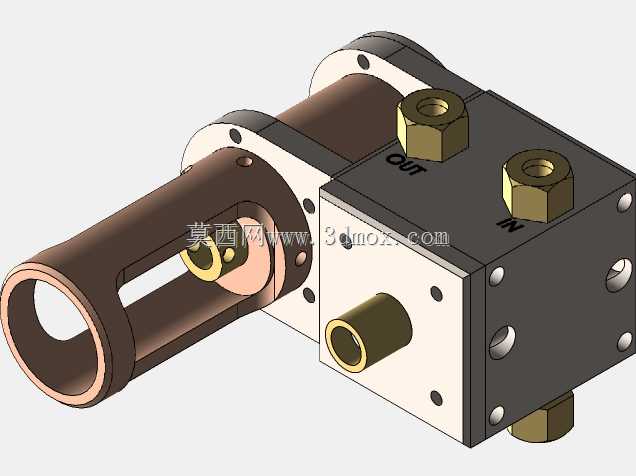

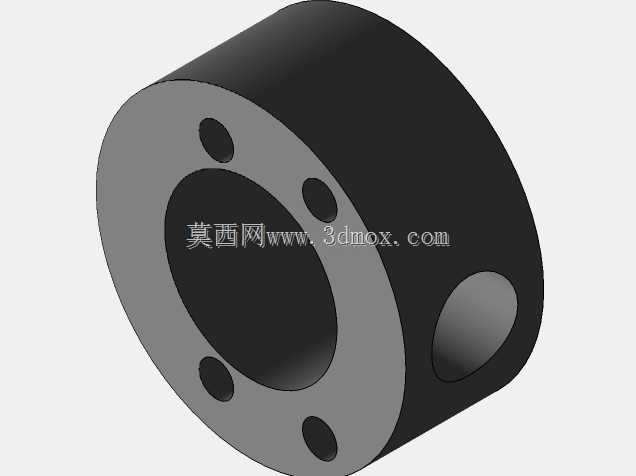

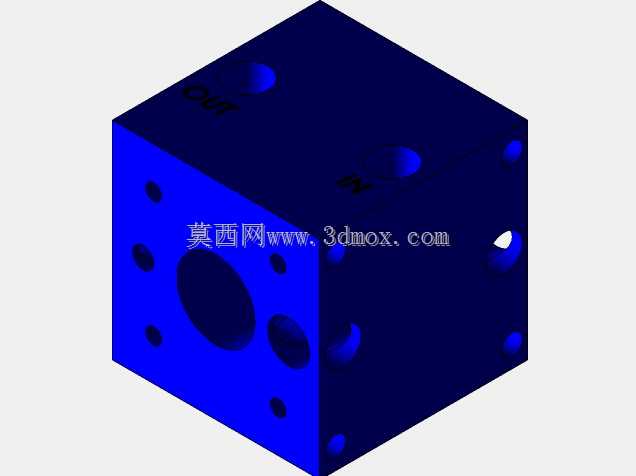

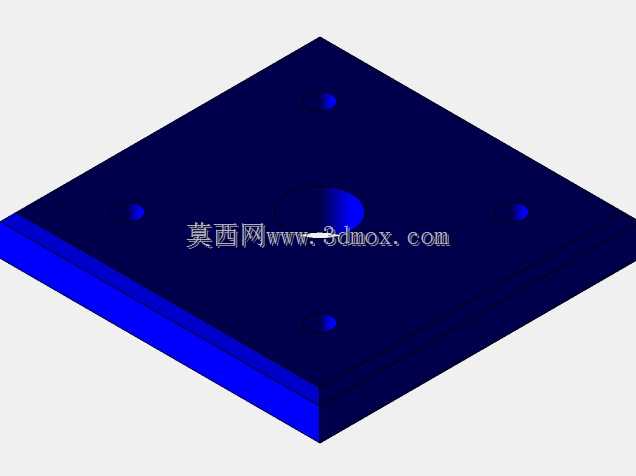

径向布局的多缸蒸汽机在早期小型动力输出场景中有着独特应用优势，这类结构常被用于小型固定式动力站、船舶辅机动力单元以及早期轻型机车的动力核心，相比直列排布的蒸汽机组，径向布局能够在更小的回转直径内容纳更多做功气缸，大幅压缩动力单元的整体轴向尺寸，适配安装空间局促的动力配套场景。这套六缸径向蒸汽机的设计围绕中心曲柄轴完成布局，六个气缸沿中心轴的圆周方向均匀径向排布，每一组气缸的活塞杆通过十字滑块与中心曲柄的偏心轴段铰接，当高压蒸汽按配气时序依次送入不同气缸腔室时，活塞的直线往复运动会直接推动曲柄做连续回转运动，省去了传统直列机组所需的冗长连杆传动组，动力传递路径更短，机械损耗相比同功率直列机型更低。从安装边界来看，整套动力单元采用一体式铸造底座支撑，底座预留了与安装基础对接的螺栓固定孔位，上部的飞轮组件与缸体支架整合为一个整体模块，安装时无需额外拆分缸体与传动组件，直接通过底座完成整机固定即可，整机的重心落在底座中心区域，运行时的振动幅度可控制在较低区间，无需额外做重型减震基础即可稳定运行。设计过程中针对径向缸体的配气路径做了集成化处理，蒸汽进气总管沿中心轴的支撑支架布设，分路气道直接连通每一组气缸的进排气阀组，避免了外置管路杂乱带来的干涉风险，同时每一组气缸的外部都预留了散热鳍片结构，能够在连续运行时带走缸壁多余热量，避免缸内蒸汽过早冷凝影响做功效率。飞轮设置在缸体组件的侧方，大直径的飞轮结构能够储存足够的转动惯量，抵消六缸交替做功过程中的转速波动，让动力输出更平顺，飞轮边缘还预留了皮带轮安装槽位，可直接通过皮带对接被驱动设备，无需额外加装传动联轴器。这类径向蒸汽机的维护点也相对集中，所有气缸的检修口都朝向圆周外侧，日常维护时无需拆解周边相邻缸体即可单独完成单缸的密封件更换、活塞检查作业，相比排布紧凑的直列机组，维护操作的可达性更好，在需要长期连续运行的固定动力场景中，这类结构的运维成本优势十分明显。
