组合式空气处理机组柜体结构设计

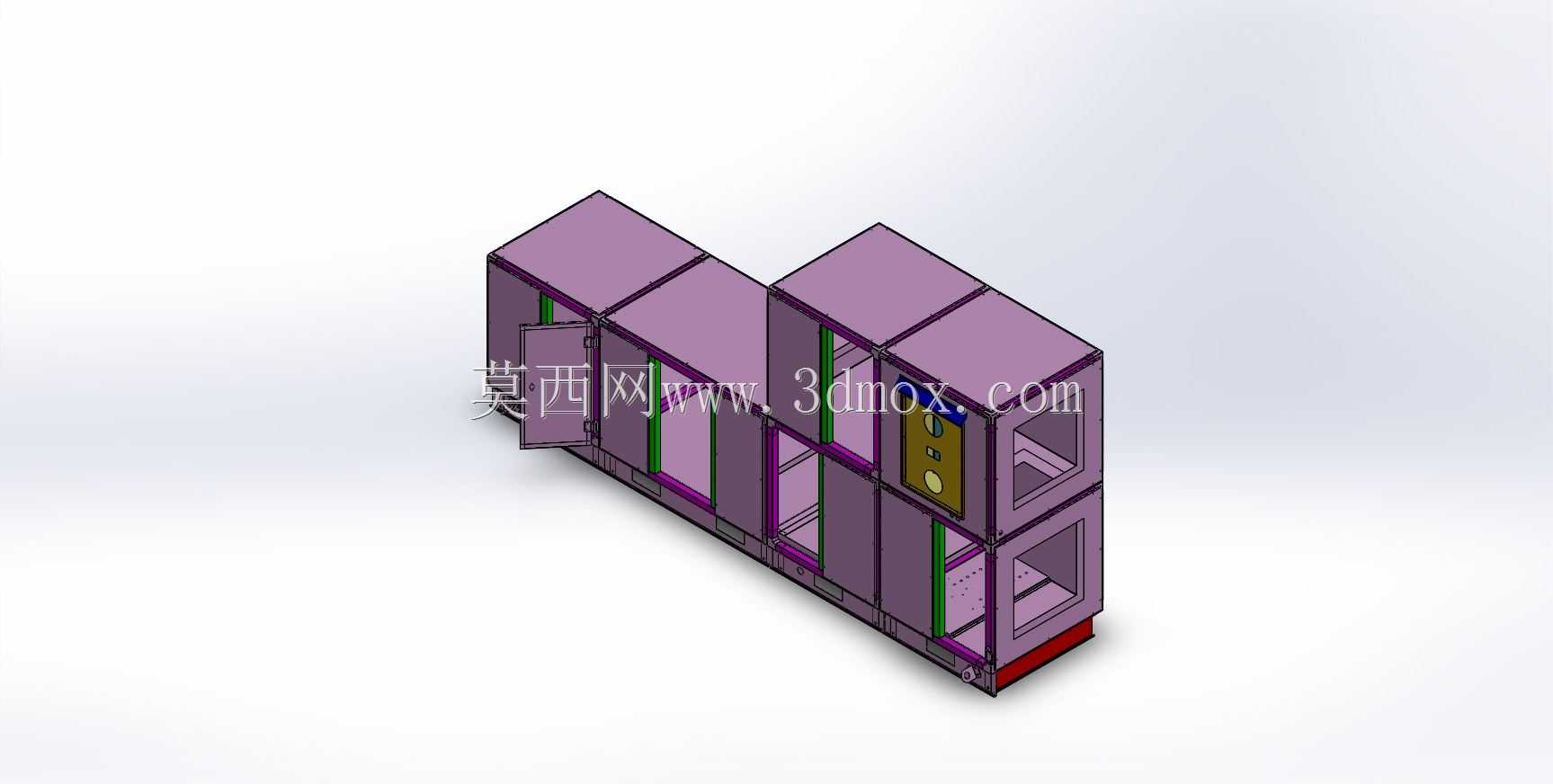

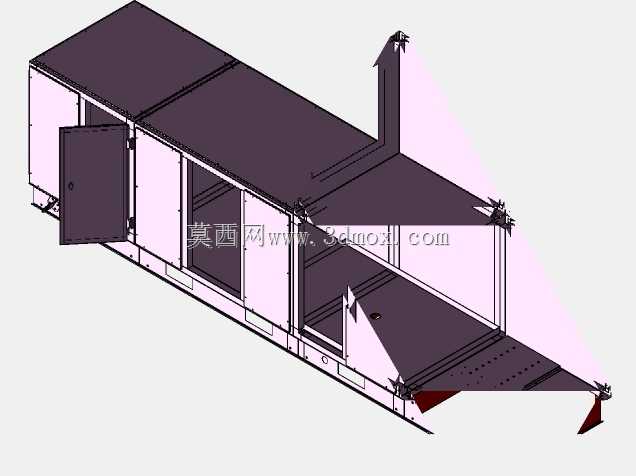

该模型呈现的是组合式空气处理机组的柜体装配结构，这类设备广泛应用于商业楼宇、工业洁净车间、医院手术室、数据中心等需要集中空气温湿度调节、过滤净化、新风输送的场景，作为中央空调系统的核心空气处理端设备，承担着空气混合、过滤、冷却、加热、加湿、送风等多重功能。从结构设计来看，该柜体采用多段模块化拼接形式，可根据项目实际风量、功能段需求灵活增减模块单元，单段柜体采用框架加覆板的钣金装配结构，框架采用折边型材拼接，保证整体结构强度的同时，减少现场焊接工作量，适配不同项目的定制化组合需求。柜体的检修门采用内嵌式密封结构，门体加装密封胶条，保证机组运行时的漏风率满足通风与空调工程施工规范要求，门体配置专用锁具与铰链，日常运维时可快速开启检修内部的过滤器、表冷器、风机等组件。设计过程中，柜体各段的连接法兰预留了标准螺栓孔位，现场安装时可通过螺栓配合密封垫实现段间快速拼接，无需额外现场加工孔位；柜体底部预留了安装底座的固定孔位，可适配混凝土基础、型钢支架等不同安装场景，底部边缘做了加高防水折边，避免机房内积水渗入柜体内部损坏功能组件。从安装边界来看，该类组合式柜体的单段宽度适配常规机房门洞尺寸，可拆分后通过货运电梯、楼道转运至安装现场，无需预留大型设备吊装通道，柜体侧面预留了水管、电缆的进出线开孔，开孔位置做了翻边处理，避免穿管时划伤管线保温层，同时方便现场做密封封堵。柜体内部预留了各功能段的安装导轨与固定支架，过滤器、表冷器、风机等组件可直接沿导轨推入就位，通过快压件固定，减少现场安装的调试工作量；柜体的门板与框架之间做了等电位连接点，避免设备运行时产生静电积累，满足电气安全规范要求。在结构强度校核上，柜体框架的型材壁厚满足机组运行时的负压承重要求，避免风机运行时柜体出现变形、异响，覆板采用加强筋折边结构，降低机组运行时的板面振动噪音，适配对噪音控制有要求的商用、医用场景。
