干式盘式单离合器从动摩擦片结构设计

这款离合器从动片主要应用于手动挡乘用车辆、轻型载货车辆以及部分小型工程机械的传动系统中，安装在发动机飞轮与变速器输入轴之间的动力传递路径上，是动力接合与切断动作的核心执行部件。日常行驶过程中，驾驶员踩下离合器踏板时，压盘松开对该从动片的压紧力，发动机飞轮端的动力无法传递到变速器输入轴，此时可以顺畅完成换挡操作；缓慢松开踏板时，压盘逐步将从动片压紧在飞轮端面，依靠摩擦面的摩擦力逐步传递扭矩，实现车辆平稳起步，避免传动系统受到冲击载荷。

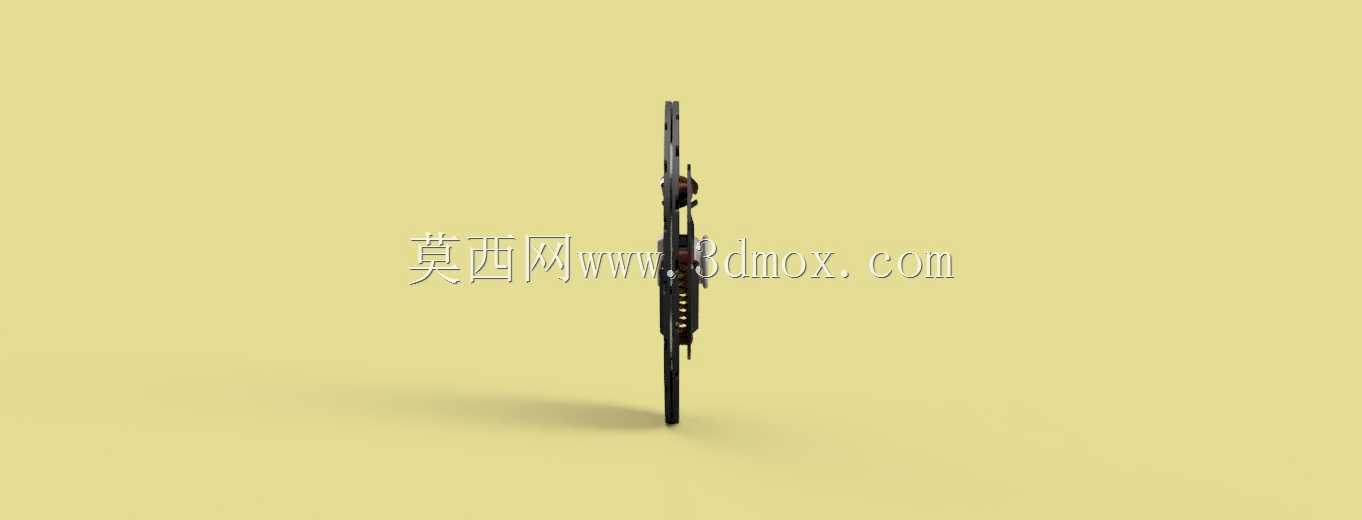

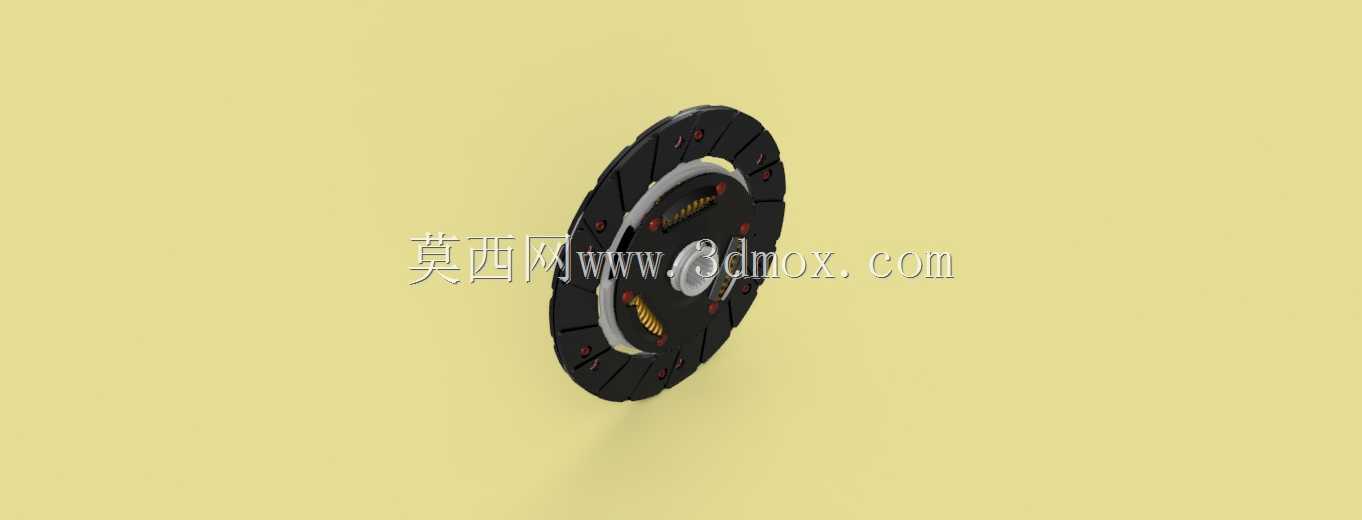

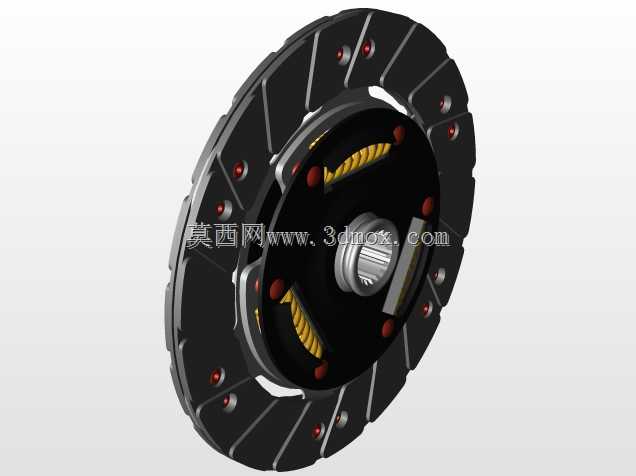

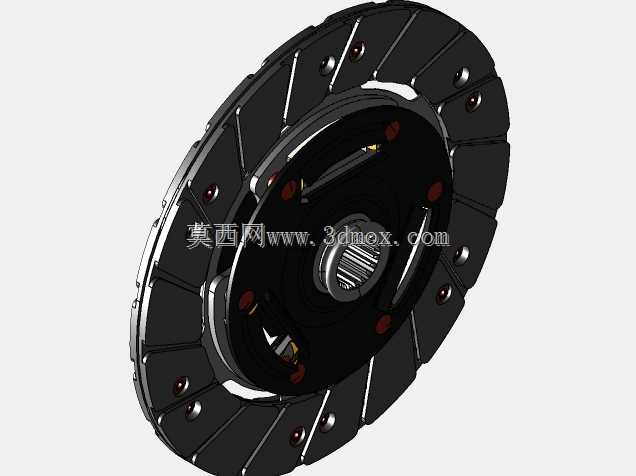

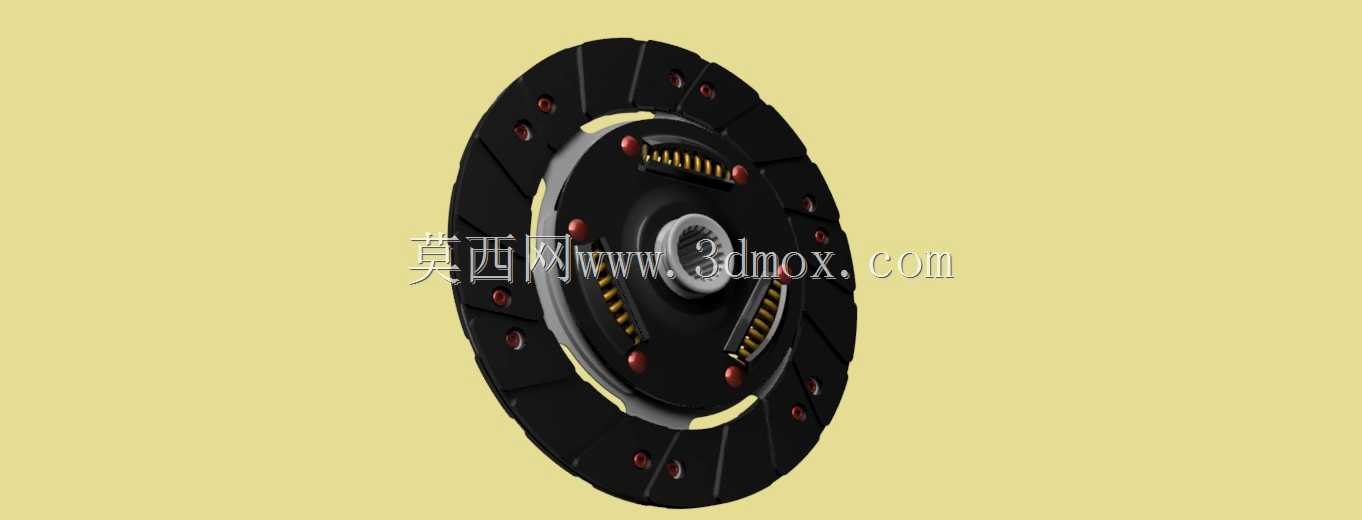

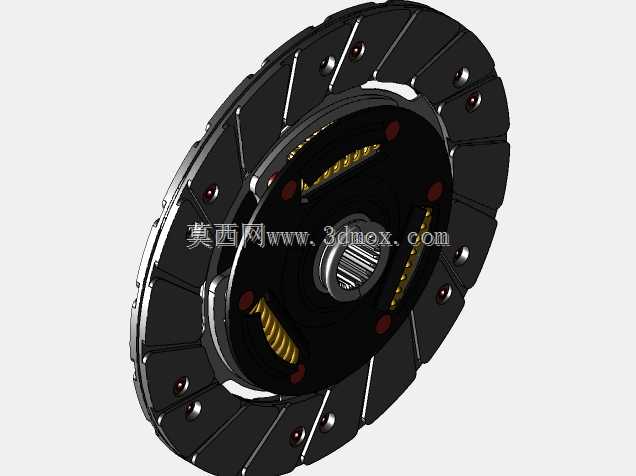

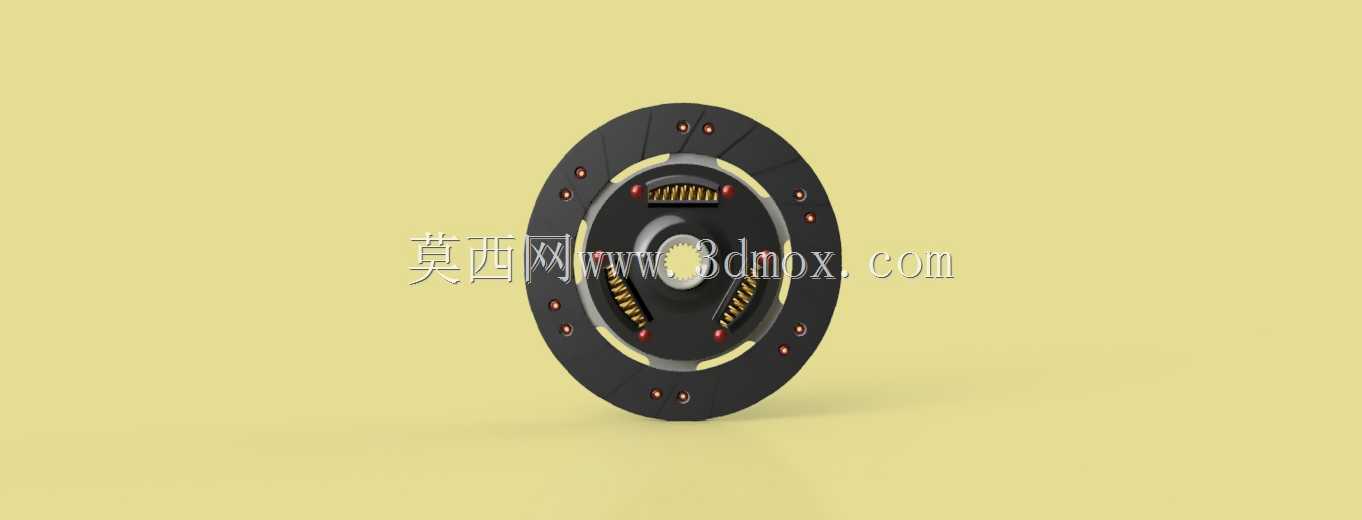

从结构设计来看，该从动片采用环形摩擦衬片对称布置在钢质芯板两侧的结构，摩擦衬片选用耐磨损、摩擦系数稳定的复合材料，保证长期使用过程中摩擦力输出平稳，不会出现过度磨损或者摩擦系数骤变引发的起步抖动问题。芯板中部设置有带缓冲弹簧的花键毂结构，花键齿与变速器输入轴的外花键配合，可沿轴向小幅滑动，周向布置的多组缓冲弹簧能够吸收动力接合瞬间的冲击载荷，降低传动系的扭转振动，避免齿轮等刚性部件受冲击出现打齿、断裂等失效问题。摩擦衬片表面开有多组径向散热槽，在离合器半联动滑磨过程中，能够快速导出摩擦产生的热量，避免衬片因高温出现烧蚀、摩擦系数快速衰减的问题，延长部件使用寿命。

安装边界方面，该从动片的整体外径匹配对应型号压盘与飞轮的摩擦面内径，安装时需注意花键毂的朝向，保证花键与输入轴完全啮合，压盘压紧后从动片无偏摆，端面跳动量控制在合理公差范围内，避免接合过程中出现抖动、打滑问题。芯板上的多组铆钉孔用于固定两侧摩擦衬片，铆钉头部沉入衬片表面的沉孔内，不会在压紧过程中与飞轮、压盘端面发生干涉。周向均匀布置的定位标记点用于装配时与飞轮、压盘的定位记号对齐，保证整个离合器总成的动平衡精度，避免高速旋转时出现振动问题。

在实际选型匹配过程中，该结构的从动片需要匹配对应发动机的最大输出扭矩，保证最大传递扭矩留有足够的安全余量，避免大扭矩输出时出现离合器打滑、烧片的故障。同时花键的模数、齿数需要与所匹配的变速器输入轴完全一致，轴向安装尺寸需要匹配离合器壳体的内部空间，保证分离轴承推动分离杠杆动作时，从动片能够完全脱离压紧状态，实现彻底的动力切断，避免出现离合器分离不彻底、换挡打齿的问题。
