三叶弯掠式轴流风叶结构设计

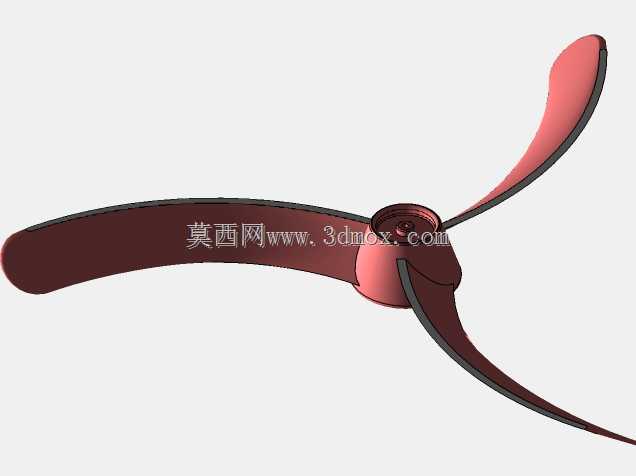

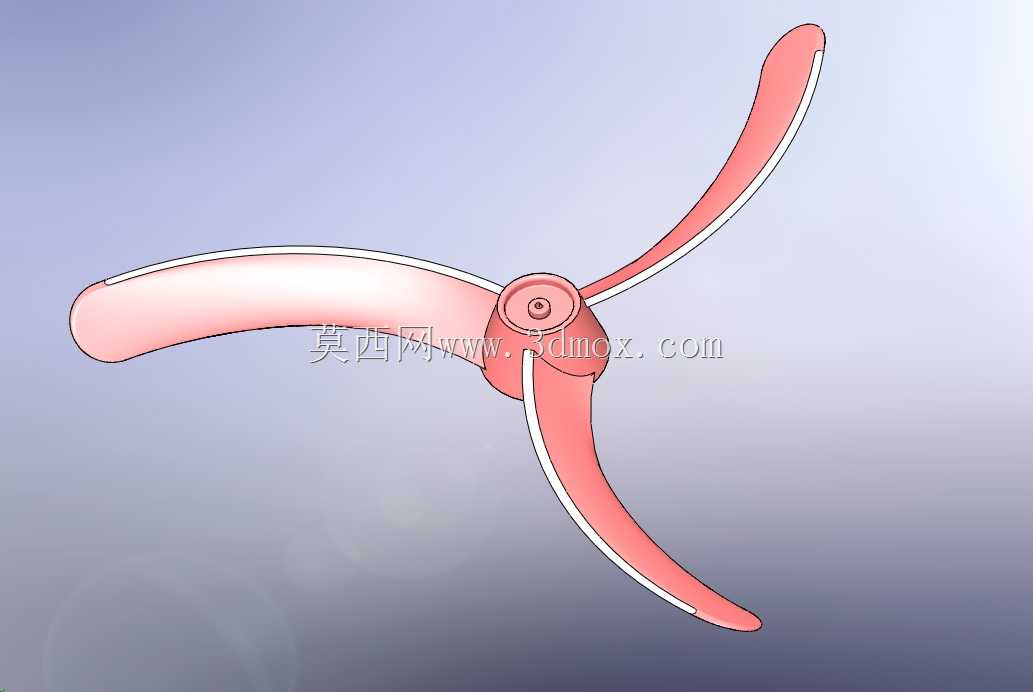

这款三叶结构的风叶主要面向小功率轴流通风场景，常见于桌面散热风扇、小型设备排风单元、嵌入式机柜通风模块等民用及工业配套场景，核心作用是通过旋转推动空气定向流动，实现局部空间空气循环、热源散热、气流置换的功能。从结构设计逻辑来看，三片叶片沿中心轮毂周向120°均匀分布，这种布局相比两叶结构能在相同转速下获得更均匀的出风覆盖，减少旋转过程中的动不平衡量，降低运行时的振动与低频噪音，同时相比四叶及以上多叶结构，叶片间的气流干涉更小，相同功率输入下能获得更高的气动效率，适配小功率驱动电机的扭矩输出特性。叶片采用大弯掠的翼型截面设计，从叶根到叶尖的弦长、安装角呈渐变过渡，叶根位置安装角更大、弦长更短，保证与轮毂连接位置的结构强度，能承受旋转过程中离心力带来的拉伸载荷，避免长期运行出现叶片根部断裂的问题；叶尖位置安装角逐步收小、弦长拉长，契合旋转过程中不同半径位置的线速度差异，让整个叶片展向的气流推动效率更均匀，减少叶尖位置的涡流损耗，降低紊流带来的风噪。中心轮毂采用带中心定位孔的凸台结构，定位孔与驱动电机输出轴采用间隙配合设计，端面预留的紧固螺钉孔可实现风叶与电机轴的周向锁止，避免旋转过程中出现打滑空转；轮毂外圆与叶片根部做圆弧过渡连接，消除应力集中点，提升整体结构的抗疲劳强度。安装边界上，轮毂中心定位孔适配常规小功率电机的标准输出轴径，叶片旋转扫掠直径适配常规小型风扇的网罩安装尺寸，叶片轴向投影宽度较窄，不需要过大的安装纵深，能适配紧凑结构的设备安装空间，安装时只需保证风叶与前后防护网、安装面留有足够的安全间隙，避免旋转过程中出现剐蹭干涉即可。实际应用中，这种三叶弯掠风叶在额定转速下能输出平稳的层流风，不会出现局部风速突变的情况，不管是用于桌面直吹的民用场景，还是用于设备内部定向散热的工业场景，都能在较低的运行噪音下满足通风需求，叶片表面的流线型设计也能减少积灰附着，日常维护只需简单擦拭即可保持表面光洁，不会因为积灰改变翼型气动特性导致效率下降。
