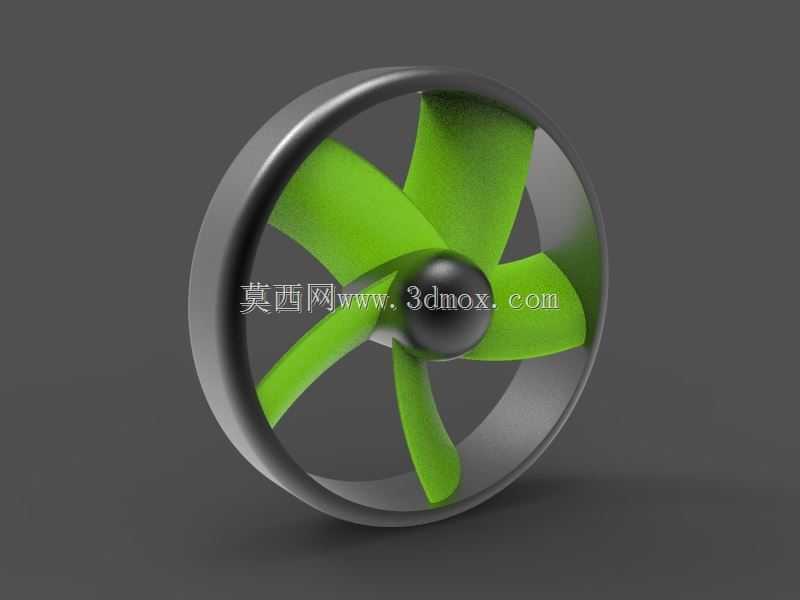

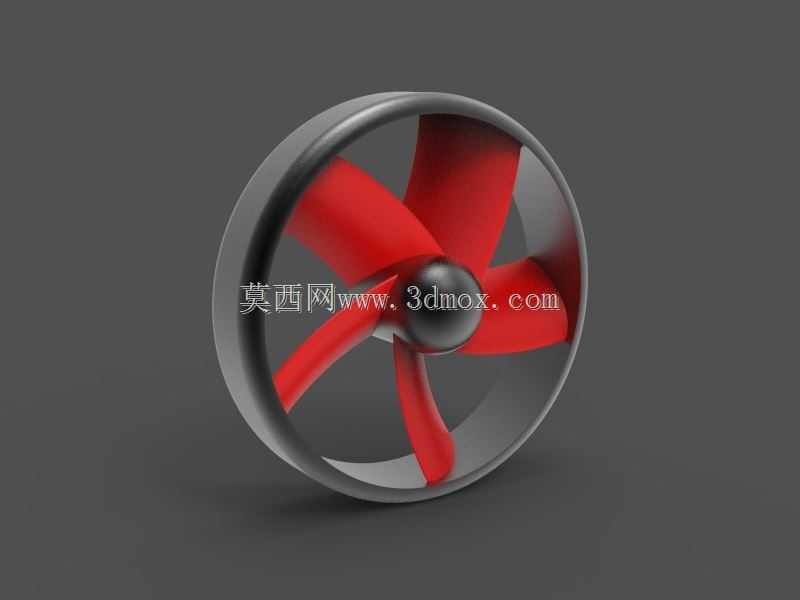

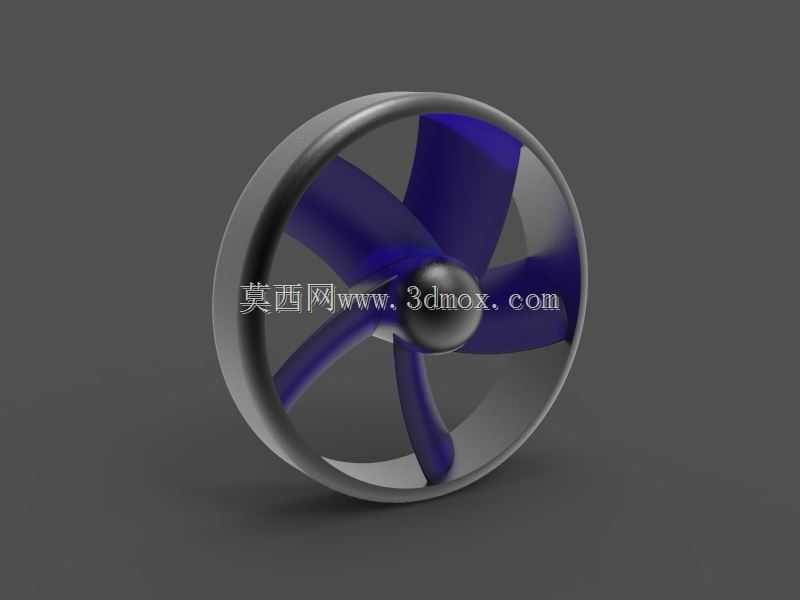

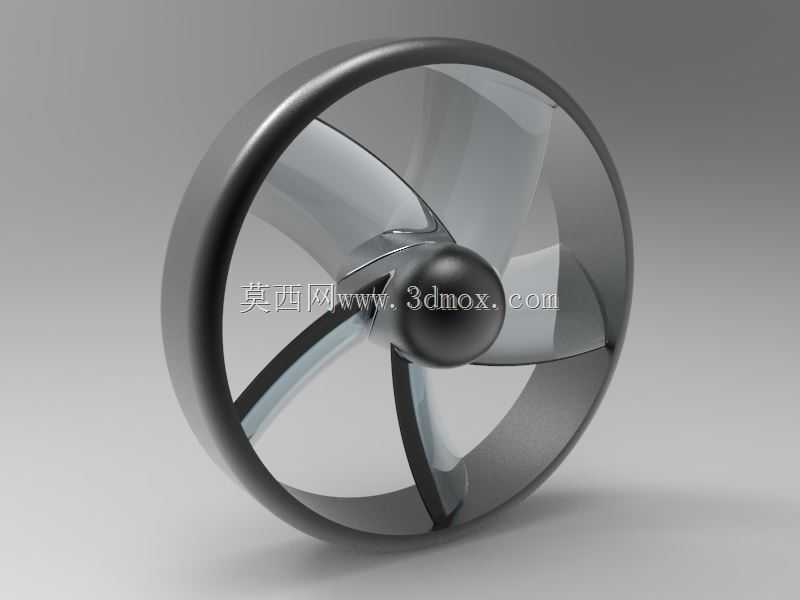

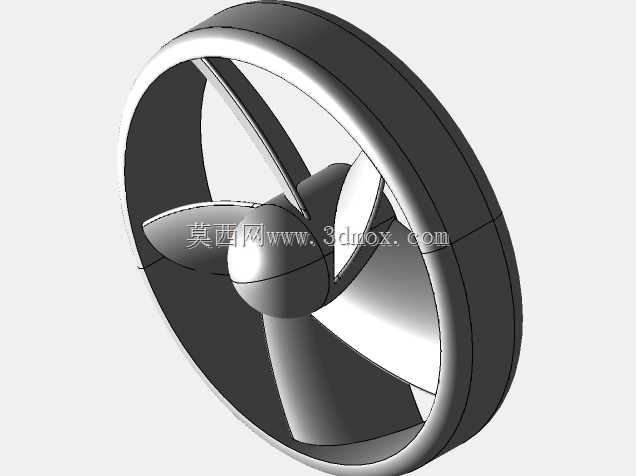

带导流涵道的五叶轴流通风扇结构设计

这款带环形导流涵道的轴流通风结构，在小型电子设备散热、密闭柜体通风、小型风道送风场景中有着广泛的适配性，区别于常规无框轴流扇，外围的环形涵道可以约束气流径向扩散，减少叶尖涡流带来的气动损耗，提升同转速下的送风效率，同时也能避免叶片边缘剐蹭周边安装构件，降低运行过程中的异音风险。从结构设计逻辑来看，五片叶片采用了变截面扭曲曲面构型，从叶根到叶尖的弦长、安装角呈梯度变化，叶根区域厚度更大以保证和中心轮毂的连接强度，承受旋转过程中的离心载荷，叶尖区域厚度收窄，配合涵道内壁的微小间隙，减少气流泄漏。中心的球形轮毂做了流线型过渡，能够降低气流进入叶道时的正面阻力，让进风更顺畅地分流到各个叶片的做功区域，避免轮毂后方形成紊流区影响送风均匀性。在安装边界的考量上，外围涵道的圆柱面可以直接适配圆形安装孔位，不需要额外设计复杂的固定支架，涵道端面预留的贴合面可以和安装壁面紧密贴合，减少缝隙漏风；整体结构的轴向尺寸紧凑，对于安装空间进深有限的场景十分友好，不需要预留过大的后部进风空间，只要保证进风侧没有大面积遮挡即可维持稳定的风量输出。设计过程中结合了粘土模型逆向重构的思路，先通过手工油泥模型推敲叶片的曲面走向和涵道的比例关系，再通过三维扫描获取点云数据进行曲面重构，反复调整叶片的安装角和曲面曲率，平衡风量、风压和运行噪音三者的关系，避免一味追求大风量导致叶片负载过大，或是曲面过渡不合理产生气动噪音。叶片和轮毂、涵道的连接位置都做了圆角过渡，减少应力集中的问题，在长期高速旋转的工况下，能够降低连接位置的疲劳失效风险，适配不同转速下的动平衡要求，不需要额外增加过多的配重块就能满足运行稳定性要求。这类涵道风扇在实际使用中，既可以作为独立的送风单元搭配防护网使用，也可以嵌入到散热风道、通风管道内部作为增压级使用，相比普通无框轴流扇，它的气流指向性更强，送风距离更远，在需要定向送风的场景下能减少不必要的气流耗散。
