曲面结构三叶轴流风叶结构设计

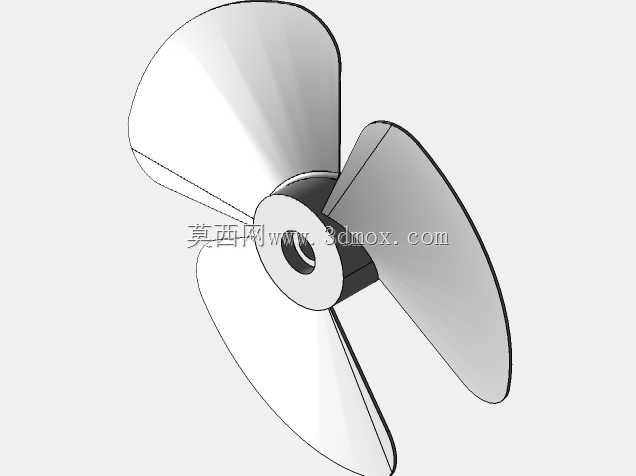

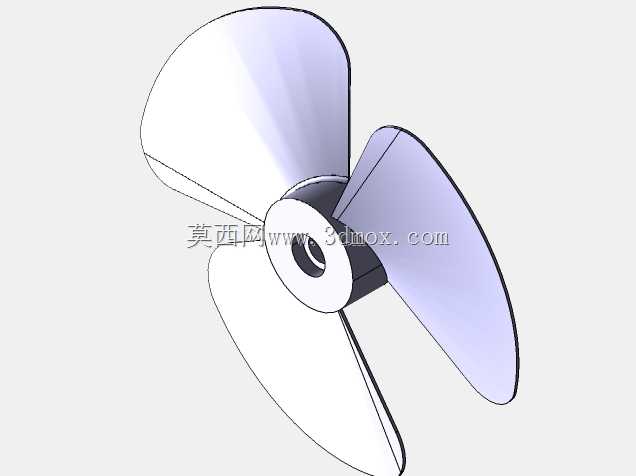

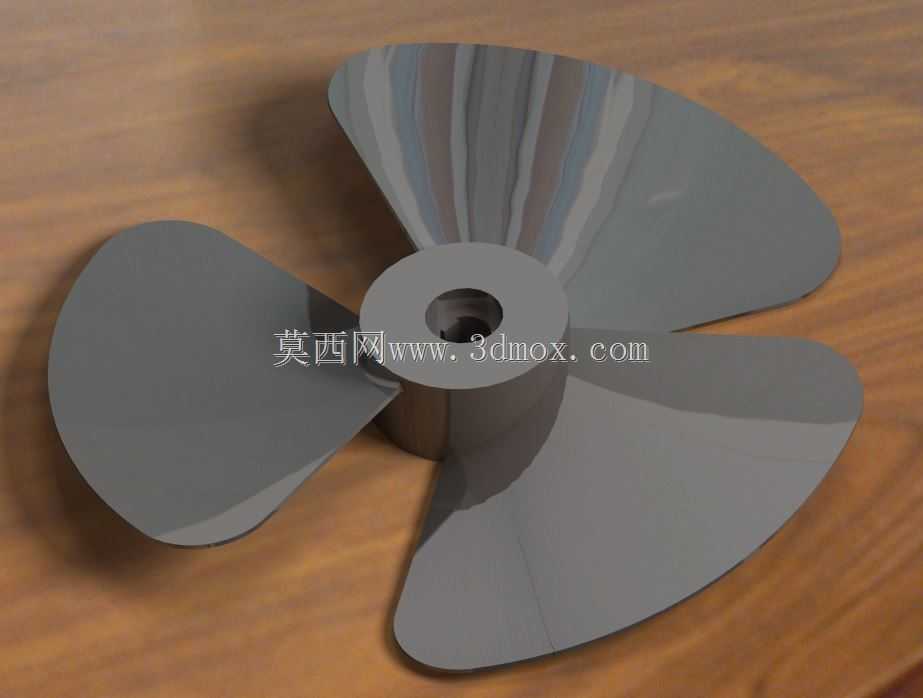

这类带连续曲面的三叶风叶，多用于小功率轴流散热场景，常见于桌面通风设备、小型机柜散热风道、工业电控柜侧装散热单元，也可适配小型新风系统的末端送风模块，核心作用是通过叶片旋转推动空气定向流动，完成指定空间的热量置换或是空气循环。从结构设计逻辑来看，叶片曲面并非随意生成的弧面，每一段曲率都经过流体逻辑推导：叶根位置与中心轮毂做平滑过渡衔接，避免旋转过程中出现应力集中，同时减少叶根位置的气流紊流，降低旋转时的气动噪音；叶尖位置做了收边处理，能削弱叶尖涡流带来的能量损耗，提升送风效率。中心轮毂的中心孔为标准安装定位孔，孔壁预留了紧定螺丝的配合余量，安装时可直接套在对应规格的电机输出轴上，通过侧面紧定螺丝完成周向固定，不需要额外定制转接法兰，适配市面上多数常规小功率散热电机的输出轴尺寸。轮毂的轴向厚度经过匹配设计，既保证叶片旋转时的结构刚性，不会因为长期高速旋转出现轮毂形变，也不会因为厚度过大增加不必要的转动惯量，降低电机启动时的负载。叶片的曲面扭转角度从叶根到叶尖呈渐变分布，靠近叶根位置的安装角更大，适配叶根位置较低的线速度，靠近叶尖位置的安装角逐步收小，匹配叶尖更高的线速度，让整个叶片扫过的区域都能均匀推动气流，避免局部区域出现气流死角。材质选用上匹配常规散热风叶的使用需求，选用钢质基材时可通过表面处理提升防锈能力，适合在有一定湿度的工业环境中长期使用，若替换为工程塑料材质也可直接沿用该曲面结构，适配家用低噪音场景的使用需求。设计过程中需要重点控制叶片的静平衡与动平衡余量，三个叶片的质量差、曲面轮廓度公差都控制在合理区间，避免高速旋转时出现抖动，既可以延长配套电机的轴承使用寿命，也能进一步降低运行过程中的振动噪音。安装边界上，风叶的整体旋转外径适配常规小尺寸风道的内径，安装后叶片外缘与风道内壁的间隙控制在合理范围，既不会因为间隙过小出现刮蹭，也不会因为间隙过大产生回流损失，保证送风效率达到设计预期。这类曲面风叶相比传统直板叶片，在相同转速下能获得更大的送风量，同时气动噪音更低，适合对噪音控制有一定要求的散热、通风场景，在结构设计时可根据实际使用的转速需求，调整叶片的厚度与曲面曲率，匹配不同风压、风量的使用需求。
