户外抱杆安装八木通信天线结构

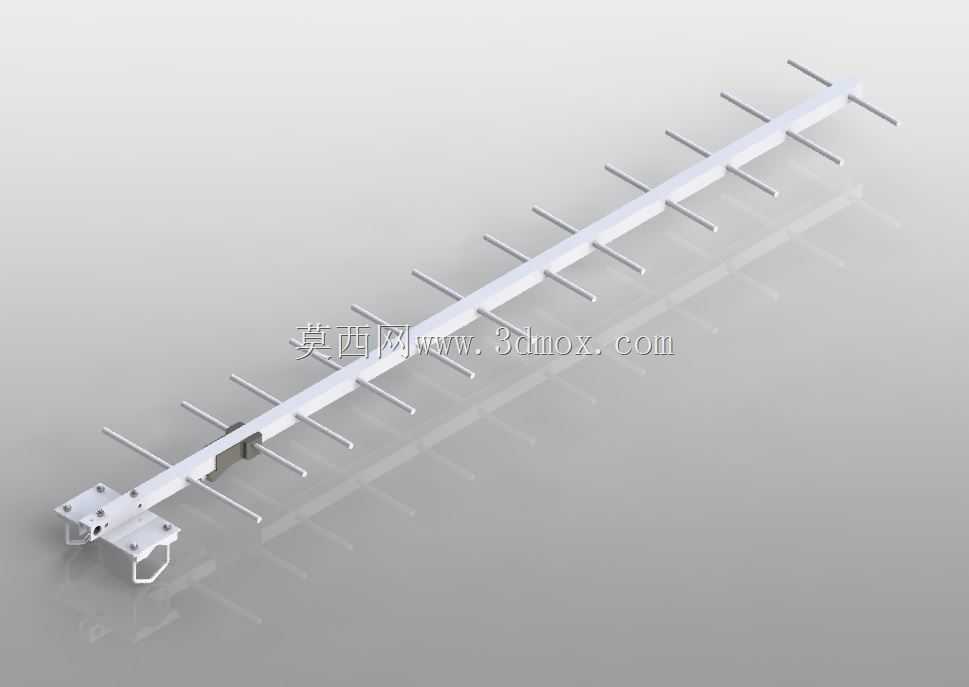

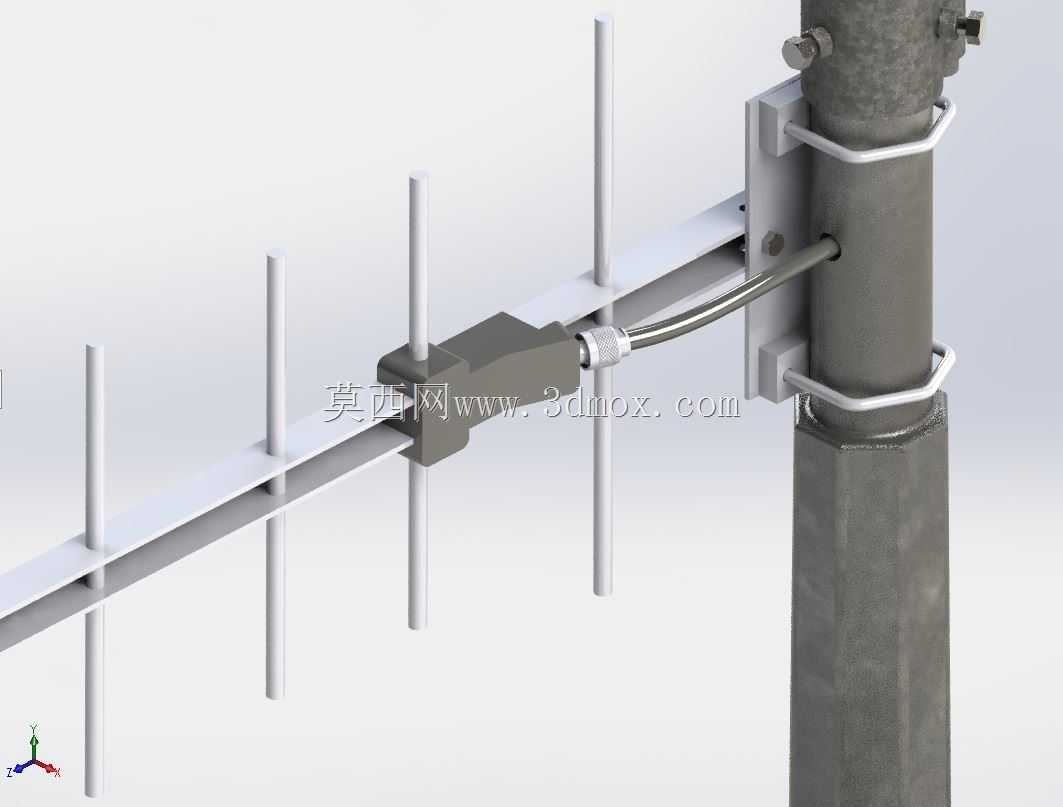

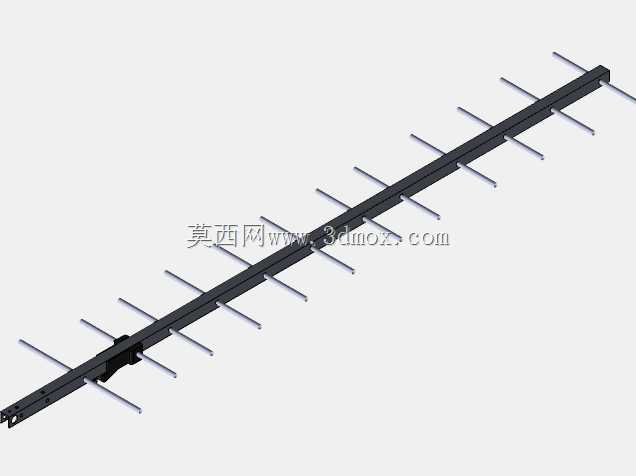

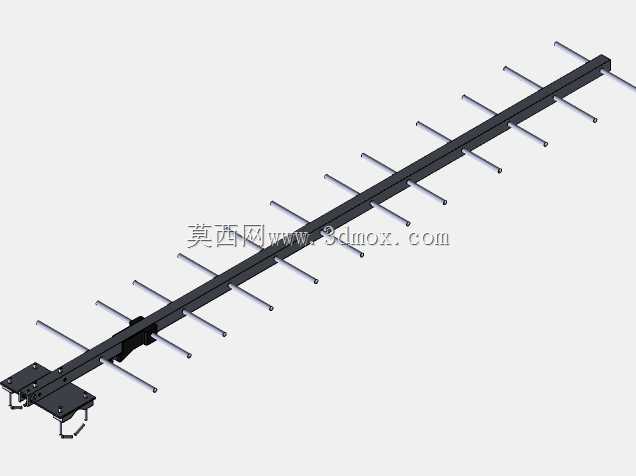

这类八木定向天线常被用在城郊弱信号区域的无线信号补盲、点对点专网通信链路搭建场景，也常见于业余无线电通信、偏远区域物联网终端的信号收发作业中，相比全向天线，它能通过引向器与反射器的配合，将主瓣方向的信号增益提升数倍，同时抑制旁瓣方向的杂波干扰，适合固定方向的长距离信号传输。从结构设计来看，整套天线的核心是一根纵向的主馈电梁，上面依次排布反射器、有源振子以及多根长度递减的引向器，每根振子的间距、长度都经过匹配计算，保证对应工作频段内的驻波比控制在合理区间，避免信号反射造成功率损耗。有源振子的馈电端做了防水密封结构，配套的同轴电缆接头采用压接加密封胶圈的设计，能适应户外长期雨淋、高低温交变的使用环境，减少接头氧化带来的信号衰减问题。安装结构部分采用了标准抱箍式固定座，适配常见的户外通信杆外径范围，固定座上预留了俯仰角度调节的腰型孔，安装时可以根据链路对端的位置，灵活调整天线的俯仰角与水平方位角，调整到位后拧紧两侧的锁紧螺栓即可完成固定，不需要额外定制安装支架，能大幅降低现场施工的复杂度。主馈电梁采用铝合金挤压型材制作，在保证结构强度的同时尽可能降低整体重量，减少抱杆的承重负荷，每根振子与主梁的连接位置都做了防松处理，避免户外长期受风力振动出现振子移位，导致天线工作频段偏移、增益下降的问题。设计时还考虑了风阻影响，所有振子都采用圆截面杆件，固定座的边角做了圆弧过渡，能有效降低强风环境下的风载荷，提升极端天气下的结构可靠性，整套结构的安装边界清晰，不需要在抱杆上打孔焊接，仅通过配套的U型抱箍就能完成快速装夹，后期维护更换时也能快速拆卸，不会对原有杆体造成损伤。
