工业传动用铰接式柔性输送链条结构设计

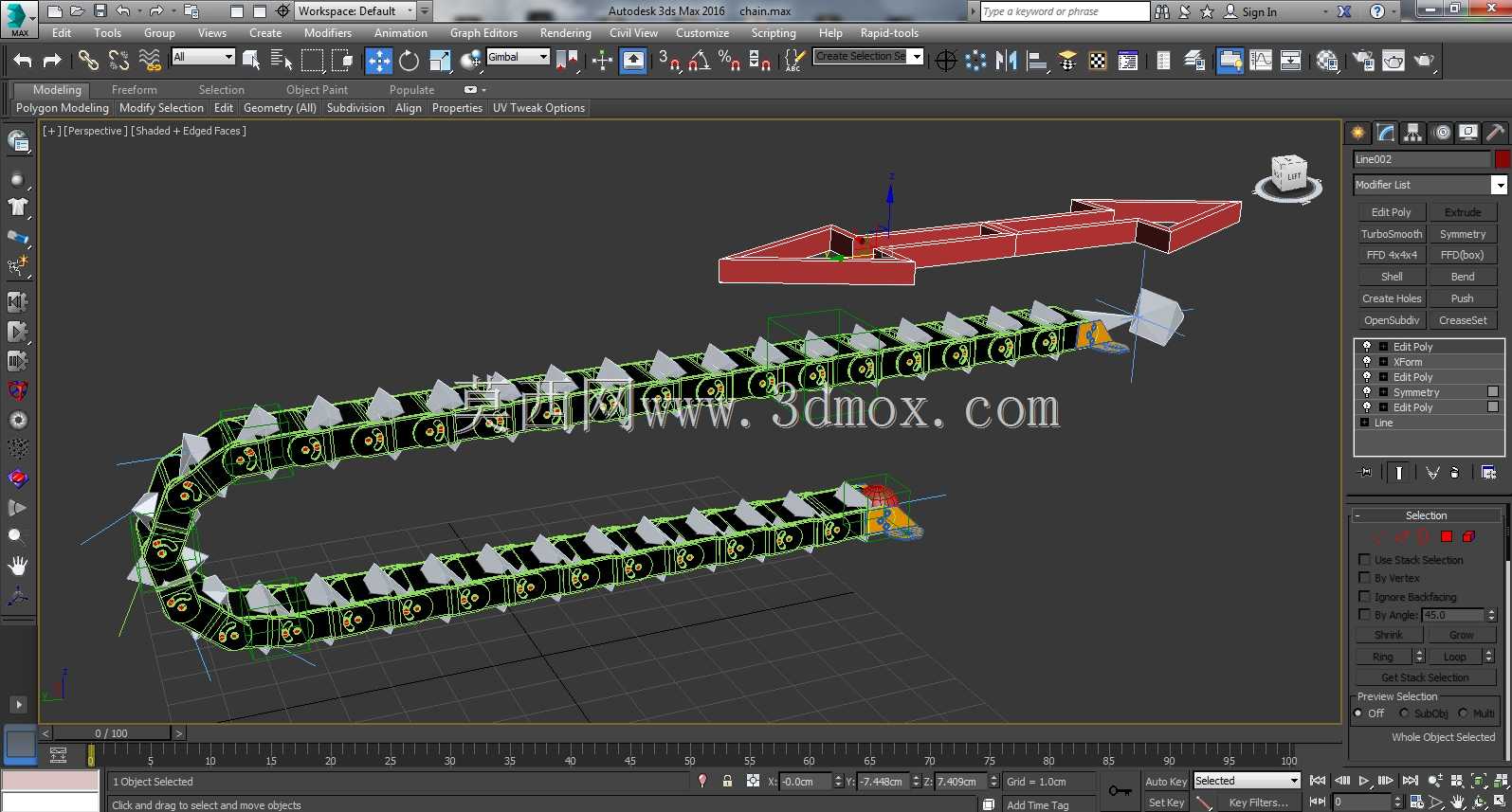

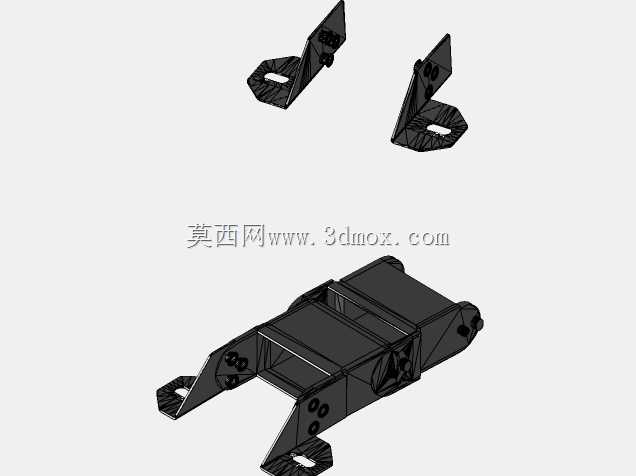

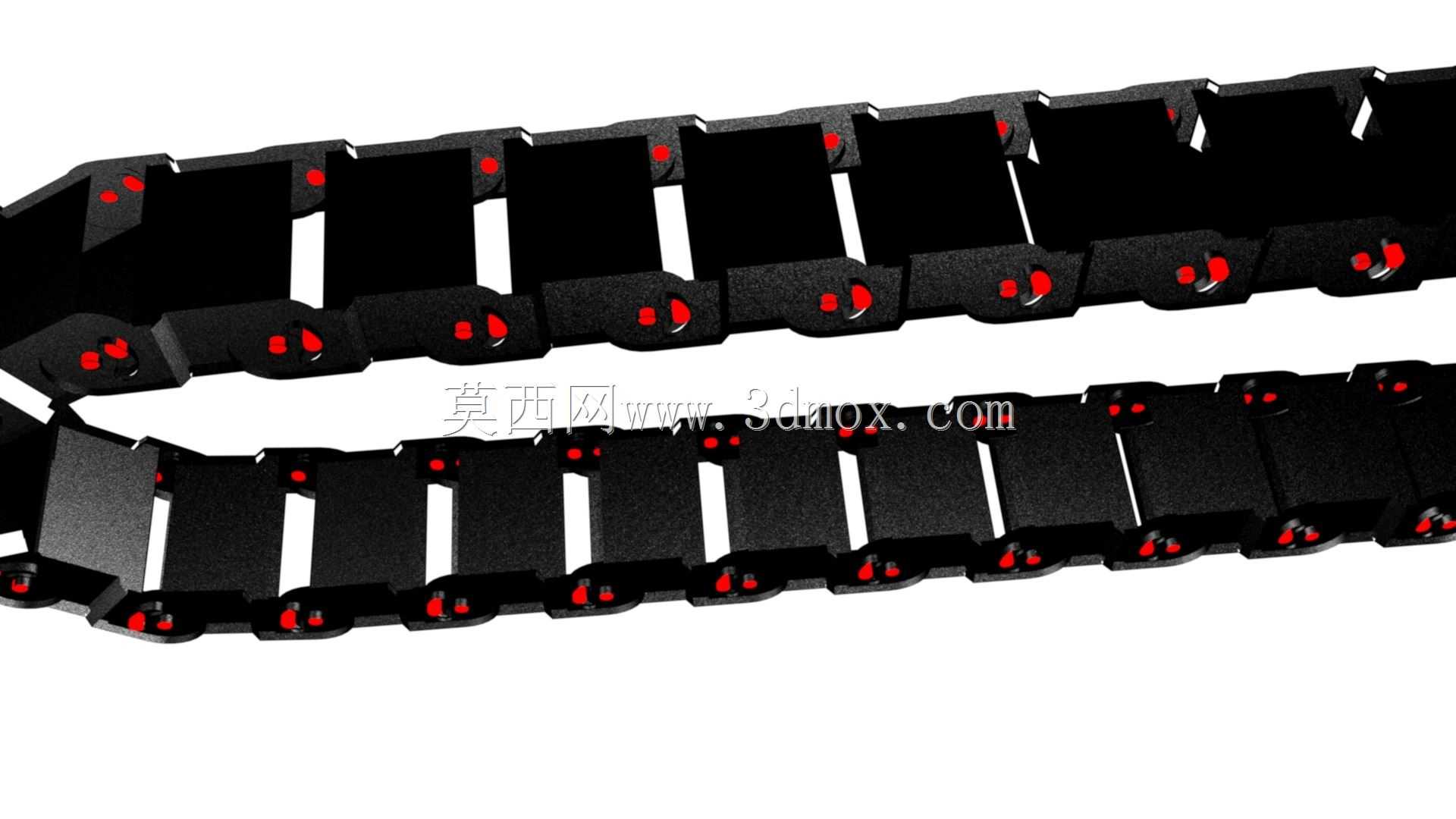

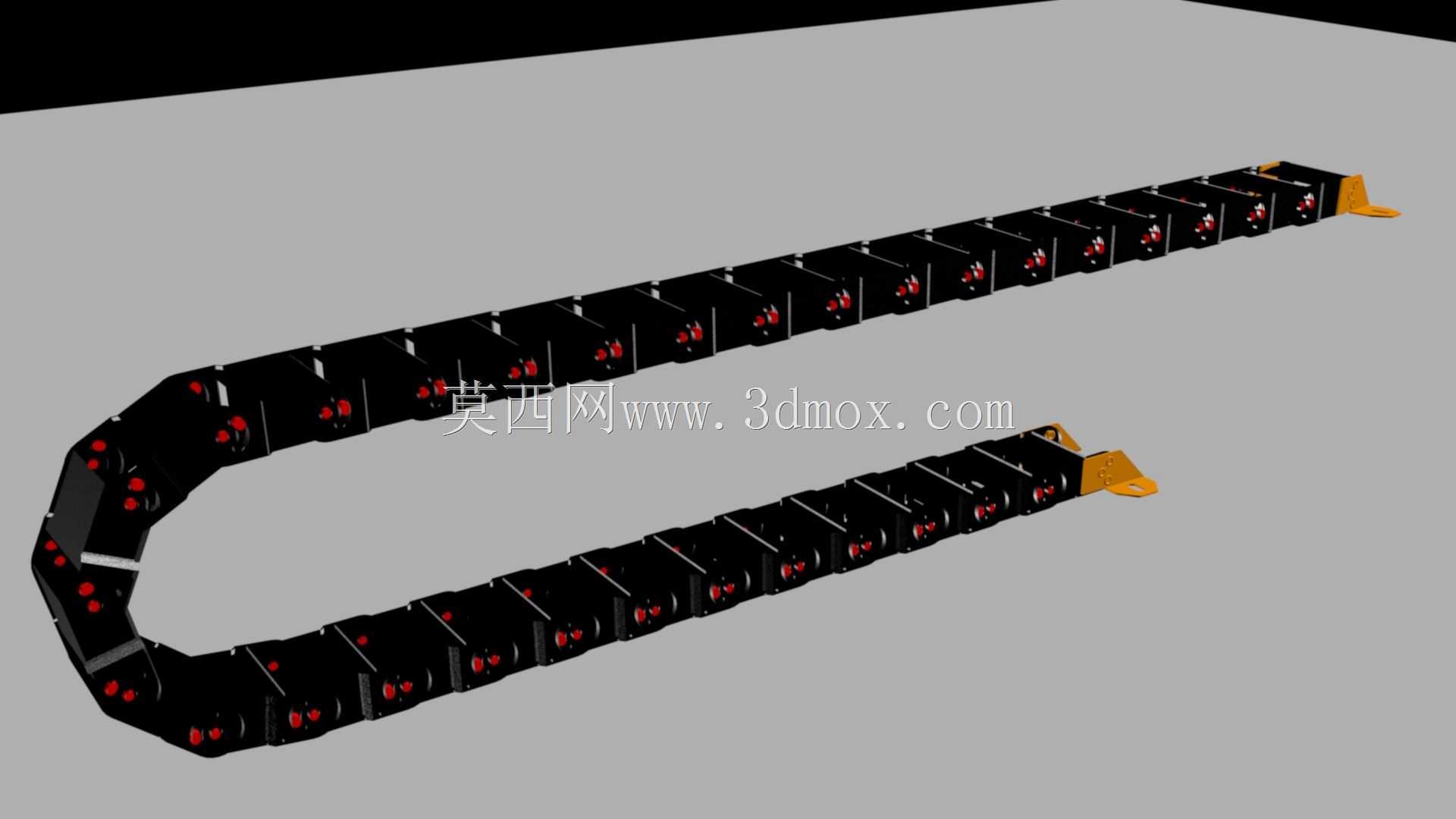

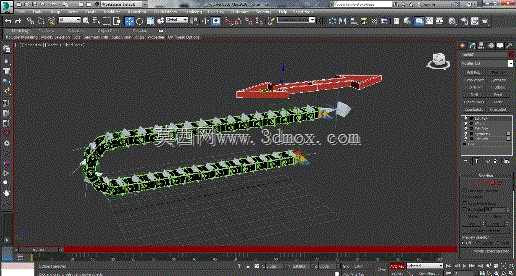

这类铰接式柔性链条的设计，最先要匹配的是车间内窄空间转弯输送的工况，不少电子组装、食品包装线的工位排布受场地限制，无法布置长距离直线输送段，需要传动件能在水平、垂直方向完成小半径转向，同时保持稳定的牵引力输出，不会在转弯节点出现卡滞、跳齿的问题。设计初期最先敲定的是链节的铰接间隙，每段链节的连接销轴预留了0.02mm的转动余量，既不会因为间隙过大导致传动过程中晃动量超标，也不会因为间隙过小在积尘、少量润滑脂干结的情况下出现转动卡涩。链节主体的承载面做了微弧处理，和配套链轮啮合的时候，接触应力能沿着弧面均匀分散，不会出现局部应力集中导致的链节过早磨损，常规工况下连续运行的磨损量能控制在每千小时0.01mm以内，满足生产线长期连续运行的维护周期要求。从安装边界来看，整链组装完成后的最小水平转弯半径可以做到120mm，垂直方向的俯仰转角单节可达15度，不需要额外加装转向导向轮就能完成S形、环形的输送路径排布，能大幅缩减输送线的整体占地空间，适配老车间改造时的有限场地条件。链节的上表面预留了工装安装孔位，可以直接固定载具、定位治具，不需要额外加装连接附件，减少了输送线的装配零件数量，后期维护更换单节链节的时候，只需要拆下对应位置的销轴就能完成替换，不需要拆解整段链条，能大幅缩短设备停机维护的时间。设计过程中还特意校核了链节的抗拉强度，单节链节的额定破断拉力能达到8kN，常规轻型输送工况下的负载冗余系数取到了5倍以上，即使出现瞬时卡料的冲击负载，也不会出现链节断裂的问题。链节之间的铰接位置做了储油槽设计，润滑脂可以填充在槽内，长时间运行过程中缓慢释放到转动摩擦面，延长润滑维护的间隔周期，减少日常运维的工作量。针对有洁净要求的生产场景，链节表面可以做钝化或者喷塑处理，不会在运行过程中产生锈蚀掉屑的问题，适配食品、医药类生产车间的洁净度要求，不会对输送的物料造成污染。
