反应器内部离散相颗粒轨迹仿真分析

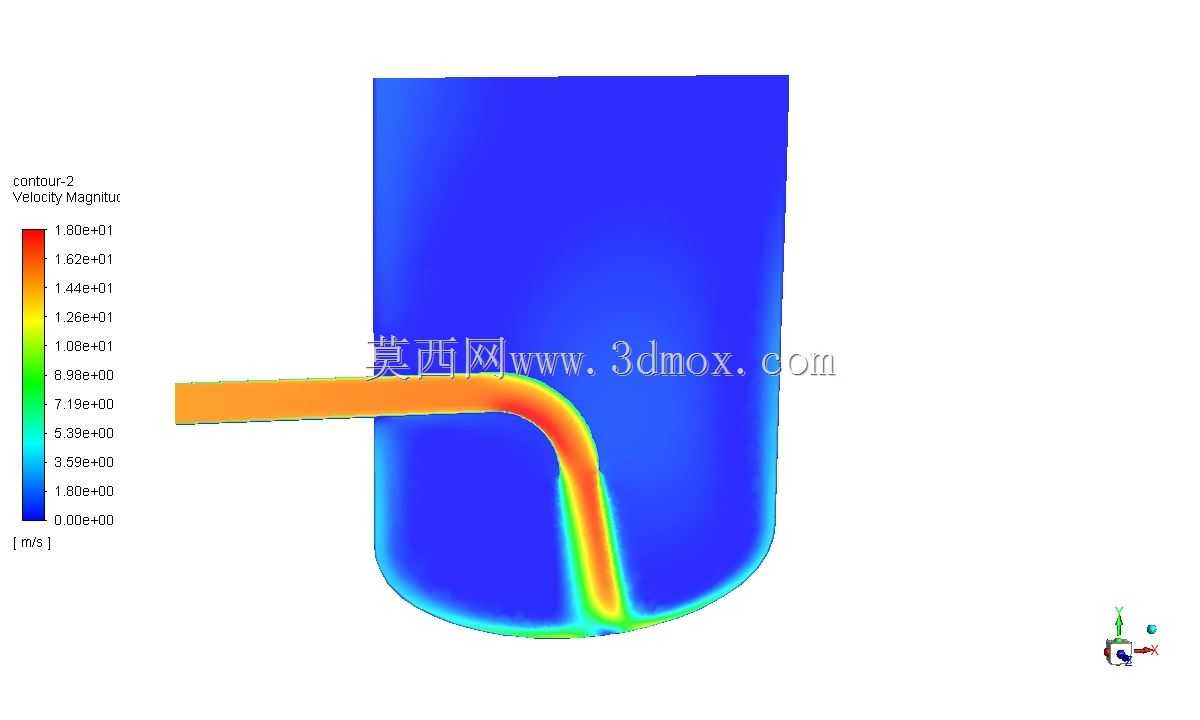

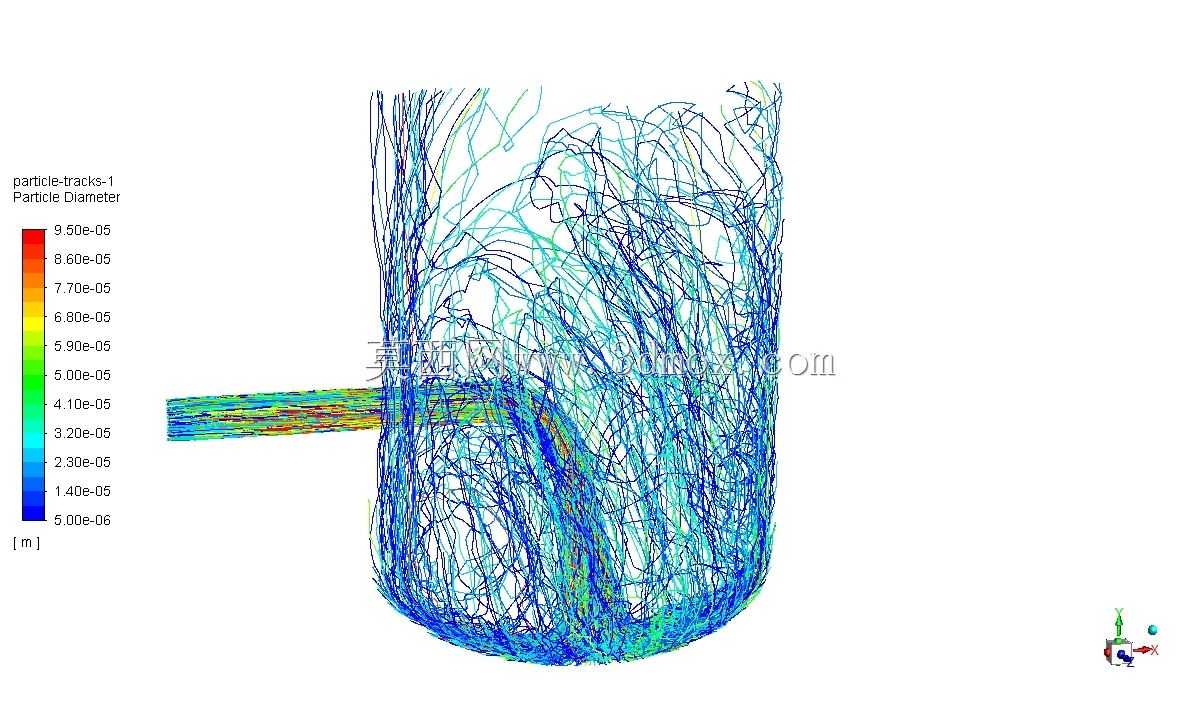

在化工、环保、冶金等涉及多相反应的工业场景中，反应器内部的颗粒运动轨迹直接决定了反应接触效率、产物收率以及设备运行的稳定性，很多现场出现的反应不充分、颗粒沉积堵塞、局部磨损过快等问题，本质上都和离散相颗粒在流场中的运动规律未被精准掌握有关。这套仿真模型围绕带侧进料口的筒型反应器展开，还原了颗粒从侧向入口进入反应器腔体后的完整运动路径，能够直观呈现不同粒径颗粒在流场裹挟下的扩散、旋流、沉降以及随主流排出的全过程。从模型呈现的轨迹分布可以看到，侧进料的流体进入腔体后会形成明显的旋流场，大粒径颗粒受惯性影响更大，会在进料口对面的筒壁附近形成集中的轨迹带，更容易出现壁面冲刷磨损；小粒径颗粒跟随性更好，会随着旋流充满整个腔体，停留时间更长，更有利于和连续相介质充分接触反应。设计这类反应器的进料结构时，不能只参考常规的容积参数，必须结合颗粒粒径分布调整进料角度、入口流速以及腔体内部的导流结构，比如当进料颗粒粒径跨度较大时，可以在进料口下方增设导流板，打散大颗粒的集中轨迹，避免局部壁面长期受颗粒冲刷出现磨穿泄漏，同时也能让颗粒更均匀地分散到腔体各个区域，提升整体反应效率。模型的腔体主体为立式圆筒结构，底部采用圆弧封头过渡，避免了直角结构带来的流场死区，减少颗粒在底部沉积的概率；侧进料口采用水平切向偏置的布置方式，既能够借助进料动能形成稳定旋流延长颗粒停留时间，也不会因为切向角度过大导致颗粒过度集中在筒壁区域。在实际安装边界上，这类反应器的进料口需要和上游的进料管道同轴对接，法兰端面的平面度、对接的同轴度误差需要控制在合理范围内，否则会破坏入口处的流场初始形态，导致实际颗粒轨迹和仿真结果出现偏差，直接影响反应效果。另外，模型中通过颜色梯度区分不同粒径颗粒的轨迹分布，能够帮助设计人员快速识别高磨损区域，在对应的筒壁位置增设耐磨衬里，提前做好防护设计，减少后期设备维护的频次和成本。
