带外盘管结构的小型试验用反应装置

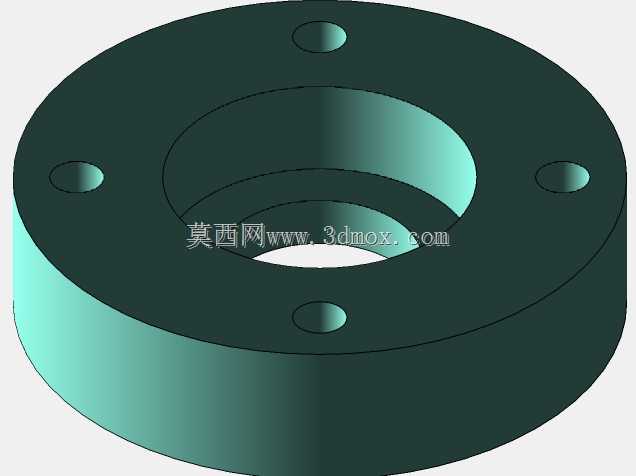

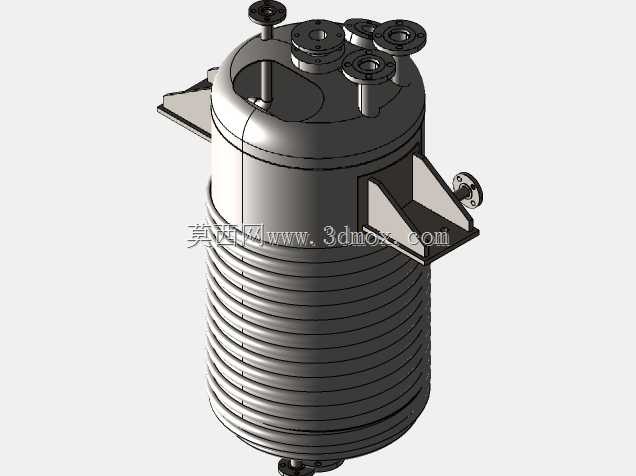

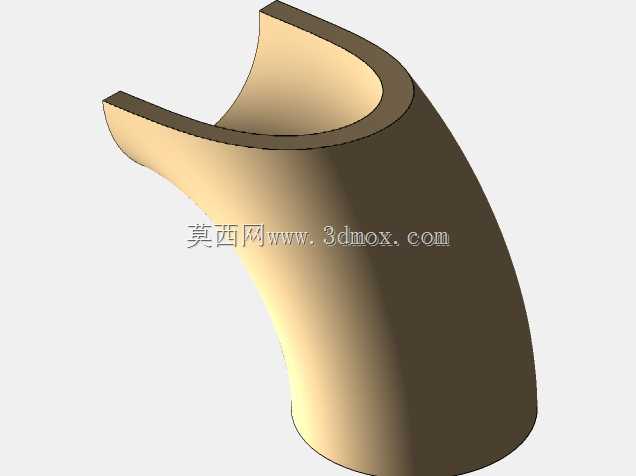

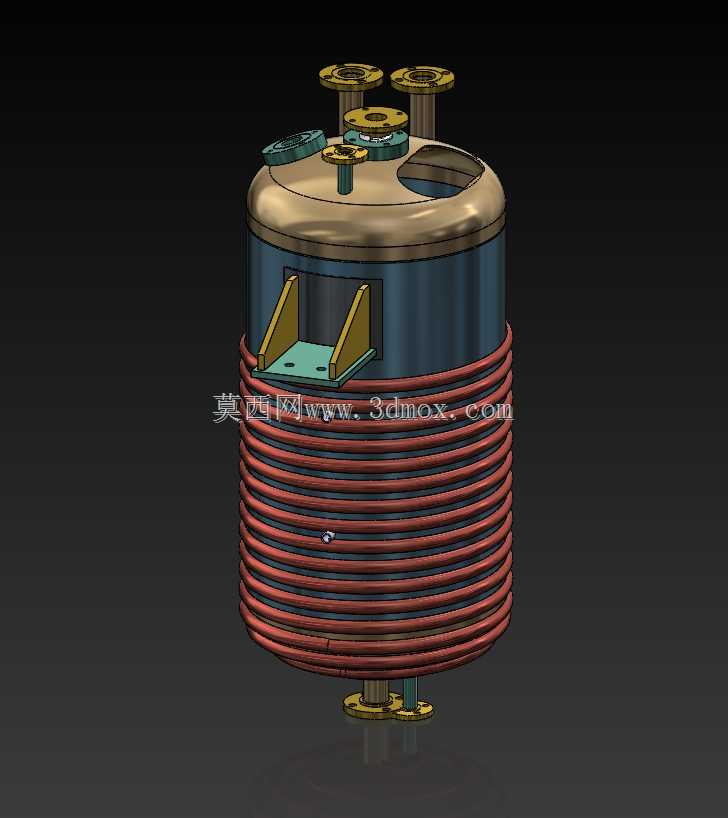

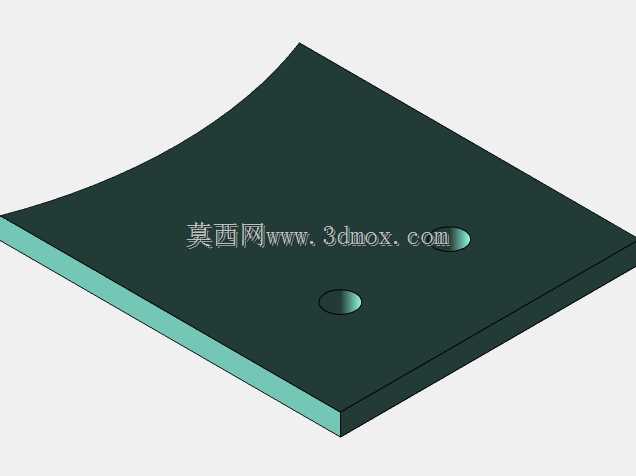

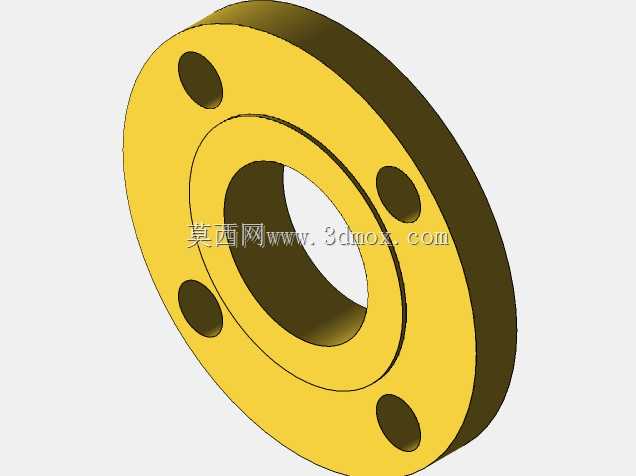

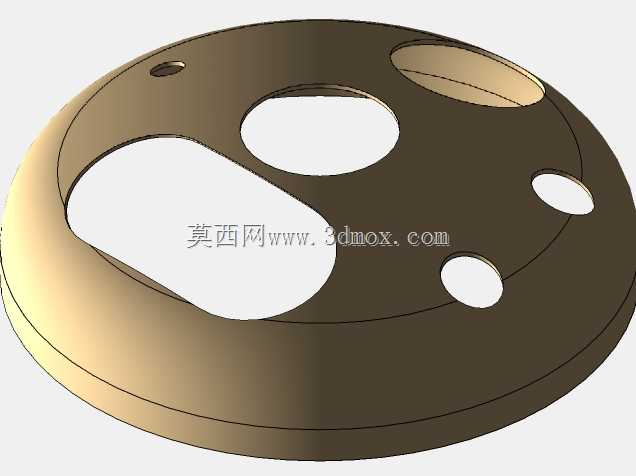

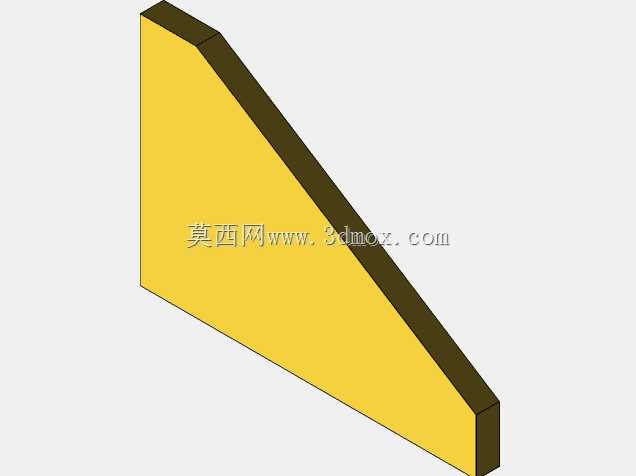

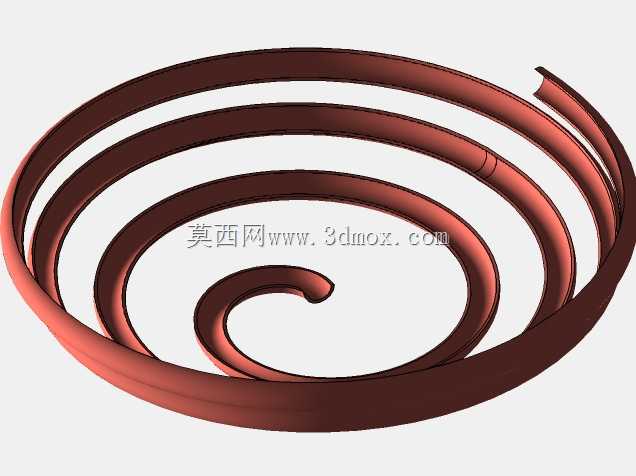

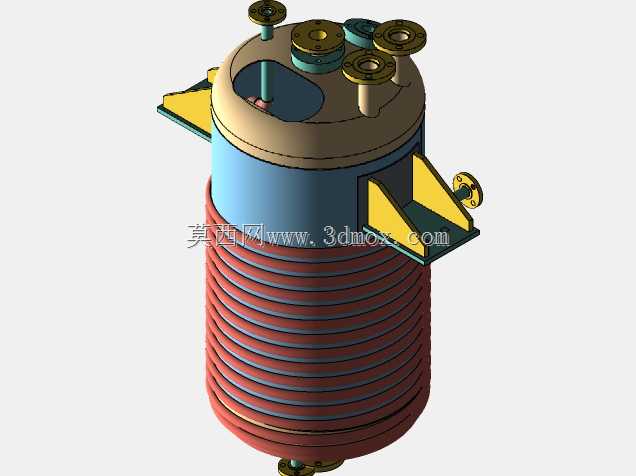

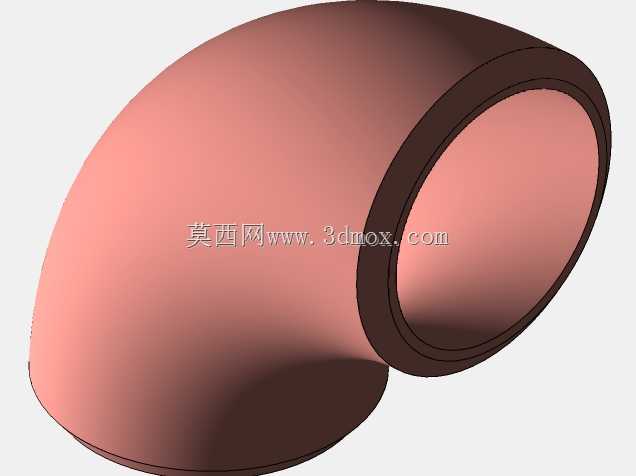

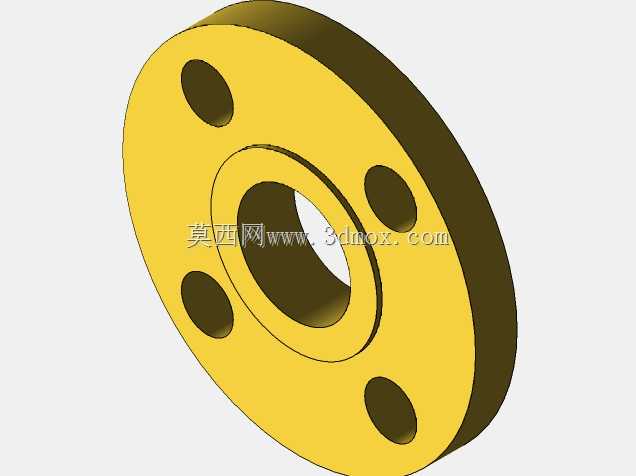

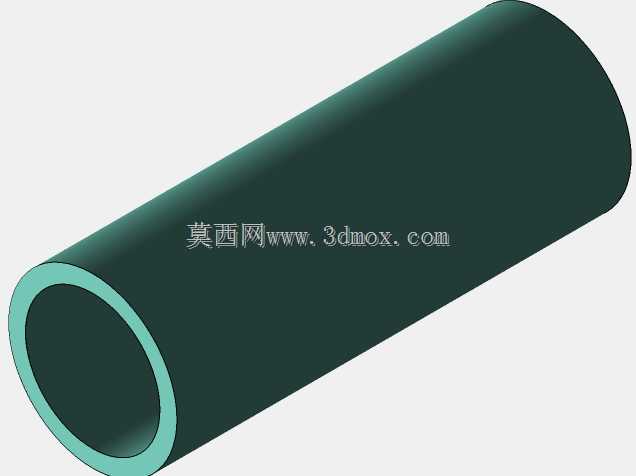

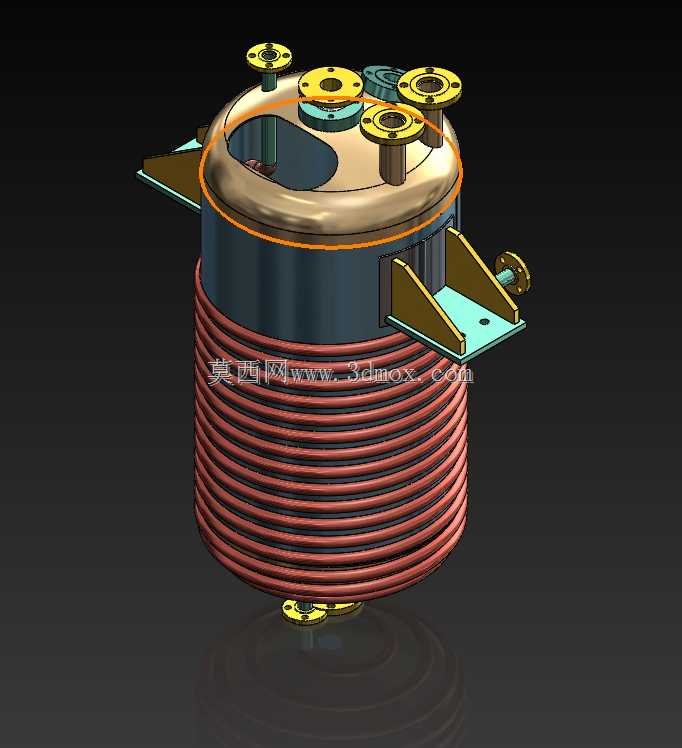

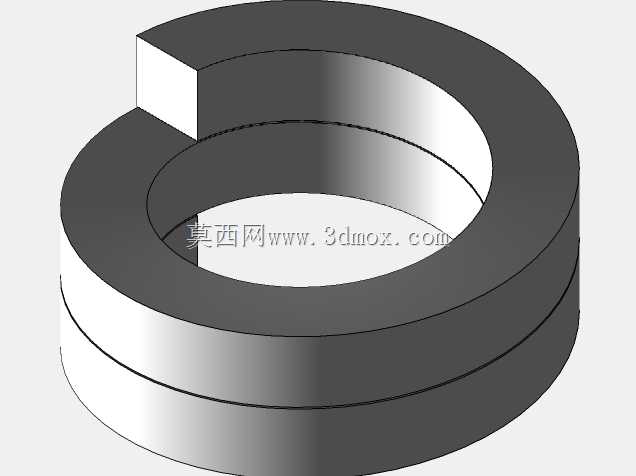

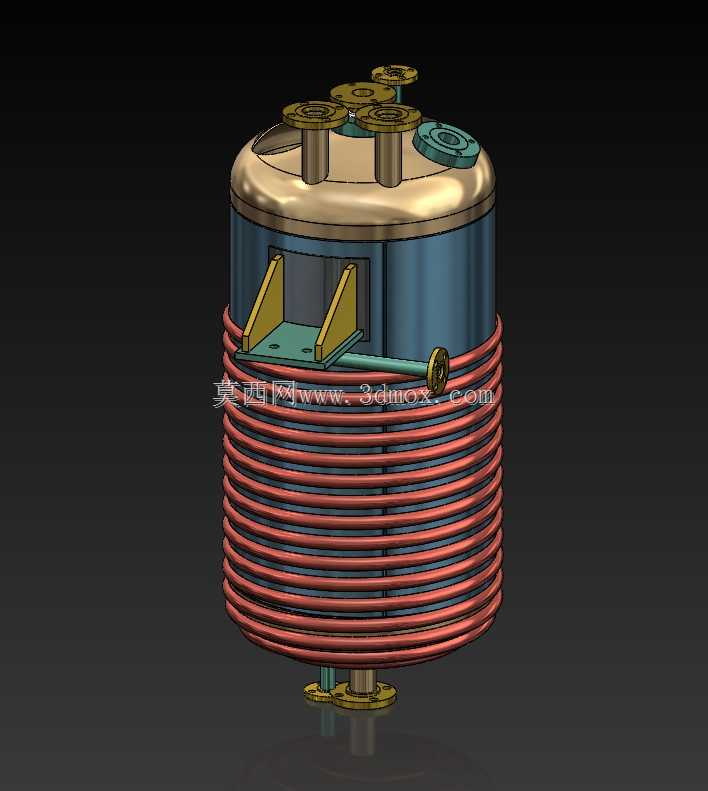

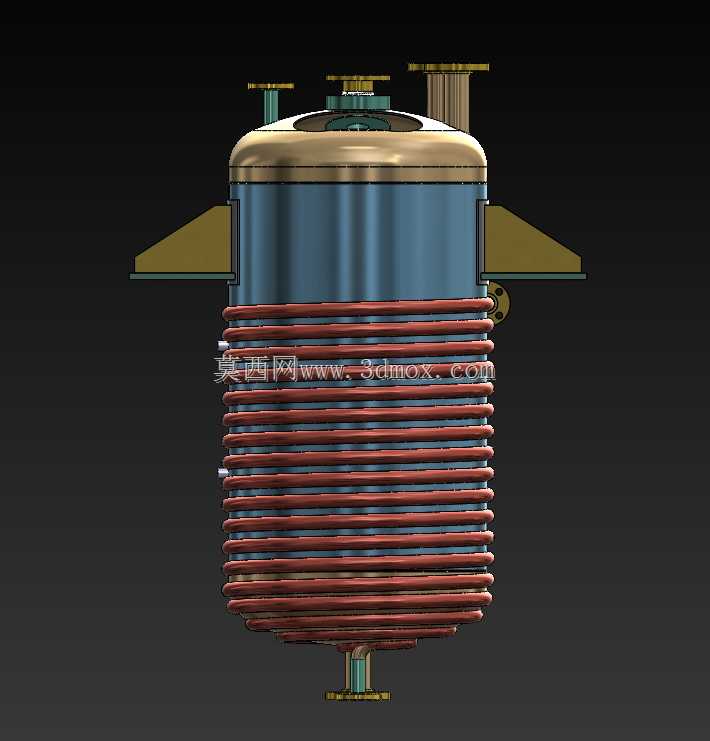

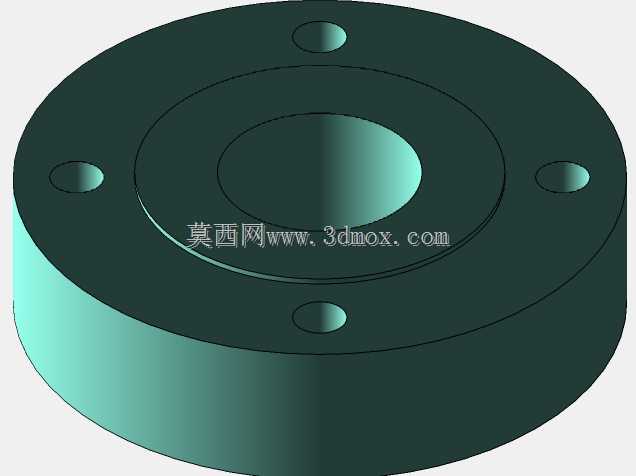

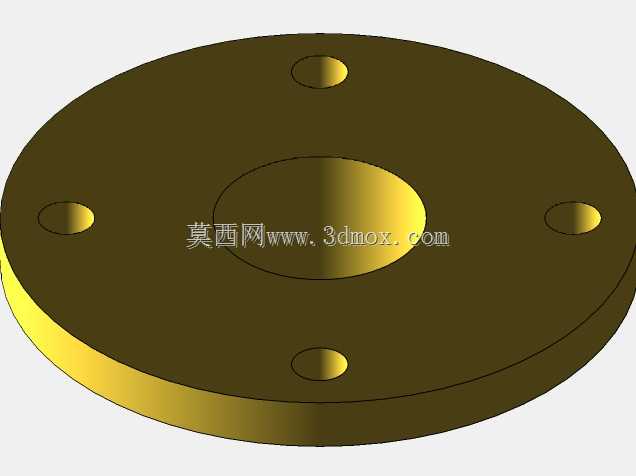

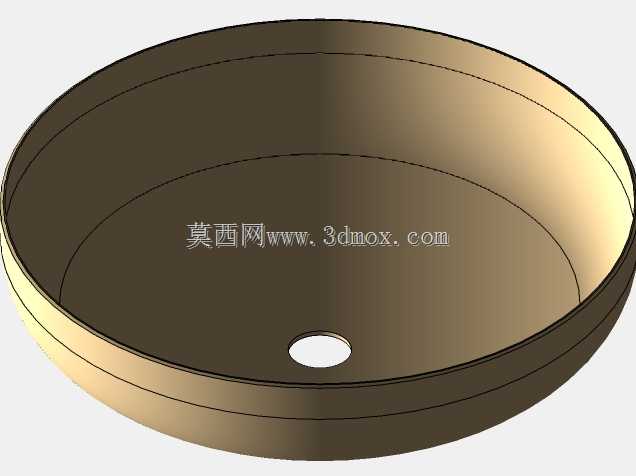

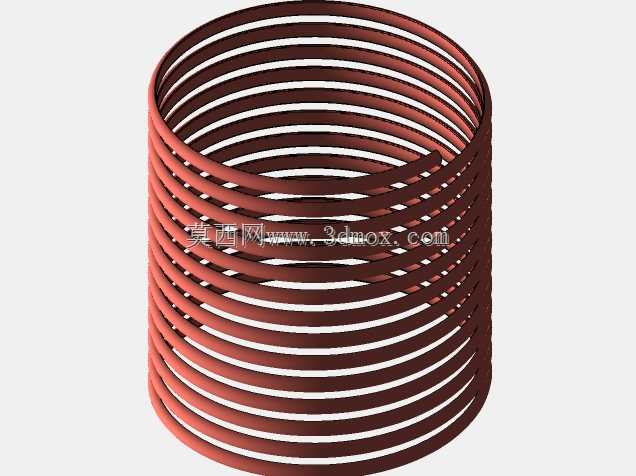

这款小型反应装置主要面向实验室小试、工艺参数验证场景，可用于精细化工、医药中间体合成、小批量催化反应等工况，能在带压条件下完成物料混合、反应、换热全流程，适配小剂量物料的工艺摸索需求，避免直接放大生产带来的参数失准风险。从结构设计来看，装置主体采用立式筒身结构，上封头设置多组法兰接口，分别可用于进料、测温测压、安装搅拌组件、排气取样、安全泄放等功能，不同口径的法兰接口可适配不同规格的工艺接管，满足多管路并行接入的试验需求；筒身外侧盘绕整圈紫铜换热盘管，盘管进出口独立设置，可通入导热油、冷却水等换热介质，实现反应过程的精准控温，相比夹套换热结构，外盘管的换热接触面积更适配小容积筒体，换热响应速度更快，能快速调整反应体系温度，适配对温度波动敏感的反应工况。筒身侧部设置带加强筋的安装支耳，支耳上预留安装孔位，可直接固定在试验台架或者支架上，安装时需保证支耳承载面水平，避免装置倾斜影响内部搅拌或者物料流态；底部设置单组出料接口，可适配排料阀或者接料管路，满足反应完成后的物料排出需求。设计过程中，上封头与筒身采用法兰连接结构，方便拆卸清理内部残留物料，也便于更换内部的搅拌桨、测温探头等内件，适配不同反应类型的内件配置需求；所有外接接口均采用标准法兰连接形式，密封面可适配垫片密封，满足带压工况的密封要求，避免试验过程中出现物料泄漏。筒体的径高比经过优化，既保证内部物料有足够的反应空间，也控制整体占地尺寸，适配实验室有限的台面安装空间，外盘管与筒身采用贴合焊接工艺，保证换热介质与筒壁的换热效率，同时盘管的排布间距均匀，避免出现换热死角；侧部支耳的加强筋采用三角筋结构，提升支耳的承载强度，即使装置满载物料也能保证支撑稳定性，不会出现支耳变形的问题。在实际使用中，该装置可搭配小型搅拌电机、温度传感器、压力变送器等配件组成完整的试验反应系统，可灵活调整搅拌转速、换热介质流量、反应压力等参数，完成不同工艺条件下的反应试验，为后续中试、量产的设备选型与参数设定提供可靠的实测数据支撑，整体结构紧凑，拆装维护便捷，适配实验室多品类小批量的试验需求。
