法兰式无约束束膨胀接头结构设计

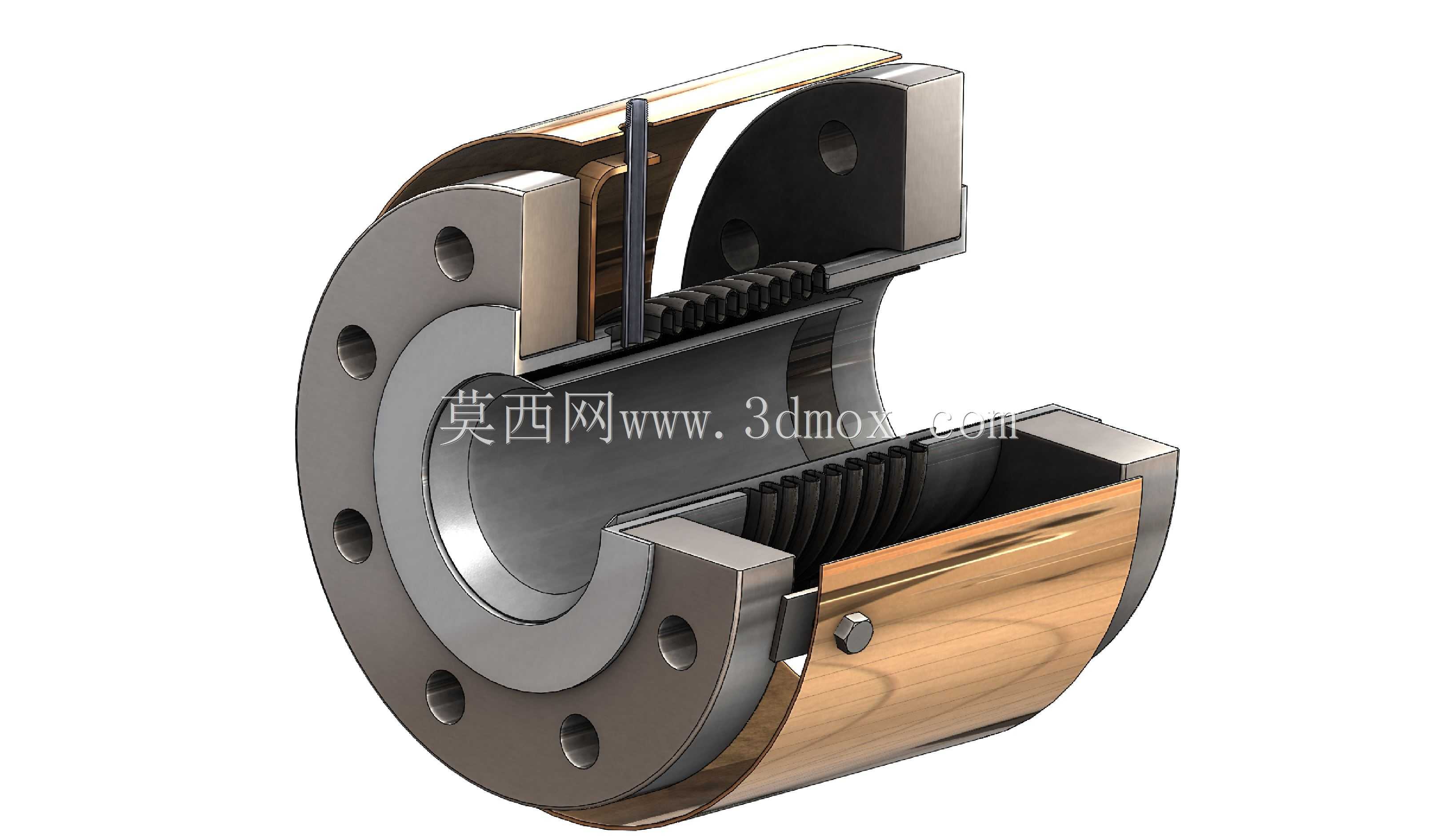

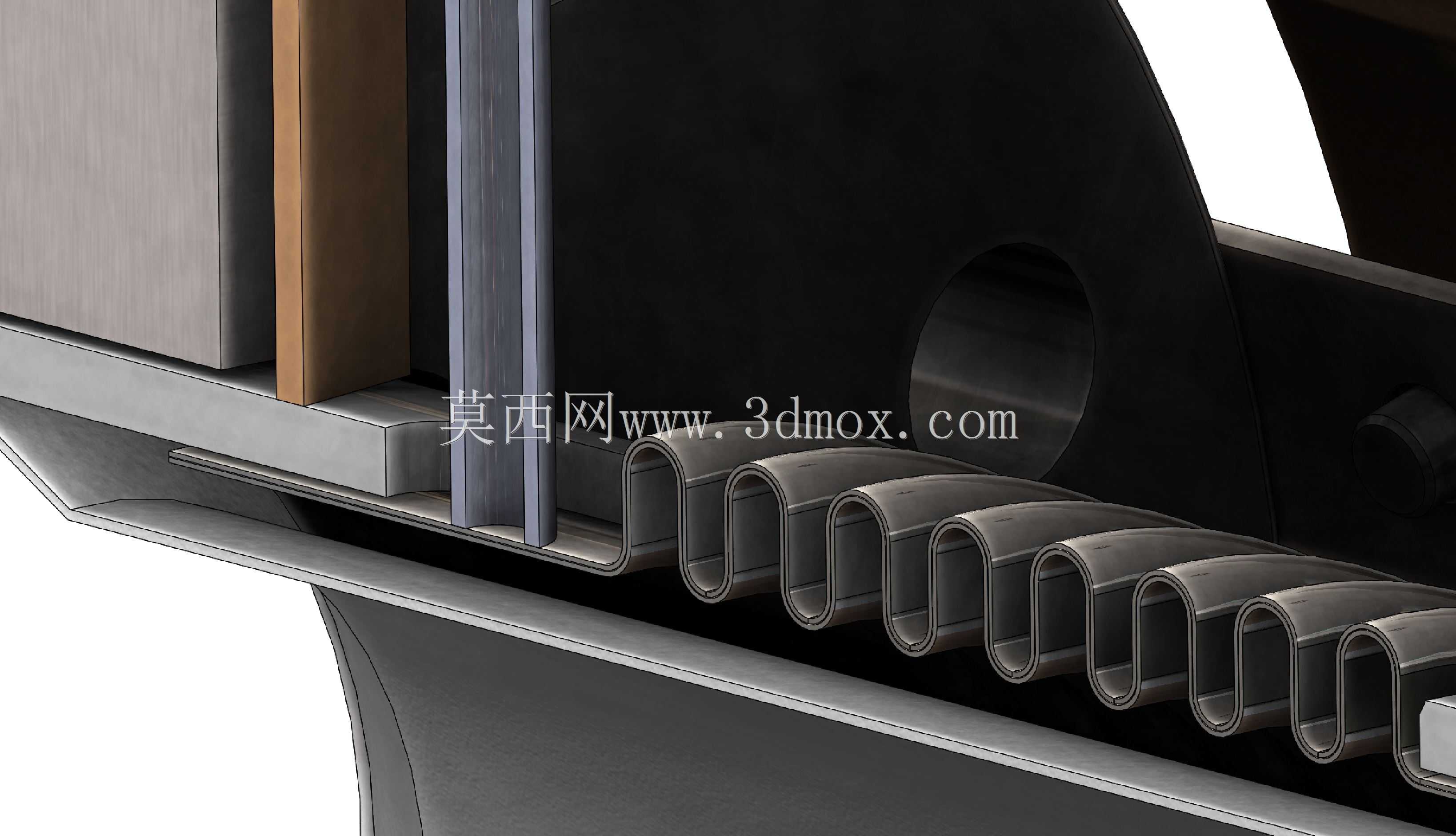

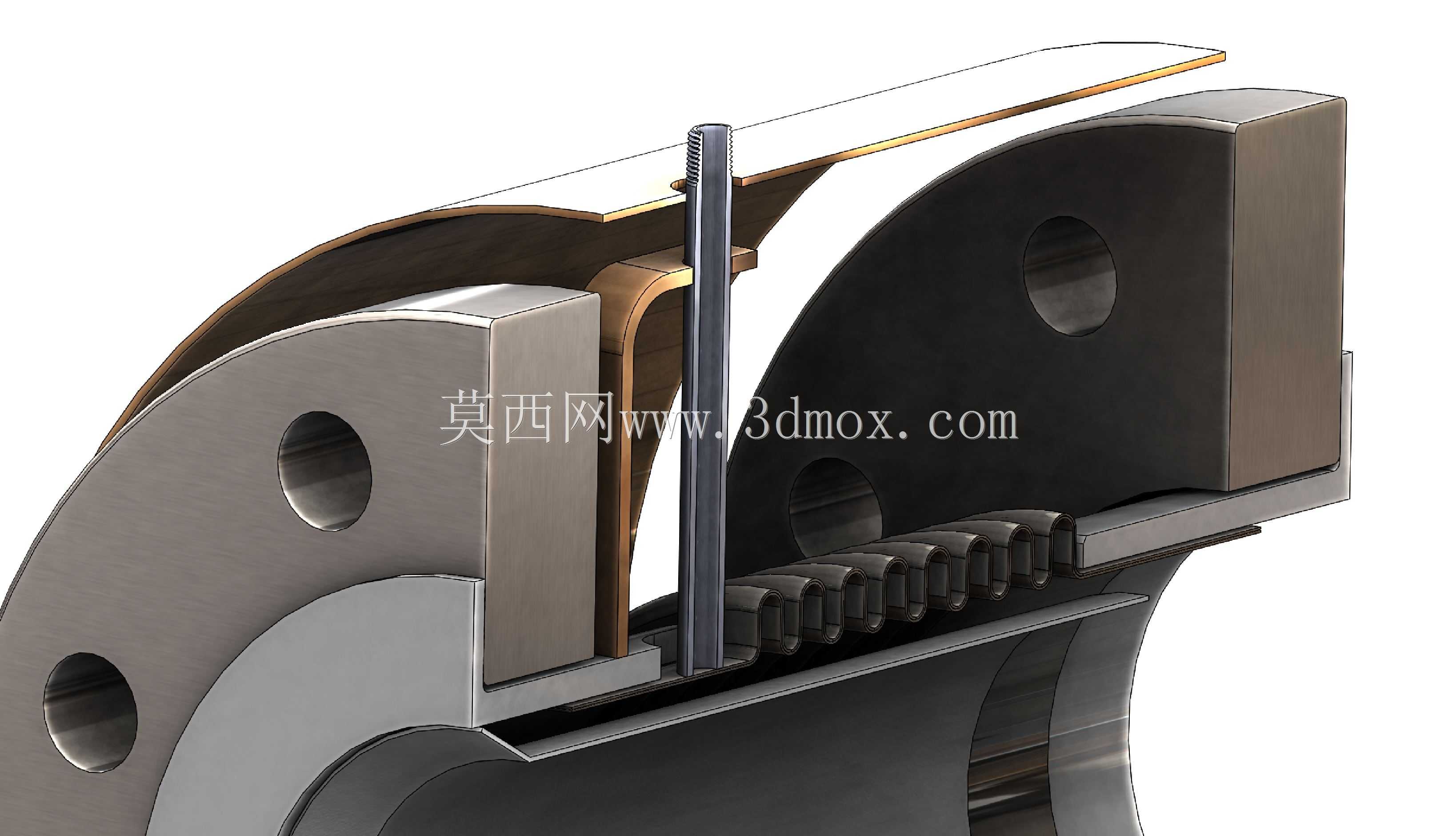

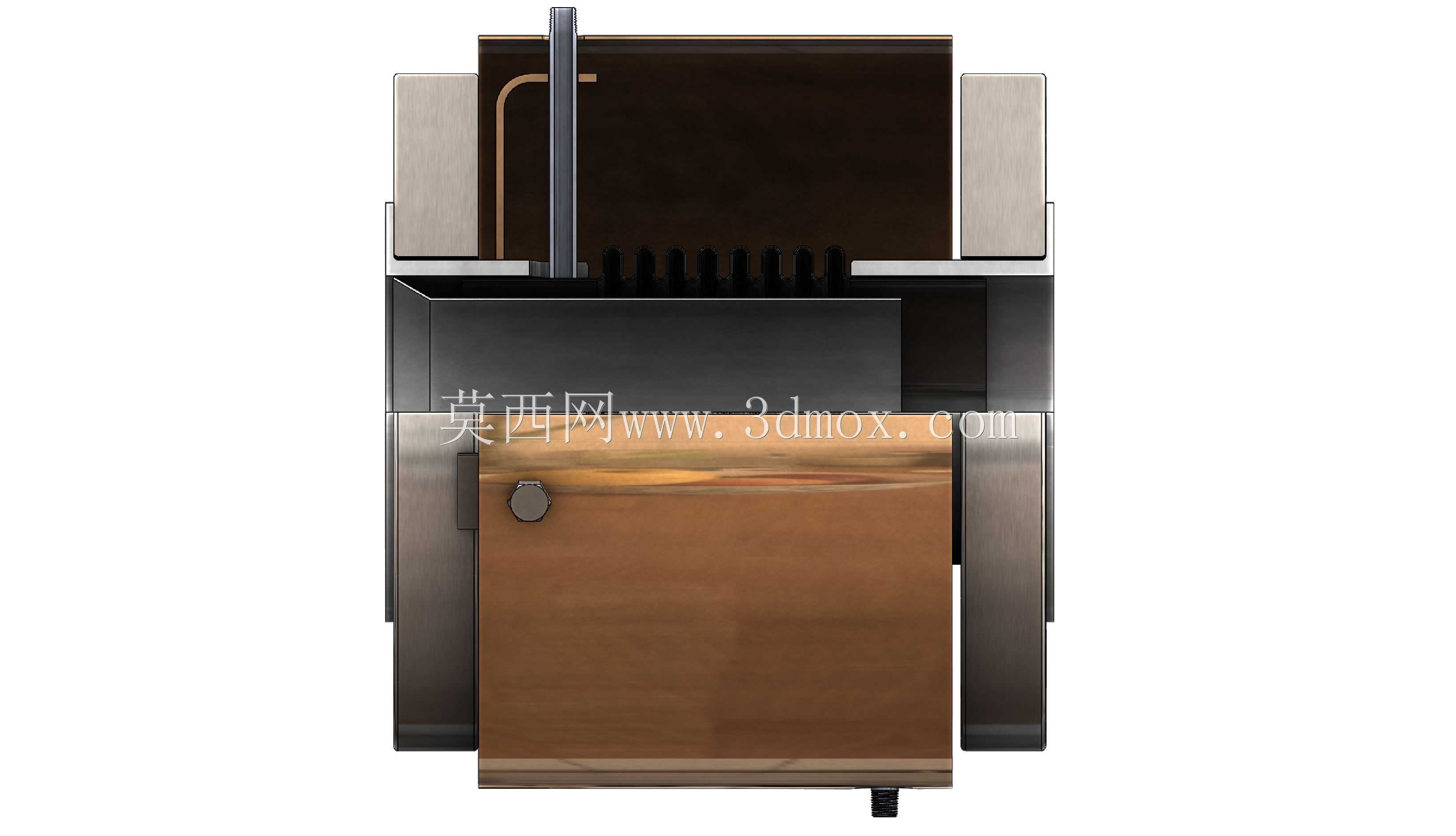

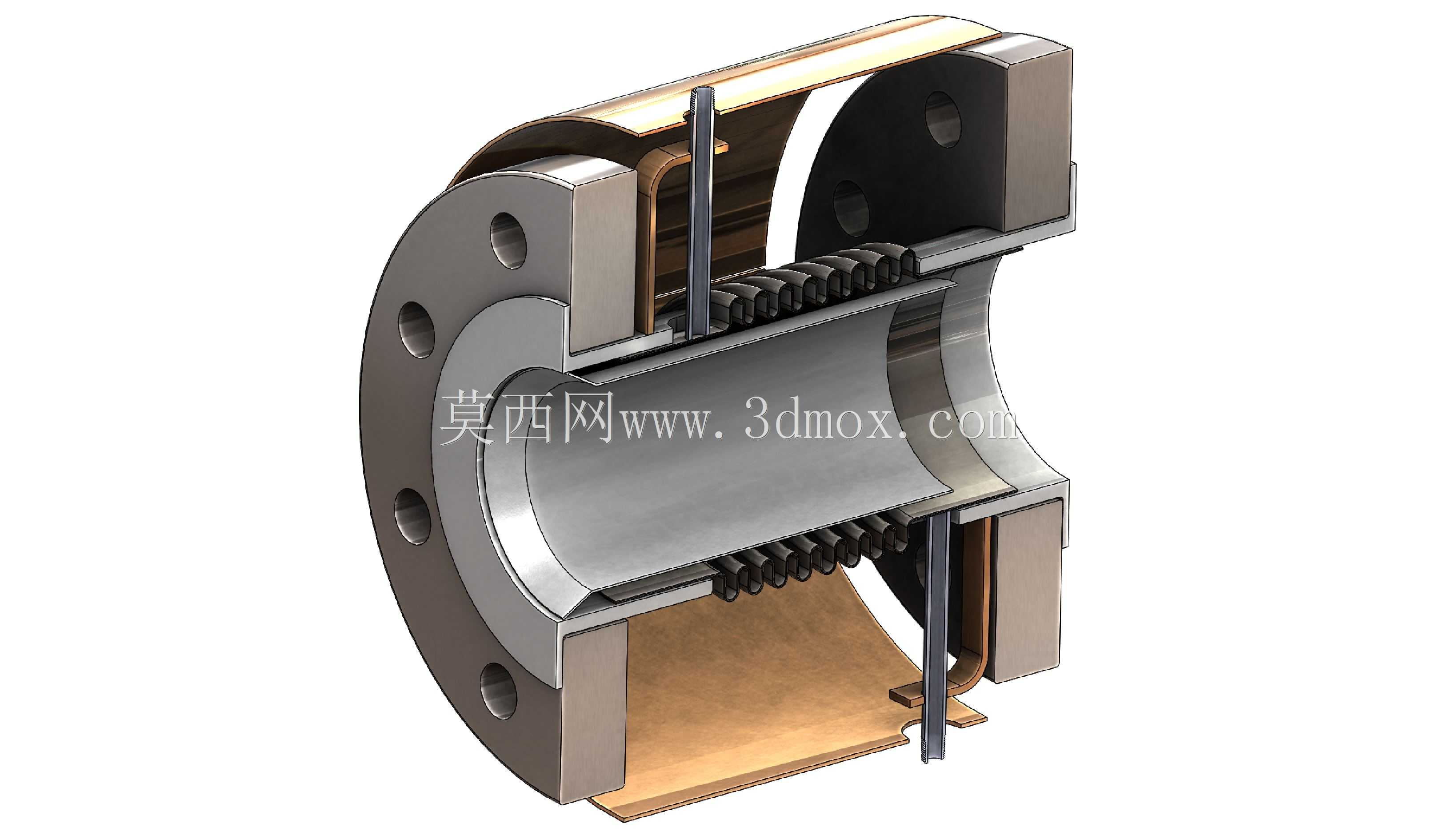

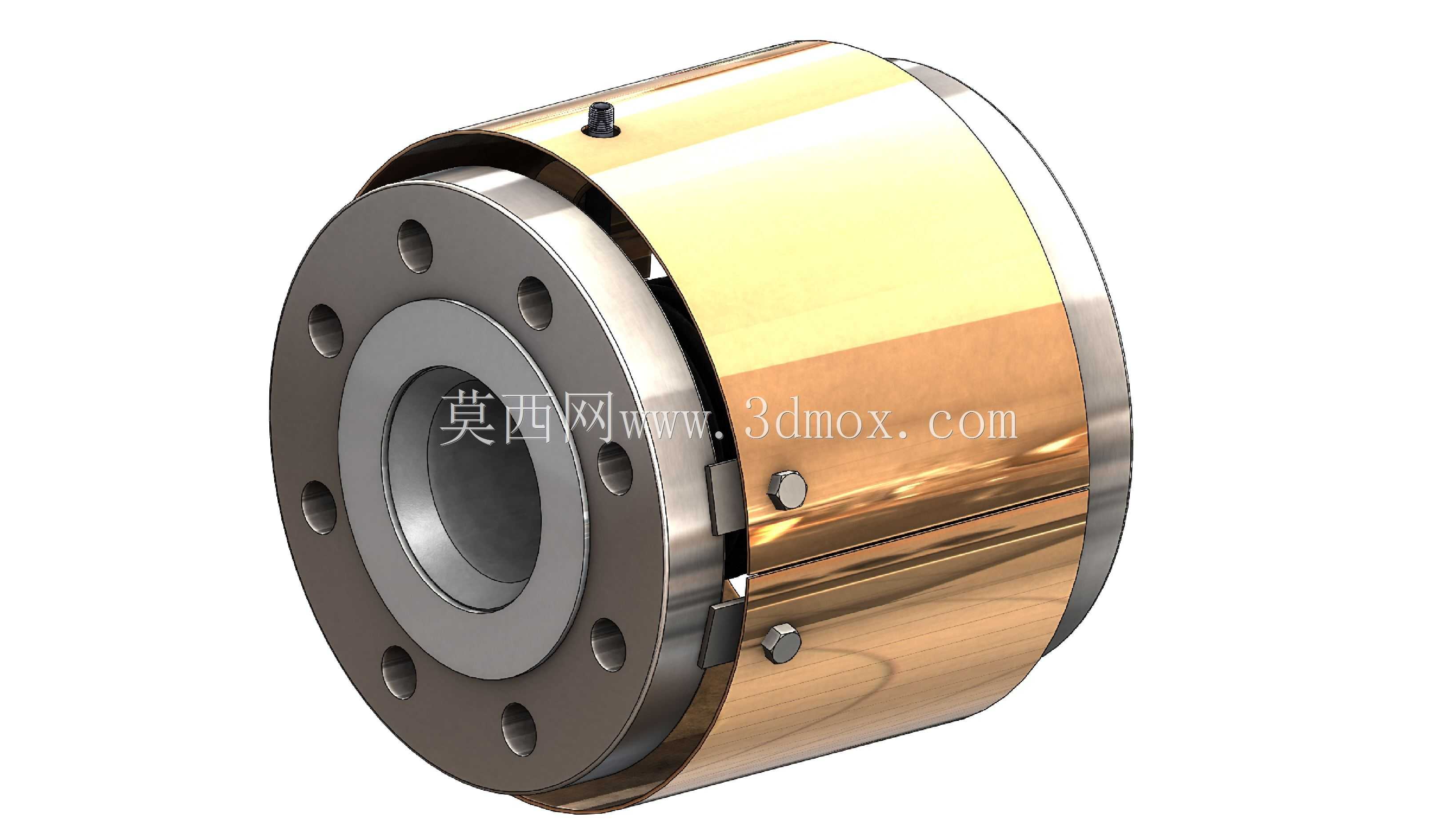

在工业管路系统布设场景中，热胀冷缩带来的轴向位移、安装对位偏差以及设备运行产生的微幅振动，一直是管路密封失效、连接疲劳破损的核心诱因，这类法兰式无约束束膨胀接头，正是针对中低压工业管路的位移补偿需求开发的核心管路附件。不同于常规带拉杆约束的膨胀节结构，这款接头取消了外置的位移限位拉杆，允许连接管路在一定范围内产生轴向伸缩与微小径向偏摆，适配安装现场存在的对位误差，也能吸收设备启停、介质温度波动带来的管路长度变化，避免硬连接状态下管路焊缝、法兰密封面受额外应力拉扯出现泄漏。从结构设计逻辑来看，接头两端采用标准法兰对接结构，法兰端面的螺栓孔沿圆周均布，匹配同公称通径的常规管路法兰安装尺寸，安装时无需额外加工过渡连接件，可直接与现场管路法兰配对紧固。接头内部设置多层叠合的密封弹性组件，配合金属导向套结构，既保证伸缩过程中密封面始终保持均匀压紧，不会因位移出现密封间隙，也能避免伸缩过程中内部组件出现偏卡，保证位移补偿动作顺滑。接头外层采用金属护套结构，将内部弹性密封组件完全包覆，既可以阻挡外部粉尘、腐蚀性介质侵入密封结构延长使用寿命，也能对内部组件形成机械防护，避免安装、运维过程中硬物磕碰损伤密封件。在安装边界上，这款接头的轴向安装长度预留了足够的伸缩余量，安装时无需强行拉伸或压缩接头来匹配管路间距，只要在设计允许的伸缩量范围内对位即可，两端法兰的密封面采用突面结构，适配常规非金属平垫片，现场安装无需定制特殊密封件。在实际工况应用中，这类接头多用于暖通循环水管路、低压工业输送管路、设备进出口连接段，尤其是在泵组、换热设备的进出口位置，既可以补偿管路热位移，也能吸收设备运行产生的振动，避免振动沿管路刚性传递造成紧固件松动。设计过程中，内部导向结构的配合间隙经过反复校核，间隙过大会导致伸缩过程中出现径向晃动，容易造成密封件偏磨，间隙过小则会因管路微幅偏摆出现卡滞，无法正常发挥补偿作用；密封组件的压紧量也经过匹配设计，既保证各压力等级下的密封可靠性，也不会因压紧力过大导致伸缩阻力过高，影响位移补偿的灵敏度。
