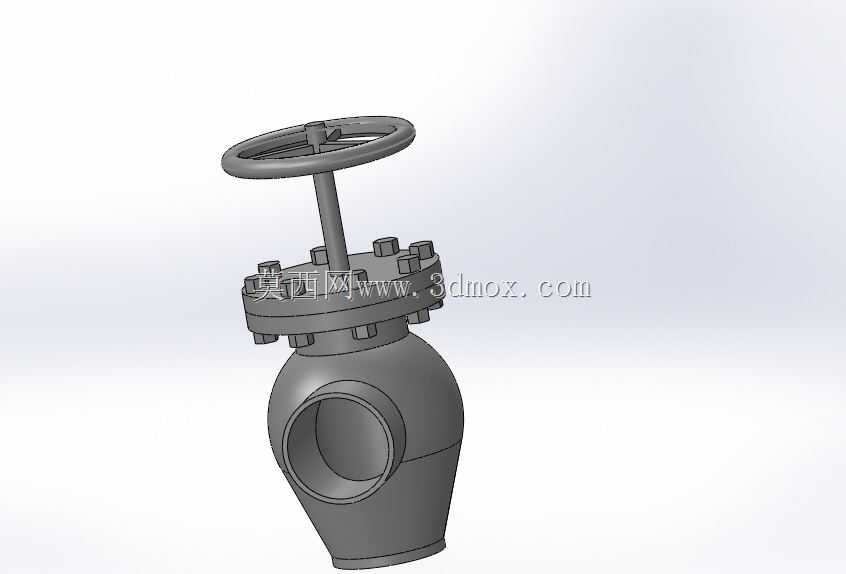

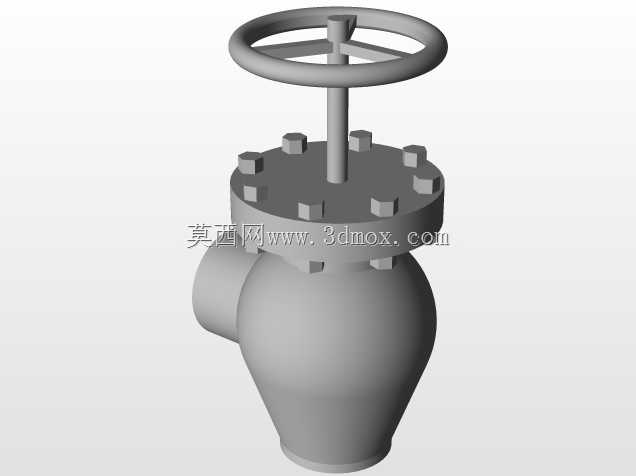

符合ASME B16.34标准的角式截止阀结构

这款角式结构的截断类阀门，适配直角走向的工业管路布设场景，在化工流体输送、热电厂汽水回路、油气集输支线、市政给排水泵站等需要改变管路流向同时完成通断调节的工位十分常见，相比直通式截断阀，它能直接替代管路中的90度弯头，减少一处管路连接节点，既降低了现场安装的焊缝或法兰连接工作量，也减少了潜在的泄漏风险点。从实际功能来看，它主要承担管路介质的截断作用，手轮驱动的结构设计适配无气源、无电源的纯手动操作场景，阀杆带动阀芯做垂直于流道的升降运动，密封副贴合紧密，截断状态下的密封可靠性较高，可适配水、蒸汽、轻质油品等多种常规工业介质的工况。设计层面严格遵循ASME B16.34阀门标准的相关要求，阀体采用角式流道结构，介质从底部垂直进入、侧部水平流出，流道过渡段做了圆弧顺滑处理，能减少介质在转角处的湍流冲击，降低运行过程中的流阻与阀体冲蚀速率；顶部阀盖采用螺栓压紧的连接结构，均布的螺栓可均匀施加预紧力，保证中法兰处的密封压力均匀分布，避免局部应力过大导致密封失效；手轮采用轮辐式结构，操作时受力均匀，即使在较高操作力矩下也不会出现局部变形，阀杆的导向段做了加长处理，升降过程中同轴度更稳定，能避免阀芯偏磨导致的密封泄漏。从安装边界来看，该阀门的侧出口与下入口轴线呈90度垂直布局，安装时需要预留手轮操作的上部空间，保证手轮全行程升降时不会与周边管线、支架发生干涉，阀体底部入口与侧部出口的连接端尺寸匹配对应压力等级的管路标准，法兰连接端的螺栓孔分布圆、密封面尺寸均符合对应标准要求，现场安装时无需额外加工适配连接件；阀体的外部轮廓做了等强度壁厚设计，承压段壁厚均匀，既满足对应压力等级的强度要求，也避免了局部壁厚过大导致的材料浪费与铸件应力集中问题，阀盖处的螺栓外露长度控制在合理范围，不会超出阀体最大外轮廓过多，能减少运输、安装过程中螺栓被磕碰变形的概率。
