单晶硅光伏太阳能发电电池片结构

在分布式光伏电站、户用光伏发电系统、小型离网供电装置的设计选型过程中，单体太阳能电池片是构成光伏组件的最基础核心单元，其结构精度直接影响后续组件封装的良率与整体光电转换效率。本次建模完全依托量产常规单晶硅电池片的实测实体尺寸完成还原，没有做理想化的参数简化，能够直接用于组件排布仿真、封装结构干涉检查、教学演示等场景。

从实际应用场景来看，这类单体电池片不会直接暴露在户外环境使用，需要经过串焊、层压、装框、封装等工序制成标准光伏组件后，才能应用在各类光伏发电场景中，建模过程中充分考虑了电池片的倒角结构、表面栅线布局，能够匹配常规串焊机的焊带定位要求，在做组件自动化生产线的虚拟调试时，该模型可以直接导入产线仿真环境，验证传输、定位、串焊工序的动作干涉情况，避免现场调试阶段出现结构匹配问题。

设计思路上完全遵循实物逆向还原的逻辑，先通过对量产电池片的多点尺寸测量，确定基底硅片的整体轮廓：主体为带对称倒角的类方形结构，倒角尺寸匹配常规M6规格硅片的切角标准，厚度方向还原了硅片基底加表面减反层的整体厚度尺度，没有忽略实际生产中硅片的微小厚度公差带来的堆叠影响。表面的三根主栅线完全按照实物的宽度、间距、排布位置还原，主栅之间的细栅线也按照实际的密度做了等比例建模，能够直观呈现电池片表面的电流收集结构，在做光学仿真或者电流传输路径分析时，该结构可以直接作为仿真的基础几何载体。

安装边界方面，模型还原的电池片在串焊时的预留焊位与常规焊带宽度完全匹配，相邻电池片串接时的堆叠间隙、互联条的焊接位置都可以依托该模型做尺寸校验，在设计小型定制化光伏组件时，设计人员可以直接调用该模型进行排布，计算组件的整体外形尺寸，确定玻璃、EVA胶膜、背板的裁切尺寸，减少反复打样验证的成本。同时模型的结构细节也适配光伏教学场景的需求，能够让初学者直观理解单体电池片到光伏组件的结构组成逻辑，区分硅基底、主栅、细栅各自的功能作用，避免纯理论讲解的抽象感。

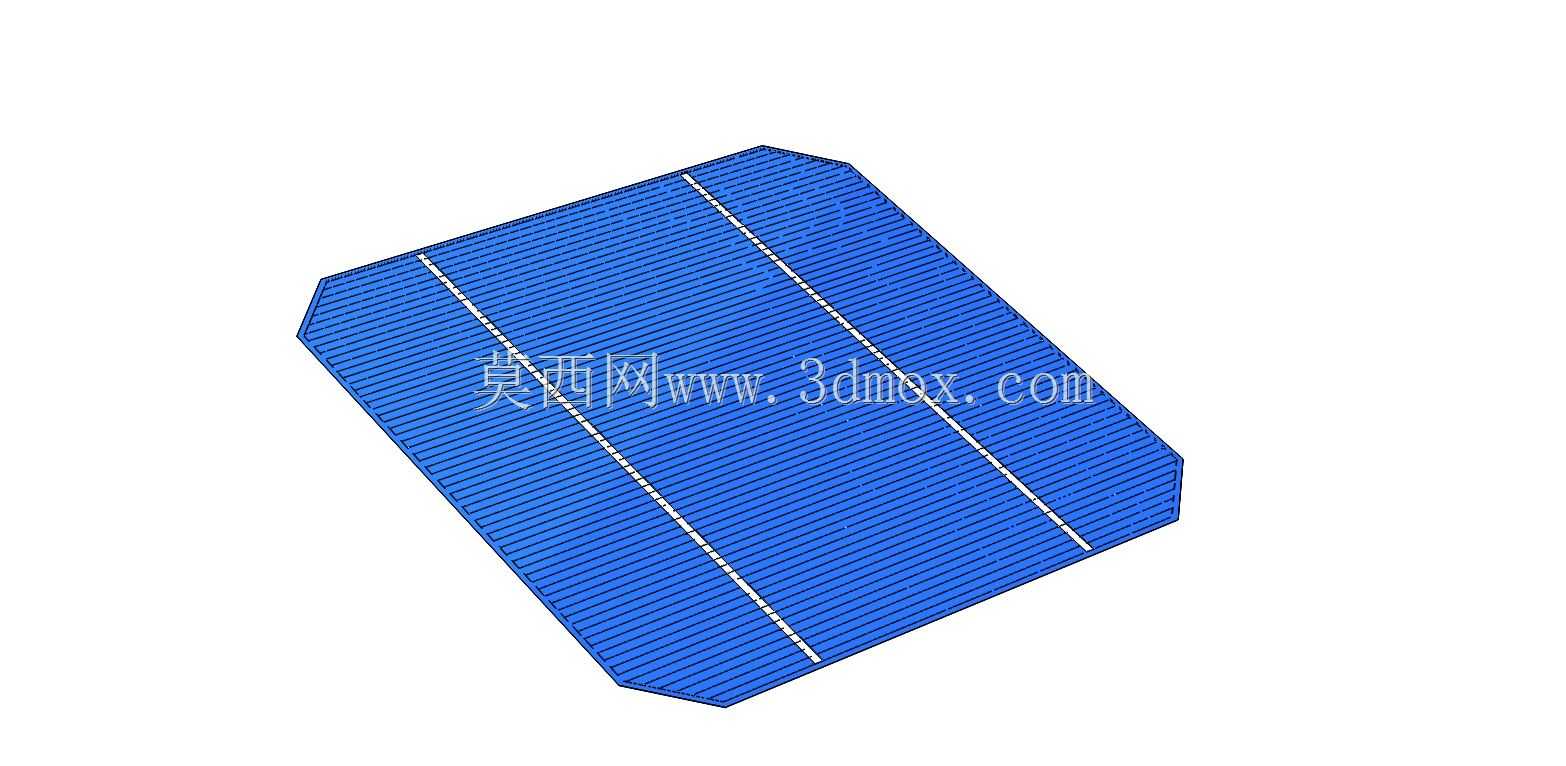

从功能特性来看，该结构还原的电池片具备常规P型单晶硅电池的典型外观特征，表面的减反层蓝色外观也做了对应呈现，在做产品展示或者方案汇报时，不需要额外做外观处理就能达到逼真的演示效果。建模过程中对细小栅线做了合理的几何优化，在保证外观精度的前提下控制了整体模型的面数，不会出现导入装配环境后卡顿的问题，能够适配不同配置的设计电脑运行需求，不管是做大型光伏电站的组件级排布仿真，还是小型光伏应用产品的结构设计，都能顺畅调用。
