石油炼化立式油塔工艺结构设计

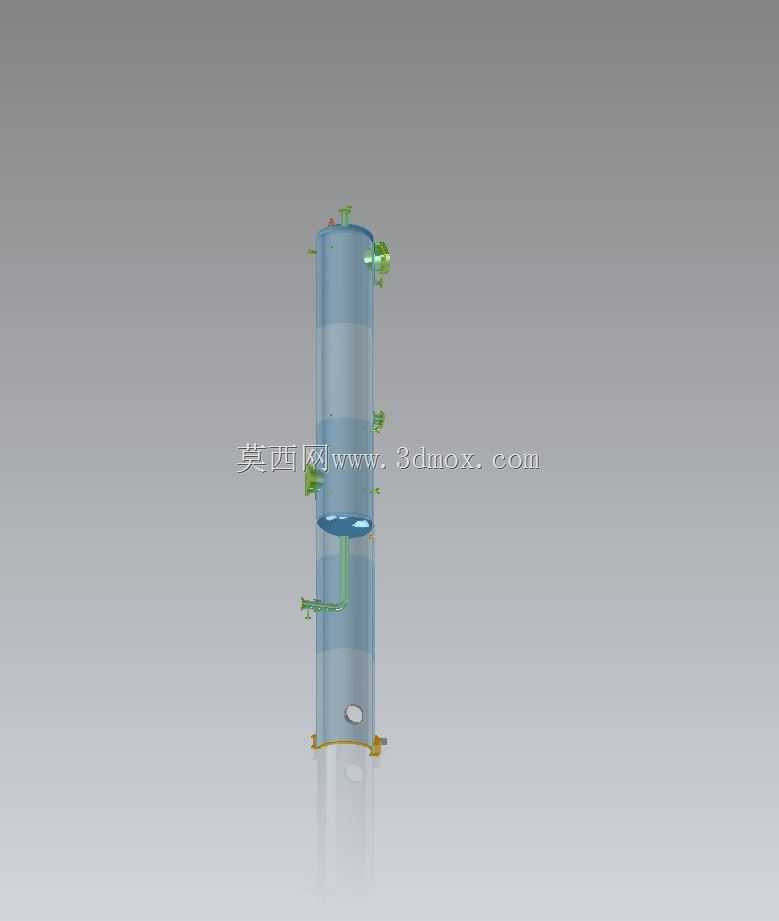

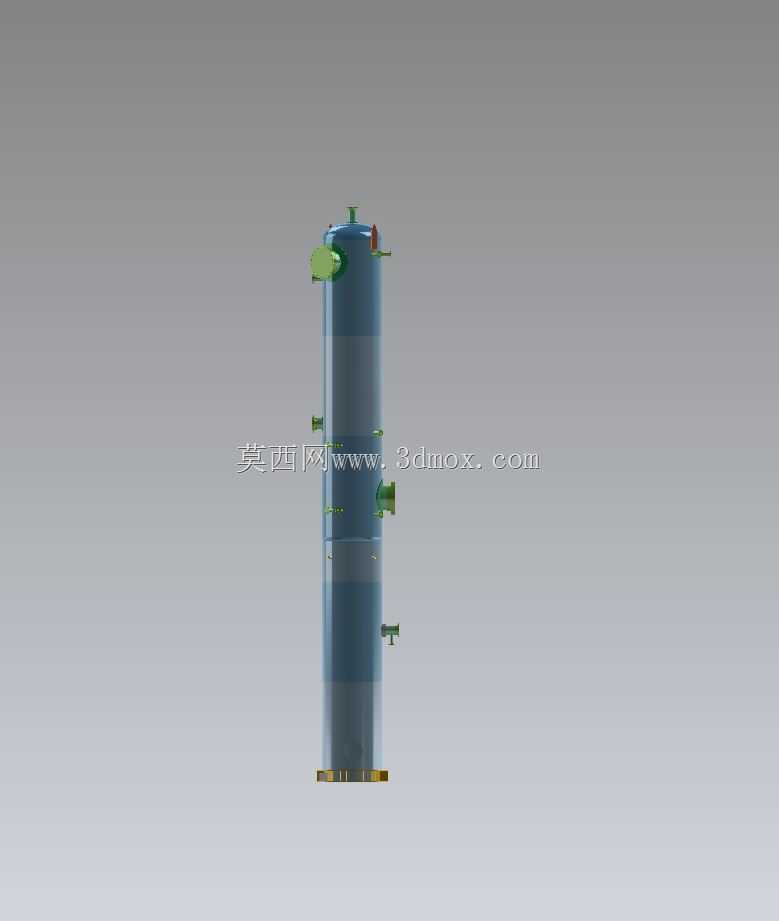

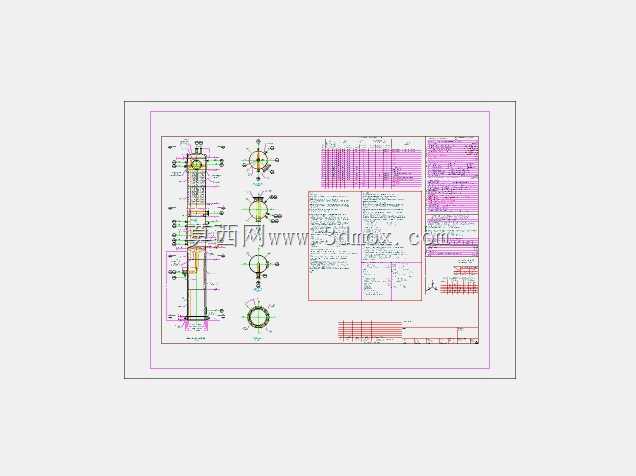

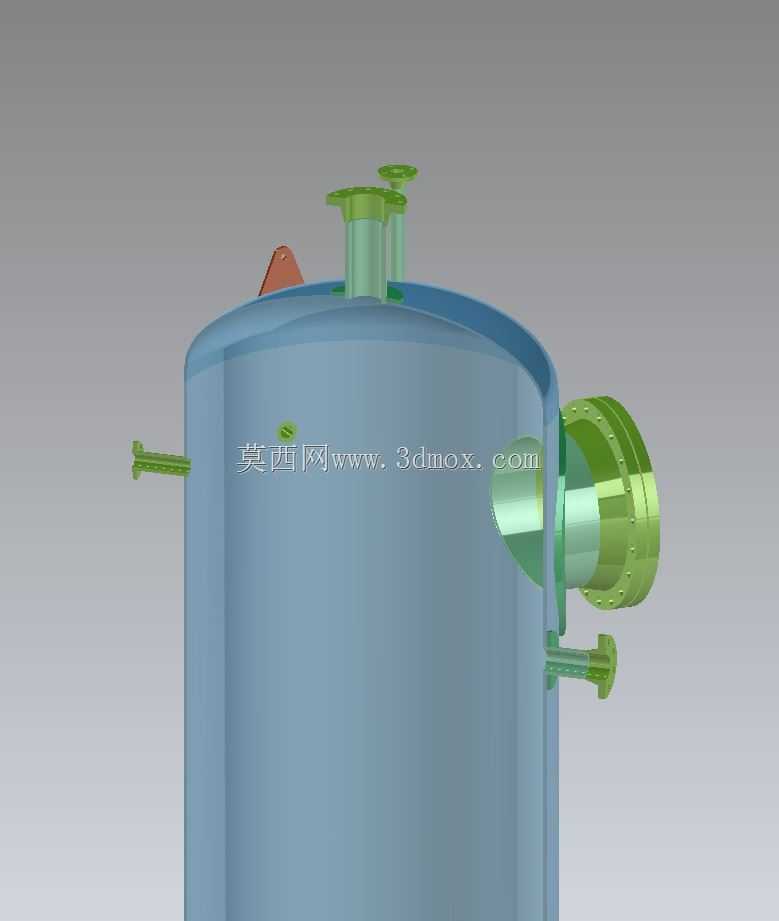

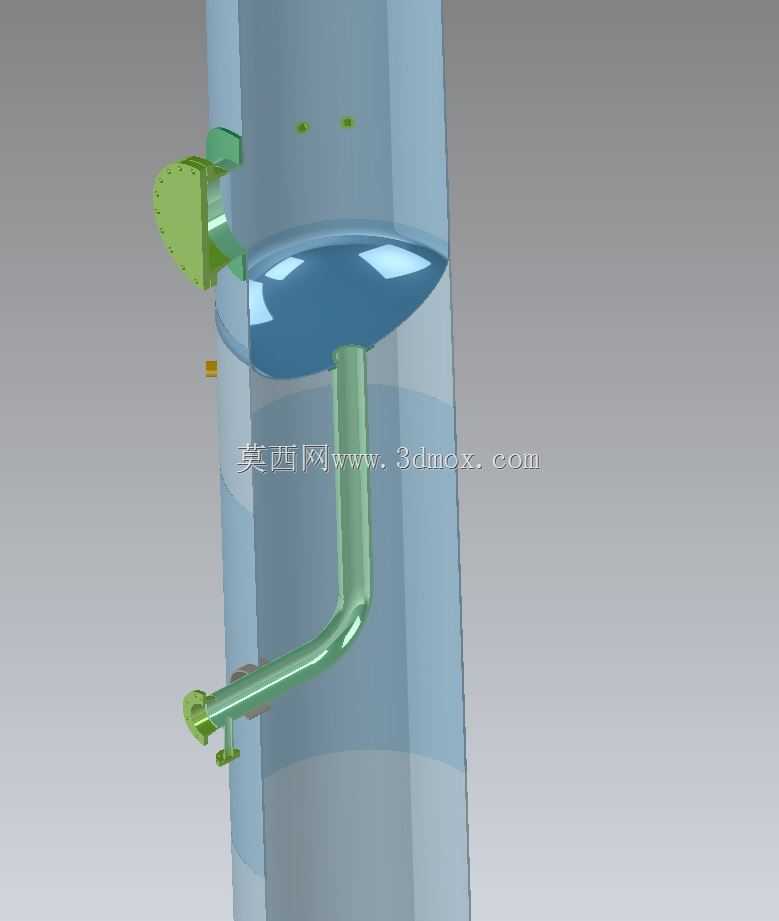

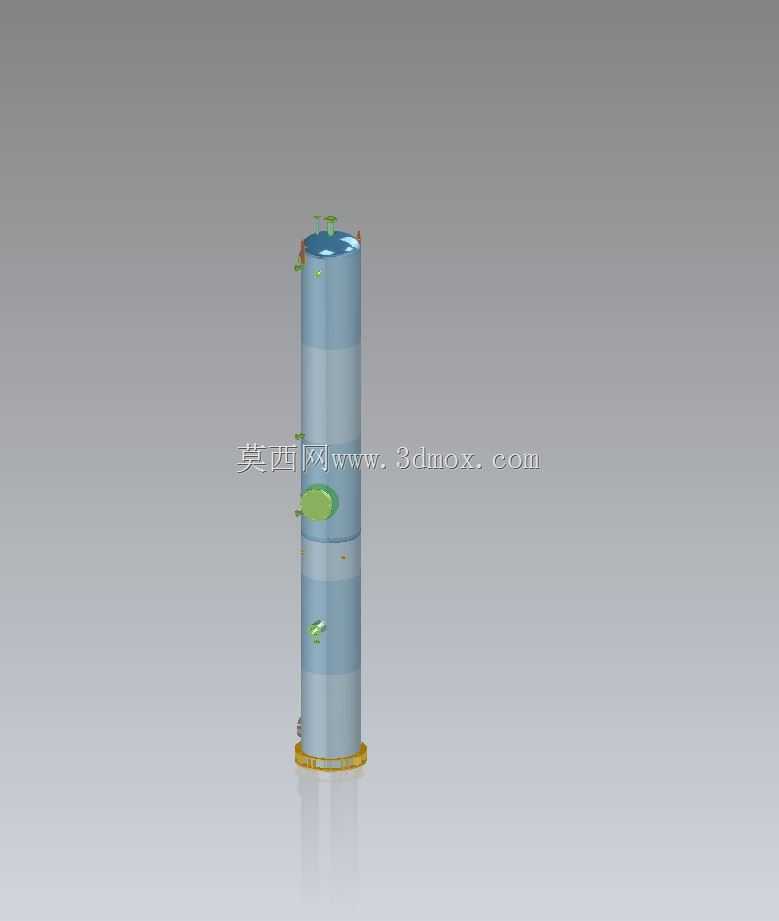

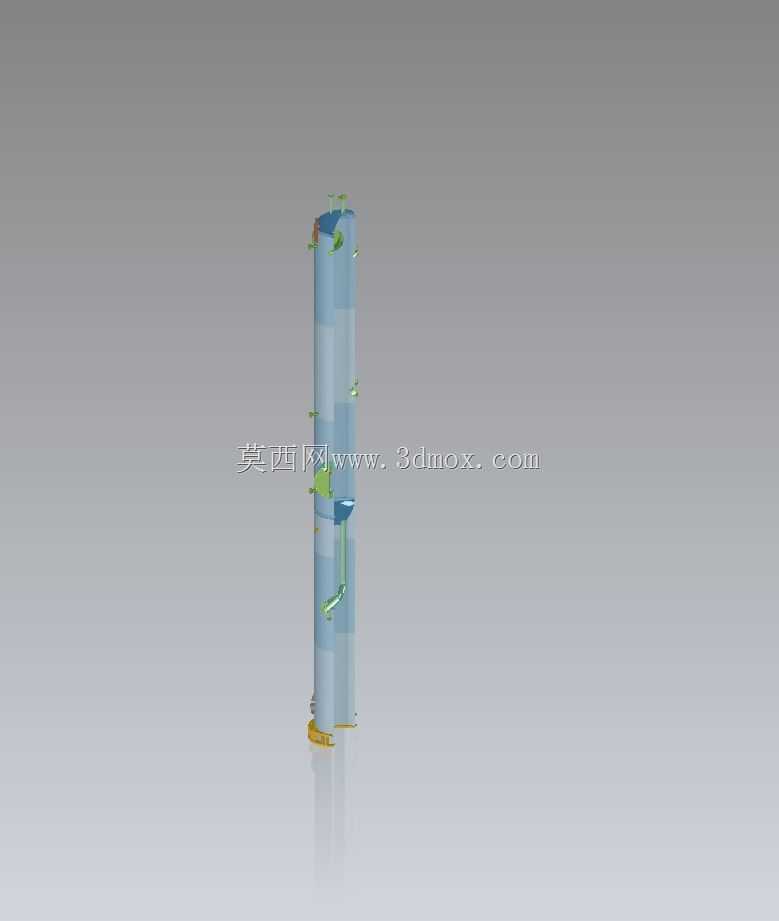

在石油炼化生产场景中，这类立式油塔是原油深度处理环节的核心承压设备，主要承担原油馏分分离、介质传质传热的核心作用，常布置在炼化装置区的核心管廊衔接位置，上下游分别对接原油进料管线、馏分输出管线以及配套的回流、换热辅助系统。从实际工程应用来看，这类塔器的设计首先要匹配现场的安装边界，塔体采用立式长筒结构，底部设置裙座式安装基础，安装时需要提前在现场浇筑对应载荷的混凝土基座，预留地脚螺栓的固定孔位，确保塔体安装后的垂直度偏差控制在工程允许范围内，避免长周期运行中出现介质偏流、塔内件受力不均的问题。塔体侧面根据工艺需求分层布置了多组工艺接管，分别对应进料口、侧线采出口、回流口、仪表检测口以及人孔结构，不同位置的接管口径、法兰压力等级完全匹配对应管线的输送参数，接管的伸出长度充分考虑了现场保温层厚度、管线安装的操作空间，避免后期配管时出现干涉问题。设计过程中，首先依据工艺计算确定塔体的总高度与筒体内径，塔体的长径比结合处理量、分离精度要求做匹配调整，筒壁厚度根据设计压力、设计温度以及材质的许用应力计算确定，同时考虑风载、地震载荷对长立式设备的影响，在塔体相应位置设置加强圈结构，提升筒体的刚性，避免运输、吊装以及运行过程中出现筒体变形。塔体顶部设置气相出口与安全附件接口，底部设置液相排出口与排污接口，裙座位置开设检修通道与排气孔，方便后期设备运维时进入裙座内部检查地脚螺栓的紧固情况。这类塔器的三维结构建模，需要严格对齐工艺专业提供的条件图，逐一核对每个接管的方位、标高、伸出长度，塔体上的管架、平台预焊件也要同步在模型中体现，方便后续结构专业做配套的钢平台、爬梯设计，避免不同专业设计衔接时出现碰撞问题。在实际选型应用中，这类油塔的处理能力直接决定整套炼油装置的加工规模，塔内件的搭配会根据具体的分离工艺选择板式塔或者填料塔结构，外部的接管布局要充分考虑现场操作阀门、仪表的安装可达性，确保日常巡检、操作时人员能够顺利触及相关部件，不需要额外增设过多的辅助操作平台。建模时还要注意塔体各段筒体的拼接焊缝位置，要和接管开孔位置保持足够的安全距离，避开应力集中区域，保证设备长期运行的结构安全性，裙座与下封头的连接结构也要做圆滑过渡，降低连接处的局部应力，适配承压设备的强度要求。
