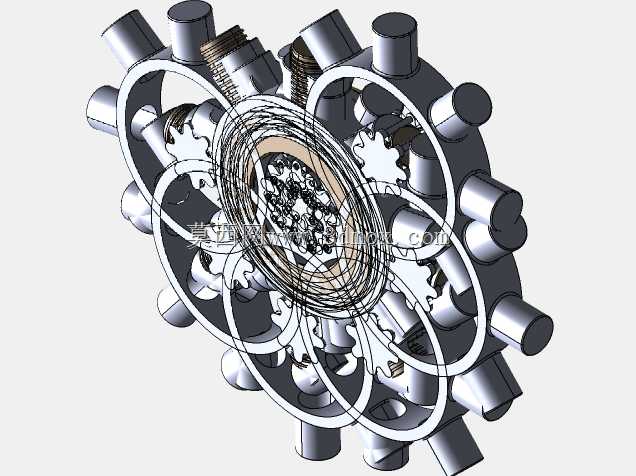

星型布局八缸蒸汽动力结构

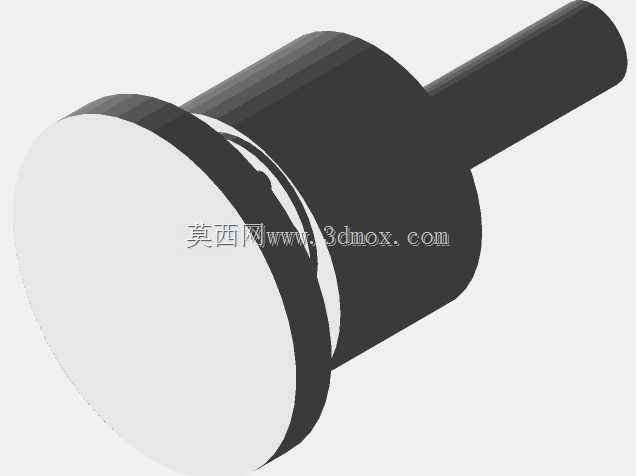

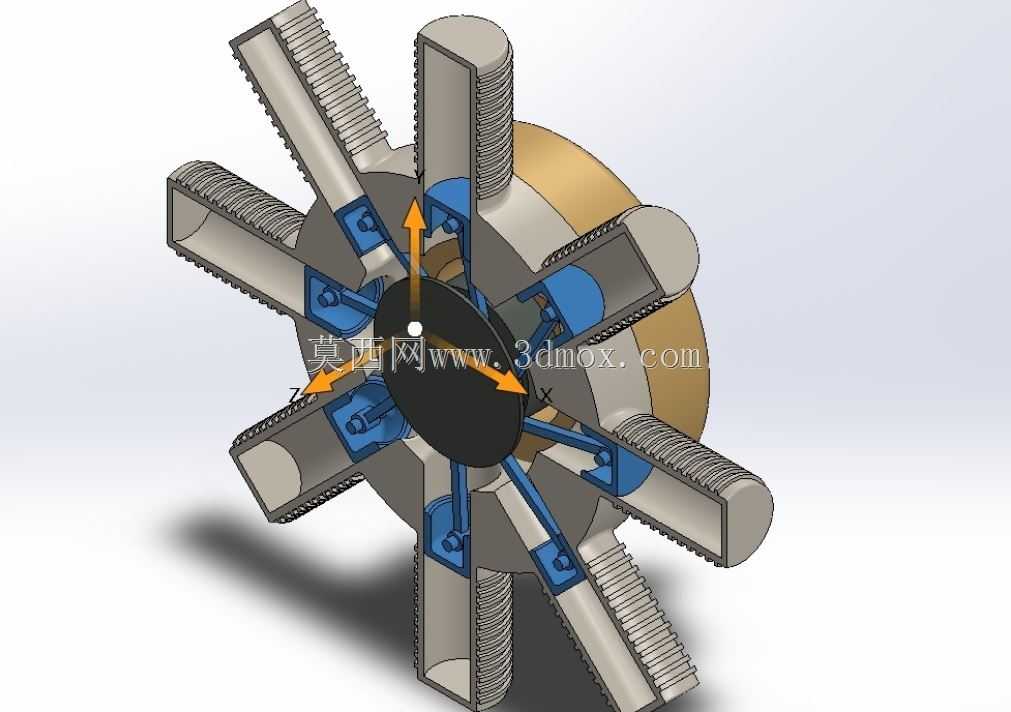

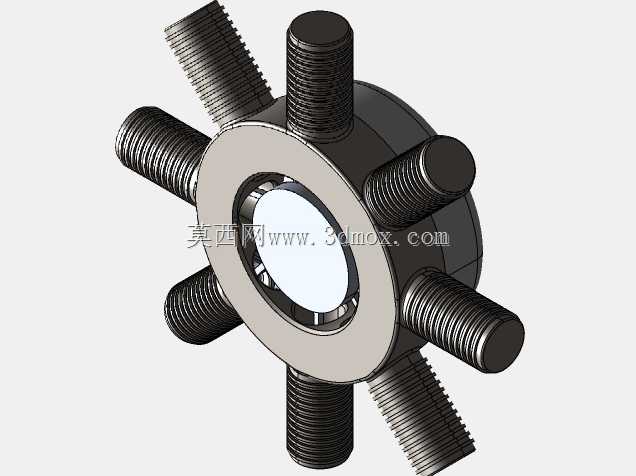

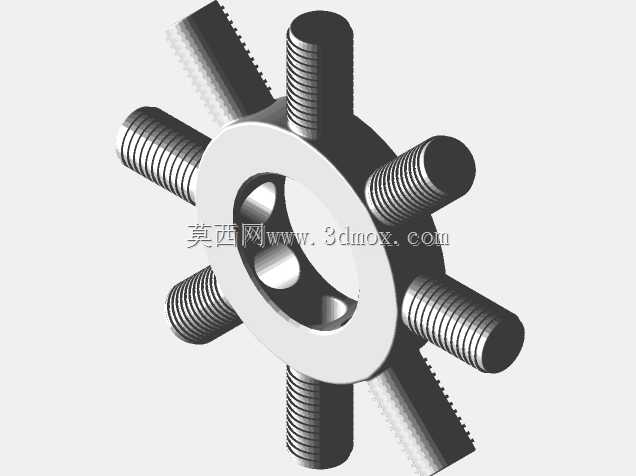

这款八缸蒸汽动力结构采用星型辐射布局，八组缸体沿中心主轴呈等角度圆周排布，这类布局最早在早期航空动力、小型固定式蒸汽动力机组中应用，核心优势是在有限径向空间内最大化布置做功单元，同时让各缸的往复惯性力在中心区域实现自平衡，大幅降低整机运行时的振动幅值，不需要额外加装大质量平衡块就能保证运转平稳性。从结构设计逻辑来看，中心的旋转配气盘是整个动力输出的核心枢纽，每组缸体的进排气时序完全由配气盘的型线轮廓控制，蒸汽从中心进气道进入后，通过配气盘的转动依次向对应缸体输送高压蒸汽，推动活塞做往复运动，再通过铰接的连杆将直线运动转化为中心主轴的旋转扭矩，这种配气结构省去了复杂的顶置凸轮轴组件，结构更简单，维护时仅需拆解中心端盖就能检查配气盘的磨损情况，适配长期在高湿度、多粉尘的车间固定工位运行的场景。实际应用中，这类小型蒸汽动力单元可作为小型工业设备的备用动力源，在厂区压缩空气、电力供应临时中断时，接入厂区低压蒸汽管网就能快速输出动力，驱动小型输送线、备用润滑泵等附属设备，也可用于教学演示场景，直观展示往复式动力机械的做功原理、配气逻辑与运动传递路径。设计过程中，缸体与中心基座的连接采用螺纹旋合结构，安装时可通过螺纹调整缸体伸入中心腔的深度，以此控制活塞的上止点间隙，适配不同压力等级的蒸汽输入工况；缸体外壁加工的散热鳍片结构，能在运行过程中快速导出缸壁热量，避免活塞环因过热出现卡滞问题，同时鳍片的排布方向沿缸体轴向设置，不会额外增加径向安装尺寸，整机的径向安装边界可控制在较小范围内，不需要预留过大的设备安装空间。连杆与活塞、中心曲柄的铰接位置均采用耐磨衬套结构，长期运行磨损后仅需更换衬套即可恢复配合精度，不需要整体更换连杆或曲柄部件，降低了后期维护成本；各缸的活塞环采用开口错位安装设计，可有效减少高压蒸汽的泄漏量，提升蒸汽能量的利用效率，避免因蒸汽泄漏导致的输出扭矩不足问题。
