小型混流式水力透平转轮蜗壳结构

在中小型径流式水力发电站点的技改与前期方案论证阶段，常需要对核心做功部件做几何简化，来快速完成流道的流场分布校核，这套缩小比例的混流式水轮机几何结构，正是为这类前置仿真场景搭建的基础数模。从实际工程落地的角度看，该结构保留了混流式水轮机最核心的两个过流部件：蜗壳与内置转轮，没有冗余的外部支撑、调速机构等附属结构，能直接导入流体仿真软件划分网格，省去了数模清理、破面修补的大量前置工作，非常适合做不同水头、不同流量工况下的内部流态初步验证。

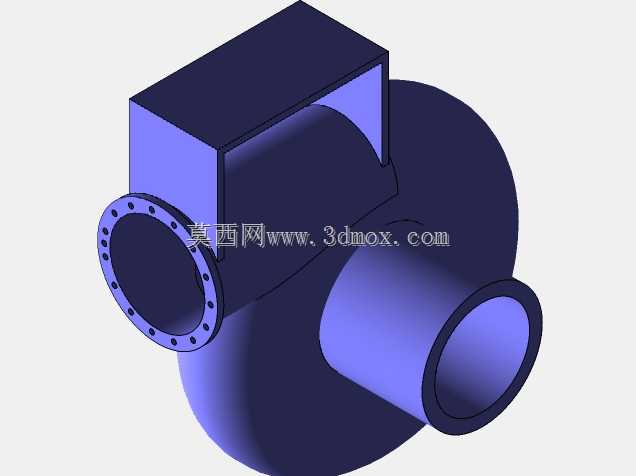

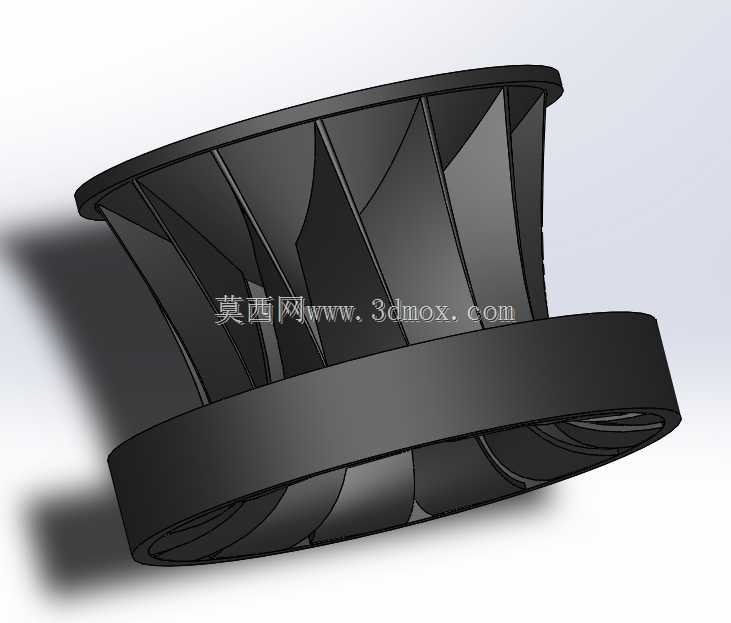

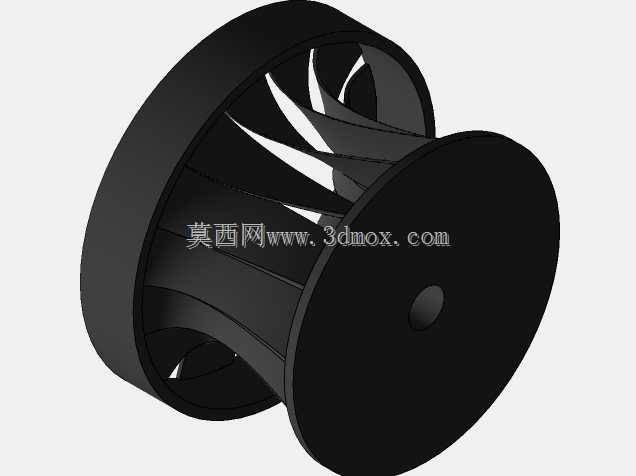

设计思路上，建模时优先保证了蜗壳的断面渐变规律符合等速度矩原则，从进水法兰端开始，蜗壳的过流断面沿着圆周方向均匀收窄，确保进入转轮四周的水流能均匀环向进水，避免出现局部流速突变导致的水力损失激增。进水端采用标准法兰连接结构，法兰端面的螺栓孔分布、密封面凸台尺寸都参照常规低压流体输送管道的对接要求设置，能直接匹配同通径的输水管道接口，不需要额外做过渡连接段的二次设计。转轮部分采用了后弯式叶片设计，叶片的进口安放角适配蜗壳出口的水流环向速度，出口边则做了平顺修型，减少水流流出转轮时的脱流、尾水涡带等不良流态，在仿真计算中能更准确地捕捉到不同工况下的水力效率变化趋势。

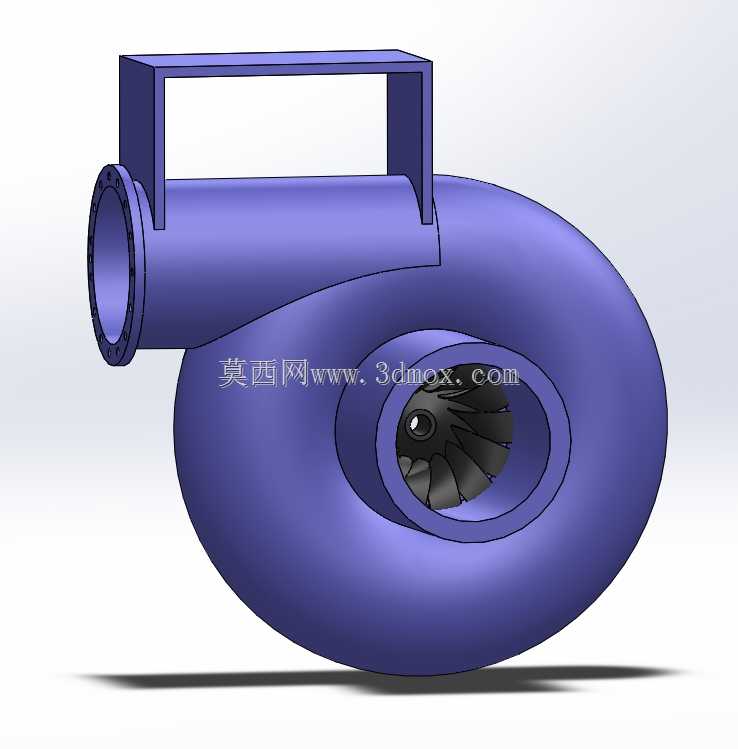

从安装边界来看，该模型的整体外形为蜗状回转结构，进水管道沿蜗壳切线方向水平伸出，顶部预留的方形吊耳结构可用于整机吊装时的受力挂点，安装时需要预留的水平空间以蜗壳最大外轮廓为基准，周边留出足够的管道对接与检修操作空间即可，垂直方向上不需要额外的高位支撑结构，适配中小型水电站的卧式安装布局。不同于全尺寸的整机生产模型，这个简化结构没有设置尾水管、导叶调节机构等部件，核心用途是作为CFD仿真的几何载体，帮助设计人员快速验证不同叶片型线、不同蜗壳断面参数下的流场特性，为后续的全尺寸详细设计提供基础数据参考，也可作为水力机械专业教学中，讲解混流式水轮机过流结构的直观演示模型，帮助初学者快速理解水流从蜗壳导入、推动转轮做功的完整流道走向。在实际选型前期，设计人员可以基于这个基础几何，调整转轮直径、蜗壳包角、叶片数量等核心参数，快速迭代多组方案的仿真结果，筛选出水力效率更优的参数组合，再进入后续的详细结构设计阶段，大幅缩短前期方案的论证周期。
