立式单缸蒸汽动力引擎三维结构设计

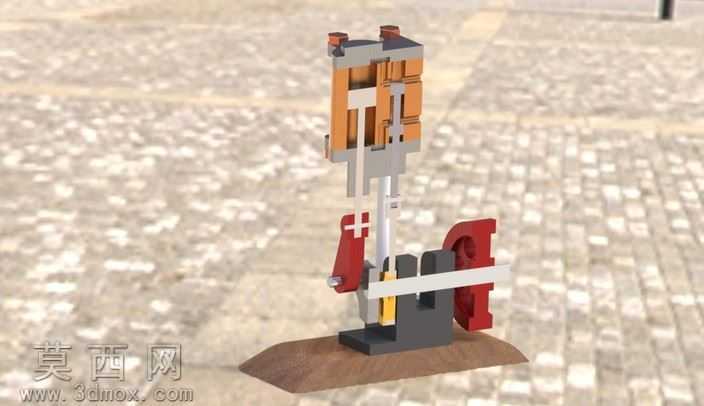

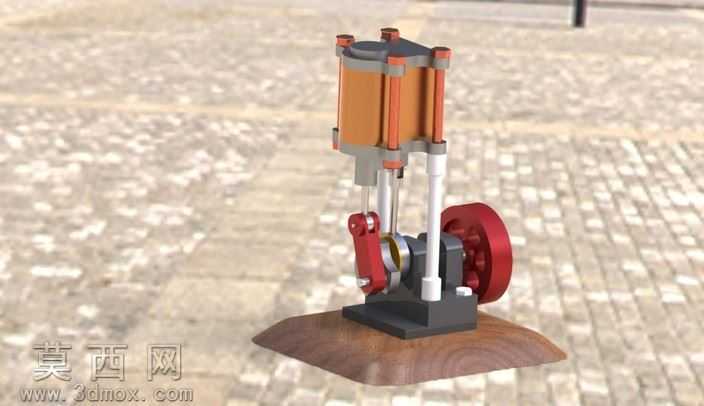

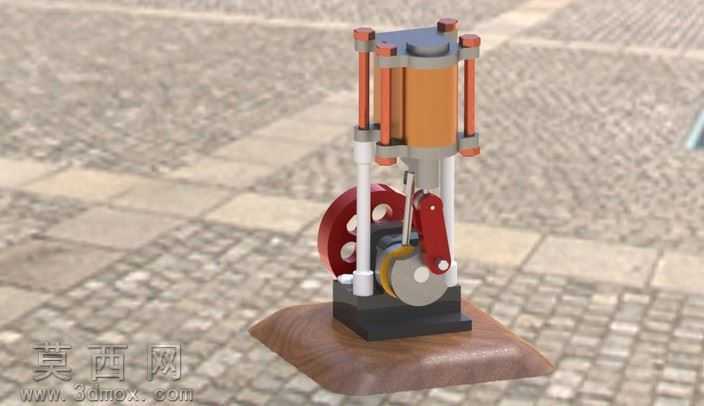

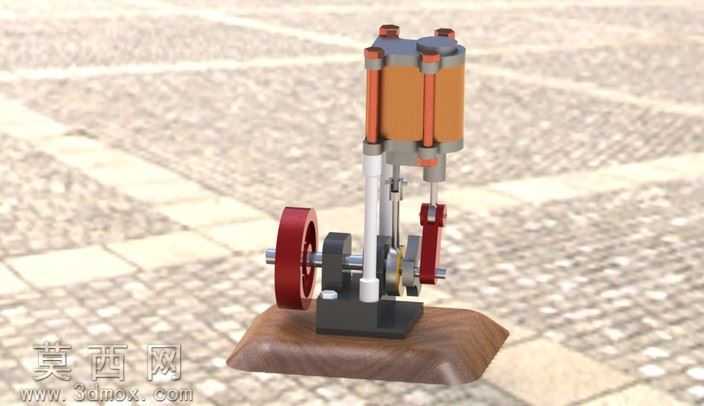

本作品为立式单缸蒸汽引擎的三维建模设计成果，建模阶段依托参数化设计思路完成全零件的独立构建，首先梳理蒸汽引擎的动力传递逻辑，从基座固定结构开始，依次完成气缸总成、活塞连杆组件、曲柄飞轮机构、支撑立柱等核心部件的尺寸匹配与装配约束搭建。建模过程中严格遵循机械装配的公差配合逻辑，对活塞与气缸内壁的滑动配合、连杆与曲柄销的转动配合、飞轮与曲轴的同轴配合均做了对应约束设置，确保整体机构可实现完整的运动仿真演示。材质渲染阶段针对不同部件的物理属性做了差异化材质赋予：底部安装基座采用深色哑光金属材质模拟铸铁机座，下方承载底座赋予实木纹理材质还原复古展示台的质感；气缸主体采用暖橙色哑光漆面搭配银灰色金属端盖，还原早期工业设备的涂装风格；支撑立柱采用亮面镀铬金属材质，传动连杆部分做了白色陶瓷质感与金属件的搭配，还原老式蒸汽引擎的密封结构设计；端部飞轮采用深红色哑光金属材质，突出动力输出部件的视觉重心。结构设计上采用立式单缸布局，蒸汽进入气缸后推动活塞做上下往复运动，通过十字头结构连接连杆，将直线运动转化为曲轴的旋转运动，端部大质量飞轮用于储存转动惯量，保障曲轴运转的平顺性，整体结构完整还原了往复式蒸汽动力装置的核心工作原理，各部件的连接关系、运动路径均符合真实蒸汽引擎的机械逻辑，可用于动力机械原理演示、复古工业模型展示等场景，建模过程中对细小的紧固件、密封件都做了细节还原，避免了结构简化带来的原理展示偏差，渲染阶段采用户外砖石地面作为展示场景，搭配柔和的自然光效，突出模型的工业质感与复古机械的视觉表现力。
