六轴重载工业机械臂三维设计作品

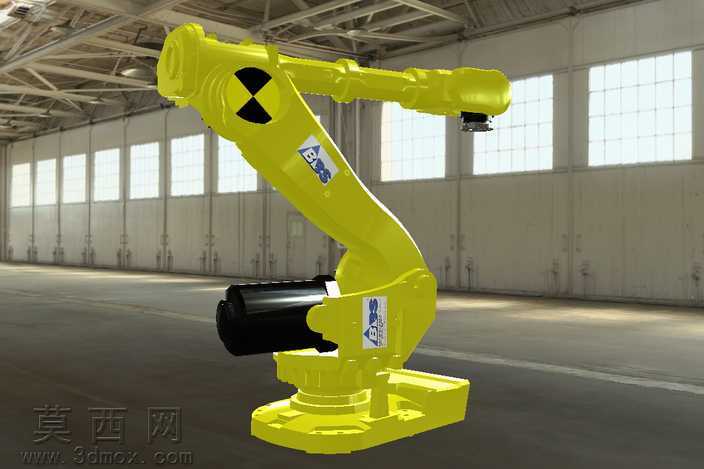

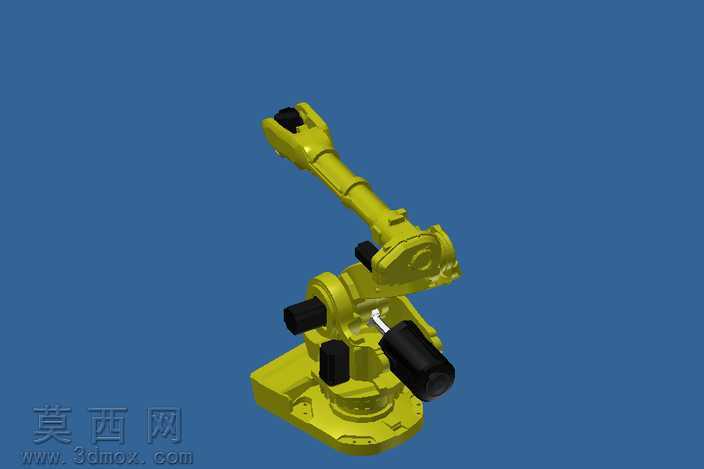

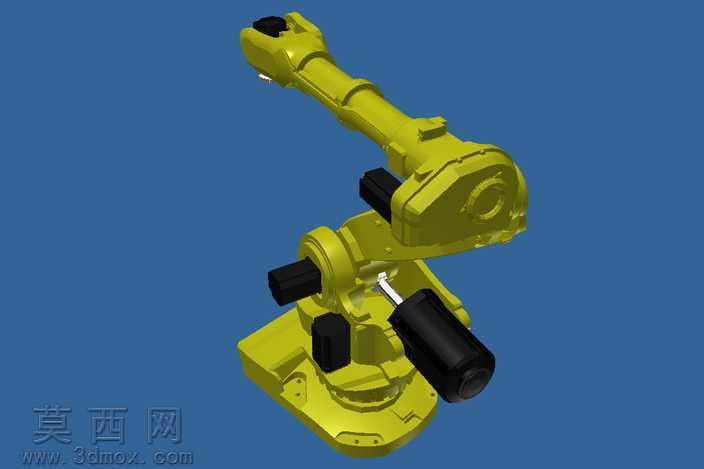

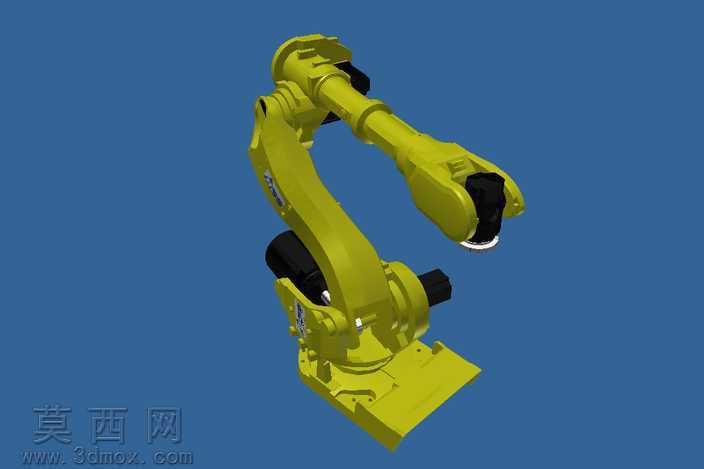

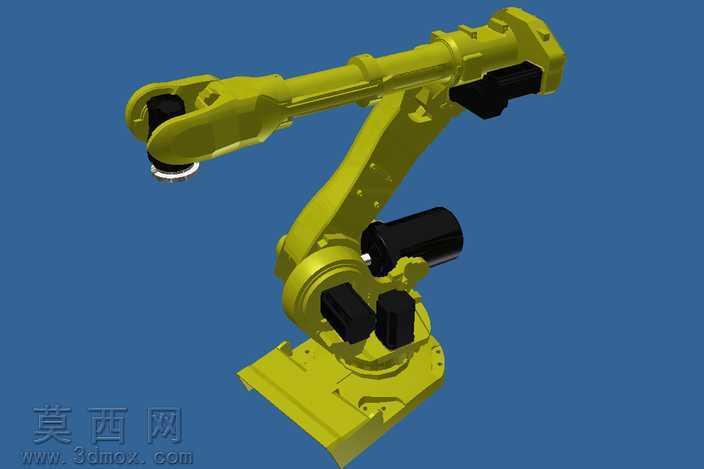

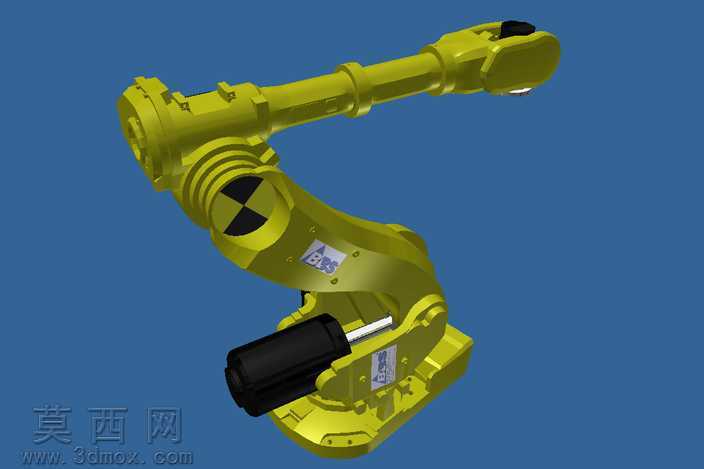

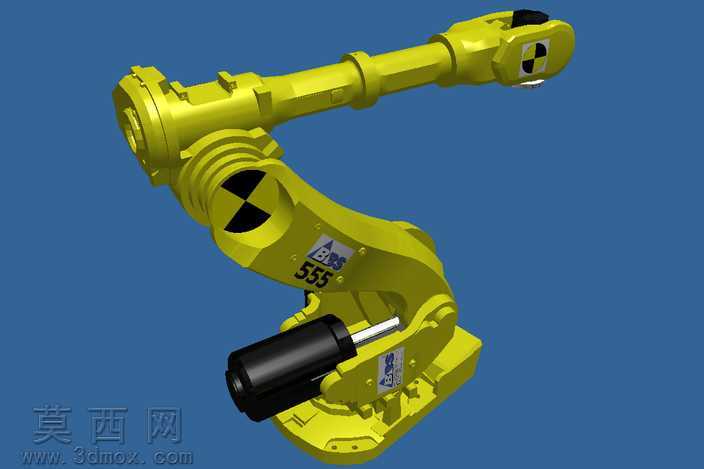

本作品为六轴重载型工业机械臂的三维建模设计，整体建模过程严格遵循工业机械臂的真实结构比例与工程参数完成，在三维建模阶段，首先依据机械臂125公斤额定负载、360毫米重心距的性能参数，搭建整体骨架装配关系，从底部回转基座开始逐级向上构建各关节结构：底座部分还原了安装固定孔位、伺服驱动舱的内部安装空间，一轴回转结构预留了谐波减速器与伺服电机的装配位，确保关节转动范围符合180度至-180度的设计行程。大臂、小臂结构建模时，严格匹配各轴的运动行程参数，二轴、三轴的俯仰结构分别对应160度至-400度、70度至-180度的转动范围，腕部三个旋转轴分别还原了300度至-300度、120度至-120度、360度至-360度的回转结构，每个关节处都预留了线缆走线槽、密封安装位以及驱动元件的装配空间，确保整体装配无干涉，各轴运动逻辑符合真实工业机器人的运动学原理。材质渲染阶段，主体臂身采用亮黄色工业烤漆材质，调整材质粗糙度与反光参数还原工业涂装的哑光金属质感，关节处的电机舱、端盖部分采用黑色磨砂工程塑料与金属漆面的差异化材质表现，底座安装面做了金属切削面的纹理处理，标签标识部分还原了真实工业设备的警示标、品牌标贴效果，场景渲染采用工业厂房环境，通过侧方自然光模拟车间真实光照，突出机械臂的结构轮廓与材质质感。设计过程中重点校核了各关节的运动极限位置，确保在最大伸展半径下各结构件无碰撞，底座1136×864mm的安装尺寸、2250公斤整机重量的参数都在建模时对应到结构密度与尺寸设定中，各轴最大运动速度参数也作为结构设计的参考依据，确保关节处的驱动安装空间能够匹配对应功率的伺服电机与传动组件，整体模型完整还原了重载六轴机械臂的全部结构细节，可用于工业自动化方案展示、虚拟调试、机械教学演示等场景，结构精度满足工程级三维模型的使用要求，各部件的装配关系清晰，可拆解查看内部传动结构的布局逻辑。
