斯特林旋转式热功转换动力装置结构

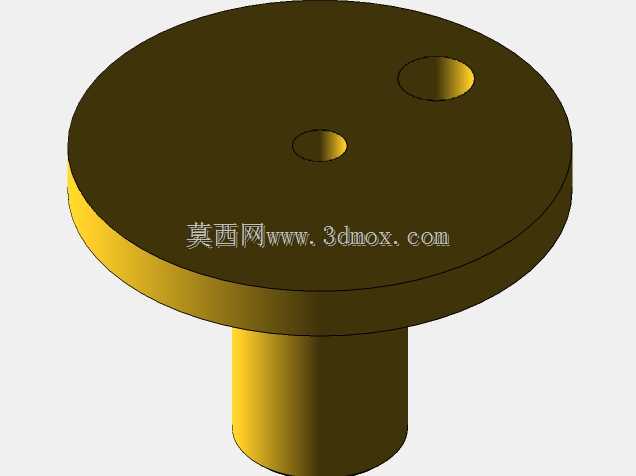

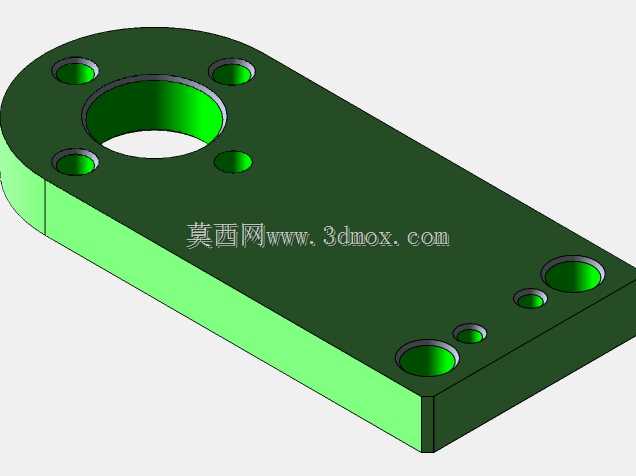

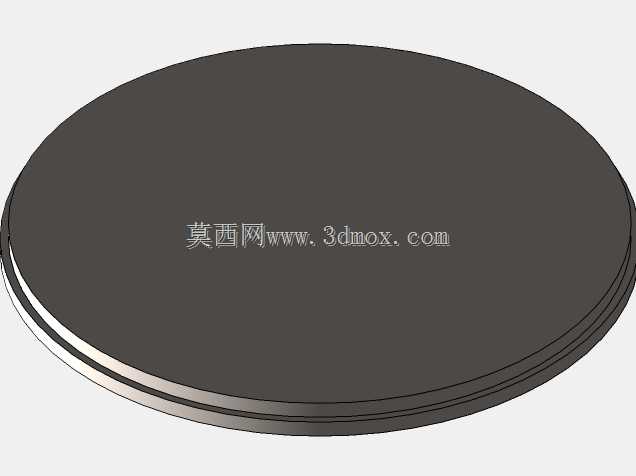

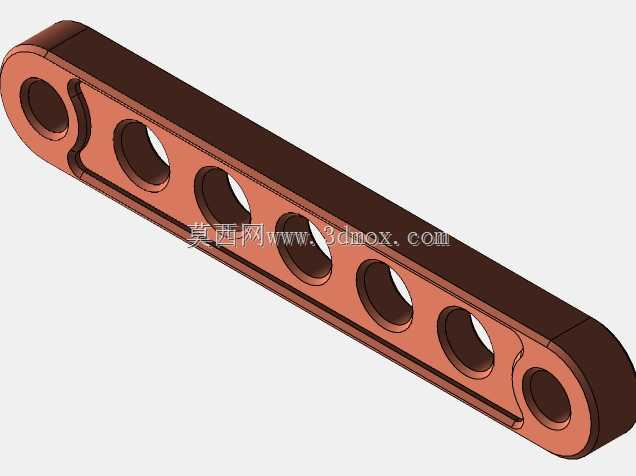

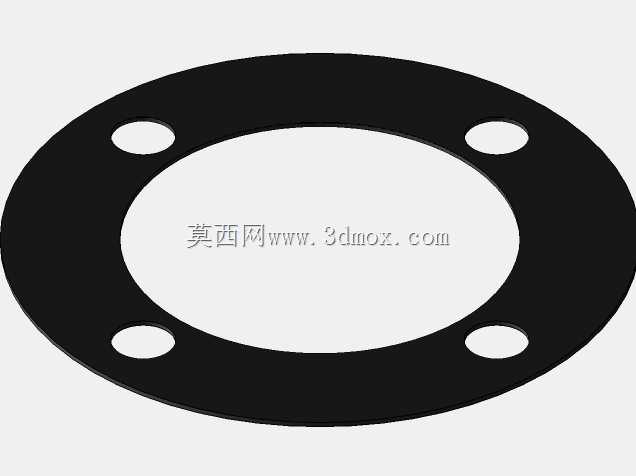

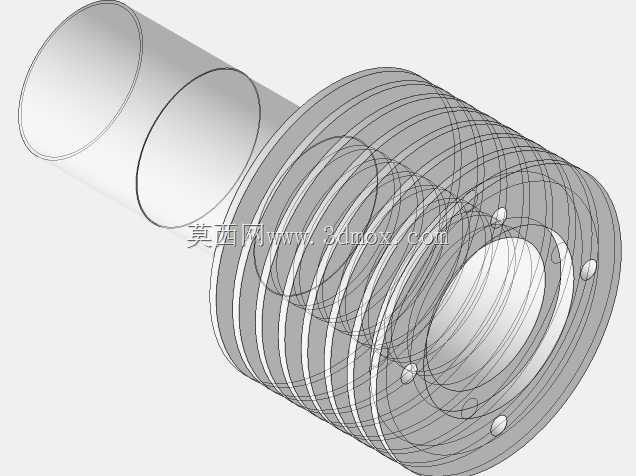

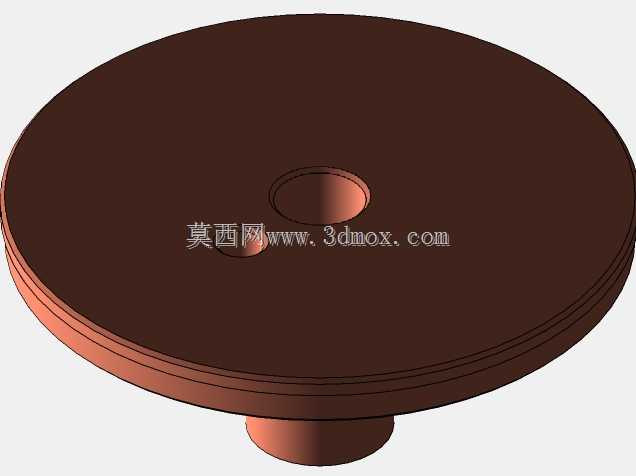

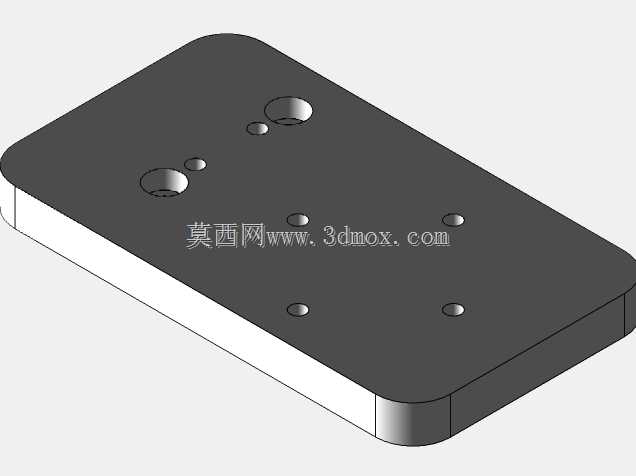

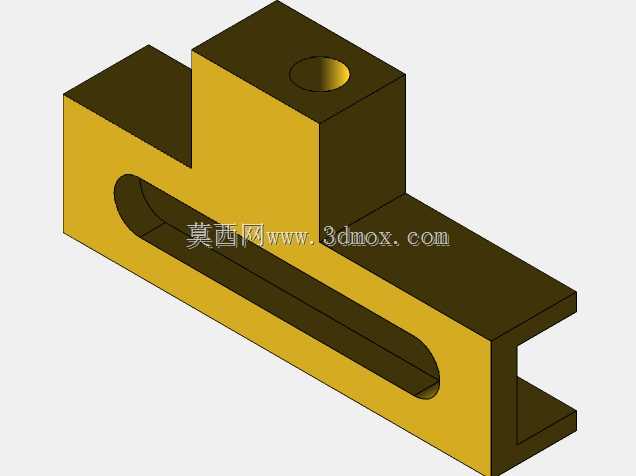

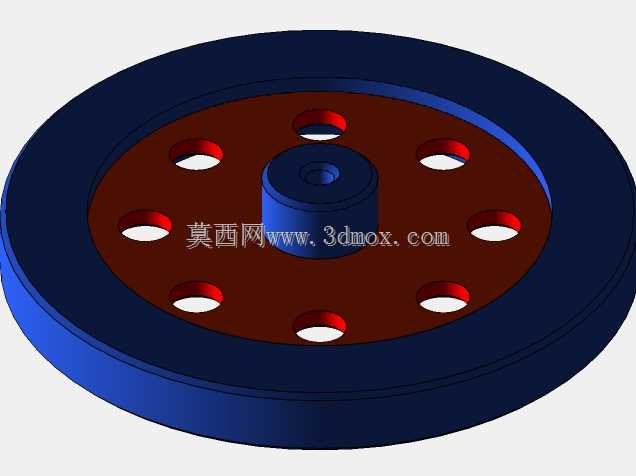

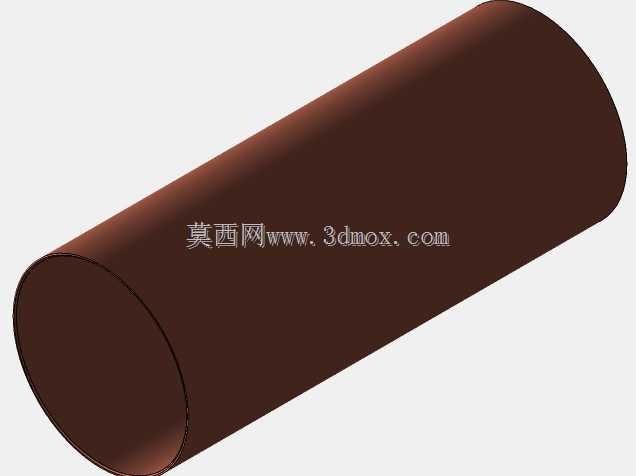

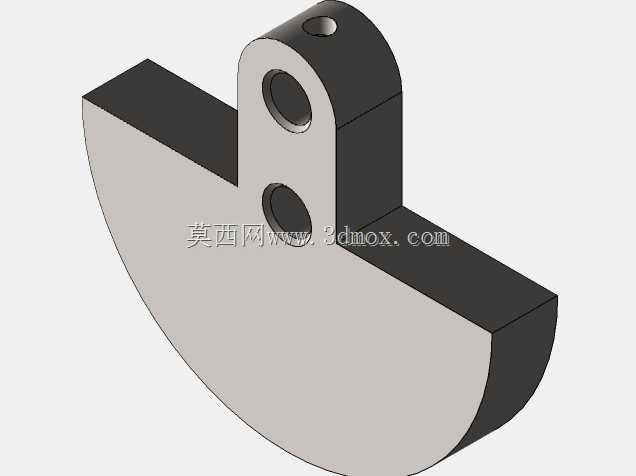

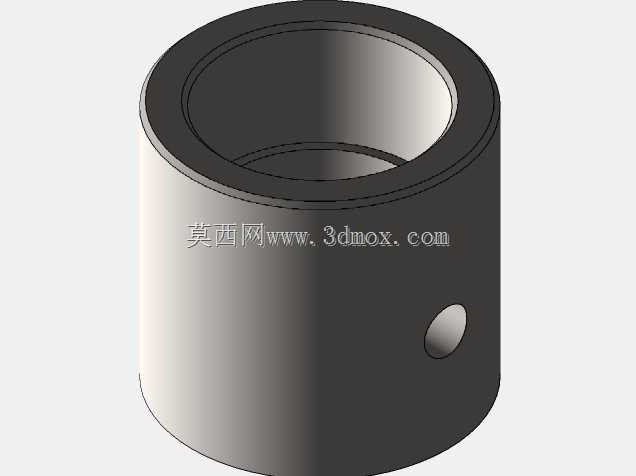

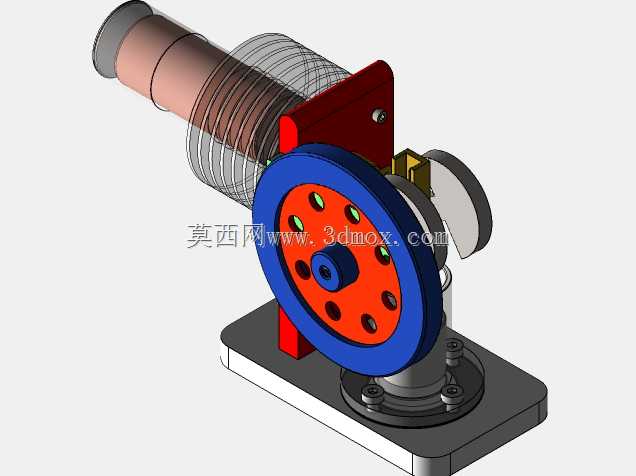

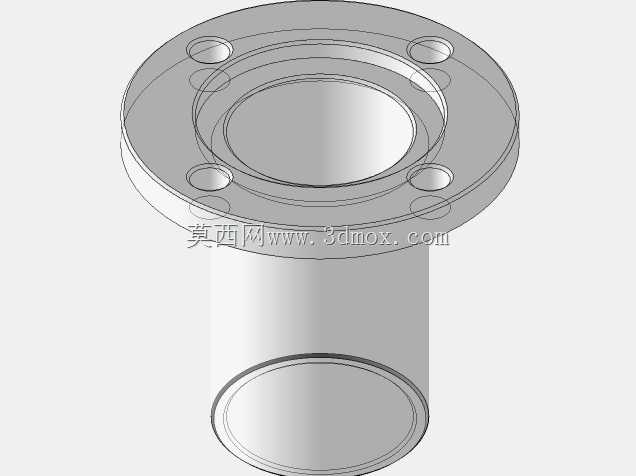

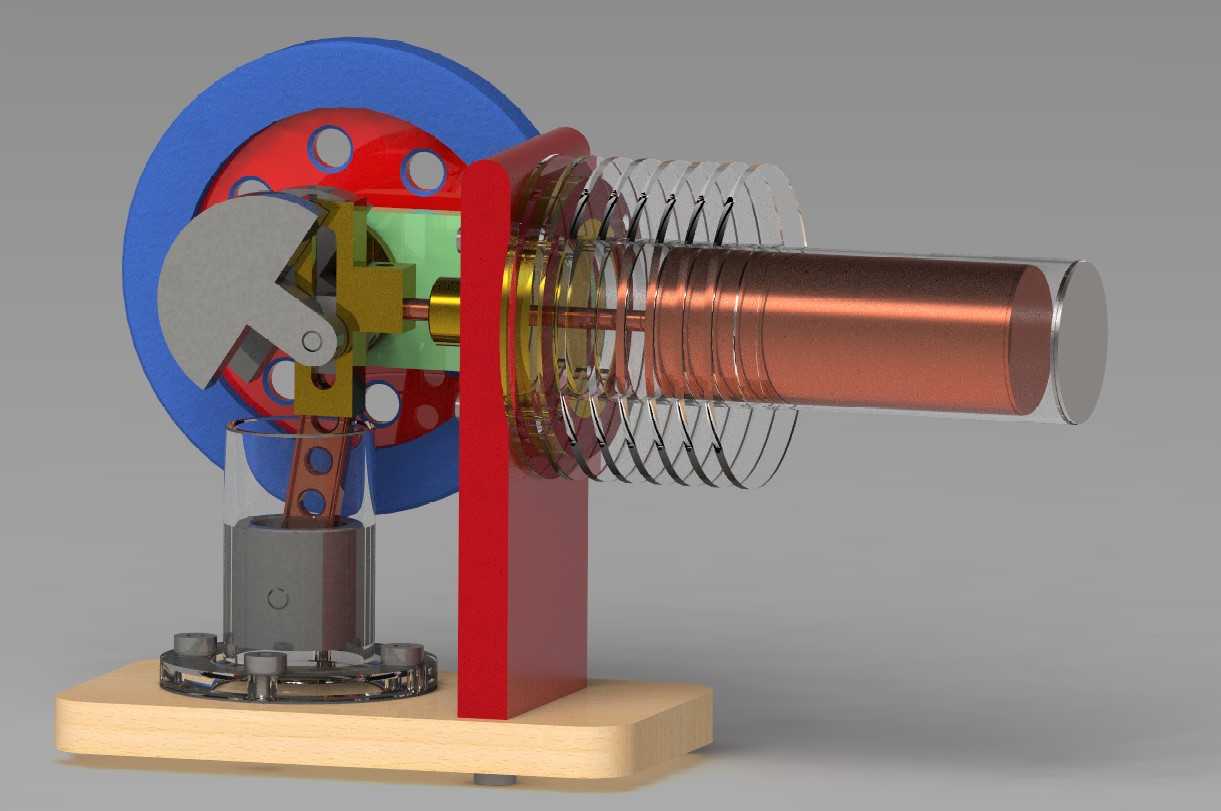

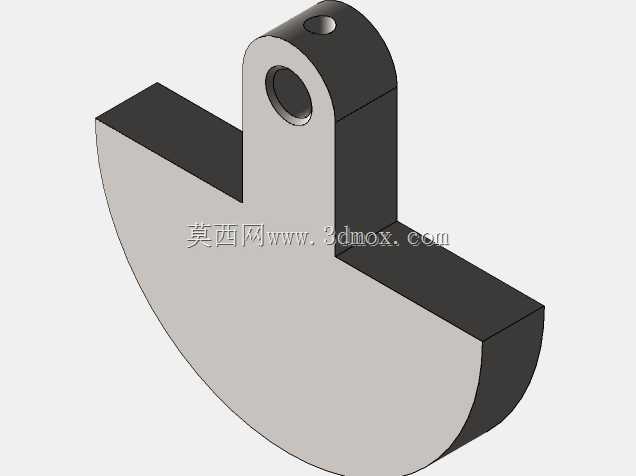

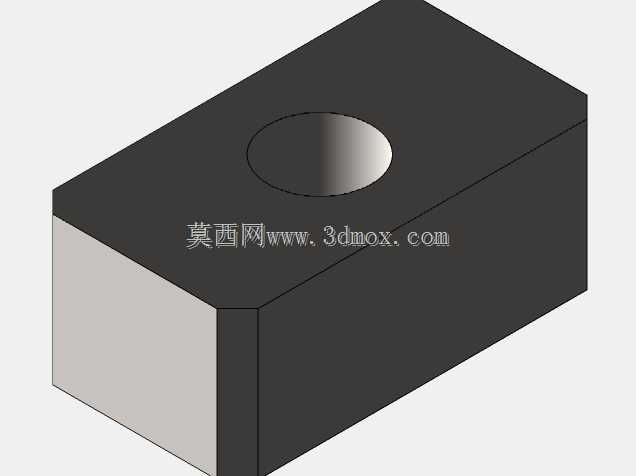

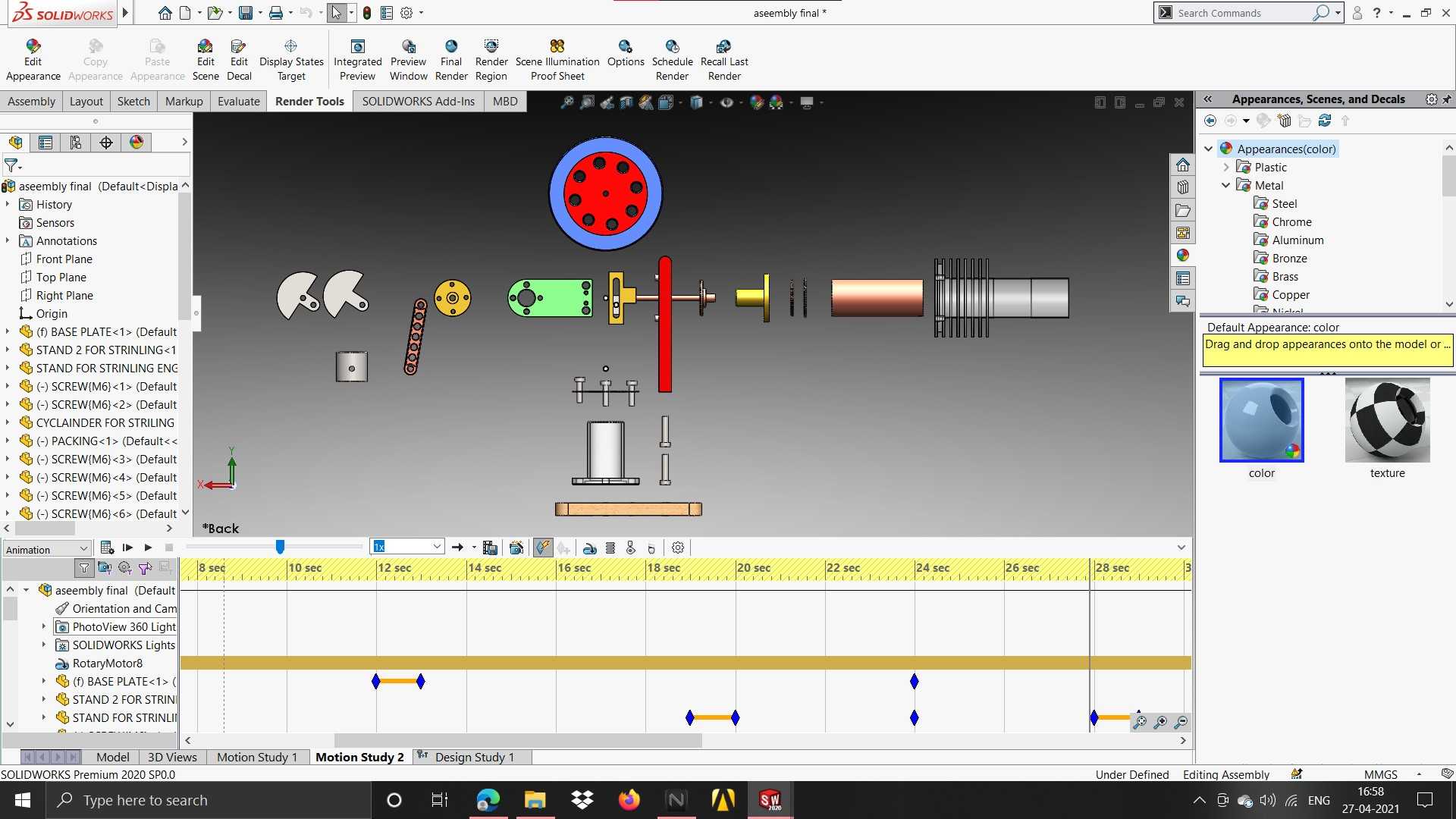

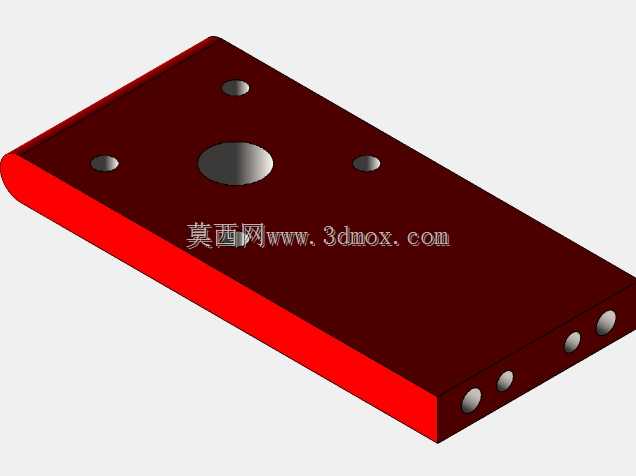

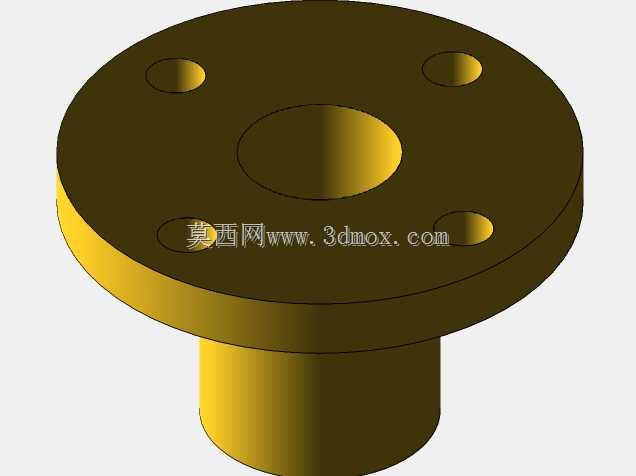

这套旋转式热机结构可覆盖教学演示、小型动力输出、低品位热能回收验证等多个场景，在中小学科学实验教具、高校工程热物理论证、偏远区域小型离网供电装置的原型验证环节都能适配，也可作为外燃式动力装置的结构参考，用于拓展太阳能热利用、工业余热回收类设备的动力端设计思路。从功能实现逻辑来看，该装置依靠封闭腔体内工质受热膨胀、遇冷收缩的压差驱动活塞往复运动，再通过曲柄滑块机构将直线运动转化为飞轮的旋转运动输出扭矩，整套结构没有传统内燃机的配气正时、燃油喷射、点火系统，运行过程无爆震、噪音水平低，对热源的适配范围极广，只要能形成稳定冷热端温差即可持续运转，哪怕是蜡烛、酒精灯这类低品位热源都能驱动其工作。设计层面优先考虑了结构的直观性与装配可行性，将立式支撑结构直接固定在木质安装基座上，冷热端气缸沿水平方向布置，动力输出飞轮设置在支撑结构侧方，所有传动连杆、曲柄配重、置换活塞都做了外露式处理，既方便观察整套机构的运动时序，也降低了装配调试的难度；飞轮上开设的减重孔并非单纯为了美观，是在保证转动惯量满足运转平稳性要求的前提下，尽可能降低整体重量，同时偏心配重块的位置经过反复校核，能抵消活塞往复运动产生的惯性力，避免运转过程中出现基座晃动的问题。安装边界上，整套装置的基座采用矩形实木结构，支撑件垂直固定在基座一侧，水平布置的热腔气缸向支撑件外侧延伸，飞轮在支撑件另一侧做旋转运动，安装时需要预留足够的侧向空间避免飞轮转动剐蹭周边物件，同时热端气缸下方需要预留热源放置空间，冷端散热鳍片周边要保证空气流通，不能有遮挡物影响散热效率，否则会大幅降低冷热端温差，直接影响动力输出效率。整套结构的运动配合间隙经过合理设定，活塞与气缸壁的间隙既保证工质密封性能，又不会因为过盈配合增大运动阻力，连杆与曲柄、活塞的铰接处都预留了合理的转动间隙，长期运转也不会出现卡滞问题，对于刚接触动力结构设计的从业者来说，这套结构能帮助理解外燃机的工作逻辑、曲柄连杆机构的运动转化原理，也能作为小型动力装置的设计原型，根据实际输出功率需求等比例缩放尺寸，适配不同的应用场景。
