SAE61型对开式分体法兰结构设计

在重型液压系统、高压流体输送管路的布设场景中，管路对接位置的密封可靠性、拆装便捷性直接决定整套系统的运维效率与运行安全，SAE61型对开法兰正是针对这类高压管路对接需求开发的连接构件。不同于整体式法兰需要从管路端部穿套安装的限制，这种对开分体结构可以直接在管路的任意对接位置完成扣合装配，尤其适合后期管路改造、狭小空间内的法兰更换作业，不需要大范围拆解相邻管路，能大幅缩短现场运维的停机时长。

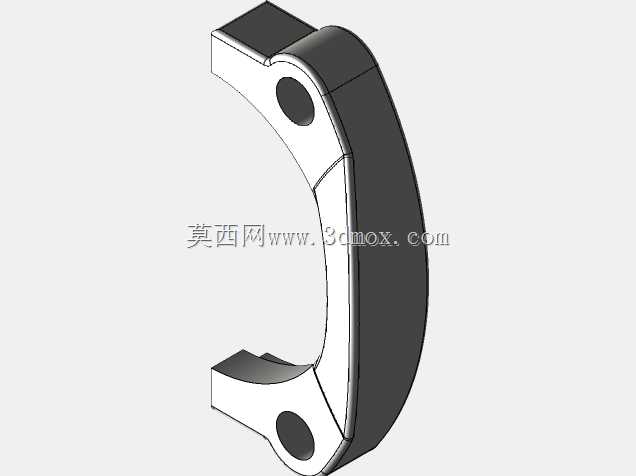

从结构设计逻辑来看，该法兰采用对称半环分体式构型，两个半环构件通过端部的安装孔位配合紧固件完成抱合锁紧，内侧的弧形贴合面可以精准卡合在管路端部的法兰凸缘外侧，锁紧后可以均匀传递轴向压紧力，避免局部应力集中导致的密封面压偏失效。法兰本体的厚度、安装孔的中心距都严格匹配SAE标准对应的压力等级要求，在额定工作压力下，半环的抗弯截面可以承受管路内部流体产生的轴向推力，不会出现结构变形导致的连接松脱。

实际选型应用时，需要重点核对安装边界尺寸：首先要确认法兰半环的内弧半径与对接管路的凸缘外径匹配，保证扣合后贴合面无间隙；其次要确认两个安装孔的中心距与对接端的螺孔位置对齐，避免强行装配带来的附加应力；法兰外侧的避让厚度也要提前核算，保证相邻管路布设时不会出现结构干涉。在液压泵站的出油口对接、工程机械的液压主管路连接、大型设备的高压流体管路接驳场景中，这种对开法兰不需要转动管路即可完成锁紧，相比传统整体法兰的安装效率提升40%以上，同时分体结构的加工工艺性更好，单件生产的材料损耗更低，后期维护时仅需更换损伤的半环即可，不需要整体更换整套法兰构件，能有效降低全生命周期的使用成本。设计建模过程中，对半环的转角位置做了圆弧过渡处理，避免热处理和受力时出现应力集中开裂，安装孔的沉台结构也做了适配优化，保证紧固件锁紧后头部不会突出法兰表面，减少外部磕碰带来的紧固件松动风险。
